Springboot + WebFlux + Disruptor 实现数据转发

1. 背景

利用Springboot 、WebFlux 、 Disruptor开发一套高性能、低延迟、高安全的通用数据转发平台，实现数据接收、基于配置的第三方服务转发，并通过控制台实现第三方服务的统一管控与转发规则配置。

技术框架及组件说明

	WebFlux	Disruptor
描述	是 Spring Framework 5 引入的响应式（Reactive）Web 框架，用于构建非阻塞、异步、高并发的 Web 应用程序。它是 Spring MVC 的响应式替代方案，适用于需要高吞吐量和低资源消耗的场景（如微服务、实时数据流、IoT 后端等）	通常指 LMAX Disruptor，这是一个由英国金融技术公司 LMAX 开发的高性能并发框架，用于在 Java 中实现低延迟、高吞吐量的消息传递和事件处理。
核心优势	- 在 I/O 密集型场景下，吞吐量显著高于 Spring MVC（尤其在连接数 > 1000 时）。

内存占用更低（无需为每个请求分配线程栈）。
更适合现代云原生、容器化部署（资源受限环境）。 | - 无锁设计：利用 CAS操作和内存屏障实现线程安全，避免锁竞争和线程上下文切换；
极致低延迟：延迟可低至纳秒级；
接近零 GC：预分配内存，避免运行时创建对象；
灵活的消费模式：支持单 / 多生产者、单 / 多消费者，以及消费者依赖编排。 | | 核心原理 | WebFlux 基于 Reactor 框架（实现 Reactive Streams 规范），底层依赖非阻塞 IO 容器（默认 Netty，也支持 Tomcat/Jetty 9.0+）实现。 | Disruptor 的核心是环形缓冲区（Ring Buffer） + 序列号（Sequence） ，替代传统队列的 "入队 / 出队" 操作 |

2.系统架构

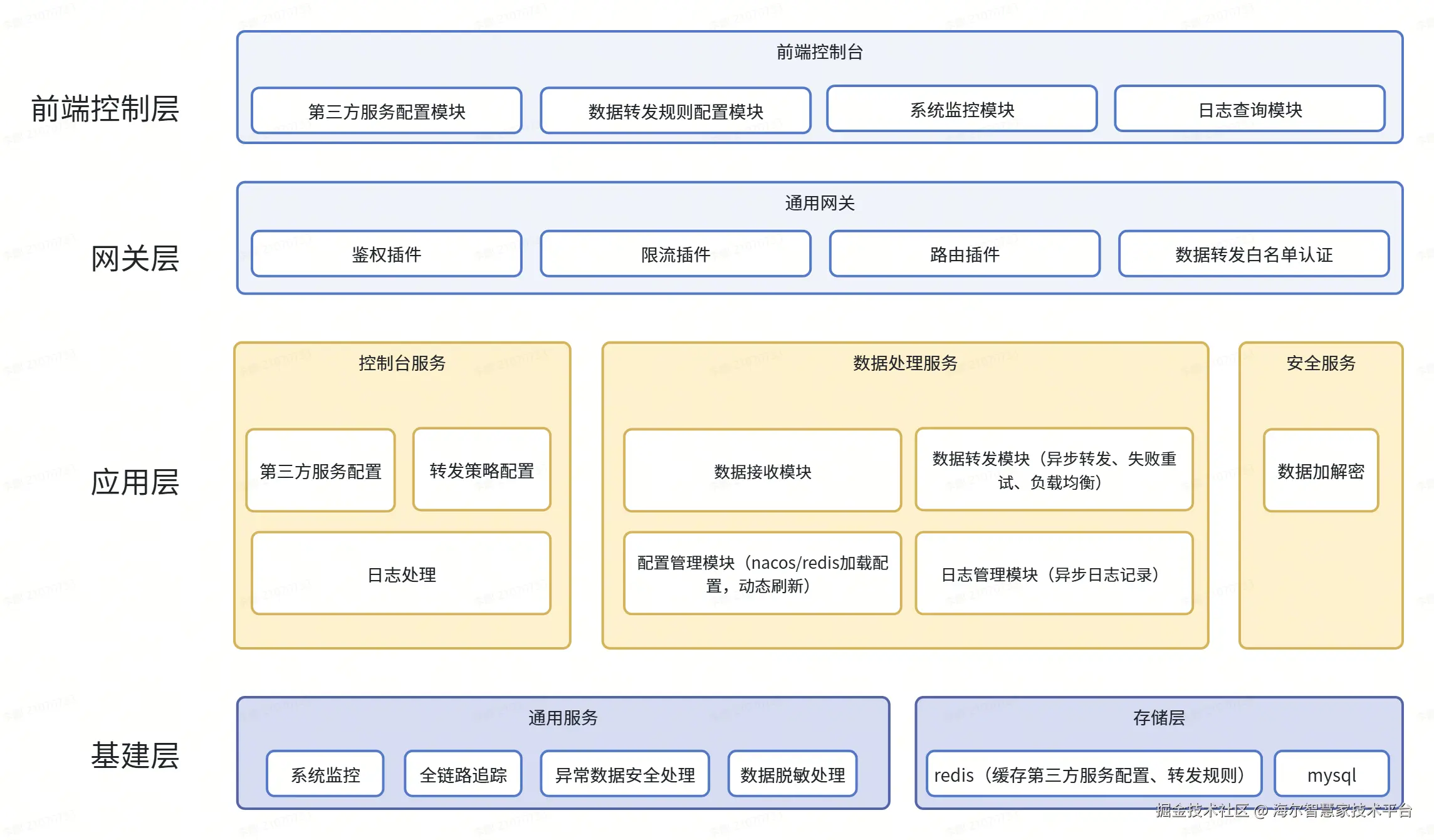

2.1 整体架构

2.2 核心流程设计

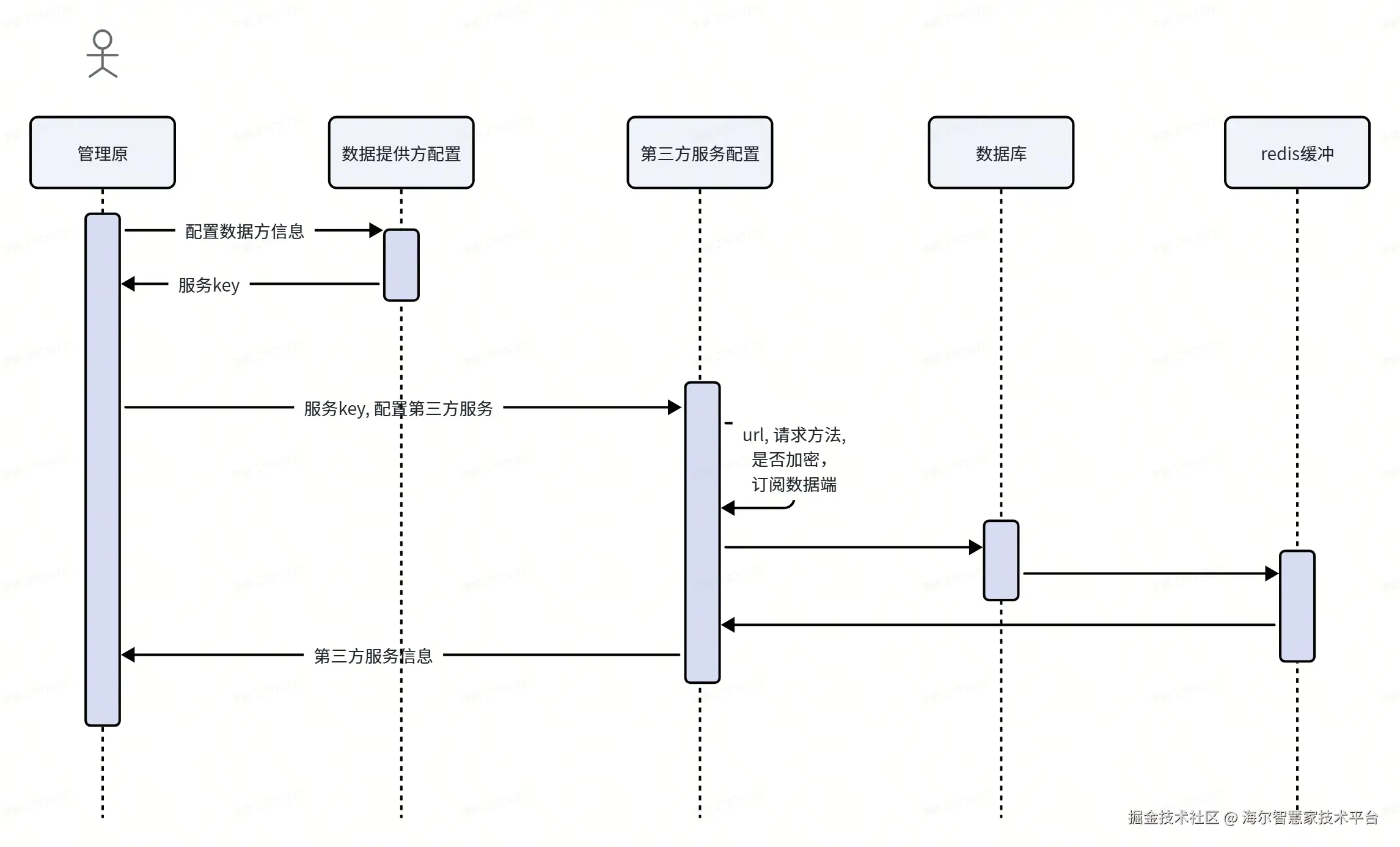

2.2.1 第三方服务配置流程

管理员通过控制台提交数据提供方信息，并生成服务唯一key;
管理员通过控制台提交第三方服务信息（接口地址、请求方式、超时时间）,并关联数据提供方信息；
配置信息先持久化到 MySQL，再同步缓存到 Redis（设置过期时间，定时刷新；
管理员可通过控制台启停服务（修改 Redis/MySQL 中服务状态字段，转发模块实时读取状态过滤无效服务）。

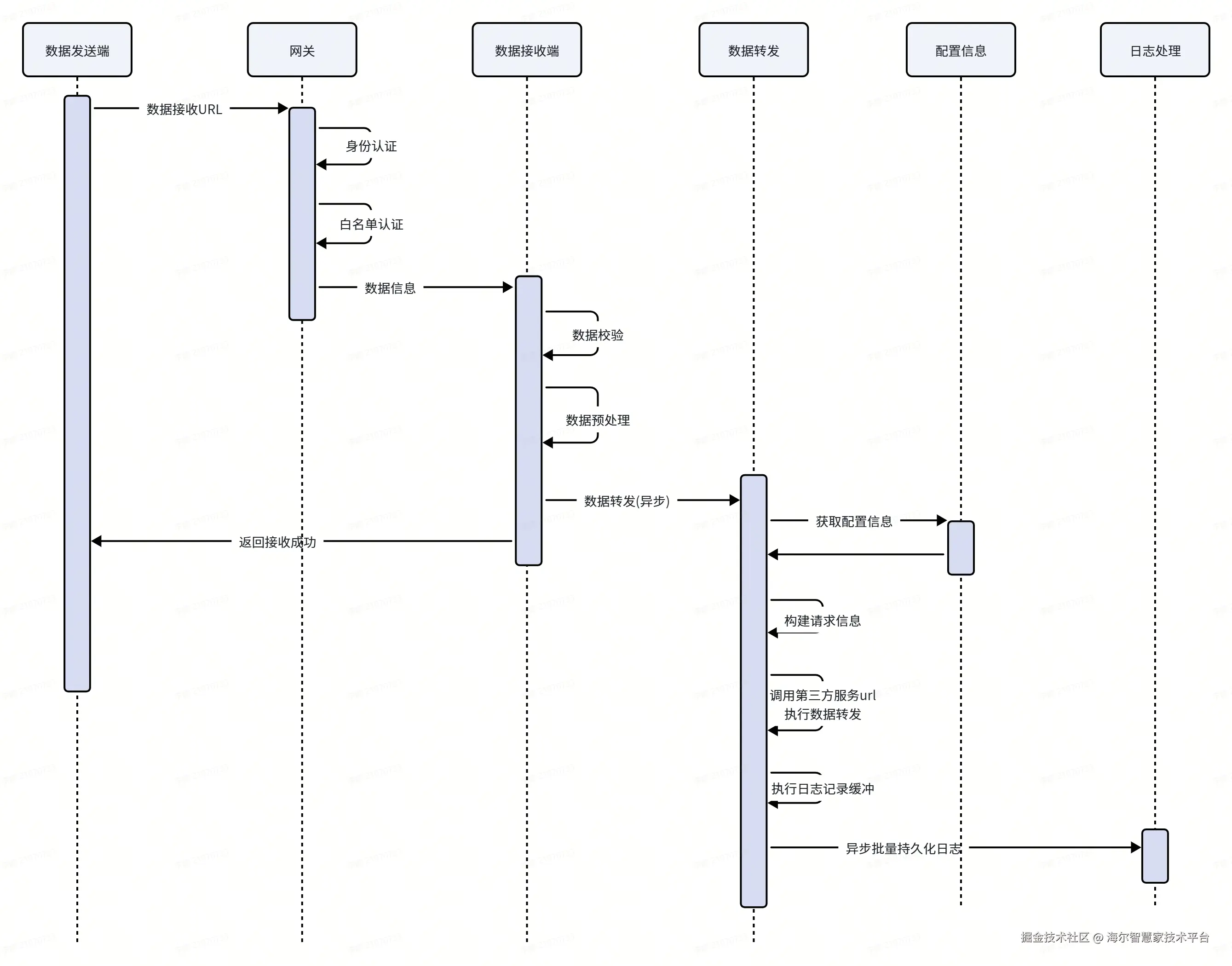

2.2.2 数据转发流程

数据发送端提交数据(https)到数据接收模块，通过网关进行身份和白名单认证；
数据接收模块采用WebFlux+Netty，对数据进行预处理（格式校验、补全数据）、数据转发（异步执行）；
数据下发到转发模块(通过Disruptor队列进行处理)后，数据接收模块直接返回处理结果；
在数据转发模块中，加载配置信息（第三方服务配置、转发策略配置等）；
获取配置信息，构建webClient需要的请求信息（服务url,，请求方法，body信息）、重试机制和异常处理；
记录webClient执行日志，并定时批量持久化到数据库中；

2.3 高性能设计要点

响应式编程：数据接收模块基于 Spring WebFlux+Netty，非阻塞 IO 模型，支持 10w + 并发连接，相比传统 Servlet 模型大幅提升吞吐量；
异步转发：数据转发采用 "生产者 - 消费者" 模型，接收数据后放入内存队列（Disruptor 高性能队列，避免 ArrayBlockingQueue 的锁竞争），消费者线程池异步转发，解耦接收与转发流程，降低延迟；
配置缓存：第三方服务配置、转发规则全部缓存到 Redis，避免频繁查询数据库，配置读取延迟控制在毫秒级；
连接池复用：使用 WebClient连接池复用第三方服务连接，避免频繁创建 TCP 连接，提升转发效率；

3. 核心模块详细设计(代码片段)

3.1 数据接收模块

less 复制代码

@RequestMapping("/data/receive")
public class DataReceiveController {
    @PostMapping("/json")
    public Mono<DataReceiveResult<Boolean>> receiveData(
            @RequestHeader("Send-Service-Key") String sendServiceKey,
            @RequestBody String bodyDate){
        if (!configManager.isServiceKeyValid(sendServiceKey)) {
            return Mono.just(DataReceiveResult.error("无效的服务Key"));
        }
        dataForwardService.forwardDataAsync(sendServiceKey, bodyDate, DataFormat.JSON);
        return Mono.just(DataReceiveResult.ok(true));
    }
}

@Override
public void forwardDataAsync(String sendServiceKey, String bodyDate, DataFormat dataFormat) {
    log.info("数据转发服务-异步转发数据-开始, sendServiceKey: {}, bodyDate: {}", sendServiceKey, bodyDate);
    // 获取Disruptor发布者
    RingBuffer<ForwardEvent> ringBuffer = disruptor.getRingBuffer();
    long sequence = ringBuffer.next();
    try {
        ForwardEvent event = ringBuffer.get(sequence);
        event.setSendServiceKey(sendServiceKey);
        event.setData(bodyDate);
        event.setDataFormat(dataFormat);
        event.setStartCreateTime(System.currentTimeMillis());
    } finally {
        ringBuffer.publish(sequence);
    }
}

3.2 数据转发模块

vbnet 复制代码

@Component
public class ForwardEventHandler implements EventHandler<ForwardEvent> {
    @Override
    public void onEvent(ForwardEvent event, long sequence, boolean endOfBatch) throws Exception {
        String serviceKey = event.getSendServiceKey();
        String rawData = event.getData();
        long startTime = System.currentTimeMillis();
        AtomicBoolean success = new AtomicBoolean(false);
        AtomicReference<String> errorMsg = new AtomicReference<>();

        // 执行转发（带重试,使用WebClient进行异步调用）
        Mono<String> stringMono = executeByWebClient(serviceConfig, rawData, event.getDataFormat());
        stringMono.subscribe(
            result -> {
                success.set(true);
                logService.recordForwardLog(serviceKey, rawData, rawData, success.get(), System.currentTimeMillis() - startTime, errorMsg.get());
            },
            error -> {
                errorMsg.set("转发失败：" + error.getMessage());
                logService.recordForwardLog(serviceKey, rawData, rawData, success.get(), System.currentTimeMillis() - startTime, errorMsg.get());
            }
        );
    }

    private Mono<String> executeByWebClient(ServiceInfo serviceConfig, String data, DataFormat dataFormat) {
        return webClient.method(getHttpMethod(serviceConfig))
                .uri(serviceConfig.getApiUrl())
                .headers(headers -> {
                    headers.setAll(getHttpHeaders(dataFormat));
                })
                .bodyValue(data)
                .retrieve()
                .bodyToMono(Result.class)
                .flatMap(result -> {
                    if (result.getSuccess()) {
                        return Mono.just(result.getData() != null ? result.getData().toString() : "");
                    } else {
                        return Mono.error(new RuntimeException("转发失败：" + result.getMessage()));
                    }
                })
                .retryWhen(
                        Retry.backoff(serviceConfig.getRetryCount(), Duration.ofMillis(100))
                                .maxBackoff(Duration.ofMillis(500))
                                .jitter(0.2d)
                                .filter(throwable -> {
                                    return shouldRetry(throwable);
                                })
                )
    }
}
