第一步：确认 CAD 文件坐标特征

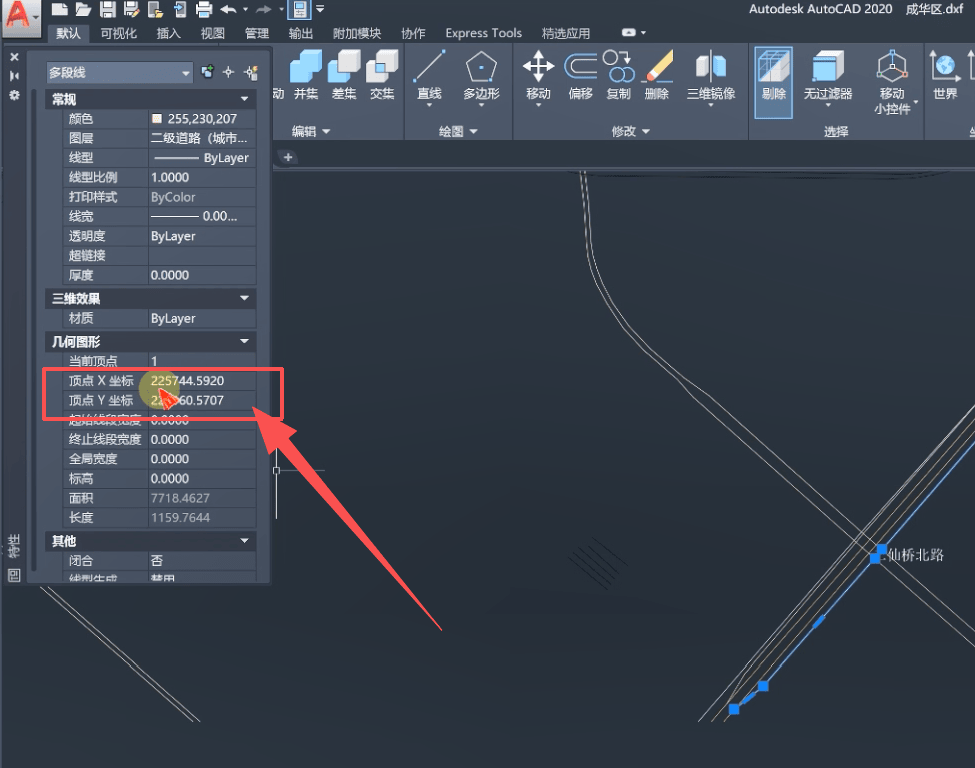

在 CAD 中查看点位坐标：
X 坐标为 6 位或 8 位整数，Y 坐标为 7 位整数
若坐标均为 6 位，通常为带自定义参数的地方城建坐标系。
第二步：拖入 CAD 文件并新建坐标系
将 CAD 文件直接拖拽到 BigemapPro 中。

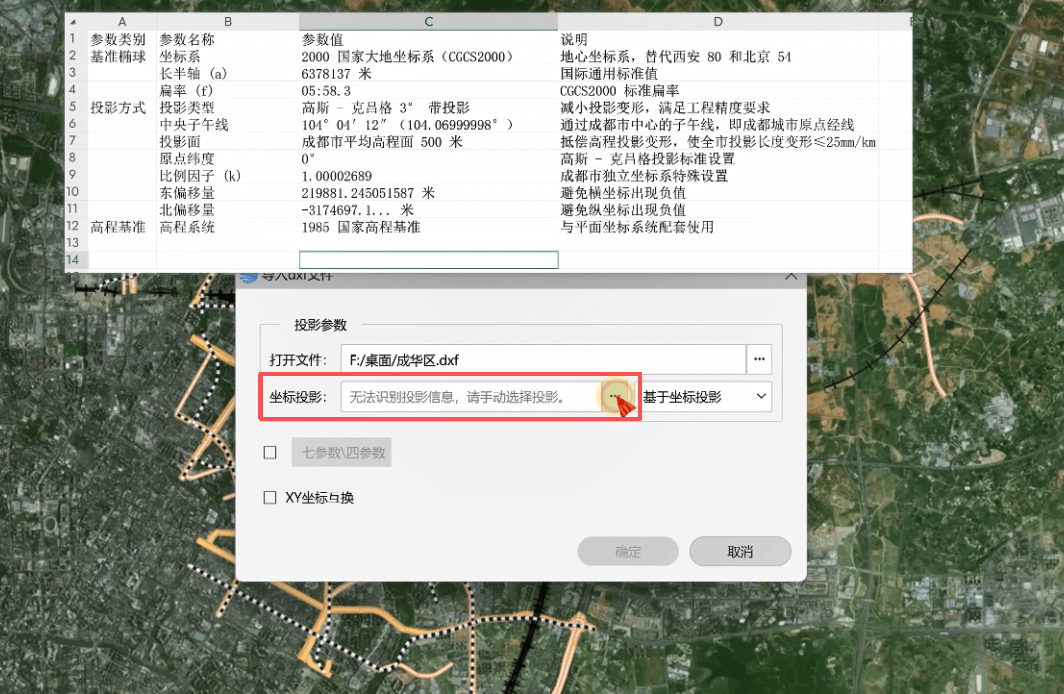

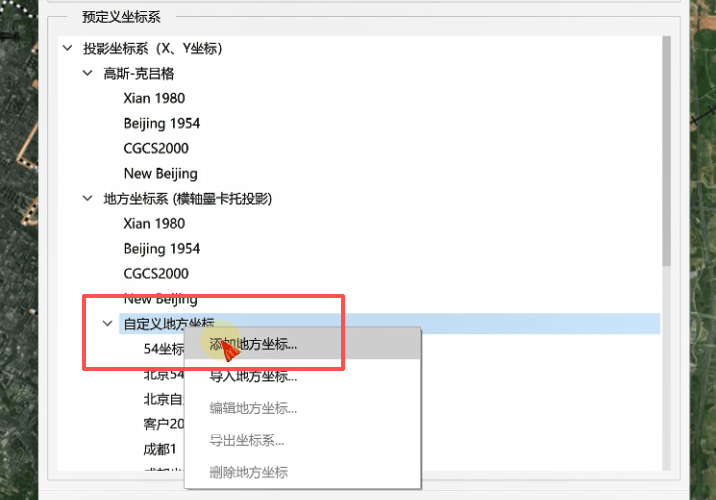

因数据不属于标准北京 54、西安 80 或 CGCS2000 坐标，需在「坐标投影」中选择「自定义地方坐标」，点击「添加坐标系」并命名。
第三步：设置基准与投影参数

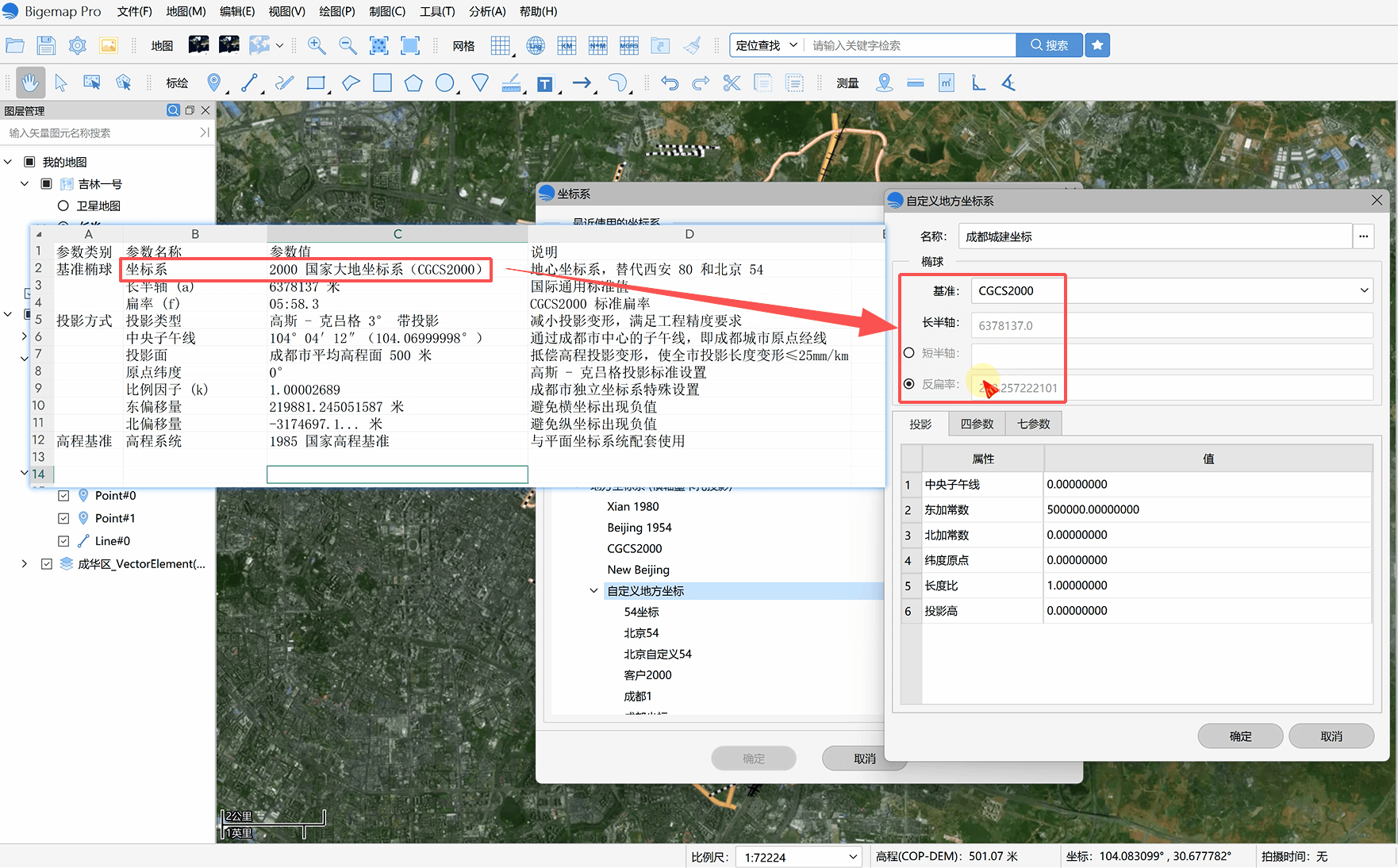

1. 选择基准
在自定义基准中，若坐标系基于国家 2000，直接选择 CGCS2000，软件自动匹配固定长半轴 6378137.0 与反扁率 298.257222101。

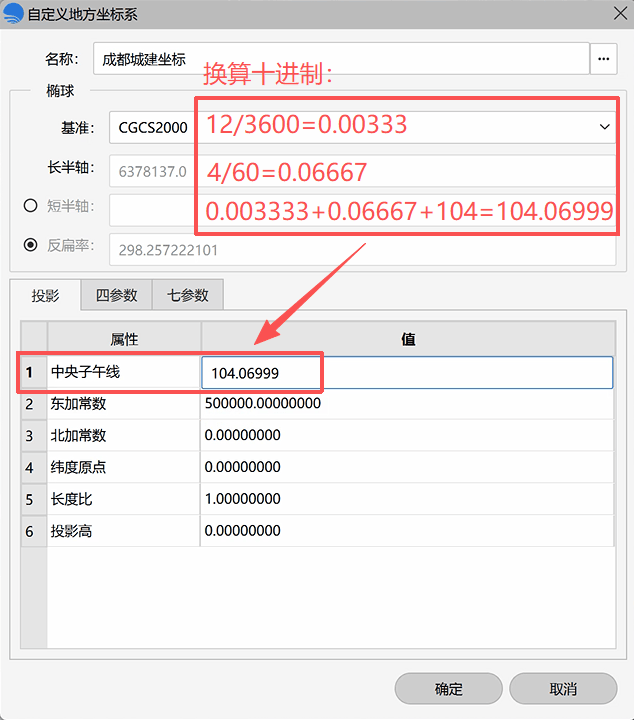

2. 设置中央子午线
本例为高斯克吕格投影 104°04′12″，换算为十进制度数 104.06999 并填入。

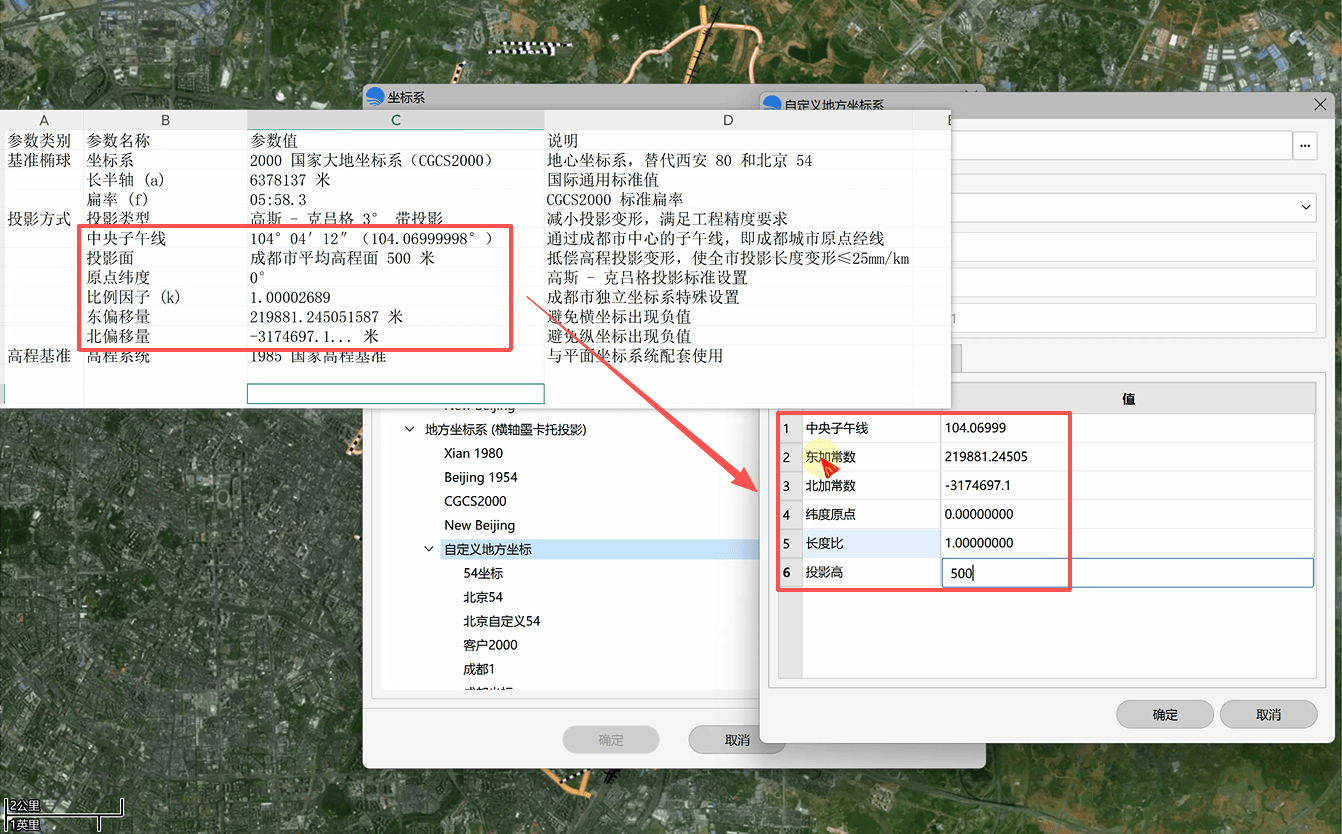

3. 填写其他参数
东加常数、北加常数：按地方参数填写。
纬度原点：无则留空。
投影高：本例数据高于高程面 500，设为 500。

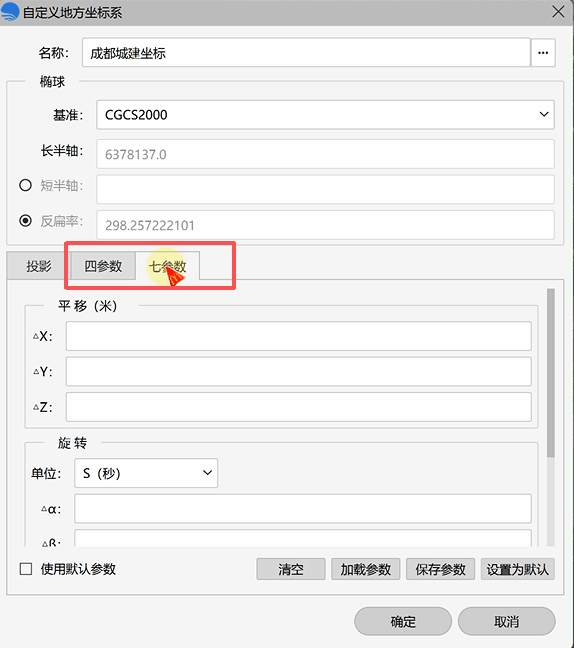

四参数 / 七参数：若数据包含实测或提供参数，按对应值填写。
第四步：应用并加载文件

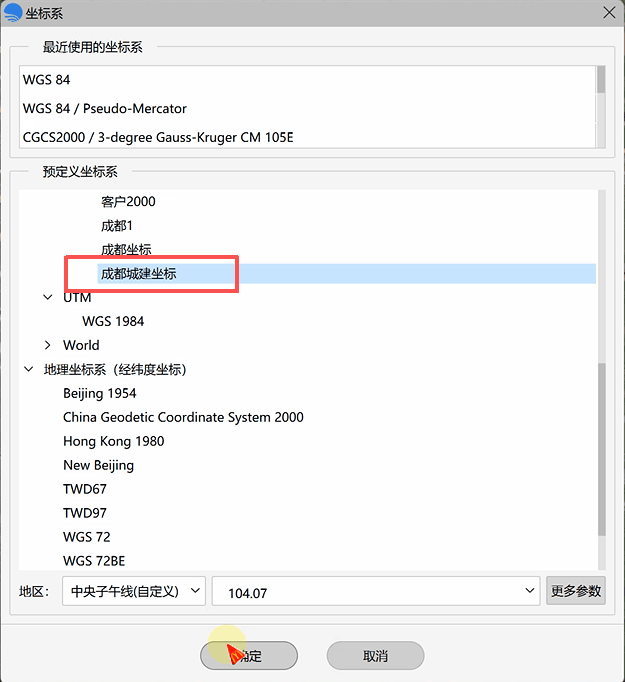

点击「确认」保存坐标系，在坐标系列表中选中已保存的自定义坐标系，再次点击「确认」，即可加载 CAD 文件。

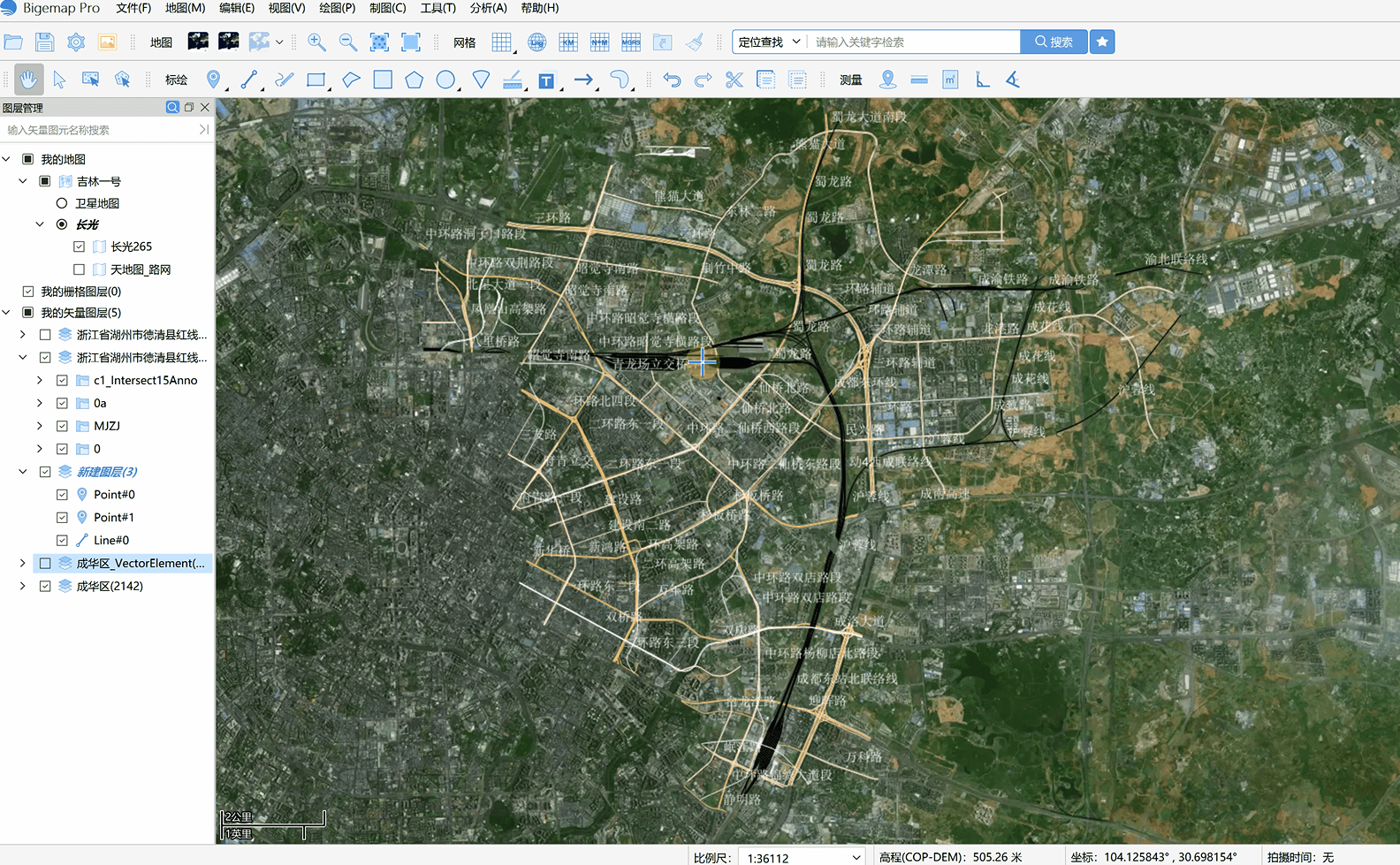

关闭原始文件后，结合卫星影像与地形道路核对，位置匹配无误即导入成功。
总结
导入地方坐标系 CAD 文件的关键在于：先确认坐标位数，判断所属坐标系类型；再根据地方参数正确填写中央子午线、投影高及加常数；最后应用自定义坐标系加载文件，并与底图比对验证对齐效果。
