VeapAI 自然语言操作实战｜第 07 篇：执行层——编排引擎与全局语义命令

> 系列：VeapAI 自然语言操作实战（全体系架构专题）

> 本文要点：19 类节点 · 三种运行模式 · 49 节点命令流程 · 五段推理与逐段强校验

一张图，怎么跑成一次执行

画布上挂着 49 个节点、58 条连线，这张图是"看图说话"还是真能干活？

执行层要回答四个问题：图怎么被调度、状态怎么收口、出错怎么定位、写操作谁负责把关。前两问归引擎，后两问归引擎与业务契约的配合。

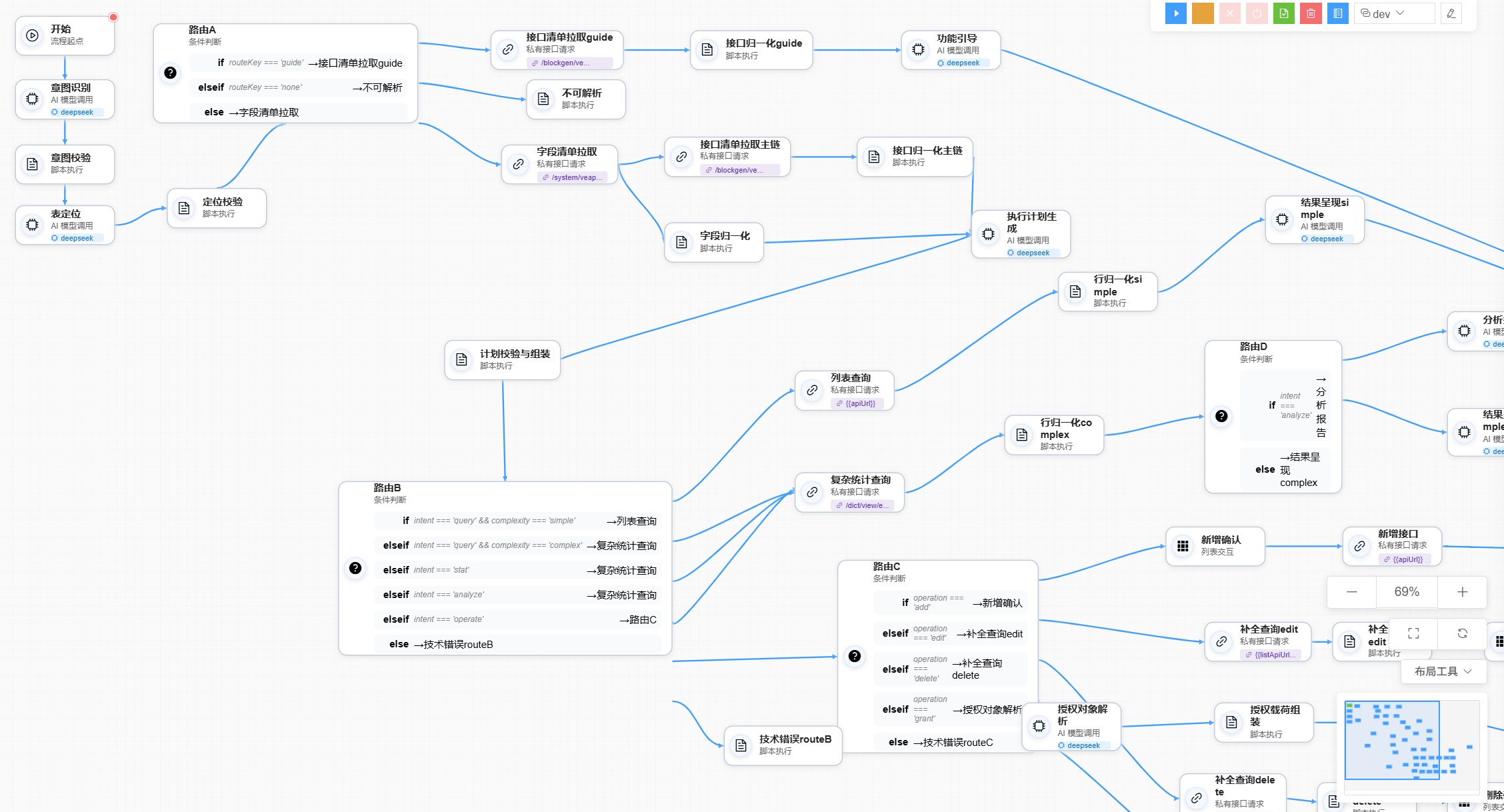

! $Agent 画布全景：19 类节点在画布上编排，运行与调试共用同一套引擎$

引擎：定义、运行、内核

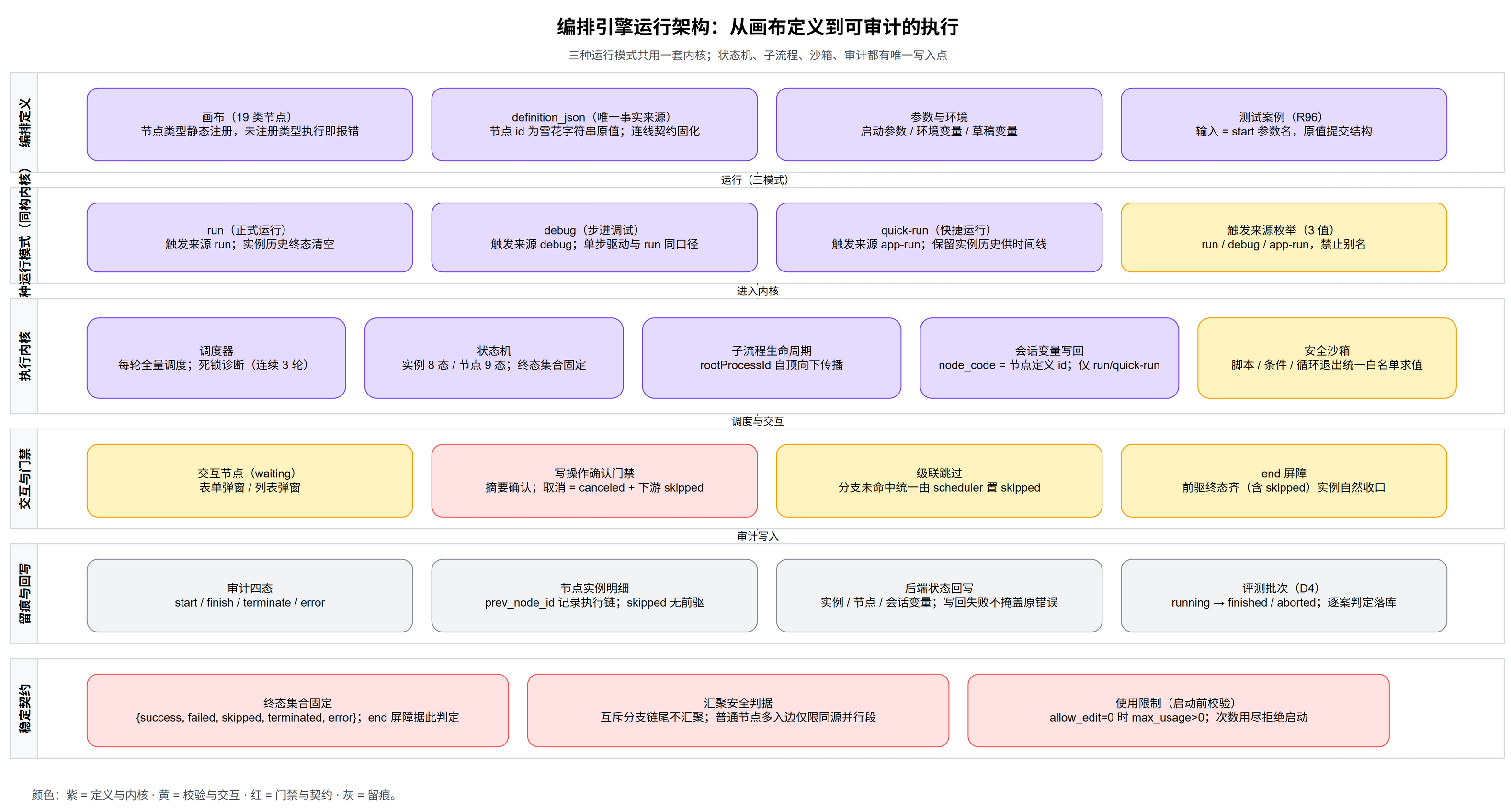

! $编排引擎运行架构：编排定义、三种运行模式、执行内核、交互门禁、留痕与稳定契约$

先看编排侧。节点类型一共 19 类，在前端引擎里静态注册，未注册的类型执行时直接报错：

start / end / reply / llm / http / private-http / script / condition / loop / var-merge
file-read / file-write / file-directory-read / file-download / pdf-write
mysql / oracle / form-dialog / list-dialog

流程定义存进 `definition_json`，它是节点的唯一事实来源：节点 id 是雪花字符串，原值入表，不允许转换与推断。

运行侧有三种模式，共用同一套内核：run（正式运行）、debug（步进调试）、quick-run（快捷运行）。触发来源固定三值：run、debug、app-run，禁止别名。三者的调度口径一致，差别只在实例历史的保留策略：run 终态清空历史，quick-run 保留给时间线看，debug 全在本地。

内核里有五件事值得单独记：

调度器每轮全量调度；连续 3 轮无可调度节点且没有活跃节点，判定死锁，实例置 error 并写审计------宁可停下来报错，不让页面转圈；
状态机一共两套：实例 8 个状态、节点 9 个状态；调度收口认一个固定的终态集合 `{success, failed, skipped, terminated, error}`；
子流程有自己的生命周期，`rootProcessId` 自顶向下传播，任何后端 Long 字段都不允许接到前端合成的 id；
会话变量写回只发生在 run 与 quick-run，键是"节点定义 id"------这是稳定契约，不是实例 id；
脚本、条件、循环退出条件统一走沙箱求值，白名单全局，`window`、`fetch`、`eval` 这类对象被阻断。

交互与门禁则负责"停下来等人"：交互节点把实例置为 waiting；分支未命中的节点由调度器统一级联置 skipped；end 节点只做一件事------等前驱全部进入终态（含 skipped），实例自然收口。用户取消确认弹窗时，节点置 canceled、下游全部 skipped，不落任何数据。

全过程写审计。start / finish / terminate / error 四态由唯一写入点落库。节点实例用 `prev_node_id` 记录执行链，执行失败时能从实例一路定位到具体节点。

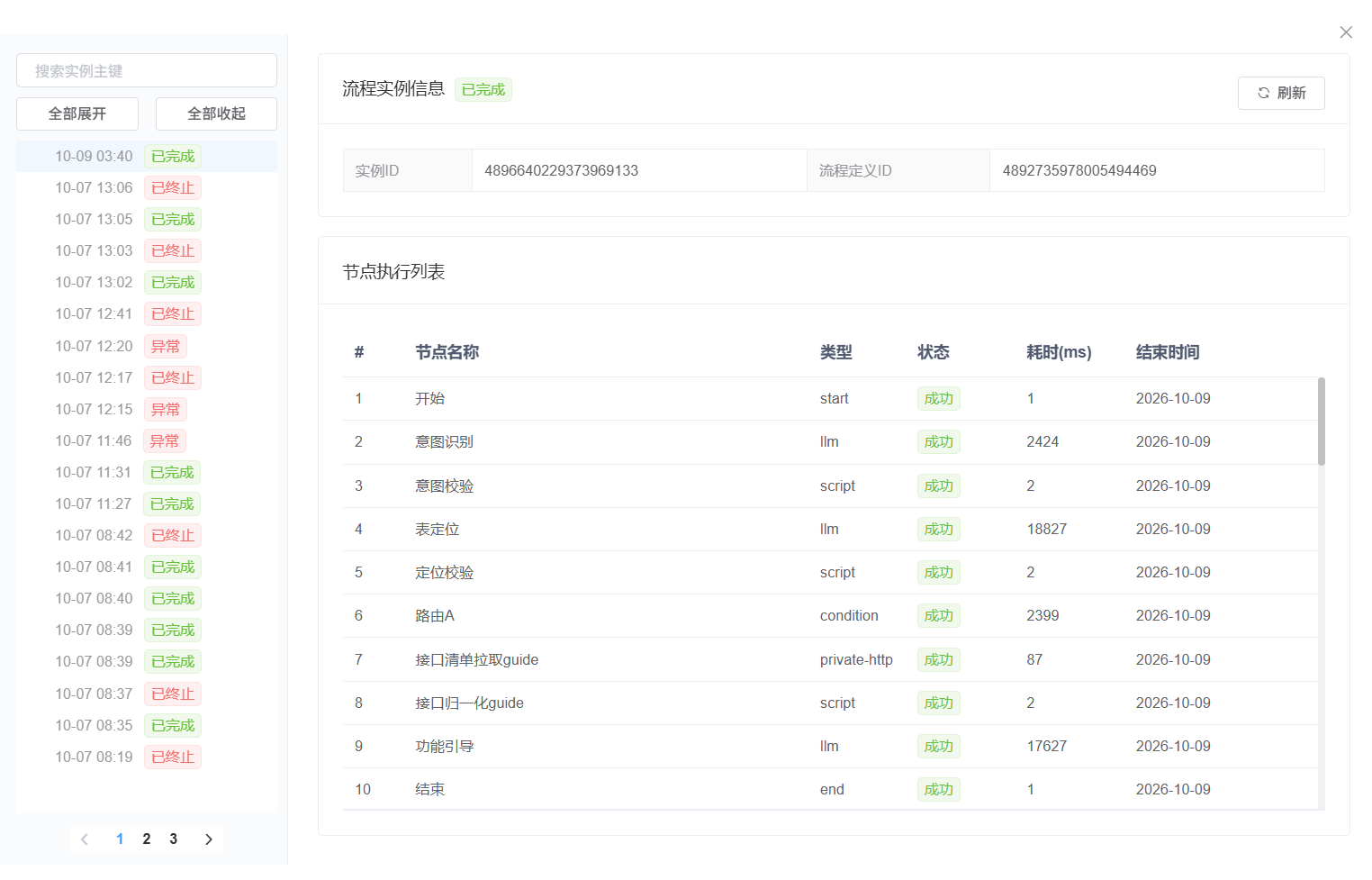

! $运行时间线：每个节点的状态、耗时与输出在这里可查$

全局语义命令：49 个节点怎么排

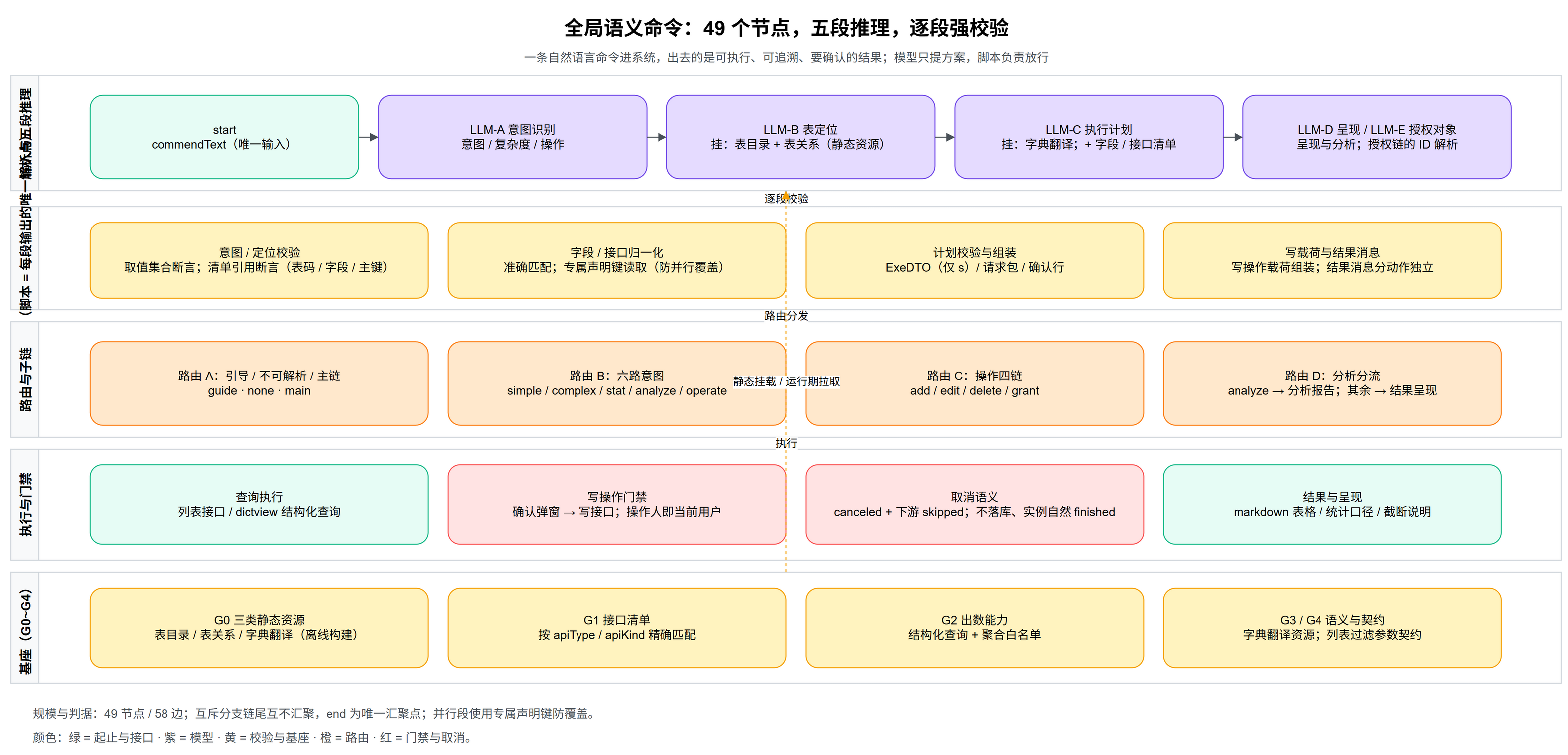

! $全局语义命令拓扑：五段推理、逐段强校验、四组路由、六条执行子链与 G0\~G4 基座$

引擎之上，是整个系列的旗舰流程------全局语义命令。它把"一句自然语言"拆成五段推理，每一段后面都站着一个脚本：

LLM-A：意图识别，产出意图、复杂度与操作类型；
LLM-B：表定位，静态挂载表目录与表关系两份资源，产出目标表与主键、标题字段；
LLM-C：执行计划，静态挂载字典翻译，配合运行期拉取的字段清单与接口清单，产出结构化查询或请求包；
LLM-D：结果呈现，把结构化结果转成可读正文；
LLM-E：授权对象解析，只在授权链上出现，负责把"张三"翻译成系统能认的 ID。

每段脚本的职责都相同：解析、断言、写上下文。取值集合必须在枚举里、表码字段必须来自清单、聚合函数必须来自白名单。模型可以提方案，放行由脚本决定。

之后是四组路由：路由 A 分流引导与主链；路由 B 把命令分到简单查询、复杂查询、统计、分析与操作；路由 C 在操作内分流新增、修改、删除、授权；路由 D 决定结果直接呈现还是转分析报告。

写操作还有一个绕不开的门禁：确认弹窗。把要执行的内容以摘要形式摆给用户，点确认才执行；点取消就走"节点已取消、下游跳过、实例自然收口"的路径。

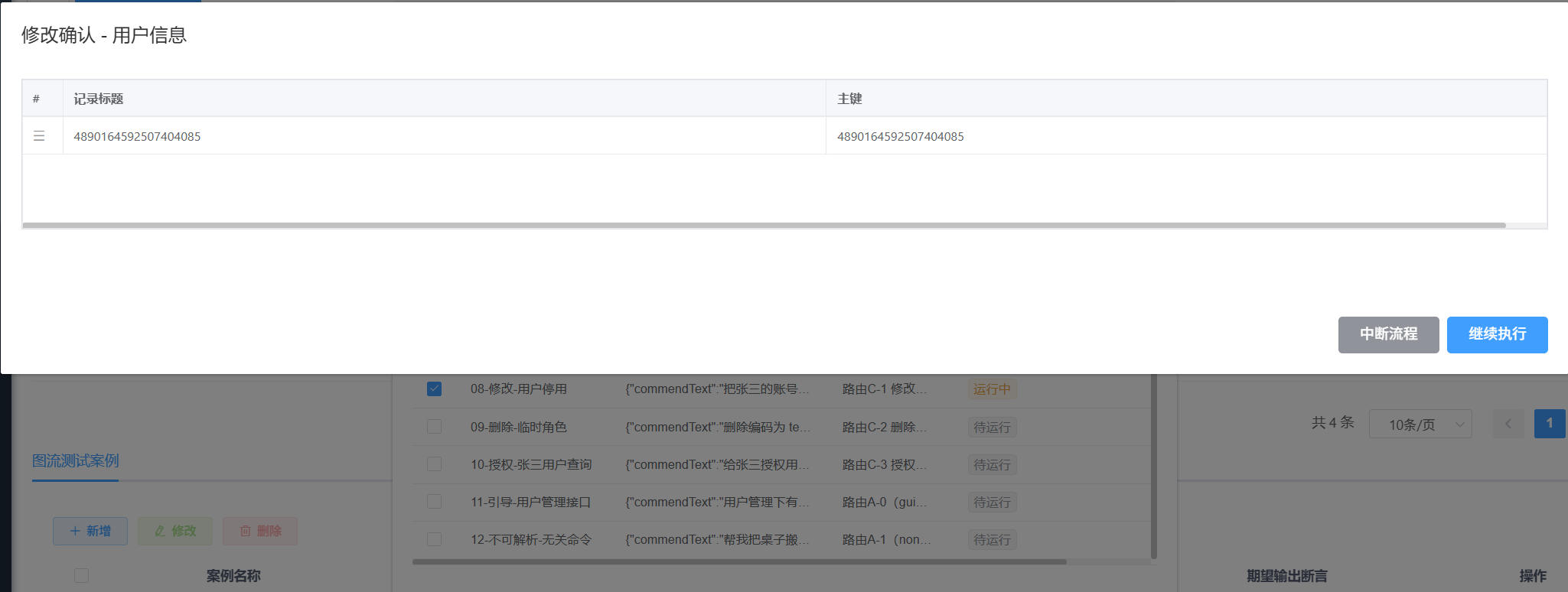

! $写操作确认：将执行的载荷摘要摆在用户面前，确认之后才调用写接口$

两条拓扑判据：并发与汇聚

这套流程不用改造引擎实现并发，靠的是拓扑设计：无依赖的链并行跑，调度器天然每轮全量调度。但并发带来两个必须写死的判据。

第一，并行段必须使用专属声明键。引擎对某些固定键（比如 `data`）有恒存在的语义，如果两个并行节点都往里写，后完成的会覆盖先完成的，另一条链就会读到错的数据。解决办法是让并行节点各自声明专属输出键，下游脚本按专属键读取，禁止读固定键。

第二，互斥分支的链尾不许汇聚。普通节点的前驱必须"同生同死"，而互斥分支天然不同生：一条执行、另一条被跳过。一旦汇聚，被跳过的那条永远等不到，实例就永远不 finished。这套流程因此让每个分支链各自收尾，唯一允许汇聚的点是 end------它是引擎里唯一认"非 success 前驱"的节点。

这两条判据来自真实事故，下面细说。

源码走读

引擎：`veap-ui/src/components/AiAgentEngine`------调度、状态机、子流程、会话变量写回、沙箱与审计写入点；画布侧在 `veap-ui/src/views/ai/agentDesign`；
后端：`veap-cloud/veap-modules/veap-ai` 的 agent 相关接口与数据表（流程、实例、节点实例、会话变量、审计日志等）；
服务端专属能力：文件读写与数据库执行走内网接口（`/ai/aiAgentFileExec/*`、`/ai/aiAgentDbExec/execute`），连接能力由统一的 JDBC 执行服务提供，不允许各自直连；
命令流程本体：以 `definition_json` 形式保存，五段提示词与全部脚本按文档化的契约配置。

较真：两个"图上的坑"

第一个坑：并行段互相覆盖。字段清单与接口清单是两条并行链，两个节点都往引擎的固定键里写结果。上线后出现的现象很隐蔽------字段归一化脚本偶尔读到的是接口清单的数据，字段全空。排查确认是覆盖竞态：后完成的节点覆盖了先完成的。修复方式是把两个节点的输出声明改成专属键，下游各读各的。

第二个坑更严重：汇聚死锁。最初的拓扑里，互斥分支的链尾汇聚到了普通节点上。表面没问题，实际运行到一半就挂住：被跳过分支的链尾永远进不了 success，汇聚节点的前驱条件永远不满足，实例永远不 finished。4 处这样的死锁被逐一拆掉：分支链尾各自独立，汇聚只留 end。

这两次修复之后，拓扑判据被写成验收清单：普通节点多入边只允许出现在"同源并行段"，互斥分支尾一律独立收尾。后续每次改图，先过这张清单。

复现与验证

看流程：在画布（`/agentDesign`）加载"全局语义命令体系"，节点计数应为 49、连线 58；
跑一次：用快捷运行输入"统计下系统中有多少张数据表"，观察时间线里的 stage 标记与结果呈现；
查实例：`SELECT run_status FROM ai_agent_process_instance ORDER BY id DESC LIMIT 5;`
查节点链：`SELECT node_id, exec_status FROM ai_agent_node_instance WHERE process_instance_id = <实例id> LIMIT 20;`
试门禁：跑一条写操作命令，在确认弹窗点取消，核对节点状态是 canceled、下游是 skipped。

这一层的边界：引擎负责"把图跑对"，命令流程负责"把话听懂、把关放行"。两者都不负责判断命令本身"该不该做"------那由权限体系裁决；引擎的立场是：做不了的事，报错；不能做的事，拦住。

数据与操作都跑通了，还剩最后一个问题：这一切怎么被观察、被度量、被管住。收尾之前，先看治理层。
