RLDS 数据格式详解：结构、下载与实操（九）

RLDS 数据格式详解：结构、下载与实操（九）

这是系列的第九篇 。第八篇处理的是人形机器人的全身动作（动捕/重定向），这一篇换一个视角------认识机器人学习圈被引用最多的公开数据格式之一：RLDS 。你可能已经间接用过它：Open X-Embodiment（OXE）------世界最大的开源真机数据协作计划（60 个数据集、22 种机器人、100 万+ 轨迹）------以及 Octo、OpenVLA、RT-1-X / RT-2-X 等模型的训练数据，全部统一在 RLDS 格式下。

这一篇把它彻底讲清楚：三层结构怎么读、磁盘上长什么样、公开数据集怎么下载（含一个 86MB 的完整实操）、以及 VS Code 里怎么看------和第七篇（LeRobot）、第四篇（HDF5）组成"机器人数据格式三件套"。

配套资源 ：本系列的全部文章、配套脚本与图表源码已开源：github.com/huangqiulon... 。本篇配套：scripts/rlds_download.py（免 gsutil 的并行下载助手）、scripts/rlds_demo.py（读取/解码/可视化示范）、scripts/isaac_sim_09_figures.py（配图）。

0. 一分钟速览

问题	答案
RLDS 是什么	Google 2021 年提出的序列决策数据生态 （Reinforcement Learning Datasets）：核心是一层约定------数据集 = episode 序列，episode = step 序列；配 EnvLogger（录数据）与 RLDS 工具库
谁在用它	Open X-Embodiment、Octo、OpenVLA、RT-1-X / RT-2-X、D4RL、RL Unplugged 等
磁盘上是什么	TFDS 目录：dataset_info.json + features.json + TFRecord（一条记录 = 一个 episode；记录内部是序列化的 tf.Example）
必选字段	只有两个 ：is_first / is_last；observation / action / reward / language_instruction 等都是"生态惯用"的可选字段
怎么下载	官方三条路：gsutil / TFDS 自动下载 / 手动拷贝到 TFDS 目录；本文的脚本直连 GCS 公共桶并行下载（86MB 样本实测约 10 分钟）
实操样本	imperial_wrist_dataset：170 集 / 7148 步 / 8 维动作 / 双 64×64 相机 / 语言指令（全量 86MB）
怎么打开（日常）	① Python + TFDS （推荐，直接解码出图像/动作）② VS Code 插件（Parquet Lens，看 TFRecord 容器）③ TFDS 官方 viz
拿它怎么训练	Octo / OpenVLA / RT-X 同款 tf.data 管线直接读；跨格式（→ LeRobot / 其它）思路见 §6

1. RLDS 到底是什么

RLDS（google-research/rlds）不是一种"文件后缀"，而是一套把序列决策数据统一成 tf.data 管线的约定：

• 数据模型 ：数据集 → episode（一段完整演示）→ step（一步转移）；整个数据集就是"episode 的 tf.data.Dataset"，episode 内部又是"step 的嵌套 tf.data.Dataset"；
• 落地存储 ：借道 TFDS （TensorFlow Datasets）------所以你在磁盘上看到的是 TFDS 的目录布局（dataset_info.json + TFRecord 分片）；
• 两条生产工具链 ：EnvLogger（程序化录制）与 RLDS Creator（人机交互录制）负责"造"数据；RLDS 库（pip install rlds）与 TFDS 负责"读"数据；
• 生态现状（如实说） ：Google 的 rlds 主仓库已进入只读归档（2025-11），但格式本身恰恰因为被 TFDS / OXE 吸收而活得很好------这正说明它成功变成了"公共约定"。

它和 TFDS 是什么关系？ 简单说：TFDS 是"容器框架"，RLDS 是"内容约定"。TFDS 里也有一堆非 RL 的监督学习数据集；而 RLDS 格式的数据集必须 放进 TFDS 才能被 tfds.load 一键加载。OXE 的全部数据集在 TFDS 中是原生支持 的（模块 tensorflow_datasets.robotics.rtx，实测 tfds.builder('imperial_wrist_dataset') 直接识别）。

2. 格式详解：三层套娃

2.1 Dataset → Episode → Step

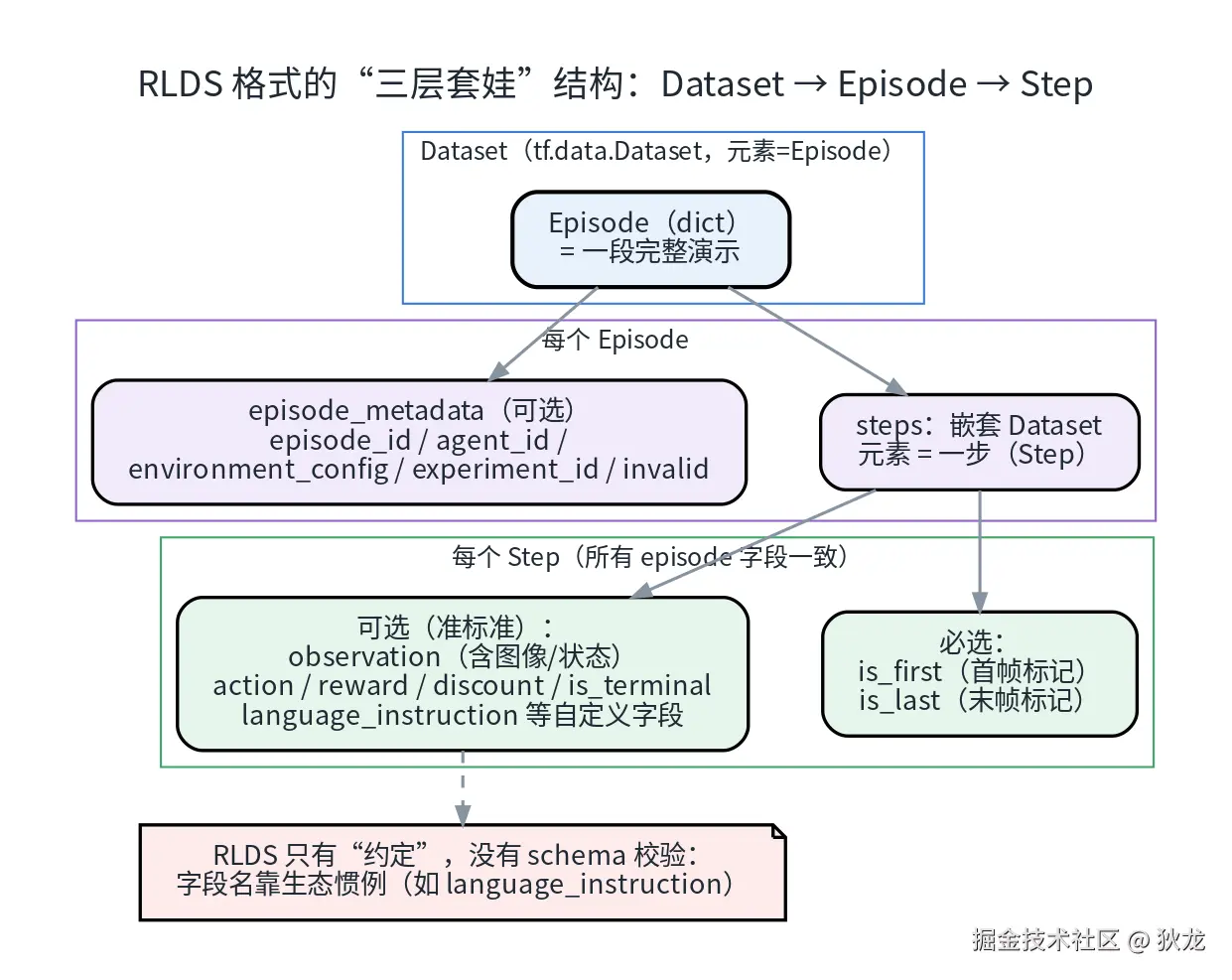

图 1：RLDS 的"三层套娃"。Episode 里除了 steps 还能带一份可选的 episode_metadata；Step 里只有 is_first/is_last 是"必选"。

import tensorflow_datasets as tfds

ds = tfds.builder("imperial_wrist_dataset", data_dir=DATA_DIR).as_dataset(split="all")

for episode in ds.take(1):
    print(episode.keys())            # dict_keys(['episode_metadata', 'steps'])
    steps = episode["steps"]         # 嵌套的 tf.data.Dataset
    for step in steps.take(1):
        print(step.keys())           # is_first / is_last / observation / action / reward / ...

读数据的心智模型就一句话："外循环遍历 episode，内循环遍历 step"。

2.2 Step：必选只有两个，其余全是约定

字段	必选?	含义（以本文样本实测为准）
is_first	✅	是否为该 episode 首帧（含初始状态）
is_last	✅	是否为末帧（其后没有有效 action）
observation	惯用	观测：本文样本含 image 与 wrist_image（64×64×3 uint8）+ state (1,)
action	惯用	动作向量（本文样本 8 维，float32）
reward / discount / is_terminal	惯用	RL 侧字段；模仿学习任务多为占位
language_instruction	惯用	语言指令（本文样本是纯文本，如 "put apple in pot"）
language_embedding	惯用	指令的预计算嵌入（512 维；不想要可丢弃）
自定义字段	自由	比如 quadruped 数据里的 desired_pattern（四足步态模式）、proj_grav_vec（重力投影向量）等

两个容易忽略的语义细节：

1. is_last=True 时后续字段无效 ：末帧的 action/reward/discount 没有意义（envlogger 约定）；
2. 截断与终止的区别 ：episode 结尾 is_terminal=False 表示"被截断"（比如时间上限），而不是任务完成。

⚠️ RLDS 没有 schema 校验器 ：字段名靠生态惯例（observation、action、language_instruction......）， 所以不同数据集之间"看起来同构、细节不同"是常态------读取时先 print(step.keys()) 永远是好习惯。

2.3 Episode 元数据（可选但建议）

episode_metadata 里没有强制字段，官方给了一组"建议字段"：episode_id（全局唯一，方便多数据集合并）、agent_id、environment_config（环境配置）、experiment_id、invalid（标记采集中断/无效的 episode，读取时应丢弃）。本文样本只带了一个 file_path（转换器保留的溯源信息）。

2.4 底牌：TFRecord 里是一条条 tf.Example

把文件拆开看（实测命令）：

import tensorflow as tf
n = sum(1 for _ in tf.data.TFRecordDataset([f"{DATA_DIR}/imperial_wrist_dataset/1.0.0/imperial_wrist_dataset-train.tfrecord-00000-of-00001"]))
print(n)   # 170 ------ 与 episode 数完全一致

一条 TFRecord 记录 = 一个 episode ；记录内部是序列化的 tf.Example，其中 steps 是以 tf.train.SequenceExample 风格的嵌套特征（TFDS 的 Dataset feature）存储的。图像并不是独立文件，而是以 PNG/JPEG 字节流嵌在记录里 （features.json 里标注 png 编码）------这也是 RLDS 数据集"单文件、易分片、易流式"的原因。

命名惯例 ：OXE 里大量数据集叫 xxx_converted_externally_to_rlds------表示"外部团队用自己的格式生产，由转换器统一转来的"；原始 OXE 数据还带一系列标准化字段约定 （如统一 7 维末端执行器动作、image 为第三人称、wrist_image 为手眼相机）。

3. 磁盘布局：三个文件撑起一个数据集

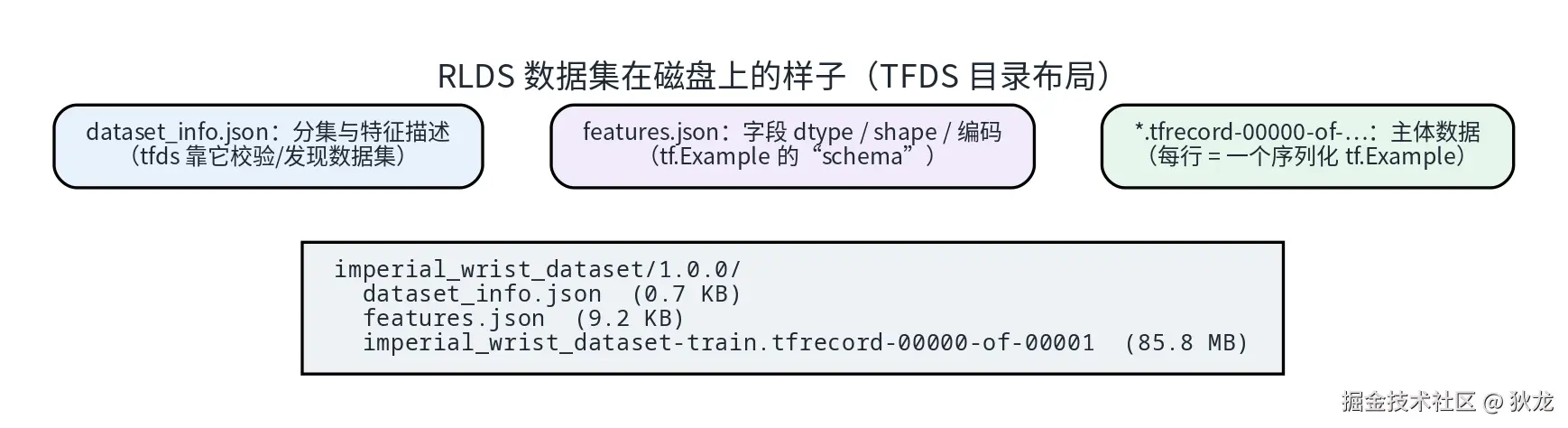

图 2：数据集目录极小干净------dataset_info.json（分集/描述，0.7KB）+ features.json（字段 schema，9.2KB）+ TFRecord 分片（85.8MB 单分片装 170 集）。

• dataset_info.json ：分集定义（train/test 各几个分片、每分片几条记录）、版本号、citation、description------tfds.builder_from_directory() 和 tfds.load() 都靠它"发现"数据集；
• features.json：每个字段的 dtype / shape / 编码，等效于"tf.Example 的 schema"；它由转换器生成，也是跨语言工具（比如一些非 TF 读取器）解析数据的依据；
• *.tfrecord-XXXXX-of-YYYYY：数据本体，支持多分片并行读------大规模数据集动辄几百个分片。

（顺带记录一个"生态松弛感"：本文样本的 description 居然还是脚手架模板 TODO(example_dataset): ...------RLDS 生态允许这种"先跑起来、文档后补"的务实做法，也让不同数据集质量参差不齐，用之前多看一眼元数据没坏处。）

4. 实操 A：下载一个公开数据集（实测）

4.1 OXE 数据的托管位置与三种下载方式

OXE 数据在 Google Cloud 公共桶上，官方给了三条路：

# ① 官方推荐：gsutil（需安装 Google Cloud SDK）
gsutil -m cp -r gs://gresearch/robotics/imperial_wrist_dataset/1.0.0 ~/tensorflow_datasets/imperial_wrist_dataset/

# ② 让 TFDS 自己下载（首次 tfds.load 时从官方桶拉取；网络受限时不推荐）

# ③ 官方 FAQ 的"手动拷贝"路线（TFDS 发现本地文件就不会再下载）

本机没有 gsutil，而且 GCS 直连速度一般（单连接 ~150KB/s 上下波动）------所以写了个纯标准库的并行下载助手 （scripts/rlds_download.py），原理见图 6：用 GCS JSON API 列目录拿到每个分片的大小，然后 16 路并行；超过 32MB 的单个文件自动切 8MB 分片并行（实测这是突破 GCS 单连接限速的关键），带断点续传与尺寸校验：

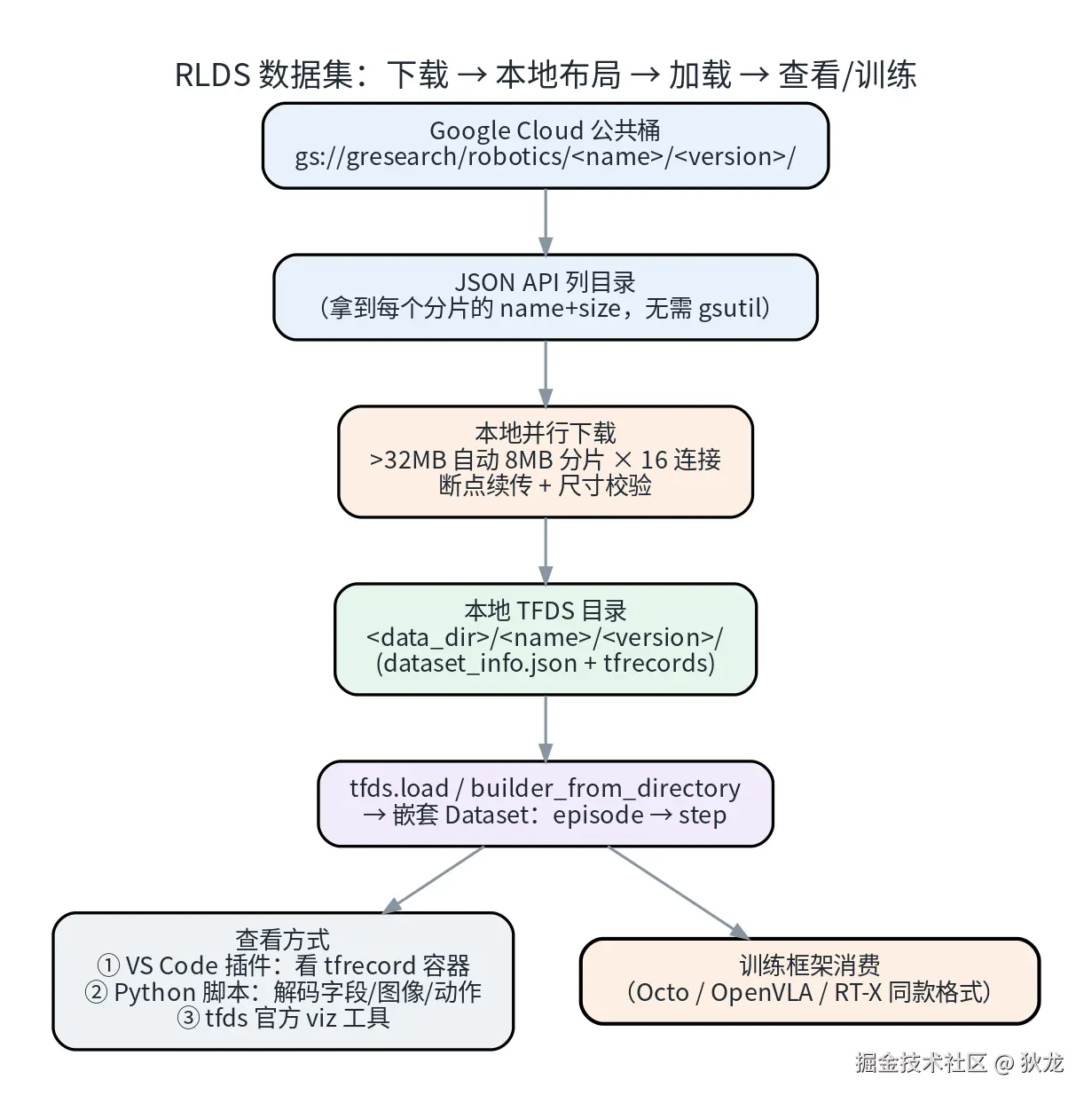

图 6：从公共桶到训练管线的完整链路；文末脚本把这中间三步全自动化了。

# 下载本文样本（86MB）：约 10 分钟（16 路并行 + 自动重试）
python3 scripts/rlds_download.py imperial_wrist_dataset --version 1.0.0 \
    --dest /你的数据盘/tfds

# 顺手套一个更小的（6MB 级）
python3 scripts/rlds_download.py nyu_rot_dataset_converted_externally_to_rlds \
    --dest /你的数据盘/tfds

4.2 从哪开始？"最小数据集"清单（实测扫描 OXE 全目录）

OXE 全量非常大，好在有一批百 MB 级以下的小数据集适合上手（体积/集数来自实测扫描）：

数据集	大小	集数	任务简介
nyu_rot_dataset_converted_externally_to_rlds	5.6 MB	14	xArm 桌面粉块（NYU ROT）
utokyo_saytap_converted_externally_to_rlds	58 MB	20	四足步态（SayTap）
imperial_wrist_dataset（本文样本）	86 MB	170	臂+腕部相机抓放（含语言指令）
imperialcollege_sawyer_wrist_cam	86 MB	---	Sawyer 腕部相机
utokyo_xarm_bimanual_converted_externally_to_rlds	145 MB	---	双臂 xArm 长时程任务
tokyo_u_lsmo_converted_externally_to_rlds	352 MB	---	多模态长时程操作

挑数据集的小技巧：先看 dataset_info.json 里的分片大小，再决定下不下------本文样本"单分片 85.8MB / 170 集"就是很友好的比例。

5. 实操 B：三种打开方式

5.1 Python + TFDS（推荐，一次到位）⭐

python scripts/rlds_demo.py imperial_wrist_dataset --version 1.0.0 \
    --data-dir /你的数据盘/tfds --episodes 3

脚本做的事：加载 → 打印结构摘要 → 抽取 3 个 episode → 导出"双相机帧拼图 + 动作曲线 + summary.json"。

实测输出（这就是 RLDS 里一段真机数据的全貌）：

[加载] tfds 识别成功：imperial_wrist_dataset
[顶层字段] ['episode_metadata', 'steps']
[step 字段] action(8) / discount / is_first / is_last / is_terminal /
            language_embedding(512) / language_instruction(文本) /
            observation{image 64×64×3, state(1,), wrist_image 64×64×3} / reward
[splits] {'train': 170}

episode/step 概况:
  #0: 52 步 | action 8D | "put apple in pot"
  #1: 48 步 | action 8D | "grasp can"
  #2: 37 步 | action 8D | "insert cap in bottle"

整个数据集的统计速览（脚本扫描全部 170 集）：

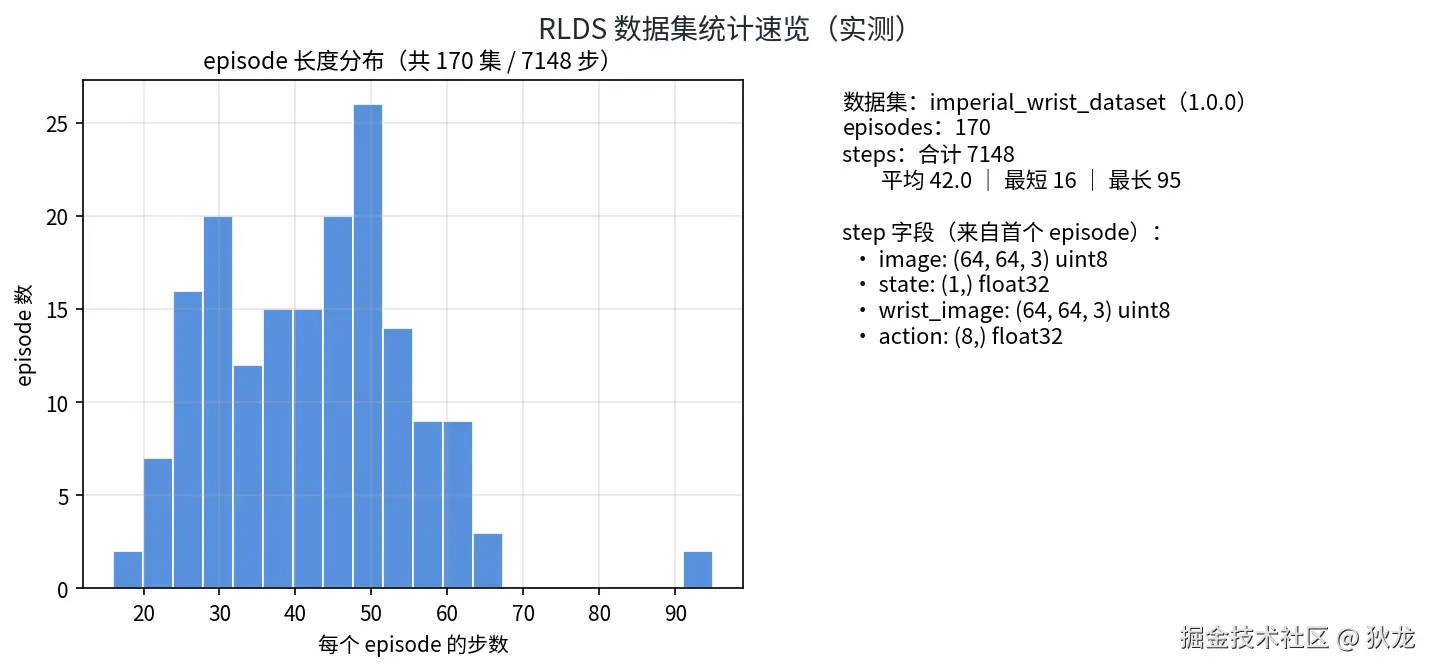

图 3：170 集 / 7148 步；每集长度 16~95 步（平均 42）------典型的短程抓放数据分布。

从 episode #0 抽出的双相机画面（"把苹果放进锅里"全过程）：

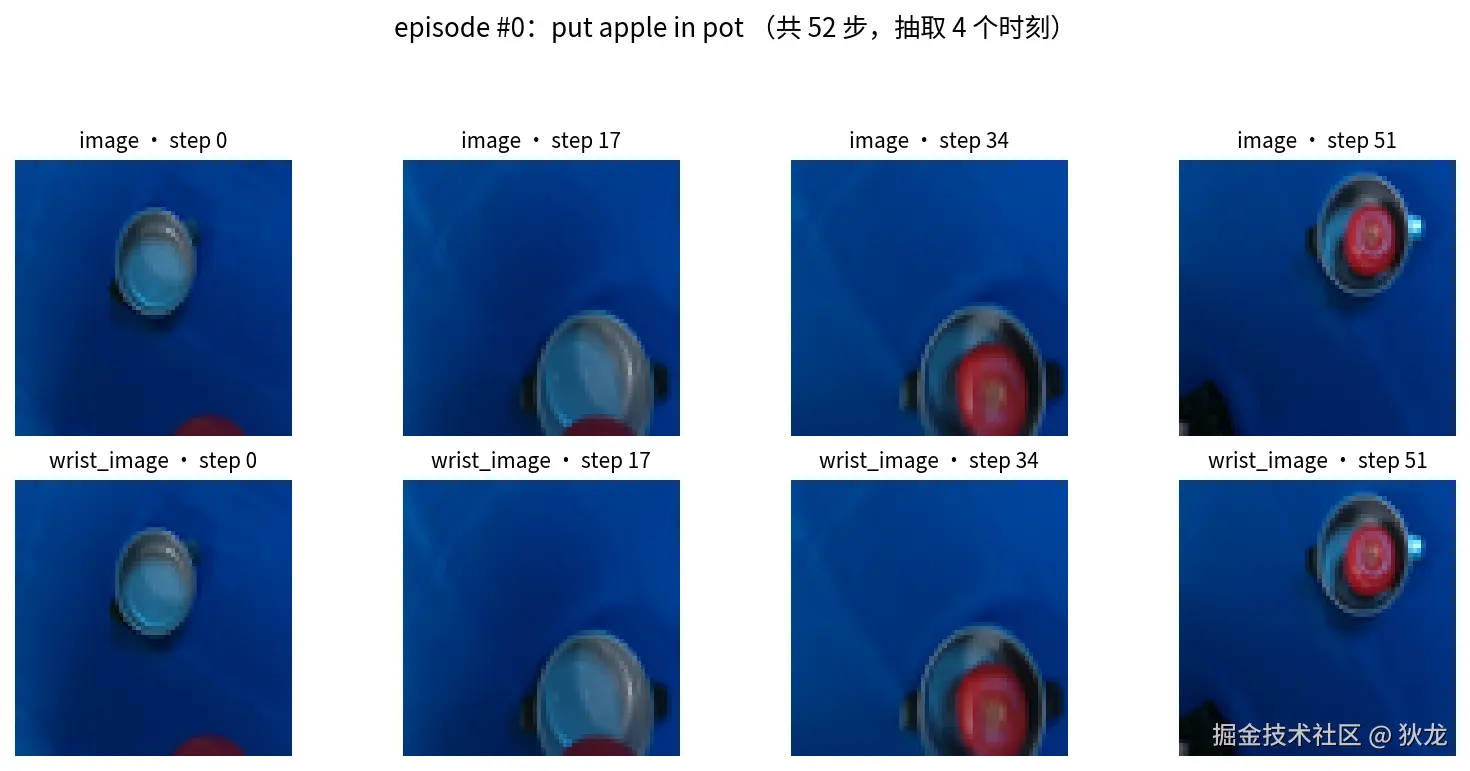

图 4：image 与 wrist_image 两路 64×64 相机（本集中两路视角接近，都俯视工作台）；step 34 时苹果已被放入锅中，step 51 是收尾帧。

动作曲线与首末帧标记------8 维动作里的 action6 在 step 25 从 1 掉到 0（吸盘/夹爪开合的典型形态）：

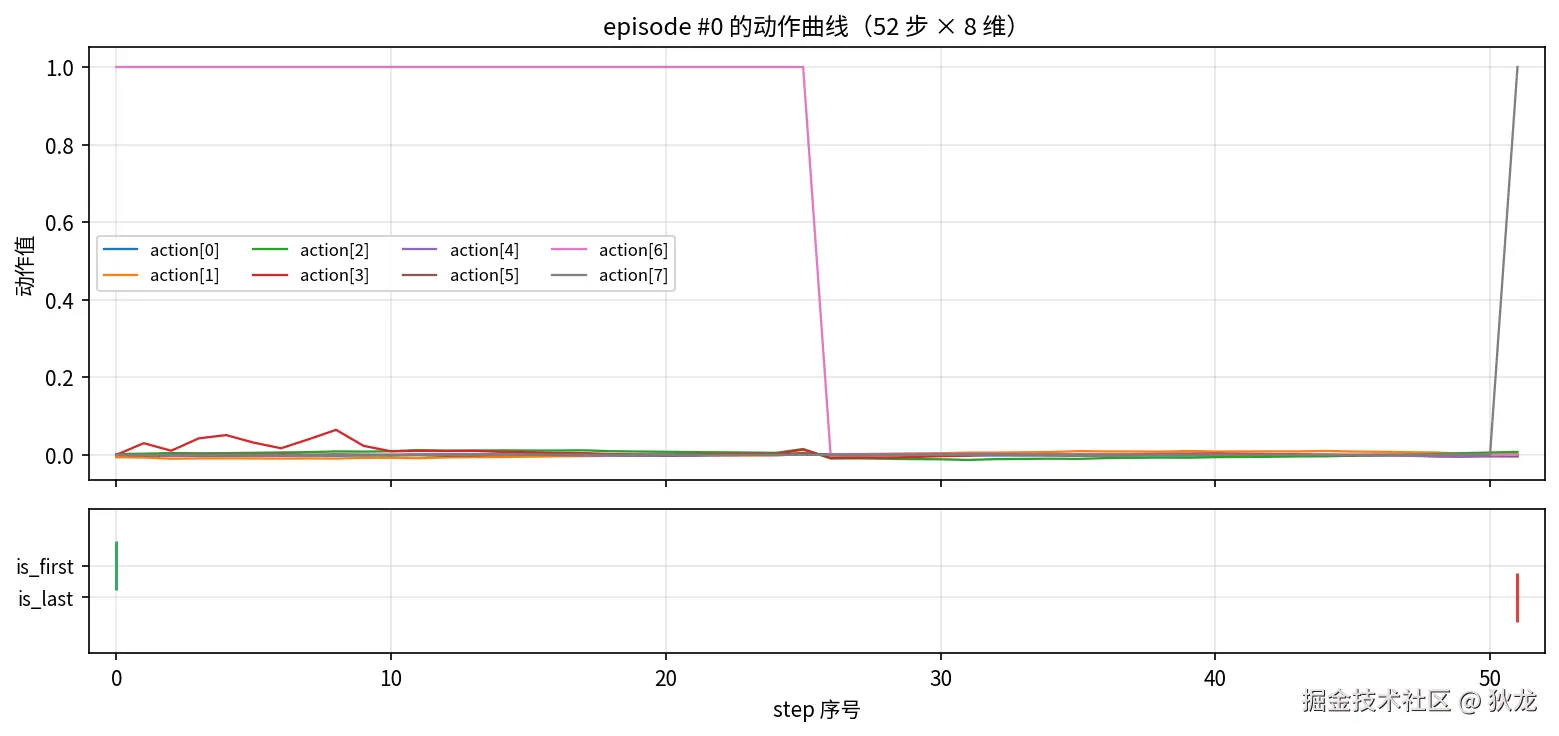

图 5：上=动作曲线，下=is_first/is_last 标记------RLDS 的 episode 边界就藏在这两个布尔值里。（读数据时按它们切集，是最不容易出错的做法。）

5.2 VS Code 插件：直接点开 TFRecord 文件 ⭐（本机已装）

本机 VS Code 已装 Parquet Lens （twilightventures.parquet-lens-viewer）------一个支持 Parquet / Avro / TFRecord / Arrow 的本地数据查看器：

1. 在资源管理器里右键 TFRecord 文件 → 打开方式（Open With...）→ Parquet Lens；
2. 它会按 TFRecord 帧容器解析，逐条列出记录（条数、大小、二进制预览）------对应 RLDS 就是"一条记录 = 一个 episode"；
3. Parquet 文件（比如隔壁 LeRobot 数据集）它也管------一个插件管两种格式，日常够用。

⚠️ 两个实测注意点： ① OXE 的分片文件名是 ...tfrecord-00000-of-00001（不以 .tfrecord 结尾 ），插件靠后缀关联识别不了------ 复制/软链一份改成 .tfrecord 结尾即可打开：cp xxx.tfrecord-00000-of-00001 /tmp/view.tfrecord； ② 插件看的是容器与二进制 ，把 tf.Example 解码成"图像 + 动作数组"这类语义信息，仍然推荐走 §5.1 的 Python 路线。 插件主页：marketplace.visualstudio.com/items?itemN...

5.3 其它顺手工具

• TFDS 官方可视化 ：tfds.show_examples 等（需要图形界面）；builder.info 打印全量结构；
• RLDS 工具库 ：pip install rlds（本机实测需补一个 dm-reverb 依赖），提供 episode 级变换（拼接、批化、长度计算等，见官方 transformations 文档）------做多数据集混合（OXE 训练常见需求）时用得上。

6. 与"近亲格式"的关系

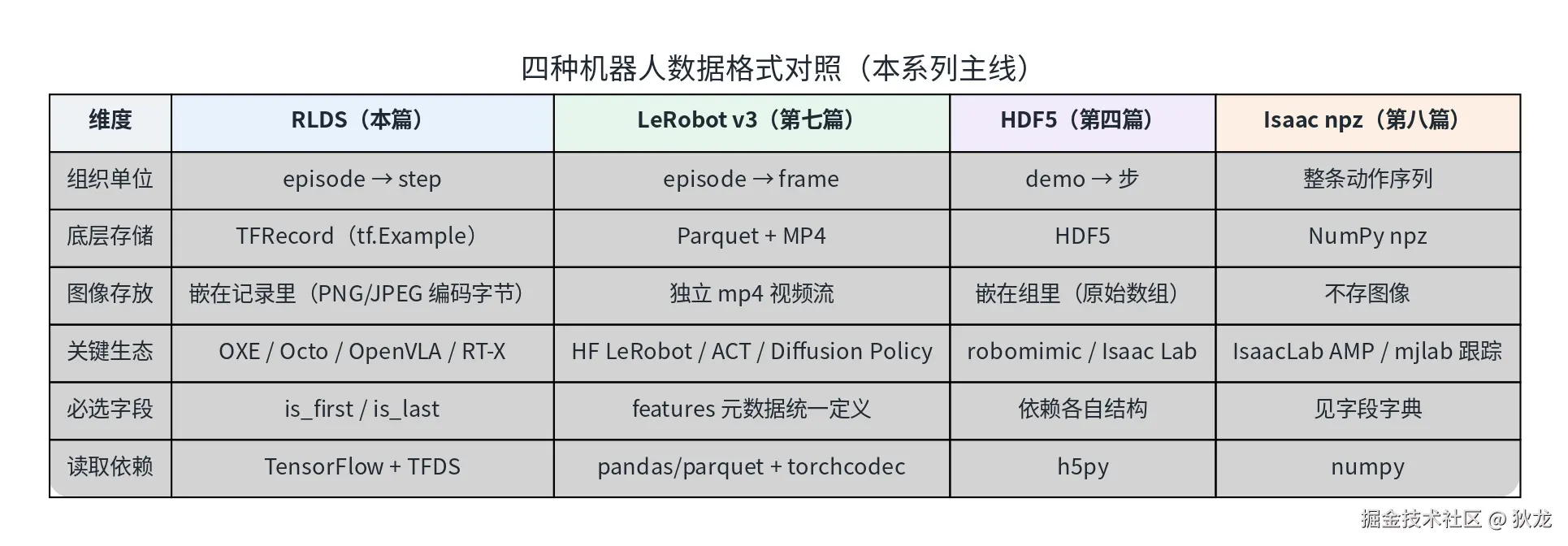

图 7：本系列涉及过的四种格式对照------各有主场，不是替代关系。

什么时候用哪个（一句话版）：

• RLDS ：要大规模聚合异构真机数据（OXE 生态）、或复现 Octo/OpenVLA 类工作 → 它是事实标准；
• LeRobot（第七篇）：单机小团队"训练就绪"，Hub 分发，PyTorch 生态；
• HDF5（第四篇）：仿真录制的"原生仓"（Isaac Lab / robomimic）；
• Isaac npz（第八篇）：IsaacLab 内运动先验/跟踪训练的紧凑格式。

RLDS ↔ 其它格式的转换在社区里已相当成熟（OXE 官方转换器能把数十种原始格式转成 RLDS；反向也有 OpenVLA / Octo 系代码库的加载器）。转换时的第一原则 和第八篇学到的完全一致：先对齐字段语义与名称（相机谁是第三人称、动作是什么坐标系），再谈速度。

7. 常见坑速查

现象	原因 / 解决
下载只有 ~150KB/s（或更慢）	GCS 单连接限速：用多连接；大文件必须切分片（本文脚本 >32MB 自动 8MB×16 并行）
某个分片反复卡住	断点续传 + 重试（脚本内置）；实在不行重跑脚本会自动跳过已完成分片
tfds.builder 报 ImportError: cannot import name 'runtime_version'	依赖版本冲突：tensorflow-metadata 装回 1.14.x（与 tf 2.15 时代配套），避免 protobuf 5.x 代际混搭
VS Code 插件打不开分片文件	OXE 文件名不带 .tfrecord 后缀 → 改名/复制后再打开（§5.2）
首次 tfds.load 很慢	在"自动下载"模式下 TFDS 从官方桶拉取；用 §4.1 的预下载或 data_dir 指向本地
内存爆掉	别把大 episode 全 list() 进内存；用 tf.data 逐 step 流式处理；大 episode 数据可参考 RLDS FAQ 的 read_config 与 SkipDecoding
"字段怎么和文档不一样"	RLDS 靠约定不靠 schema：先打印结构、对照各数据集 README（language_instruction 在 OXE 系里也有细微差异）

小结与系列导航

• 格式口诀 ：Dataset → Episode → Step 三层套娃；必选只有 is_first/is_last；磁盘上就是 TFDS 三件套（dataset_info + features + TFRecord）；
• 上手路径 ：挑百 MB 级小数据集 → rlds_download.py 并行拉取 → rlds_demo.py 解码看图像/动作 → 需要批量训练时交给 TFDS/tf.data 流式管线；
• 日常查看：Python 脚本看"语义"，VS Code 插件看"容器"，两者互补；
• 生态判断 ：RLDS 的价值不在"文件多优雅"，而在世界上最大的一批真机数据都按它对齐------这是比格式本身更稀缺的资产。

系列导航：

• （一）数据采集方法总览 · （二）遥操作实操手册 · （三）仿真与真机采集对比 · （四）HDF5 格式详解 · （五）UMI 式数据工作流 · （六）EGO 式数据工作流 · （七）LeRobot 数据格式详解 · （八）动捕数据完整工作流 · （九）RLDS 数据格式详解（本文）

项目仓库（开源） ：github.com/huangqiulon... ------ 全部文章、配套脚本与图表源码。

参考资料

• RLDS 官方仓库（归档只读）------格式约定、EnvLogger/RLDS Creator 与 FAQ
• Open X-Embodiment 项目页/ 数据浏览器------60 数据集总览与下载入口
• TFDS 文档------tfds.load、社区数据集与性能指南
• OpenVLA / Octo------RLDS 加载与训练实现
• 本系列第四篇《HDF5 格式详解》、第七篇《LeRobot 数据格式详解》、第八篇《动捕数据完整工作流》------对照阅读更佳

---

本文全部命令与数字基于实测：imperial_wrist_dataset（86MB / 170 集 / 7148 步）与 nyu_rot（5.6MB / 14 集）在本机经自研脚本从 GCS 公共桶下载，用 tensorflow-cpu 2.15.1 + TFDS 4.9.2 加载成功（含逐 episode 的图像/动作解码与统计）；TFRecord 记录数（170）与 episode 数的一致性已逐条验证。配图由 scripts/isaac_sim_09_figures.py 生成，可复现。
