Agent可观测性篇：Grafana

Grafana 从入门到实战：不装 Prometheus，我把业务表直接变成了监控面板

写在前面：一个反常识的认知

提到 Grafana，很多人的第一反应是「Prometheus 的配套画图工具」。我最初也是这么以为的，直到给自己的多 Agent 项目（CAS 竞品分析系统，下文简称 CAS）做监控时，我做了个反常规的选择：不部署 Prometheus，让 Grafana 直连 PostgreSQL，用 SQL 把业务表画成了 17 个监控面板，全程没有写一行新的业务代码。

这篇会分两部分讲：前半部分完全脱离项目，把 Grafana 本身的概念讲透------它是什么、不是什么、数据从哪来；后半部分进入实战，讲清楚 CAS 为什么敢绕开 Prometheus，以及完整可复制的落地配置。

一、先把 Grafana 讲透

1.1 Grafana 是什么，不是什么

一句话定义：Grafana 是一个可视化查询引擎------它把「执行查询 → 拿到数据 → 按面板类型渲染」这件事做成了产品。

但更重要的是它的三个「不是」：

它不采集数据。没有任何 Agent 进程跑在你的服务器上帮你抓指标；
它不存储数据。所有查询都是实时的、无状态的，问数据源要，要完就丢；
它不做计算持久化。每个面板每次刷新都重新执行一遍查询。

所以 Grafana 的本质 = 定时执行查询的调度器 + 渲染器。理解了这一点，后面很多设计决策都会变得自然。

1.2 四个核心概念

用这四个概念就能描述绝大多数 Grafana 使用场景：

概念	是什么	类比
Data Source（数据源）	数据的来源连接，声明「去哪查、用什么账号查」	数据库连接串
Dashboard（仪表盘）	一组面板的容器，通常对应一个系统或一个主题	一页 PPT
Panel（面板）	最小可视化单元，绑定一种图表类型 + 一条查询	PPT 里的一张图
Query（查询）	面板背后的取数逻辑，用什么语法由数据源决定	SQL / PromQL / LogQL

Panel 的类型和查询语言是解耦的：选了 PostgreSQL 数据源，Query 就是 SQL；选了 Prometheus，Query 就是 PromQL。图表类型（Stat、Timeseries、Barchart、Table......）只关心「查询返回的列长什么样」，不关心数据从哪来------这正是它能直连任意数据源的原因。

第五个值得认识的概念是变量（Templates） ：在 Dashboard 层定义 $env、$agent 这样的下拉变量，面板 SQL 里直接引用，就能让一个仪表盘服务多套环境------比如顶部一个环境切换器，底下所有面板自动跟着过滤。CAS 目前是单机单环境还没用上，但多环境部署后这是第一个要补的能力。

1.3 数据源图谱：它远不止能连 Prometheus

Grafana 官方支持 100+ 数据源，常见的大致分三类：

时序数据库：Prometheus、InfluxDB------存的是「指标时间序列」，查询语言为指标而生；
日志/链路：Loki、Elasticsearch、Tempo------面向日志文本和分布式 Trace；
关系数据库：PostgreSQL、MySQL、SQL Server------就是你天天在写的业务库。

第三类是本文的主角。业务表里的每一行数据（订单、任务、调用日志）本质上都是带时间戳的事件，天然可以按时间窗口聚合出曲线。 这是很多人忽略的能力：监控不一定需要一套新的指标体系，你的业务表本身就是监控数据源。

1.4 五分钟跑起来 + 配置即代码

用 Docker 起一个 Grafana 只需要一条命令：

bash 复制代码

docker run -d --name grafana -p 3000:3000 grafana/grafana:10.4.5

如果部署在本地，打开 http://localhost:3000，登录，你就可以在 Web UI 里手动添加数据源、手动建面板了。但请立刻忘掉这种玩法------UI 上点出来的配置存在 Grafana 自己的数据库里，换个环境就要重新点一遍，无法进 Git、无法 Code Review、无法复现。

正确姿势是 Provisioning（配置自动装载）：Grafana 启动时会扫描约定目录下的 YAML/JSON 文件，自动注册数据源、自动装载仪表盘。目录结构长这样：

复制代码

grafana/
├── provisioning/
│   ├── datasources/postgres.yml    # 自动注册数据源
│   └── dashboards/dashboard.yml    # 声明从哪读仪表盘 JSON
└── dashboards/
    └── xxx-monitoring.json         # 仪表盘本体（面板都在这里）

三个文件各司其职：

datasources/postgres.yml ------ 告诉 Grafana「有个 PostgreSQL 数据源，名叫 cas-postgres」：

yaml 复制代码

apiVersion: 1
datasources:
  - name: PostgreSQL
    uid: cas-postgres          # 固定 UID，面板 JSON 靠它引用数据源
    type: postgres
    access: proxy              # 由 Grafana 服务端代发查询
    url: host.docker.internal:5432
    database: cas_db
    user: postgres
    secureJsonData:
      password: "123456"       # 生产环境请用密钥管理，别学我
    jsonData:
      sslmode: disable
      postgresVersion: 1600
    readOnly: true             # 监控只查不写，最小权限
    editable: false            # 禁止在 UI 里改，以文件为准

provisioning/dashboards/dashboard.yml ------ 告诉 Grafana「去这个目录找仪表盘文件」：

yaml 复制代码

apiVersion: 1
providers:
  - name: "My Monitoring"
    folder: "业务监控"
    type: file
    updateIntervalSeconds: 30   # 每 30s 检查文件变化
    options:
      path: /var/lib/grafana/dashboards

dashboards/xxx.json ------ 仪表盘本体。可以手工导出，也可以像 CAS 一样直接维护 JSON 进 Git，改配置 = 改文件 + 重启容器。

这套「配置即代码」的思路，和 Terraform、K8s manifest 是一脉相承的：基础设施的期望状态进版本库，环境重建时自动收敛。

1.5 写出第一个面板：认识两个宏

面板 Query 里最常用的是两个时间宏，Grafana 会按面板右上角选的时间范围自动替换：

$__timeFilter(created_at) → 展开为 created_at BETWEEN '...' AND '...'，只取时间窗内的数据；
$__timeGroup(created_at,'1h') → 按小时分桶，时序图的 X 轴就靠它。

比如「每小时错误率趋势」：

sql 复制代码

SELECT
  $__timeGroup(created_at,'1h') AS time,
  ROUND(100.0 * SUM(CASE WHEN error IS NOT NULL THEN 1 ELSE 0 END)
        / NULLIF(COUNT(*),0), 1) AS error_rate
FROM agent_logs
WHERE $__timeFilter(created_at)
GROUP BY 1 ORDER BY 1

到这里，Grafana 的通用知识已经够用了。还有最后一块拼图：面板的可视化选项 。同一条 SQL，选 Stat 就是大数字卡片，选 Timeseries 就是折线------除此之外还值得配三样东西：阈值（Thresholds） ，比如错误率超过 5% 曲线自动变红，问题一眼可见；单位（Unit） ，毫秒、百分比、字节数，选对了 Y 轴刻度才不会出现 1.2e+6 这种反人类刻度；图例（Legend）与悬浮提示（Tooltip），时序图多系列时全靠它们分辨「哪条线是谁」。这三个选项都在面板右侧的配置栏里，属于「花两分钟、颜值和可读性翻倍」的投入。

下面进入实战。

二、实战：给 CAS 多 Agent 系统接上监控

2.1 项目背景

CAS 是一个多 Agent 竞品分析系统：用户输入「分析飞书和钉钉的功能差异」这类任务后，Supervisor 调度 Collector（采集）、Analyzer（分析）、Writer（撰写）、Quality（质检）四个 Agent 协作完成一份竞品分析报告，底层是 LangGraph + DeepSeek + PostgreSQL。

它的监控痛点很典型：一次任务要跑 4 个 Agent、十几次 LLM 调用，挂了想定位「哪个 Agent 慢、哪个 Agent 错得多、这个月 token 花在哪」，只能翻表。

2.2 选型决策：为什么不上 Prometheus

标准答案是「Prometheus 抓指标 + Grafana 画图」，但我评估后发现这条路对 CAS 是负资产：

对比项	Prometheus 路线	Grafana 直连 PG
新增组件	Prometheus + Exporter + 抓取配置	零（Grafana 一个容器）
埋点改造	每个 Agent 要暴露 `/metrics` 端点	零------业务日志早就写进 `agent_logs` 表
数据二次存储	指标要从 PG「搬运」到 TSDB	不搬运，原地查
覆盖需求	基础设施指标（CPU/QPS）	业务指标（成功率/耗时/Token/质检分），恰恰是 CAS 要的

关键事实是：CAS 的 agent_logs 表本来就记录每次 Agent 调用的 agent_name / action / duration_ms / error，它是安全护栏（HarnessGuard）审计层的副产品 ------不管请求放行还是拦截，都会写一条。数据一直在，只是没人「读」。另外我一开始也照惯例在 metrics.py 定义了 7 个 Prometheus 指标函数，结果没人去 scrape /metrics 端点，指标定义了等于白写------这也让我彻底想明白了采集式方案的前提：你得先有「采集端常驻」的架构承诺。

监控选型的分水岭其实不在「Grafana 还是 Prometheus」，而在**「数据此刻在哪」**：已经落库的，直连画图就行；没落库的，才需要埋点或采集器。基础指标（CPU/内存）将来要上 Prometheus 也随时可以补------Grafana 加一个数据源就行，两者不冲突。

2.3 数据链路

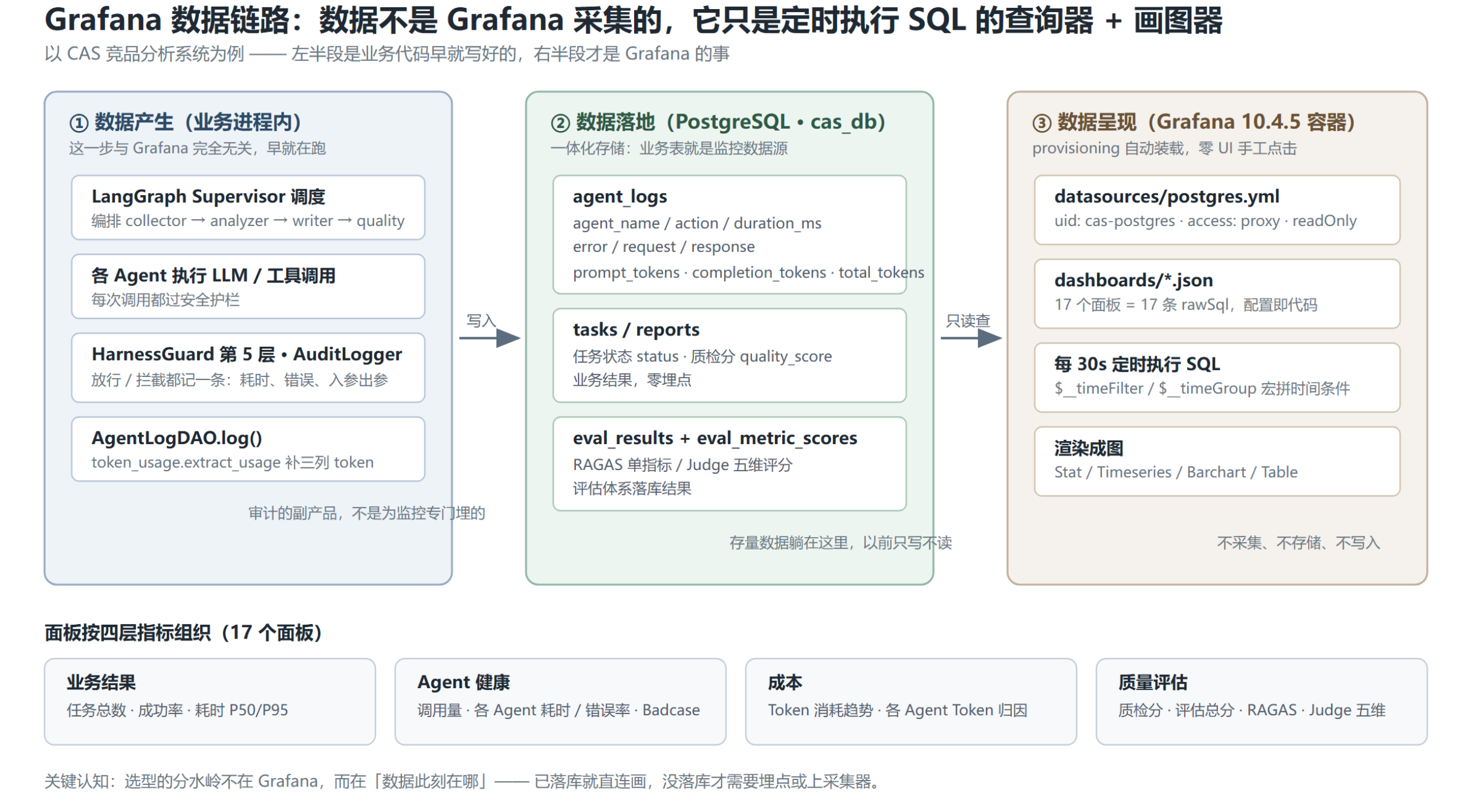

整体链路如下图：左半段「数据产生」是业务代码本来就有的，中间是 PostgreSQL 的四张表，右半段才是 Grafana 唯一负责的「读 + 画」。

一句话总结：Grafana 每 30 秒对 agent_logs / tasks / reports / eval_results 跑一遍 SQL，把结果渲染成面板。

2.4 落地三件套：完整可复制的配置

① docker-compose.yml（Grafana 服务部分）：

yaml 复制代码

services:
  grafana:
    image: grafana/grafana:10.4.5
    container_name: cas-grafana
    restart: unless-stopped
    ports:
      - "127.0.0.1:3000:3000"    # 只绑回环，监控面板不暴露公网
    extra_hosts:
      # 关键：让容器内的 host.docker.internal 解析到宿主机
      - "host.docker.internal:host-gateway"
    environment:
      GF_SECURITY_ADMIN_USER: admin
      GF_SECURITY_ADMIN_PASSWORD: admin
      GF_USERS_ALLOW_SIGN_UP: "false"
      GF_AUTH_ANONYMOUS_ENABLED: "false"
    volumes:
      - grafana-data:/var/lib/grafana
      - ./grafana/provisioning:/etc/grafana/provisioning:ro
      - ./grafana/dashboards:/var/lib/grafana/dashboards:ro

volumes:
  grafana-data:
    name: cas-grafana-data

启动：docker compose up -d grafana，打开 http://127.0.0.1:3000，数据源和仪表盘已经自动就位------这就是 provisioning 的价值：环境的期望状态全部在文件里，docker compose up 一次收敛。

② 数据源与仪表盘的 yml：见 1.4 节，原样可用（本文的 PostgreSQL 数据源 yml 就是 CAS 仓库里的真实文件）。

③ 仪表盘 JSON ：17 个面板全部定义在 competitive-analysis-monitoring.json 里，每个面板的核心就是一条 rawSql。

2.5 面板设计：四层指标

17 个面板按四层组织，这个分层思路比面板本身更值得带走------监控不是堆图，是从「结果 → 过程 → 成本 → 质量」逐层下钻：

层	面板	数据来源
业务结果	任务总数、成功率、耗时 P50/P95	`tasks`、`agent_logs`
Agent 健康	调用量趋势、各 Agent 耗时/错误率、Badcase 列表	`agent_logs`
成本	Token 消耗趋势、各 Agent Token 归因	`agent_logs` 的 token 三列

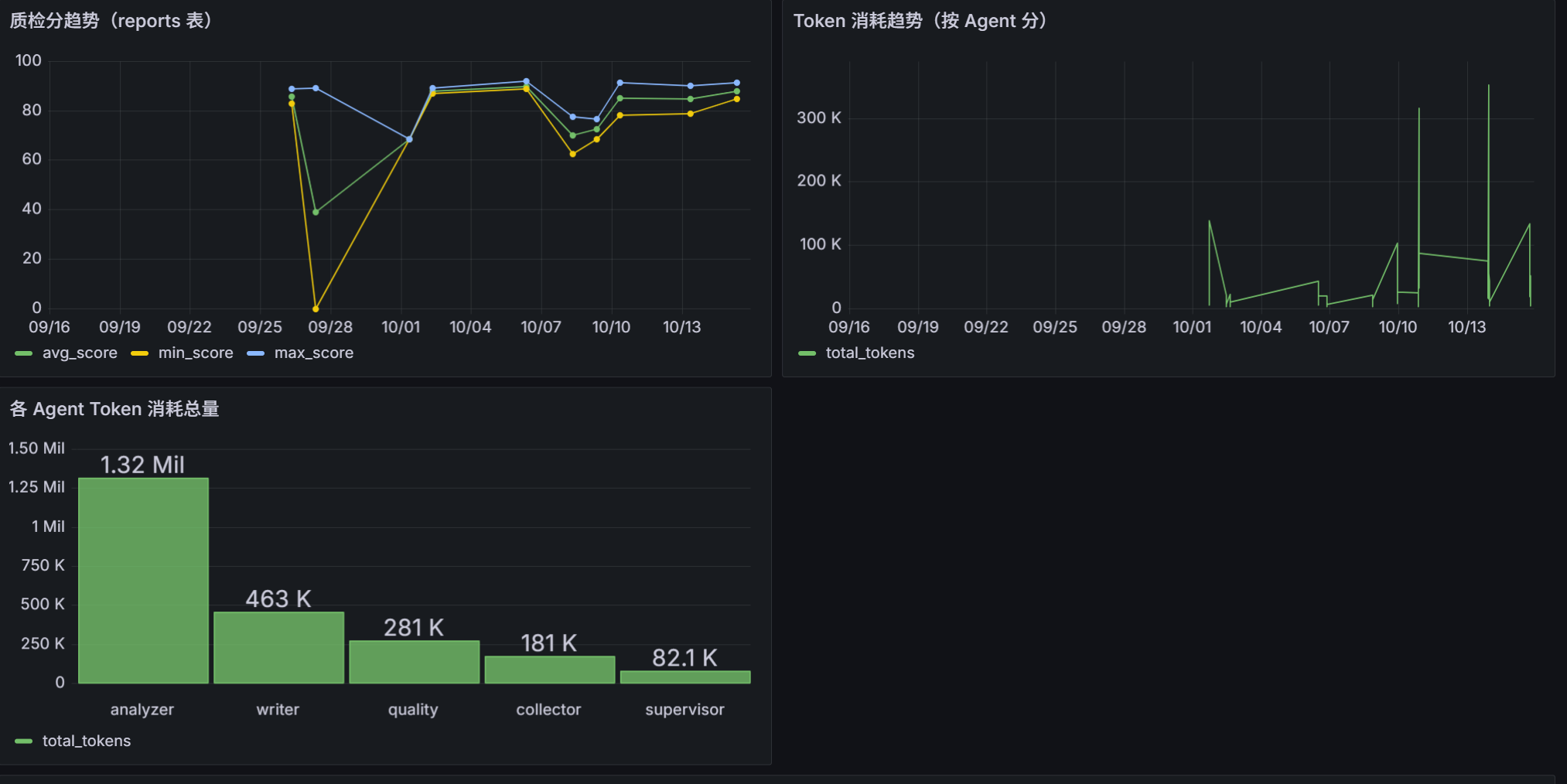

质量评估	质检分趋势、RAGAS 单指标、Judge 五维评分	`reports`、`eval_metric_scores`

日常使用时的下钻路径也顺着这个分层走：先看顶部成功率有没有异动 → 异常了再看「各 Agent 错误率」定位是哪一环 → 再下钻到 Badcase 表格看具体报错。监控面板的价值不在「好看」，而在把一次排障从「翻日志大海捞针」压缩成「三层点击」。

挑三条有代表性的 SQL（完整 17 条见文末仓库链接）：

成功率（Stat 卡）------只统计已终态的任务，避免「跑一半的任务」拉低分母：

sql 复制代码

SELECT ROUND(100.0 * SUM(CASE WHEN status='completed' THEN 1 ELSE 0 END)
       / NULLIF(COUNT(*),0), 1) AS value
FROM tasks WHERE status IN ('completed','failed')

耗时分位数（Timeseries） ------PG 原生 percentile_cont 算 P50/P95，比平均值更能暴露长尾：

sql 复制代码

SELECT $__timeGroup(created_at,'1h') AS time,
       percentile_cont(0.50) WITHIN GROUP (ORDER BY duration_ms) AS p50,
       percentile_cont(0.95) WITHIN GROUP (ORDER BY duration_ms) AS p95
FROM agent_logs
WHERE duration_ms IS NOT NULL AND $__timeFilter(created_at)
GROUP BY 1 ORDER BY 1

RAGAS 单指标趋势 ------评估结果落库在 eval_metric_scores，join 一下就能画质量曲线：

sql 复制代码

SELECT $__timeGroup(m.created_at,'1d') AS time,
       m.metric_name AS metric, ROUND(AVG(m.score)::numeric,3) AS value
FROM eval_metric_scores m
JOIN eval_results e ON m.eval_id = e.id
WHERE m.metric_name IN ('faithfulness','context_precision','answer_relevancy')
  AND $__timeFilter(m.created_at)
GROUP BY 1,2 ORDER BY 1

2.6 数据从哪来：零埋点与半埋点

四层指标里有一个有意思的对比，它解释了「可观测性不是事后补的」：

质检分是零埋点的 ------Quality Agent 每次评分本来就写 reports 表，我只需要「加个面板」；
Token 是半埋点的 ------agent_logs 原本只有耗时和错误，token 数以前随 llm.ainvoke() 的返回值被丢掉了。所以补了三列（prompt_tokens / completion_tokens / total_tokens），在 5 个 LLM 调用点用统一的 extract_usage() 从 usage_metadata 提取后随日志写入。

做法上有个小设计值得提：extract_usage() 做统一容错和字段映射（DeepSeek 返回 input_tokens，OpenAI 风格是 prompt_tokens），total_tokens 缺失时回退为输入+输出之和，保证调用方拿到的永远是「可以无脑累加的整数」。先看数据在哪落地：落地了就画图，没落地就补埋点------顺序反了就会为监控而监控。

2.7 配置里的三个细节（都是踩出来的）

localhost 连不上数据库 ：Grafana 在容器里，localhost 指它自己。要连宿主机上映射的 PG，得写 host.docker.internal，并在 compose 里加 extra_hosts: host-gateway；部署到服务器时若 PG 也是 compose 起的，直接写服务名 postgres:5432 走内部网络更干净------同一个数据源文件，本地和服务器各写一份连接地址。
改 admin 密码，环境变量不生效 ：GF_SECURITY_ADMIN_PASSWORD 只在数据目录首次初始化时读取，volume 建好之后再改环境变量是无效的，必须进容器执行 grafana-cli admin reset-admin-password。
改了 JSON 不热更新 ：provisioning 装载的仪表盘以文件为准，改完要 docker restart 容器重新装载（或直接在 UI 改，但会被文件覆盖）。

2.8 效果

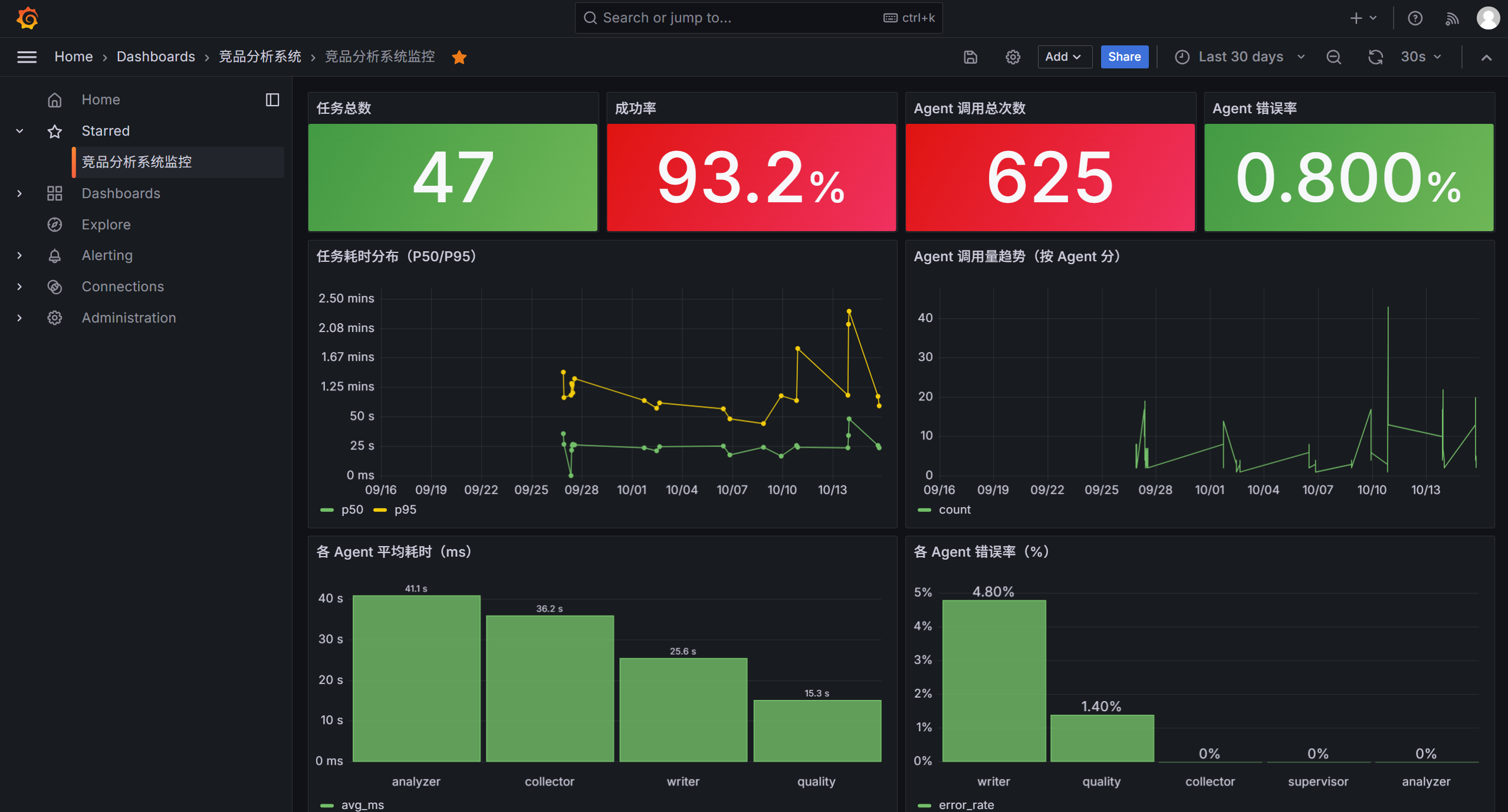

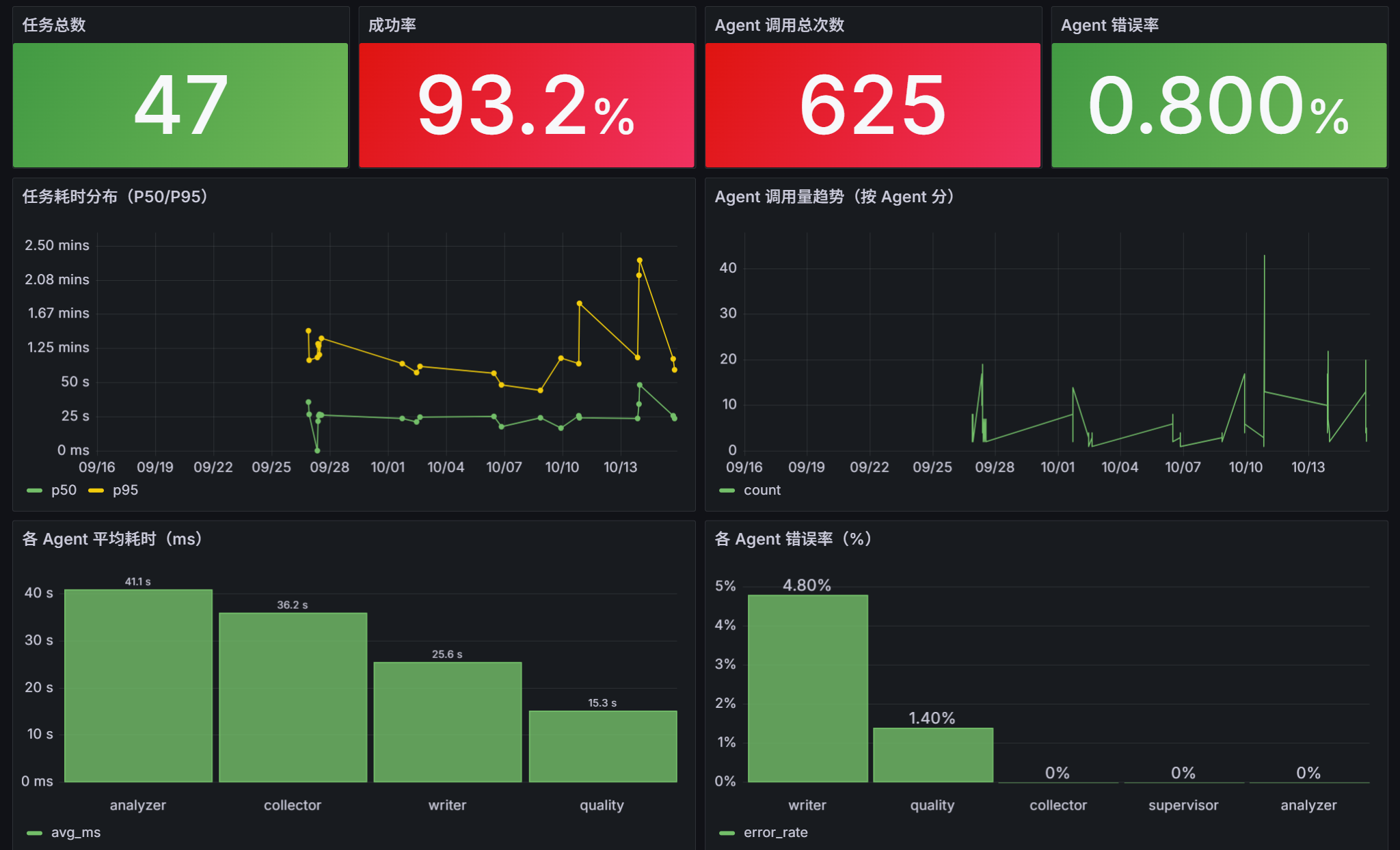

最终仪表盘顶部是四张 Stat 卡（任务总数 / 成功率 / 调用量 / 错误率），中部时序图看趋势，底部表格直接列出最近的 Badcase------点开 error 字段就能回到具体哪次调用出了问题。仪表盘默认时间范围 now-30d、30 秒自动刷新，无需任何人工操作。

从「想看系统状态」到「打开浏览器一个标签页」，这套监控把系统的运行状态变成了一份随时可看的活文档------而且它的每一像素都对应着一条你能读懂的 SQL，没有任何黑盒。

三、什么时候才轮到 Prometheus 上场

直连业务库不是银弹，它的边界很清晰：

高频采集撑不住：SQL 聚合是对业务库的真实查询，QPS 高、面板多时会给数据库压力；Prometheus 的 TSDB 就是为高频写入+降采样设计的；
不适合基础设施指标：CPU、内存、网络这类数据本来就不在业务表里，需要 node_exporter；
告警语义不同：PromQL 算「5 分钟内错误率 > 1%」很自然，SQL 也能写但表达成本高。

我的建议是分层演进：业务监控（低频、已有落库数据）→ Grafana 直连数据库起步；基础设施指标和告警体系成熟了 → 再补 Prometheus，Grafana 同时挂两个数据源。 CAS 现在的单机场景，前者就够了。

总结

回顾这篇的三个核心认知：

Grafana 不采集、不存储任何数据，它只是「定时执行查询 + 渲染」的可视化引擎，数据源决定了查询语言；
业务表天然是监控数据源------带时间戳的业务数据按窗口聚合就是曲线，选型的分水岭在「数据此刻在哪」；
配置即代码：provisioning 让数据源、仪表盘全部进 Git，环境可重建、变更有记录。

如果你也想动手，最小路径是：docker run 起 Grafana → 写一个 datasource yml 连上你手头任意一个 MySQL/PG → 用 $__timeFilter 写一条聚合 SQL 出第一张时序图。相信我，看到自己业务表的数据变成曲线的那一刻，你会开始用新的眼光审视自己的表结构设计。

本文实战部分基于我的开源项目 CAS（多 Agent 竞品分析系统），完整配置见仓库 docker/grafana/ 目录；配图源文件与 17 个面板的完整 SQL 均在仓库中。
