BMS 通信开发实战：从 PMBus 协议到数据采集的完整指南

摘要：本文面向电池管理系统（BMS）开发工程师，系统讲解 PMBus 协议在电池通信中的实际落地方法。内容涵盖 PMBus 核心概念与 BMS 适配场景、硬件拓扑与电气特性检查、开发环境搭建、基础读写指令与数据解析、电池状态监测、充放电控制策略、故障报警机制、通信异常排查、多从机地址冲突解决以及系统稳定性优化等十大主题，提供从硬件设计到软件实现的完整工程化指南，帮助读者从零构建稳定可靠的 PMBus 通信系统。
关键词：PMBus；BMS；电池管理系统；SMBus；I2C；电池通信；状态监测；充放电控制；故障保护

在电池管理系统（BMS）的开发过程中，如何高效、可靠地与电池组进行通信往往是工程师面临的首要挑战。传统的模拟信号采集虽然直观，但在面对多串电池组复杂的状态监测和控制需求时，显得力不从心。此时，PMBus（电源管理总线）协议凭借其基于 SMBus 的物理层标准、丰富的命令集以及成熟的错误处理机制，成为了连接主控 MCU 与智能电池从机设备的理想桥梁。许多开发者在初次接触 PMBus 时，容易陷入对协议细节的迷茫，或者在硬件调试阶段因电气特性不匹配而导致通信失败，不仅浪费了开发时间，还可能损坏昂贵的电池样本。

这篇文章将聚焦于 PMBus 协议在 BMS 系统中的实际落地应用，从最基础的硬件拓扑搭建到上层控制策略的代码实现，提供一套完整的工程化指南。无论你是正在设计储能系统的嵌入式工程师，还是希望深入理解电池通信协议的科研人员，都能从中找到解决具体痛点的方案。我们将跳过枯燥的理论堆砌，直接切入开发中高频遇到的实际问题：如何正确配置上拉电阻？如何解析复杂的电池状态字？如何在多从机环境下避免地址冲突？以及如何构建健壮的故障保护机制？通过本文的分享，你将掌握从零构建一个稳定 PMBus 通信系统的关键步骤，让电池数据的读取与控制变得清晰可控。

① PMBus 协议核心概念与 BMS 适配场景

PMBus 本质上是建立在 SMBus 2.0 物理层之上的一套应用层协议规范，专为电源管理和电池监控系统设计。与通用的 I2C 总线相比，PMBus 定义了标准化的命令代码和数据格式，这意味着不同厂商生产的符合 PMBus 规范的电池管理芯片或从机模块，可以在同一套主机系统中无缝互换，极大地降低了系统集成的复杂度。在 BMS 应用场景中，这一特性尤为重要，因为电池组往往需要频繁更换或升级，而主控程序无需针对每一款新电池重新编写底层驱动。

PMBus 的核心优势在于其"状态导向"的通信机制。它不仅仅传输电压、电流等原始数据，更通过 Status 寄存器实时反馈电池的健康状态、充电标志、放电标志以及各类故障信息。这种机制使得主机 MCU 能够快速判断电池是否处于安全运行区间，从而做出及时的充放电决策。此外，PMBus 支持分页（Page）操作，允许单个从机设备管理多个电池回路或通道，这对于高电压、多串并结构的动力电池组来说，是简化布线和管理逻辑的关键。理解这些核心概念，是后续进行硬件设计和软件架构的前提。

1.1 PMBus 与 I2C/SMBus 的关系

很多新手容易把 PMBus、SMBus 和 I2C 混为一谈，这里用一个简单的类比帮你理清三者的关系：

I2C 是最底层的物理总线标准，定义了时钟线（SCL）、数据线（SDA）、起始/停止条件、ACK 应答等基础电气与时序规范。
SMBus 在 I2C 基础上做了更严格的时序约束（如超时机制、最小/最大时钟频率），并增加了 PEC 校验等可靠性特性，更适合对稳定性要求高的电源场景。
PMBus 则是在 SMBus 之上定义的一套"命令字典"，规定了 OPERATION、VOUT_COMMAND、STATUS_WORD 等标准命令的地址和含义，让不同厂商的设备能"说同一种语言"。

简单来说：I2C 是"路"，SMBus 是"交规"，PMBus 是"导航指令"。开发时你只需要关心 PMBus 命令层，底层时序由 SMBus/I2C 控制器自动处理。

1.2 为什么 BMS 需要 PMBus 而不是裸 I2C？

在 BMS 项目中，直接用裸 I2C 通信虽然可行，但会遇到几个实际痛点：

痛点	裸 I2C 的局限	PMBus 的解决方案
设备兼容性	每个芯片的寄存器地址和格式各不相同，换芯片就要重写驱动	标准命令统一，换芯片只需改配置参数
故障反馈	只能读到原始数据，异常状态需要自己轮询判断	`STATUS_WORD` 等状态寄存器直接给出故障位
数据可靠性	无校验机制，干扰下易出错	底层 SMBus PEC 校验 + 应用层合理性检查
多通道管理	每个通道需要独立地址和总线	分页（Page）机制，一个从机管理多路电池

1.3 典型 BMS 适配场景

PMBus 在 BMS 中最常见的适配场景包括：

储能系统（ESS）：多串锂电池组的状态监测与均衡控制，PMBus 的分页机制可以高效管理多个电芯回路。
电动工具/无人机：高倍率充放电场景，需要毫秒级的过流、过温保护，PMBus 的硬件保护阈值设定非常契合。
数据中心备电（BBU）：要求高可靠性和热插拔能力，PMBus 的标准命令让不同品牌的电池模块可以即插即用。
车载 BMS：多从机、多通道的复杂拓扑，PMBus 的地址管理和状态上报机制能显著简化软件架构。

1.4 开发前的协议速查清单

在进入硬件设计之前，建议先确认以下几点，避免后续返工：

确认电池管理芯片是否真正支持 PMBus（部分芯片仅兼容 SMBus，命令集不完整）。
查阅数据手册，确认芯片支持的数据格式（线性格式还是 IEEE 754 浮点）。
确认从机地址是否可配置（引脚硬编码还是寄存器可写）。
确认芯片支持的分页数量，评估是否满足多通道需求。
确认 ALERT 引脚是否引出，用于硬件中断通知。

完成这些确认后，就可以放心进入下一节的硬件连接设计。

② 硬件连接拓扑与电气特性检查

硬件连接的可靠性是 PMBus 通信成功的基石。典型的 PMBus 拓扑结构采用主从模式，主机（通常是 MCU）通过 SCL（时钟线）和 SDA（数据线）连接到一个或多个从机（电池管理芯片）。由于 SMBus/PMBus 规范对总线电容和上升时间有严格要求，硬件设计时必须注意以下几点。首先，总线必须配置适当的上拉电阻。不同于普通 I2C 可能使用 4.7kΩ或 10kΩ，PMBus 通常推荐在 3.3V 或 5V 电压下使用 1kΩ至 2.2kΩ的上拉电阻，以确保在最大总线电容（通常为 400pF）下，信号上升时间不超过 300ns，满足 100kHz 或更高频率的通信需求。

其次，电气隔离与电平匹配不容忽视。如果主机 MCU 工作在 3.3V 逻辑电平，而从机电池芯片工作在 5V 环境，必须使用双向电平转换电路，防止高压损坏 MCU 引脚。同时，考虑到电池组可能存在的高压共模干扰，建议在 SCL 和 SDA 线上串联小阻值电阻（如 33Ω-100Ω）以抑制高频噪声，并在靠近连接器处增加 TVS 二极管进行静电防护。在实际焊接完成后，务必使用示波器测量总线波形，确认低电平电压低于 0.4V，高电平电压高于 2.1V（对于 3.3V 系统），且波形无明显的振铃或过冲，这是后续软件调试顺利进行的物理保障。

2.1 典型拓扑结构：单主机多从机

在 BMS 项目中，最常见的拓扑是一个主机 MCU 挂载多个电池从机。根据从机数量和布线距离，可以选用两种接法：

星型拓扑：每个从机都从主机引脚直接引出 SCL/SDA，适合从机数量少（2-4 个）、距离近的场景。优点是信号质量好，缺点是占用主机引脚多。
总线型拓扑：所有从机共享同一条 SCL/SDA 总线，通过地址区分设备。适合从机数量多、需要统一管理的场景，也是 PMBus 最推荐的接法。

无论哪种接法，都要注意总线总电容不能超过 400pF。估算方法很简单：每个从机引脚约 10pF，加上 PCB 走线每厘米约 1pF，再加上连接器寄生电容。如果总电容超标，通信就会变得不稳定，此时应减少挂载数量或改用 MUX 分通道（详见第⑨节）。

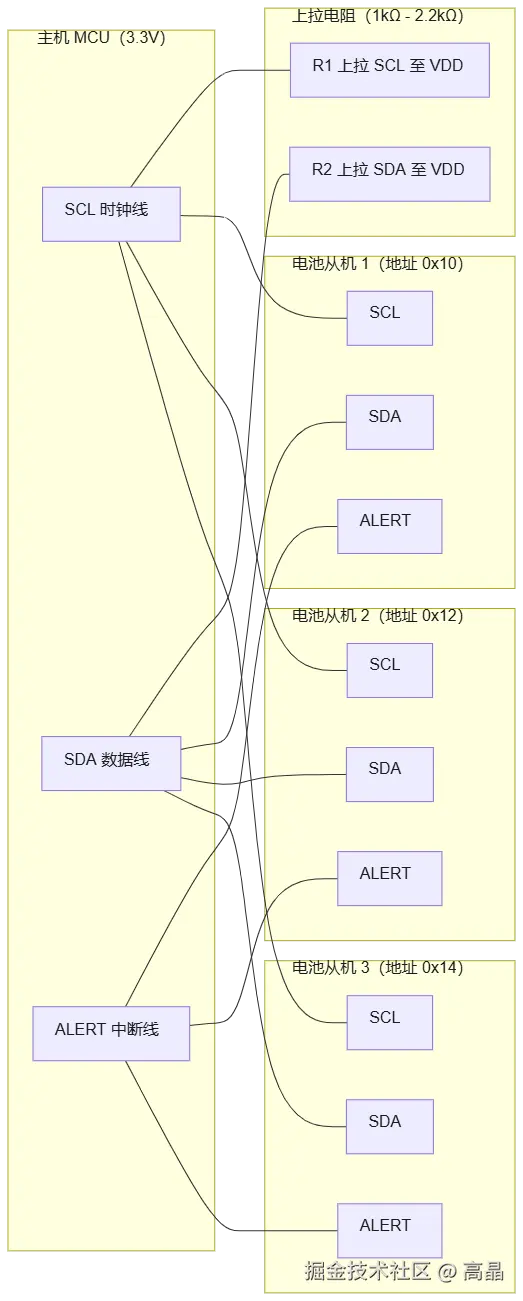

下面是单主机多从机的典型硬件连接示意图，帮助你直观理解 SCL/SDA 的走线关系：

读图要点：所有从机的 SCL 并联到同一条时钟线、SDA 并联到同一条数据线，通过各自不同的 SMBus 地址区分设备；SCL 和 SDA 各接一个上拉电阻到电源 VDD；ALERT 线为开漏输出，多个从机共享一条中断线，任一从机故障时拉低通知主机。若从机数量较多导致总线电容超过 400pF，可改用 MUX 分通道方案（详见第⑨节）。

2.2 上拉电阻怎么选？一张表帮你定

上拉电阻的取值直接影响信号上升时间，选大了信号爬升慢，选小了功耗高且可能拉不动。这里给出一张常用速查表：

总线电压	推荐上拉电阻	适用场景
3.3V	1kΩ - 2.2kΩ	标准 PMBus 场景，总线电容较大时选 1kΩ
5V	1kΩ - 2.2kΩ	5V 电平系统，注意功耗略高
3.3V（低速调试）	4.7kΩ - 10kΩ	仅用于低速调试（≤50kHz），正式产品不建议

经验法则：先用 2.2kΩ 起步，用示波器观察上升沿。如果上升沿太缓（超过 300ns），再逐步减小到 1kΩ。不要一开始就用 4.7kΩ，除非你确定总线电容很小。

2.3 电平转换：3.3V 与 5V 混接怎么办？

很多新手直接把 3.3V 的 MCU 和 5V 的电池芯片接在一起，结果要么通信失败，要么烧坏引脚。正确做法是使用双向电平转换电路，常见方案有两种：

分立 MOS 管方案：用 2 个 N 沟道 MOS 管（如 BSS138）搭成双向电平转换器，成本低、适合少量信号线。注意 MOS 管的栅极要接低电平侧电源（3.3V）。
专用电平转换芯片：如 TXS0102、PCA9306，内部已集成双向转换逻辑，使用更省心，适合对可靠性要求高的产品。

接线时务必确认：SCL 和 SDA 两条线都要转换，不能只转一条。转换后的高电平电压应等于从机侧电源电压，低电平仍要低于 0.4V。

2.4 电气特性检查清单（焊接后必做）

焊接完成后，别急着写代码，先用万用表和示波器做一轮检查，能省下大量调试时间：

用万用表确认 SCL/SDA 对地电压：空闲时应接近电源电压（上拉生效）。
用示波器测量上升沿时间，确认不超过 300ns（100kHz 模式）。
确认低电平 < 0.4V，高电平 > 2.1V（3.3V 系统）。
观察波形是否有振铃或过冲，若有则增大串联电阻或减小上拉。
确认所有从机地址无冲突（可用总线扫描工具验证）。
确认 ALERT 引脚已正确上拉，且能正常拉低触发中断。

完成这些检查后，物理链路基本就绪，可以进入下一节的开发环境搭建。

③ 开发环境搭建与通信工具配置

工欲善其事，必先利其器。在编写代码之前，搭建一个可视化的调试环境能极大提高开发效率。推荐使用支持 SMBus/PMBus 协议的专用硬件调试器，如 Total Phase Aardvark 或 Promira 平台，配合其上位机软件。这些工具可以模拟主机发送指令，实时抓取总线上的数据包，并自动解析 PMBus 标准命令的含义，帮助开发者直观地看到寄存器读写过程。

如果没有专用调试器，也可以利用带有 I2C 功能的开发板（如 Arduino、STM32 Nucleo）配合开源软件（如 Saleae Logic 分析仪配合解码插件）进行低成本调试。在软件配置层面，需要在主机工程中引入 PMBus 协议栈或自行封装底层驱动。关键是要配置正确的时序参数：设置 SCL 频率为 100kHz（标准模式）或 400kHz（快速模式），并开启内部超时机制以防总线死锁。初始化阶段，应先执行一次总线扫描，检测从机地址是否存在响应，确认物理链路畅通后再进行复杂的数据交互。

3.1 调试工具怎么选？一张表帮你定

不同阶段的调试需求不同，工具选型也各有侧重。这里给出一张常用工具对比表，方便你按预算和场景快速决策：

工具方案	成本	抓包能力	适用阶段	推荐指数
Total Phase Aardvark	较高（约 ¥2000+）	强，可实时抓取并解析 PMBus 命令	产品开发、协议调试	⭐⭐⭐⭐⭐
Total Phase Promira	高（约 ¥5000+）	极强，支持多通道与高速模式	复杂多从机系统、量产验证	⭐⭐⭐⭐⭐
Saleae Logic 逻辑分析仪	中（约 ¥500-1500）	强，配合解码插件可解析 SMBus/PMBus	波形分析、时序排查	⭐⭐⭐⭐
Arduino/STM32 开发板	低（约 ¥50-200）	弱，需自行写代码打印日志	学习验证、低成本原型	⭐⭐⭐

经验法则：新手入门先用 Arduino 或 Saleae 把链路跑通，理解 PMBus 命令交互过程；进入正式产品开发后，再投资 Aardvark 这类专用调试器，能大幅缩短寄存器调试时间。

3.2 软件配置三步走

无论用哪种硬件，主机端的软件配置都遵循同样的三步流程，照着做就能把环境搭起来：

引入协议栈或封装驱动 ：在工程中引入成熟的 PMBus 协议栈（如 TI 的 PMBus 库），或基于底层 I2C 驱动自行封装 ReadPmbusRegister / WritePmbusRegister 两个基础函数，后续所有命令都基于这两个函数展开。
配置时序参数：设置 SCL 频率为 100kHz（标准模式）或 400kHz（快速模式），并开启内部超时机制。PMBus 规范要求从机在 35ms 内未检测到时钟脉冲时释放总线，主机端务必同步开启超时复位，防止总线死锁。
初始化总线扫描：上电后先执行一次总线扫描，遍历 0x08-0x77 范围内的地址，检测哪些从机有 ACK 响应。这一步能快速确认物理链路是否畅通、地址是否冲突，是后续所有数据交互的前提。

3.3 总线扫描代码示例

下面给出一段简单的 C 语言总线扫描示例，帮你快速验证从机是否在线：

c 复制代码

// 扫描 PMBus 总线，打印所有有响应的从机地址
void ScanPmbusBus(void) {
    uint8_t addr;
    printf("开始扫描 PMBus 总线...\n");

    for (addr = 0x08; addr <= 0x77; addr++) {
        // 尝试向该地址发送一个字节，检测是否有 ACK 响应
        if (PmbusProbe(addr)) {
            printf("发现从机：0x%02X\n", addr);
        }
    }
    printf("扫描完成。\n");
}

// 探测函数：向指定地址发送 0x00 命令，返回是否有 ACK
bool PmbusProbe(uint8_t addr) {
    // 底层实现：发起 I2C 起始条件，发送 (addr<<1)|0x00（写位），
    // 若收到 ACK 则返回 true，否则返回 false，最后发送停止条件
    return I2C_Start() && I2C_WriteByte(addr << 1) && I2C_Stop();
}

读码要点：PMBus 从机地址是 7 位，左移一位后加上读写位（写为 0）组成完整字节。扫描时从 0x08 开始是因为 0x00-0x07 为保留地址，0x78-0x7F 为广播地址，均不用于普通从机。若扫描结果与预期不符，优先检查上拉电阻、电平转换和总线电容（详见第②节）。

完成以上配置并确认从机在线后，就可以进入下一节，开始学习基础读写指令与数据解析。

④ 基础读写指令操作与数据解析

PMBus 的指令集非常丰富，但日常开发中最常用的是几个基础命令。首先是 OPERATION 命令（0x01），用于控制从机的开启与关闭；其次是 STATUS 系列命令（0x78-0x7F），用于读取各类状态标志；最重要的是 VOUT、IOUT、TEMPERATURE 等数据读取命令。需要注意的是，PMBus 的数据格式并非简单的二进制整数，而是采用了线性格式（Linear Format）或 IEEE 754 浮点格式，具体取决于从机配置。

4.1 常用命令速查表

开发中最常用的 PMBus 命令并不多，这里整理成一张速查表，方便你写代码时随时查阅：

命令名称	命令码	读写方向	作用说明
`OPERATION`	0x01	写	控制从机开启/关闭输出
`CLEAR_FAULTS`	0x03	写	清除所有故障标志
`PAGE`	0x00	读/写	选择当前操作的从机通道/分页
`VOUT_MODE`	0x20	读	读取输出电压数据格式
`VOUT_COMMAND`	0x21	读/写	设定/读取目标输出电压
`VOUT_MAX`	0x24	读/写	设定/读取输出电压上限
`VOUT_MARGIN_HIGH`	0x25	读/写	设定/读取高裕量输出电压
`VOUT_MARGIN_LOW`	0x26	读/写	设定/读取低裕量输出电压
`VOUT_OV_FAULT_LIMIT`	0x40	读/写	设定/读取过压故障阈值
`VOUT_UV_FAULT_LIMIT`	0x44	读/写	设定/读取欠压故障阈值
`IOUT_OC_FAULT_LIMIT`	0x46	读/写	设定/读取过流故障阈值
`IOUT_OC_WARN_LIMIT`	0x4A	读/写	设定/读取过流预警阈值
`OT_FAULT_LIMIT`	0x4F	读/写	设定/读取过温故障阈值
`OT_WARN_LIMIT`	0x51	读/写	设定/读取过温预警阈值
`VIN_OV_FAULT_LIMIT`	0x55	读/写	设定/读取输入过压故障阈值
`VIN_UV_FAULT_LIMIT`	0x59	读/写	设定/读取输入欠压故障阈值
`STATUS_WORD`	0x79	读	读取 16 位全局状态字
`STATUS_VOUT`	0x7A	读	读取输出电压相关故障状态
`STATUS_IOUT`	0x7B	读	读取输出电流相关故障状态
`STATUS_INPUT`	0x7C	读	读取输入侧故障状态
`STATUS_TEMPERATURE`	0x7D	读	读取温度相关故障状态
`STATUS_CML`	0x7E	读	读取通信/逻辑/存储器故障状态
`STATUS_MFR_SPECIFIC`	0x80	读	读取厂商自定义状态
`READ_VIN`	0x88	读	读取实际输入电压
`READ_IIN`	0x89	读	读取实际输入电流
`READ_VOUT`	0x8B	读	读取实际输出电压
`READ_IOUT`	0x8C	读	读取实际输出电流
`READ_TEMPERATURE_1`	0x8D	读	读取温度值
`READ_TEMPERATURE_2`	0x8E	读	读取第二路温度值
`READ_POUT`	0x96	读	读取实际输出功率
`READ_PIN`	0x97	读	读取实际输入功率
`MFR_ID`	0x99	读	读取厂商 ID
`MFR_MODEL`	0x9A	读	读取器件型号
`MFR_REVISION`	0x9B	读	读取器件版本号
`MFR_SERIAL`	0x9E	读	读取器件序列号
`PMBUS_REVISION`	0x98	读	读取 PMBus 协议版本
`SMBALERT_MASK`	0x1B	读/写	屏蔽/读取 ALERT 中断源
`WRITE_PROTECT`	0x10	写	设置写保护级别，防止误改配置

经验法则 ：0x8B-0x8D 是 PMBus 规范中标准的"读取实际值"命令区段，绝大多数电池芯片都遵循这一约定。但不同厂商对 VOUT_COMMAND 等写入命令的地址可能略有差异，务必以数据手册为准。

4.2 读写操作封装

在编写业务逻辑之前，建议先把底层读写操作封装成两个基础函数。这样后续所有命令的读写都基于这两个函数展开，代码更清晰、也更容易维护：

c 复制代码

// 读取 PMBus 从机寄存器（16 位数据）
uint16_t ReadPmbusRegister(uint8_t addr, uint8_t cmd) {
    uint16_t data = 0;

    // 1. 发起起始条件，发送从机地址 + 写位
    I2C_Start();
    I2C_WriteByte((addr << 1) | 0x00);

    // 2. 发送命令码
    I2C_WriteByte(cmd);

    // 3. 重新发起起始条件（重复起始），发送从机地址 + 读位
    I2C_Start();
    I2C_WriteByte((addr << 1) | 0x01);

    // 4. 读取高字节和低字节，最后发送 NACK + 停止条件
    data = (uint16_t)I2C_ReadByte(ACK) << 8;
    data |= I2C_ReadByte(NACK);
    I2C_Stop();

    return data;
}

// 写入 PMBus 从机寄存器（16 位数据）
void WritePmbusRegister(uint8_t addr, uint8_t cmd, uint16_t data) {
    // 1. 发起起始条件，发送从机地址 + 写位
    I2C_Start();
    I2C_WriteByte((addr << 1) | 0x00);

    // 2. 发送命令码
    I2C_WriteByte(cmd);

    // 3. 发送数据高字节和低字节
    I2C_WriteByte((uint8_t)(data >> 8));
    I2C_WriteByte((uint8_t)(data & 0xFF));

    // 4. 发送停止条件
    I2C_Stop();
}

读码要点 ：PMBus 读取操作采用"重复起始条件"（Repeated Start）机制------先写命令码，再切换为读模式读取数据。写入操作则相对简单，直接依次发送命令码和数据即可。注意数据字节序为高字节在前（Big-Endian），与大多数 I2C 外设一致。

4.3 线性格式数据解析

以最常见的线性格式为例，数据由一个 16 位的值组成，高 11 位为尾数（N），低 5 位为指数（R）。实际物理量的计算公式为： $Value=N×2RValue = N \times 2^R$ Value=N×2R。例如，读取到的电压寄存器值为 0x0C80，解析时需先分离出 N 和 R，再代入公式计算得到真实的伏特数。以下是一个简单的 C 语言解析示例：

c 复制代码

// 解析 PMBus 线性格式数据
float ParsePmbusLinear(uint16_t raw_data) {
    int16_t n = (int16_t)(raw_data & 0xFFE0); // 提取高 11 位，注意符号扩展
    int8_t r = (int8_t)(raw_data & 0x001F);   // 提取低 5 位

    // 处理负数补码 (如果 N 是负数)
    if (n & 0x0800) {
        n |= 0xF000;
    }

    return (float)n * powf(2.0f, (float)r);
}

// 使用示例：读取电压寄存器后调用
uint16_t vout_raw = ReadPmbusRegister(0x8B); // 假设 0x8B 是 VOUT 命令
float voltage = ParsePmbusLinear(vout_raw);

4.4 完整读取流程示例

把上面的封装串起来，一个完整的电压读取流程就清晰了。下面这段代码演示了从读取原始值到解析出工程单位的全过程：

c 复制代码

// 完整示例：读取电池电压并解析为伏特
float ReadBatteryVoltage(uint8_t slave_addr) {
    // 1. 读取 VOUT_READ 命令的原始 16 位数据
    uint16_t raw = ReadPmbusRegister(slave_addr, 0x8B);

    // 2. 解析线性格式，得到实际电压值（单位：V）
    float voltage = ParsePmbusLinear(raw);

    // 3. 合理性检查：电压应在 0-100V 范围内，超出则视为异常
    if (voltage < 0.0f || voltage > 100.0f) {
        printf("警告：电压值异常 %.2fV，原始数据 0x%04X\n", voltage, raw);
        return 0.0f;
    }

    return voltage;
}

经验法则 ：解析出的数据务必做合理性检查。电池电压不可能瞬间跳变 5V，电流不可能超过物理极限。若解析出的数据违反物理常识，应视为无效数据，丢弃该帧并重读，而不是盲目信任（详见第⑧节）。

这段代码展示了如何将原始的十六进制寄存器值转换为工程单位，这是所有数据分析的基础。务必查阅具体电池芯片的数据手册，确认其采用的数据格式类型，否则解析出的数值将完全错误。掌握这些基础读写操作后，就可以进入下一节，实现电池状态的实时监测功能。

4.5 读取 STATUS_WORD 的完整时序图

理解了读写封装和线性格式解析后，我们再来看一个实际场景：主机读取从机的 STATUS_WORD（0x79）寄存器。下面这张时序图完整展示了从发起起始条件到停止条件的每一步通信过程，以及每一步对应的时序要求：

读图要点 ：整个读取过程共 8 个关键步骤。其中重复起始条件 （第④步）是 PMBus 读取操作的核心------它让主机在写完命令码后无需停止总线，直接切换为读模式，从而保证读操作的原子性。ACK/NACK 响应窗口均发生在每个字节的第 9 个时钟周期：前 7 个字节由从机应答 ACK，最后一个数据字节（低字节）由主机发送 NACK，通知从机不再继续发送。若在 ACK 窗口内检测不到应答，说明从机未在线或地址错误，应结合第⑧节的超时机制进行排查。

⑤ 电池状态监测功能实现步骤

实时监测电池状态是 BMS 的核心任务。实现这一功能需要周期性轮询从机的 STATUS_WORD（0x79）和 STATUS_VOUT、STATUS_IOUT 等专用状态寄存器。STATUS_WORD 是一个 16 位的全局状态字，每一位代表一种特定的异常或工作状态，如"输入欠压"、"输出过流"、"温度过高"或"充电器故障"。

5.1 STATUS_WORD 位定义速查

在写代码之前，先搞清楚 STATUS_WORD 每一位的含义。不同厂商的芯片位定义可能略有差异，但 PMBus 规范给出了标准约定，绝大多数电池芯片都遵循这一布局：

位（Bit）	含义	说明
Bit 15	VOUT 故障	输出电压相关故障（过压/欠压）
Bit 14	IOUT/POUT 故障	输出电流或功率相关故障
Bit 13	输入电压/电流/功率故障	VIN 侧异常
Bit 12	温度故障	芯片或电池温度超限
Bit 11	CML 故障	通信/逻辑/存储器错误
Bit 10	厂商自定义故障	芯片厂商私有定义
Bit 9	其他故障	未归类故障
Bit 8	未知故障	无法归类的异常
Bit 7	忙（Busy）	从机正在处理，暂不可通信
Bit 6	关闭（OFF）	输出被关闭
Bit 5	VOUT 过压告警	输出电压接近过压阈值
Bit 4	IOUT 过流告警	输出电流接近过流阈值
Bit 3	输入过压/欠压告警	输入侧电压异常预警
Bit 2	温度告警	温度接近上限预警
Bit 1	电源良好（POWER_GOOD#）	输出未达到设定值时为 1
Bit 0	忙（Busy）	从机忙，无法响应新命令

经验法则 ：高 8 位（Bit 15-8）是故障位 ，一旦置位表示发生了需要处理的异常；低 8 位（Bit 7-0）是状态/告警位，用于指示当前工作状态或预警。开发时建议先屏蔽掉厂商自定义位（Bit 10），避免误判。

5.2 状态机模型设计

在代码实现上，建议建立一个状态机模型。每个采样周期，主机读取 STATUS_WORD，通过位掩码操作快速判断是否有故障发生。若无故障，则继续读取电压、电流、剩余容量（SOC）等模拟量数据，并更新显示界面或上传云端。若发现某一位被置位，则立即进入对应的故障处理分支，记录故障代码并触发保护动作。

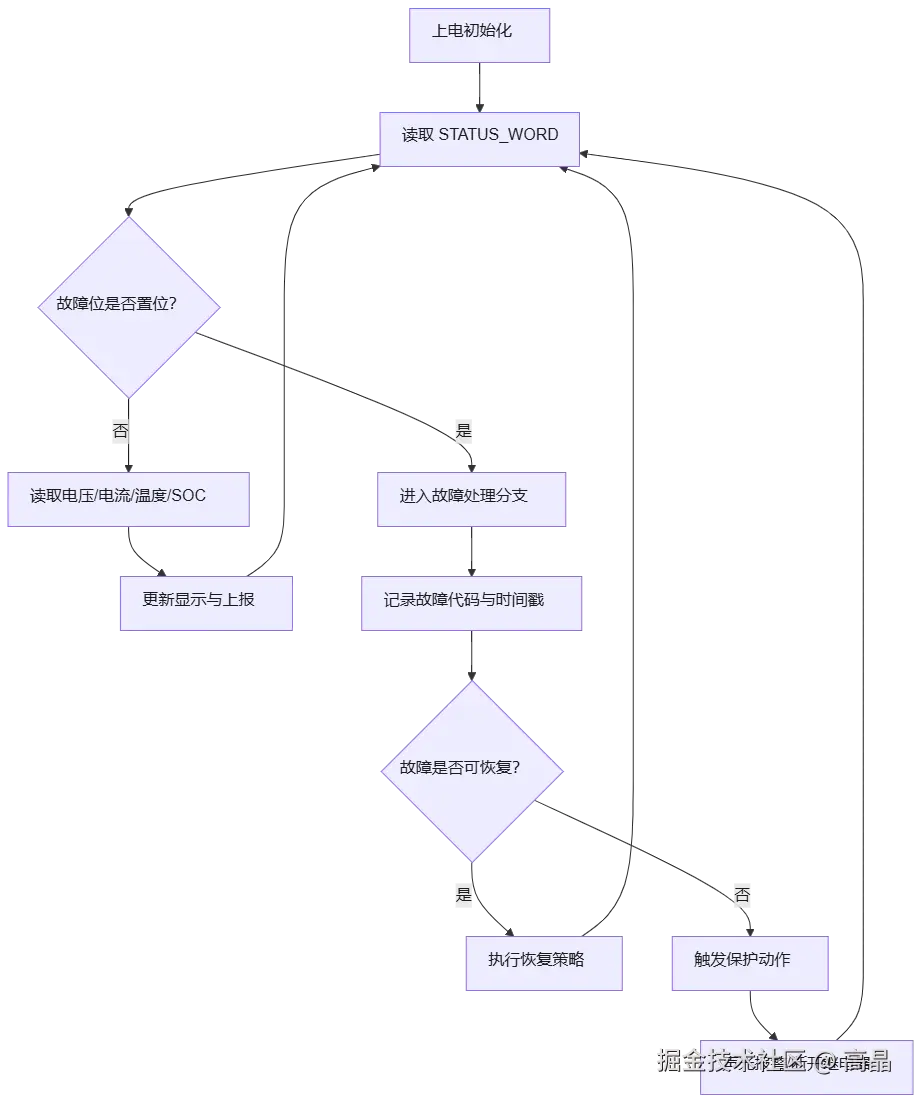

下面是一个典型的状态机流转示意：

5.3 状态监测代码示例

下面给出一个完整的电池状态监测函数，演示如何读取 STATUS_WORD 并通过位掩码判断故障类型：

c 复制代码

// 定义 STATUS_WORD 关键位掩码
#define STATUS_VOUT_FAULT      (1 << 15)  // 输出电压故障
#define STATUS_IOUT_FAULT      (1 << 14)  // 输出电流故障
#define STATUS_VIN_FAULT       (1 << 13)  // 输入侧故障
#define STATUS_TEMP_FAULT      (1 << 12)  // 温度故障
#define STATUS_CML_FAULT       (1 << 11)  // 通信/逻辑故障
#define STATUS_MFR_FAULT       (1 << 10)  // 厂商自定义故障
#define STATUS_OTHER_FAULT     (1 << 9)   // 其他故障
#define STATUS_UNKNOWN_FAULT   (1 << 8)   // 未知故障
#define STATUS_VOUT_OV_WARN    (1 << 5)   // 输出电压过压告警
#define STATUS_IOUT_OC_WARN    (1 << 4)   // 输出电流过流告警
#define STATUS_TEMP_WARN       (1 << 2)   // 温度告警

// 电池状态监测主函数：返回 0 表示正常，非 0 表示故障码
uint8_t MonitorBatteryStatus(uint8_t slave_addr) {
    // 1. 读取 STATUS_WORD（16 位全局状态字）
    uint16_t status = ReadPmbusRegister(slave_addr, 0x79);

    // 2. 先检查高 8 位的故障位（Bit 15-8）
    if (status & STATUS_VOUT_FAULT) {
        printf("故障：输出电压异常！\n");
        HandleVoutFault();
        return 0x01;
    }
    if (status & STATUS_IOUT_FAULT) {
        printf("故障：输出电流异常！\n");
        HandleIoutFault();
        return 0x02;
    }
    if (status & STATUS_TEMP_FAULT) {
        printf("故障：温度过高！\n");
        HandleTempFault();
        return 0x03;
    }
    if (status & STATUS_CML_FAULT) {
        printf("故障：通信错误！\n");
        HandleCmlFault();
        return 0x04;
    }

    // 3. 再检查低 8 位的告警位（Bit 7-0）
    if (status & STATUS_TEMP_WARN) {
        printf("告警：温度接近上限，建议降低充电电流\n");
    }
    if (status & STATUS_IOUT_OC_WARN) {
        printf("告警：电流接近过流阈值\n");
    }

    // 4. 无故障时，读取模拟量数据并更新
    if (status == 0x0000) {
        float voltage = ReadBatteryVoltage(slave_addr);
        float current = ReadBatteryCurrent(slave_addr);
        float temp    = ReadBatteryTemperature(slave_addr);
        UpdateDisplay(voltage, current, temp);
    }

    return 0; // 正常
}

// 主循环：周期性调用监测函数
void BatteryMonitorTask(void) {
    while (1) {
        uint8_t fault_code = MonitorBatteryStatus(0x10);
        if (fault_code != 0) {
            // 记录故障并触发保护动作
            LogFault(fault_code);
            TriggerProtection(fault_code);
        }
        DelayMs(100); // 100ms 采样周期
    }
}

读码要点 ：监测逻辑分两层------先查故障位 （高 8 位），一旦置位立即进入处理分支；再查告警位 （低 8 位），仅提示不中断。STATUS_WORD 为 0x0000 时才代表完全正常。若读取到非 0 值但所有已知位都未匹配，说明芯片有厂商自定义位，应查阅数据手册补充定义。

5.4 故障处理与恢复策略

当检测到故障时，不要立即盲目复位，而应区分可恢复故障 和不可恢复故障：

可恢复故障（如温度告警、过流告警）：记录告警次数，若连续 N 次采样仍存在，再升级为故障处理；期间可尝试降低充电电流或暂停充电，观察状态是否恢复。
不可恢复故障 （如通信 CML 错误、硬件过压）：立即触发保护动作------关闭输出（写 OPERATION 为 0x00）、断开继电器、上报远程服务器，并等待人工介入。

例如，当检测到"温度过高"位有效时，系统应立即停止充电请求，并记录最高温度值以备后续分析。这种分层级的状态监测机制，既能保证正常工况下的高效数据采集，又能确保异常情况下的快速响应。建议将采样周期设为 100ms-500ms，既能及时捕捉异常，又不会因频繁通信占用过多总线带宽。

⑥ 充放电控制策略的代码落地

PMBus 不仅用于读取数据，还支持主机对从机进行反向控制，从而实现精准的充放电管理。主要通过写入 OPERATION 命令来控制电源输出的开关，以及写入 VOUT_COMMAND、IOUT_COMMAND 来设定目标电压和电流限值。在实现充放电策略时，应采用闭环控制思路，将「设定目标 → 读取反馈 → 动态修正」串成一个完整的控制环。

6.1 控制命令速查

在写控制代码之前，先明确几个核心控制命令的用法。控制类命令与读取类命令最大的区别在于：写入方向为主机 → 从机，且部分命令需要先解除写保护才能生效。下面这张表覆盖了充放电控制中最常用的命令：

命令名称	命令码	读写方向	作用说明	典型取值
`OPERATION`	0x01	写	控制输出开关与工作模式	0x00 关闭；0x80 开启（具体位定义见数据手册）
`VOUT_COMMAND`	0x21	读/写	设定目标输出电压（线性格式）	如 0x0C80 对应 12.8V
`IOUT_COMMAND`	0x3A	读/写	设定目标输出电流（线性格式）	如 0x0A00 对应 5.0A
`VOUT_MAX`	0x24	读/写	设定输出电压上限，防止误写超限	建议设为电池最高允许电压
`IOUT_OC_FAULT_LIMIT`	0x46	读/写	设定过流故障阈值（硬件保护）	建议设为额定电流的 1.2 倍
`IOUT_OC_WARN_LIMIT`	0x4A	读/写	设定过流预警阈值（软件告警）	建议设为额定电流的 1.0 倍
`CLEAR_FAULTS`	0x03	写	清除故障标志，恢复输出前必须执行	写入任意值即可触发清除
`WRITE_PROTECT`	0x10	写	设置写保护级别，防止误改配置	0x00 解除保护；0x20 仅保护关键命令
`PAGE`	0x00	读/写	选择当前操作的从机通道/分页	多通道电池组必用

经验法则 ：IOUT_COMMAND 的地址（0x3A）在不同厂商芯片上可能略有差异，务必以数据手册为准。写入前先设置 VOUT_MAX 和 IOUT_OC_FAULT_LIMIT 作为软件层面的「安全护栏」，防止异常设定值直接作用于电池。

写入控制命令的标准流程

控制命令的写入顺序直接影响安全性，建议遵循以下三步：

解除写保护 ：先写 WRITE_PROTECT（0x10）为 0x00，否则部分芯片会拒绝修改 VOUT_COMMAND 等关键寄存器。
设置安全护栏 ：依次写入 VOUT_MAX、IOUT_OC_FAULT_LIMIT，确保即使后续误写超限值，硬件保护也能兜底。
写入目标值并开启输出 ：写入 VOUT_COMMAND / IOUT_COMMAND，最后写 OPERATION 为 0x80 开启输出。

下面给出一段封装好的控制命令写入示例，把「解除保护 → 设护栏 → 写目标 → 开输出」串成一个原子操作：

c 复制代码

// 安全地写入控制命令：先解除保护，再设护栏，最后写目标值
void SafeWriteControlCommand(uint8_t slave_addr, uint8_t cmd, uint16_t value) {
    // 1. 解除写保护（部分芯片默认开启写保护）
    WritePmbusRegister(slave_addr, 0x10, 0x00); // WRITE_PROTECT = 0x00

    // 2. 写入目标值
    WritePmbusRegister(slave_addr, cmd, value);

    // 3. 重新开启写保护，防止后续误改
    WritePmbusRegister(slave_addr, 0x10, 0x20); // 仅保护关键命令
}

// 开启输出：先清故障，再置 OPERATION = 0x80
void EnableOutput(uint8_t slave_addr) {
    WritePmbusRegister(slave_addr, 0x03, 0x00); // CLEAR_FAULTS
    WritePmbusRegister(slave_addr, 0x01, 0x80); // OPERATION ON
}

// 关闭输出：直接写 OPERATION = 0x00
void DisableOutput(uint8_t slave_addr) {
    WritePmbusRegister(slave_addr, 0x01, 0x00); // OPERATION OFF
}

读码要点 ：SafeWriteControlCommand 每次写入前都先解除写保护、写完后重新开启，避免因意外干扰导致配置被篡改。EnableOutput 先执行 CLEAR_FAULTS 再开启输出，是因为从机在故障锁存状态下会拒绝开启------必须先清故障标志，否则 OPERATION 写入会被忽略。这一细节是很多新手「输出开不起来」的常见原因。

6.2 闭环控制框架

充放电控制的核心是一个闭环调节循环：主机根据当前电池状态（SOC、电压、温度）计算目标值，写入 PMBus 命令寄存器，再读取实际反馈值，若偏差超阈值则动态修正。一个完整的闭环控制环路由四个环节组成：

设定目标（Setpoint）：根据充电策略（如恒流阶段的目标电流、恒压阶段的目标电压）确定期望值。
读取反馈（Feedback） ：通过 READ_IOUT（0x8C）、READ_VOUT（0x8B）等命令读取实际输出值。
计算偏差（Error）：比较目标值与反馈值，得到偏差量。
动态修正（Correction） ：将偏差量换算为 PMBus 线性格式，写入 IOUT_COMMAND / VOUT_COMMAND 寄存器。

下面给出一个完整的控制框架，包含状态枚举、闭环调节函数和带死区的 PID 修正逻辑：

c 复制代码

// 充放电控制主循环
typedef enum {
    CHARGE_PRE,      // 预充阶段
    CHARGE_CC,       // 恒流充电
    CHARGE_CV,       // 恒压充电
    CHARGE_FLOAT,    // 浮充阶段
    DISCHARGE,       // 放电模式
    IDLE            // 空闲待机
} ChargeState_t;

ChargeState_t g_charge_state = IDLE;

// 带死区的闭环调节：设定目标电流，读取反馈，动态修正
void ChargeControlLoop(float target_current, float measured_current) {
    // 1. 安全第一：检测到故障立即关闭输出
    if (system_status == FAULT_DETECTED) {
        WritePmbusRegister(0x10, 0x01, 0x00); // OPERATION OFF
        g_charge_state = IDLE;
        return;
    }

    // 2. 计算偏差，超过死区阈值才修正（避免频繁写寄存器）
    float error = fabsf(measured_current - target_current);
    if (error > DEADBAND_CURRENT) {  // 死区阈值，如 0.1A
        // 将目标电流转换为 PMBus 线性格式并写入
        uint16_t cmd_val = ConvertToPmbusLinear(target_current);
        WritePmbusRegister(0x10, 0x3A, cmd_val); // IOUT_COMMAND
    }

    // 3. 监测充满条件：电流降至目标容量的 5% 以下，切换浮充
    if (measured_current < 0.05f * target_capacity) {
        SwitchToFloatCharge();
    }
}

// 带 PID 的闭环调节（可选进阶版）
void ChargeControlLoopPID(float target_current, float measured_current) {
    static float integral = 0.0f;
    static float last_error = 0.0f;

    float error = target_current - measured_current;

    // 1. 比例项：当前偏差
    float p_term = KP * error;

    // 2. 积分项：累积偏差（带限幅，防止积分饱和）
    integral += error * CONTROL_PERIOD;
    integral = CLAMP(integral, -INTEGRAL_LIMIT, INTEGRAL_LIMIT);
    float i_term = KI * integral;

    // 3. 微分项：偏差变化率（抑制过冲）
    float d_term = KD * (error - last_error) / CONTROL_PERIOD;
    last_error = error;

    // 4. 合成输出并写入从机
    float correction = p_term + i_term + d_term;
    float new_target = target_current + correction;

    // 带死区：修正量过小时不写寄存器
    if (fabsf(correction) > DEADBAND_CURRENT) {
        uint16_t cmd_val = ConvertToPmbusLinear(new_target);
        WritePmbusRegister(0x10, 0x3A, cmd_val);
    }
}

读码要点 ：闭环控制的关键是带死区的调节------只有当偏差超过阈值（如 0.1A）时才写寄存器，避免因反馈噪声导致频繁写入、磨损寄存器。进阶版引入 PID 算法后，比例项（P）负责快速响应、积分项（I）消除稳态误差、微分项（D）抑制过冲，三者配合能让电流/电压更平滑地逼近目标值。无论哪种方案，每次写入前都要先检查系统故障标志，确保「安全优先」。实际项目中建议先用简单的死区调节跑通链路，再视调节效果决定是否升级到 PID。

6.3 多阶段充电策略实现

锂电池充电通常遵循「预充 → 恒流（CC）→ 恒压（CV）→ 浮充」四阶段曲线。下面用状态机实现完整的充电流程：

阶段切换条件与阈值定义

在写代码之前，先明确各阶段的切换条件和关键阈值。这些参数需要根据电池规格书和实际测试标定，下面给出一份常用默认值参考：

阶段	进入条件	退出条件	关键参数
预充（PRE）	电压低于预充阈值（如 3.0V）	电压达到预充阈值	预充电流 0.1C
恒流（CC）	电压达到预充阈值	电压达到恒压阈值（如 4.2V）	恒流电流 0.5C-1C
恒压（CV）	电压达到恒压阈值	电流降至浮充阈值（如 0.05C）	恒压电压 4.2V
浮充（FLOAT）	电流降至浮充阈值	手动停止或 SOC 达 100%	浮充电压 4.1V，浮充电流 0.05C

经验法则：预充阶段用小电流（0.1C）是为了避免过低的电压直接进入大电流充电导致电芯损伤；恒压阶段电流自然下降，当降至 0.05C 时认为电池已基本充满，转入浮充维持电量。各阈值务必以电池厂商数据手册为准，切勿照搬默认值。

c 复制代码

// 多阶段充电状态机
void ChargeStateMachine(uint8_t slave_addr) {
    float voltage = ReadBatteryVoltage(slave_addr);
    float current = ReadBatteryCurrent(slave_addr);
    float soc     = ReadBatterySOC(slave_addr);

    switch (g_charge_state) {
        case CHARGE_PRE:
            // 预充：电压过低时用小电流（0.1C）缓慢充电
            if (voltage >= PRE_CHARGE_VOLTAGE) {
                g_charge_state = CHARGE_CC;
                SetChargeCurrent(CC_CURRENT); // 切换到恒流电流
            } else {
                SetChargeCurrent(PRE_CURRENT); // 0.1C 预充电流
            }
            break;

        case CHARGE_CC:
            // 恒流充电：保持设定电流，直到电压达到恒压阈值
            SetChargeCurrent(CC_CURRENT);
            if (voltage >= CV_VOLTAGE) {
                g_charge_state = CHARGE_CV;
                SetChargeVoltage(CV_VOLTAGE); // 切换到恒压模式
            }
            break;

        case CHARGE_CV:
            // 恒压充电：保持电压，电流自然下降
            SetChargeVoltage(CV_VOLTAGE);
            if (current < FLOAT_CURRENT_THRESHOLD) {
                g_charge_state = CHARGE_FLOAT;
            }
            break;

        case CHARGE_FLOAT:
            // 浮充：维持涓流，防止自放电
            SetChargeVoltage(FLOAT_VOLTAGE);
            SetChargeCurrent(FLOAT_CURRENT);
            break;

        default:
            break;
    }
}

// 设置充电电流（封装 IOUT_COMMAND 写入）
void SetChargeCurrent(float current) {
    uint16_t cmd_val = ConvertToPmbusLinear(current);
    WritePmbusRegister(0x10, 0x3A, cmd_val);
    printf("设定充电电流：%.2fA\n", current);
}

// 设置充电电压（封装 VOUT_COMMAND 写入）
void SetChargeVoltage(float voltage) {
    uint16_t cmd_val = ConvertToPmbusLinear(voltage);
    WritePmbusRegister(0x10, 0x21, cmd_val);
    printf("设定充电电压：%.2fV\n", voltage);
}

读码要点：状态机用「电压/电流阈值」作为阶段切换条件，而非简单的定时器，这样能自适应不同容量的电池。每个阶段切换时都要重新写入对应的目标值，确保从机始终工作在正确的设定点。切换瞬间建议先写入目标电压/电流再切换状态，避免从机在旧设定点与新设定点之间跳变。

阶段切换的时序与安全细节

多阶段充电的切换时机直接影响电池寿命与安全，这里补充三个容易被忽略的细节：

切换前先写目标值 ：从 CC 切到 CV 时，应先写 VOUT_COMMAND 为恒压值，再切换状态标志，避免从机在切换瞬间仍按恒流模式输出。
切换后加稳定延时：每次切换后等待 50-100ms 再读取反馈，让从机内部环路稳定，避免读到过渡期的瞬时值导致误判。
异常回退保护：若恒压阶段电压异常回落（如接触不良），应回退到恒流阶段并告警，而不是继续按恒压模式硬充。

下面给出一个带切换保护的状态机增强版，演示如何安全地处理阶段切换：

c 复制代码

// 带切换保护的多阶段充电状态机
void ChargeStateMachineSafe(uint8_t slave_addr) {
    static uint8_t switch_wait = 0; // 切换稳定延时计数
    float voltage = ReadBatteryVoltage(slave_addr);
    float current = ReadBatteryCurrent(slave_addr);

    // 切换后等待稳定，避免过渡期误判
    if (switch_wait > 0) {
        switch_wait--;
        return;
    }

    switch (g_charge_state) {
        case CHARGE_PRE:
            if (voltage >= PRE_CHARGE_VOLTAGE) {
                SetChargeCurrent(CC_CURRENT);   // 先写目标电流
                g_charge_state = CHARGE_CC;     // 再切换状态
                switch_wait = 2;                // 等待 2 个周期（约 200ms）
            } else {
                SetChargeCurrent(PRE_CURRENT);
            }
            break;

        case CHARGE_CC:
            SetChargeCurrent(CC_CURRENT);
            if (voltage >= CV_VOLTAGE) {
                SetChargeVoltage(CV_VOLTAGE);   // 先写目标电压
                g_charge_state = CHARGE_CV;     // 再切换状态
                switch_wait = 2;
            }
            break;

        case CHARGE_CV:
            SetChargeVoltage(CV_VOLTAGE);
            if (current < FLOAT_CURRENT_THRESHOLD) {
                SetChargeVoltage(FLOAT_VOLTAGE);
                SetChargeCurrent(FLOAT_CURRENT);
                g_charge_state = CHARGE_FLOAT;
                switch_wait = 2;
            }
            // 异常回退：恒压阶段电压异常回落，回退到恒流
            if (voltage < CV_VOLTAGE - CV_FALLBACK_HYSTERESIS) {
                g_charge_state = CHARGE_CC;
                printf("告警：恒压阶段电压回落，回退到恒流\n");
            }
            break;

        case CHARGE_FLOAT:
            SetChargeVoltage(FLOAT_VOLTAGE);
            SetChargeCurrent(FLOAT_CURRENT);
            break;

        default:
            break;
    }
}

读码要点 ：增强版在每次切换后引入 switch_wait 稳定延时，避免过渡期读到瞬时值导致误判；同时为恒压阶段增加回退滞回 （CV_FALLBACK_HYSTERESIS），当电压异常回落时自动回退到恒流阶段，防止在接触不良等异常工况下继续硬充。这种「先写目标值、再切状态、加稳定延时」的写法，是工业级充电控制的标准做法。

6.4 放电控制与保护联动

放电控制相对简单，主要是设定放电电流上限，并联动第⑦节的硬件保护阈值。当电池进入低电量或高温状态时，主机应主动降低放电电流或切断输出。与充电控制不同，放电场景更强调「快速响应」与「分级降额」，因为放电回路一旦失控，轻则触发硬件保护、重则损坏电池或负载。

放电保护的分级策略

放电保护建议采用「三级降额」策略，避免因瞬时波动导致频繁断电：

保护级别	触发条件	动作	恢复条件
一级（预警）	SOC < 20% 或温度接近上限	降额到额定电流的 80%，仅提示	状态恢复正常后自动恢复
二级（降额）	SOC < 10% 或温度超过高温阈值	降额到额定电流的 50%，持续监测	状态恢复且稳定 N 个周期
三级（切断）	SOC < 5% 或温度超过临界阈值	立即切断输出（OPERATION OFF）	需人工介入或充电恢复

经验法则 ：一级、二级降额是「软保护」，通过软件调整 IOUT_OC_FAULT_LIMIT 实现；三级切断是「硬保护」，直接写 OPERATION 关闭输出。分级的好处是：轻微异常时系统仍能继续工作，只有严重异常才彻底断电，避免因 SOC 采样抖动导致负载频繁掉电。

放电控制代码实现

下面给出一个完整的放电控制函数，演示如何根据 SOC 和温度动态调整放电电流上限，并联动硬件保护：

c 复制代码

// 放电控制：根据 SOC 和温度动态调整放电电流上限
void DischargeControl(uint8_t slave_addr) {
    float soc  = ReadBatterySOC(slave_addr);
    float temp = ReadBatteryTemperature(slave_addr);

    // 1. 一级预警：SOC < 20% 或温度接近上限，降额到 80%
    if (soc < 20.0f || temp > WARN_TEMP_THRESHOLD) {
        SetDischargeCurrentLimit(0.8f * RATED_CURRENT);
        printf("预警：SOC=%.1f%%，T=%.1f℃，降额到 80%%\n", soc, temp);
    }

    // 2. 二级降额：SOC < 10% 或温度过高，降额到 50%
    if (soc < 10.0f || temp > HIGH_TEMP_THRESHOLD) {
        SetDischargeCurrentLimit(0.5f * RATED_CURRENT);
        printf("降额：SOC=%.1f%%，T=%.1f℃，降额到 50%%\n", soc, temp);
    }

    // 3. 三级切断：严重过放或过温，直接切断输出
    if (soc < 5.0f || temp > CRITICAL_TEMP_THRESHOLD) {
        WritePmbusRegister(0x10, 0x01, 0x00); // OPERATION OFF
        printf("紧急保护：切断放电回路\n");
        TriggerProtection(PROTECT_UNDER_VOLTAGE);
        return;
    }

    // 4. 正常工况：恢复额定放电电流
    if (soc >= 20.0f && temp <= WARN_TEMP_THRESHOLD) {
        SetDischargeCurrentLimit(RATED_CURRENT);
    }
}

// 设置放电电流上限（写入 IOUT_OC_FAULT_LIMIT 作为硬件保护）
void SetDischargeCurrentLimit(float current) {
    uint16_t cmd_val = ConvertToPmbusLinear(current);
    WritePmbusRegister(0x10, 0x46, cmd_val); // IOUT_OC_FAULT_LIMIT
}

读码要点 ：放电保护采用「分级降额」策略------先降额到 80%、再降到 50%、最后才切断，避免因瞬时波动导致频繁断电。同时把 IOUT_OC_FAULT_LIMIT 写入从机，让硬件比较器在主机来不及响应时也能毫秒级切断，形成「软件策略 + 硬件保护」的双保险。注意第 4 步的恢复逻辑：只有 SOC 和温度都回到安全区间时才恢复额定电流，防止在临界点反复抖动。

放电与充电的联动保护

在实际 BMS 中，放电控制不能孤立运行，还需要与充电控制、状态监测联动。下面给出一个放电场景下的联动保护示例，演示如何结合 STATUS_WORD 故障位与放电降额逻辑：

c 复制代码

// 放电联动保护：结合 STATUS_WORD 故障位与放电降额
void DischargeProtectionLinked(uint8_t slave_addr) {
    uint16_t status = ReadPmbusRegister(slave_addr, 0x79); // STATUS_WORD

    // 1. 硬件故障位优先：过流/过温/欠压故障直接切断
    if (status & STATUS_IOUT_FAULT) {
        WritePmbusRegister(0x10, 0x01, 0x00); // OPERATION OFF
        printf("硬件过流故障，切断放电回路\n");
        TriggerProtection(PROTECT_OVER_CURRENT);
        return;
    }
    if (status & STATUS_TEMP_FAULT) {
        WritePmbusRegister(0x10, 0x01, 0x00);
        printf("硬件过温故障，切断放电回路\n");
        TriggerProtection(PROTECT_OVER_TEMP);
        return;
    }

    // 2. 无硬件故障时，执行软件分级降额
    DischargeControl(slave_addr);

    // 3. 放电结束后，若检测到充电请求，需先清除故障标志
    if (system_command == CMD_CHARGE && (status & STATUS_FAULT_MASK)) {
        WritePmbusRegister(0x10, 0x03, 0x00); // CLEAR_FAULTS
        printf("放电结束，清除故障标志，准备充电\n");
    }
}

读码要点 ：联动保护的核心是「硬件故障位优先于软件策略」------只要 STATUS_WORD 中的过流/过温故障位置位，立即切断输出，不再执行降额逻辑。这是因为硬件比较器检测到的故障往往比软件轮询更及时、更可靠。放电结束后若要切换充电，必须先执行 CLEAR_FAULTS 清除锁存的故障标志，否则从机会拒绝开启输出（详见 6.1 节）。

放电保护的关键参数速查

最后，把放电控制涉及的关键阈值整理成一张速查表，方便你在写代码时对照标定：

参数	建议默认值	说明
`WARN_TEMP_THRESHOLD`	45℃	一级预警温度，降额到 80%
`HIGH_TEMP_THRESHOLD`	55℃	二级降额温度，降额到 50%
`CRITICAL_TEMP_THRESHOLD`	65℃	三级切断温度，立即关断
SOC 一级预警	20%	低电量预警，降额到 80%
SOC 二级降额	10%	低电量降额，降额到 50%
SOC 三级切断	5%	严重过放，立即关断
`IOUT_OC_FAULT_LIMIT`	额定电流 × 1.2	硬件过流保护阈值，写入从机

经验法则：以上阈值均为常用默认值，实际项目务必以电池厂商数据手册和实测标定为准。温度阈值建议留出 5-10℃ 的裕量，避免环境温度波动导致误触发；SOC 阈值则要考虑采样精度，防止在临界点反复切换降额级别。

6.5 完整控制任务整合

把上面的逻辑整合成一个周期调度的控制任务，主循环每 100ms 执行一次：

c 复制代码

// 充放电控制总任务：每 100ms 调用一次
void ChargeDischargeControlTask(uint8_t slave_addr) {
    // 1. 先读取状态，判断当前工作模式
    uint16_t status = ReadPmbusRegister(slave_addr, 0x79);
    if (status & STATUS_FAULT_MASK) {
        // 有故障：关闭输出，进入保护
        WritePmbusRegister(0x10, 0x01, 0x00);
        LogFault(status);
        return;
    }

    // 2. 根据系统指令选择充/放电模式
    if (system_command == CMD_CHARGE) {
        ChargeStateMachine(slave_addr);
    } else if (system_command == CMD_DISCHARGE) {
        DischargeControl(slave_addr);
    } else {
        // 待机：关闭输出，保持监测
        WritePmbusRegister(0x10, 0x01, 0x00);
    }

    // 3. 周期性读取反馈，用于闭环修正
    float current = ReadBatteryCurrent(slave_addr);
    float voltage = ReadBatteryVoltage(slave_addr);
    UpdateTelemetry(voltage, current);
}

// 主循环
void MainLoop(void) {
    InitPmbus();
    while (1) {
        ChargeDischargeControlTask(0x10);
        DelayMs(100); // 100ms 控制周期
    }
}

通过这种方式，主机能够灵活地执行多阶段充电策略（预充、恒流、恒压、浮充），并在任何时刻都能通过软件干预切断充放电回路，保障电池安全。完整的控制链路是：状态监测（第⑤节）→ 闭环控制（本节）→ 硬件保护（第⑦节），三者协同构成 BMS 的完整控制闭环。

⑦ 故障报警机制与保护阈值设定

除了主机主动监测，PMBus 还允许主机预先在从机内部设定保护阈值，利用从机自身的硬件比较器实现毫秒级的快速保护。这包括过压保护（OVP）、欠压保护（UVP）、过流保护（OCP）和过温保护（OTP）等。主机可以通过 VOUT_OV_FAULT_LIMIT、IOUT_OC_FAULT_LIMIT 等命令将这些阈值写入从机非易失性存储器。

一旦电池参数超出设定范围，从机会立即硬件关断输出，并将相应的故障位锁存在状态寄存器中，同时拉低 ALERT 引脚通知主机。主机在检测到 ALERT 中断后，应第一时间读取故障寄存器，确认故障类型，并根据预设策略执行声光报警、断开继电器或上报远程服务器。这种"主机策略 + 从机硬件保护"的双重机制，最大限度地减少了通信延迟带来的安全隐患，是工业级 BMS 设计的标配。

7.1 保护阈值设定流程

保护阈值的写入顺序直接影响安全性，建议遵循以下四步：

解除写保护 ：先写 WRITE_PROTECT（0x10）为 0x00，否则部分芯片会拒绝修改阈值寄存器。
写入阈值 ：依次写入 VOUT_OV_FAULT_LIMIT、VOUT_UV_FAULT_LIMIT、IOUT_OC_FAULT_LIMIT、OT_FAULT_LIMIT 等阈值。
配置响应动作 ：通过 VOUT_OV_FAULT_RESPONSE（0x50）等命令设定故障响应方式（如关断、重试、仅告警）。
重新开启写保护：写入完成后恢复写保护，防止运行中被意外篡改。

下面给出一段封装好的阈值写入示例，把「解除保护 → 写阈值 → 配置响应 → 恢复保护」串成一个原子操作：

c 复制代码

// 安全地写入保护阈值：先解除保护，再写阈值，最后恢复保护
void SafeWriteFaultLimit(uint8_t slave_addr, uint8_t cmd, uint16_t value) {
    // 1. 解除写保护
    WritePmbusRegister(slave_addr, 0x10, 0x00); // WRITE_PROTECT = 0x00

    // 2. 写入阈值
    WritePmbusRegister(slave_addr, cmd, value);

    // 3. 重新开启写保护
    WritePmbusRegister(slave_addr, 0x10, 0x20); // 仅保护关键命令
}

// 初始化所有保护阈值（上电时调用一次）
void InitFaultLimits(uint8_t slave_addr) {
    // 过压保护：4.25V（以 3S 电池组为例）
    SafeWriteFaultLimit(slave_addr, 0x40, ConvertToPmbusLinear(4.25f));
    // 欠压保护：2.80V
    SafeWriteFaultLimit(slave_addr, 0x44, ConvertToPmbusLinear(2.80f));
    // 过流保护：额定电流 × 1.2
    SafeWriteFaultLimit(slave_addr, 0x46, ConvertToPmbusLinear(1.2f * RATED_CURRENT));
    // 过温保护：65℃
    SafeWriteFaultLimit(slave_addr, 0x4F, ConvertToPmbusLinear(65.0f));

    printf("保护阈值初始化完成\n");
}

读码要点 ：阈值写入前必须先解除写保护，否则从机会拒绝修改。ConvertToPmbusLinear 将工程单位转换为 PMBus 线性格式（见 4.3 节）。所有阈值务必以电池厂商数据手册为准，切勿照搬示例值。

7.2 故障报警机制

PMBus 的故障报警有两种触发路径：硬件中断（ALERT 引脚） 和 软件轮询（STATUS 寄存器）。两者各有优劣，实际项目中通常配合使用：

触发方式	响应速度	可靠性	适用场景
ALERT 硬件中断	微秒级，从机主动拉低	高，不依赖主机轮询周期	紧急故障（过流、过温）
STATUS 软件轮询	取决于轮询周期（如 100ms）	中，可能漏检瞬时故障	常规状态监测、告警类

推荐做法：用 ALERT 中断处理紧急故障（立即切断），用软件轮询处理告警类状态（降额、提示）。下面给出一个基于 ALERT 中断的故障处理示例：

c 复制代码

// ALERT 中断服务函数：从机拉低 ALERT 时触发
void ALERT_ISR(void) {
    uint16_t status = ReadPmbusRegister(0x10, 0x79); // STATUS_WORD

    // 1. 读取故障寄存器，确认故障类型
    if (status & STATUS_VOUT_FAULT) {
        printf("过压/欠压故障！\n");
        TriggerProtection(PROTECT_OVER_VOLTAGE);
    }
    if (status & STATUS_IOUT_FAULT) {
        printf("过流故障！\n");
        TriggerProtection(PROTECT_OVER_CURRENT);
    }
    if (status & STATUS_TEMP_FAULT) {
        printf("过温故障！\n");
        TriggerProtection(PROTECT_OVER_TEMP);
    }

    // 2. 清除故障标志，允许从机恢复
    WritePmbusRegister(0x10, 0x03, 0x00); // CLEAR_FAULTS
}

读码要点 ：ALERT 中断服务函数要短小精悍 ------只做「读状态、判类型、触发保护、清故障」四件事，避免在中断里做耗时操作（如打印、延时）。CLEAR_FAULTS 必须在确认故障已处理后再执行，否则会掩盖未解决的故障。

7.3 保护阈值速查表

最后，把常用的保护阈值命令整理成一张速查表，方便你在写代码时对照标定：

保护类型	命令码	建议默认值	说明
`VOUT_OV_FAULT_LIMIT`	0x40	额定电压 × 1.1	过压保护阈值
`VOUT_UV_FAULT_LIMIT`	0x44	额定电压 × 0.9	欠压保护阈值
`IOUT_OC_FAULT_LIMIT`	0x46	额定电流 × 1.2	过流保护阈值
`IOUT_OC_WARN_LIMIT`	0x4A	额定电流 × 1.0	过流预警阈值
`OT_FAULT_LIMIT`	0x4F	65℃	过温保护阈值
`OT_WARN_LIMIT`	0x51	55℃	过温预警阈值
`VIN_OV_FAULT_LIMIT`	0x55	输入额定电压 × 1.2	输入过压保护
`VIN_UV_FAULT_LIMIT`	0x59	输入额定电压 × 0.8	输入欠压保护

经验法则：预警阈值（WARN）应比故障阈值（FAULT）留出 5-10℃ 或 10% 的裕量，让主机有足够时间在硬件关断前执行降额等软保护。阈值写入后务必回读验证，防止因线性格式转换误差导致实际阈值偏离预期。

⑧ 通信超时与数据校验异常排查

在实际运行中，通信干扰导致的超时或数据错误时有发生。PMBus 规范要求从机在 35ms 内未检测到时钟脉冲时应释放总线，防止死锁。主机端必须实现严格的超时机制：每次发起读写操作前启动定时器，若在规定时间内未收到 ACK 或数据传输未完成，立即复位 I2C 控制器并重新初始化总线。

对于数据校验，虽然 PMBus 底层依赖 SMBus 的 PEC（Packet Error Check）校验码，但在应用层也应增加合理性检查。例如，读取到的电池电压不可能瞬间跳变 5V，电流不可能超过物理极限。若解析出的数据违反物理常识，应视为无效数据，丢弃该帧并重读，而不是盲目信任。通过记录连续错误次数，还可以判断是偶发干扰还是硬件永久性故障，从而采取不同的恢复策略。

8.1 超时机制实现

超时处理是 PMBus 通信健壮性的第一道防线。下面给出一个带超时保护的读写封装，核心思路是「启动定时器 → 等待 ACK → 超时则复位总线」：

c 复制代码

// 带超时保护的读取函数
uint16_t ReadPmbusRegisterTimeout(uint8_t addr, uint8_t cmd, uint32_t timeout_ms) {
    uint32_t start = GetTickMs();
    uint16_t data = 0;

    // 1. 发起起始条件，发送从机地址 + 写位
    I2C_Start();
    if (!WaitForAck(timeout_ms)) {
        printf("超时：从机 0x%02X 无 ACK 响应\n", addr);
        RecoverBus(); // 复位 I2C 控制器并重新初始化
        return 0xFFFF; // 返回错误标志
    }

    // 2. 发送命令码
    I2C_WriteByte(cmd);
    if (!WaitForAck(timeout_ms)) {
        printf("超时：命令码 0x%02X 无 ACK\n", cmd);
        RecoverBus();
        return 0xFFFF;
    }

    // 3. 重复起始，切换读模式
    I2C_Start();
    I2C_WriteByte((addr << 1) | 0x01);
    if (!WaitForAck(timeout_ms)) {
        printf("超时：读模式无 ACK\n");
        RecoverBus();
        return 0xFFFF;
    }

    // 4. 读取数据
    data = (uint16_t)I2C_ReadByte(ACK) << 8;
    data |= I2C_ReadByte(NACK);
    I2C_Stop();

    return data;
}

// 等待 ACK 响应，超时返回 false
bool WaitForAck(uint32_t timeout_ms) {
    uint32_t start = GetTickMs();
    while (!I2C_GetAckFlag()) {
        if (GetTickMs() - start > timeout_ms) {
            return false;
        }
    }
    return true;
}

// 总线恢复：复位控制器并重新初始化
void RecoverBus(void) {
    I2C_DeInit();
    DelayMs(10); // 等待总线释放
    I2C_Init(100000); // 重新初始化 100kHz
    printf("总线已复位\n");
}

读码要点 ：超时机制的关键是每个 ACK 等待点都要设超时 ，而不是只在函数开头设一次。RecoverBus 复位后要加延时，让从机有时间释放总线（PMBus 规范要求 35ms 内释放）。超时返回 0xFFFF 作为错误标志，调用方需据此丢弃该帧数据。

8.2 数据校验策略

除了底层 PEC 校验，应用层建议做三层校验，层层过滤异常数据：

校验层级	校验内容	实现方式
第一层：PEC 校验	数据包完整性	启用 SMBus PEC，校验失败直接丢弃
第二层：范围校验	物理量是否在合理区间	电压 0-100V、电流 ±额定值、温度 -40~125℃
第三层：跳变校验	相邻采样值是否突变	与上次值比较，超过阈值（如 5%）视为异常

下面给出一个带跳变校验的读取示例，防止因干扰导致的数据毛刺进入控制逻辑：

c 复制代码

// 带跳变校验的电压读取
float ReadBatteryVoltageChecked(uint8_t slave_addr) {
    static float last_voltage = 0.0f;
    static uint8_t error_count = 0;

    // 1. 读取原始值并解析
    uint16_t raw = ReadPmbusRegisterTimeout(slave_addr, 0x8B, 10);
    if (raw == 0xFFFF) {
        error_count++;
        return last_voltage; // 超时返回上次有效值
    }

    float voltage = ParsePmbusLinear(raw);

    // 2. 范围校验：电压必须在 0-100V 之间
    if (voltage < 0.0f || voltage > 100.0f) {
        printf("范围异常：%.2fV\n", voltage);
        error_count++;
        return last_voltage;
    }

    // 3. 跳变校验：与上次值偏差超过 5% 视为异常
    if (last_voltage > 0.0f) {
        float delta = fabsf(voltage - last_voltage) / last_voltage;
        if (delta > 0.05f) {
            printf("跳变异常：%.2fV -> %.2fV\n", last_voltage, voltage);
            error_count++;
            return last_voltage;
        }
    }

    // 4. 校验通过，更新上次值并清零错误计数
    last_voltage = voltage;
    error_count = 0;
    return voltage;
}

读码要点 ：跳变校验能有效过滤干扰毛刺------电池电压在正常工况下不会瞬间跳变超过 5%。连续错误计数 error_count 用于区分偶发干扰与永久故障：若连续 3 次以上校验失败，应触发告警并考虑硬件排查，而不是无限重试。

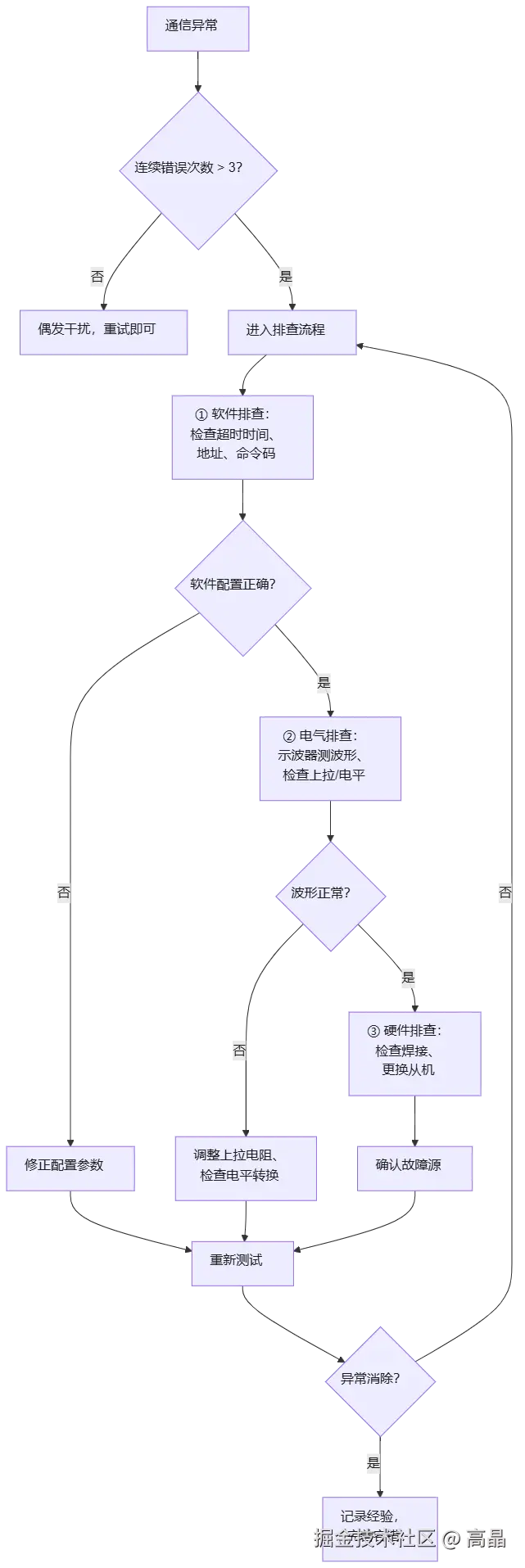

8.3 异常排查流程

当通信异常频繁出现时，建议按「软件 → 电气 → 硬件」的顺序逐层排查，避免盲目更换器件：

排查要点：软件排查优先确认超时时间是否过短（建议 10ms 起步）、从机地址是否正确、命令码是否匹配数据手册。电气排查用示波器观察 SCL/SDA 波形，重点看上升沿是否超过 300ns、低电平是否高于 0.4V。硬件排查则检查焊接虚焊、从机芯片是否损坏。排查过程中建议开启日志记录，把每次超时的地址、命令码和时间戳存下来，便于定位规律。

8.4 容错与恢复策略

最后，把容错逻辑整合成一个统一的读取接口，让上层业务无需关心底层异常处理：

c 复制代码

// 统一容错读取接口：超时重试 + 数据校验 + 故障上报
float ReadBatteryVoltageRobust(uint8_t slave_addr) {
    static uint8_t consecutive_errors = 0;
    float voltage = 0.0f;

    // 1. 最多重试 3 次
    for (uint8_t retry = 0; retry < 3; retry++) {
        voltage = ReadBatteryVoltageChecked(slave_addr);
        if (voltage > 0.0f) {
            consecutive_errors = 0;
            return voltage; // 读取成功
        }
        DelayMs(5); // 重试间隔
    }

    // 2. 连续失败，上报故障
    consecutive_errors++;
    if (consecutive_errors >= 3) {
        printf("严重告警：从机 0x%02X 连续 %d 次读取失败\n",
               slave_addr, consecutive_errors);
        TriggerProtection(PROTECT_COMM_FAIL);
    }

    return 0.0f; // 返回 0 表示读取失败
}

读码要点：容错策略的核心是「有限重试 + 连续失败告警」。重试次数不宜过多（3 次足够），否则会阻塞控制周期；连续失败达到阈值后触发通信故障保护，让系统进入安全模式（如停止充放电），而不是带着错误数据继续运行。这种「快速失败、安全降级」的思路，是工业级 BMS 通信设计的标准做法。

⑨ 多从机地址冲突解决方案

在大型电池组中，往往需要并联多个相同的电池管理模块。由于 PMBus 设备地址通常是固定的或通过引脚硬编码，容易出现地址冲突。解决这一问题主要有两种方案：一是利用具有地址引脚（Address Pin）的芯片，通过外部电阻分压或 GPIO 控制，为每个模块分配不同的 SMBus 地址；二是使用 I2C 多路复用器（MUX），如 TCA9548A，将总线划分为多个通道，每个通道连接一个从机，主机通过切换 MUX 通道来访问特定模块。

在软件层面，采用 MUX 方案更为灵活可靠。初始化时，主机依次选通各个通道，扫描并注册从机设备。在运行时，访问特定电池模块前只需先发送 MUX 控制命令切换通道即可。这种方法彻底避免了地址冲突问题，同时也隔离了各支路的噪声干扰，提升了总线的整体稳定性。

两种方案各有优劣，下面从五个维度做一个直观对比，方便你根据项目实际情况选型：

对比维度	地址引脚配置	I2C MUX（多路复用器）
硬件成本	低，仅需电阻分压或 GPIO 控制引脚	较高，需额外购买 MUX 芯片（如 TCA9548A）并增加布线
软件复杂度	低，地址固定后直接按地址访问即可	较高，每次访问前需先切换 MUX 通道，需维护通道映射表
扩展性	受限于芯片可配置地址数量（通常 2-8 个）	强，一个 MUX 可扩展 8 路，多级级联可支持更多从机
抗干扰能力	一般，所有从机共享同一条总线，噪声会互相影响	强，各通道物理隔离，单支路故障不影响其他支路
适用场景	从机数量少（≤8）、地址引脚可配置、成本敏感的项目	从机数量多、需要通道隔离、对稳定性要求高的工业级场景

选型建议 ：如果从机数量不多（4-8 个以内）且芯片支持地址引脚配置，优先选择地址引脚方案 ，成本低、软件简单，是大多数中小型 BMS 项目的首选。当从机数量较多、需要支路隔离或对总线稳定性要求苛刻时，再考虑 I2C MUX 方案，虽然成本和软件复杂度略高，但换来的是更强的扩展性和抗干扰能力，更适合储能系统、车载 BMS 等大型项目。

下面给出一段基于 TCA9548A 的 MUX 通道切换代码示例，演示如何在访问不同电池从机前切换通道：

c 复制代码

// TCA9548A 的 I2C 地址（A0/A1/A2 均接地时为 0x70）
#define MUX_ADDR        0x70
#define MUX_CHANNEL_0   0x01  // 选通通道 0
#define MUX_CHANNEL_1   0x02  // 选通通道 1
#define MUX_CHANNEL_2   0x04  // 选通通道 2

// 切换 MUX 通道：访问指定从机前必须先选通对应通道
void SelectMuxChannel(uint8_t channel_mask) {
    // 向 MUX 写入通道选择字节，一次只能选通一个通道
    WritePmbusRegister(MUX_ADDR, 0x00, channel_mask);
    DelayMs(1); // 等待 MUX 内部开关稳定
}

// 通过 MUX 读取指定通道上的电池电压
float ReadBatteryVoltageViaMux(uint8_t channel_mask, uint8_t slave_addr) {
    // 1. 先切换 MUX 通道
    SelectMuxChannel(channel_mask);

    // 2. 再访问该通道上的从机
    return ReadBatteryVoltage(slave_addr);
}

// 初始化：依次扫描各通道，注册所有从机
void InitMuxChannels(void) {
    for (uint8_t ch = 0; ch < 8; ch++) {
        SelectMuxChannel(1 << ch); // 依次选通通道 0-7
        printf("通道 %d 扫描结果：\n", ch);
        ScanPmbusBus(); // 复用第③节的总线扫描函数
    }
    SelectMuxChannel(0x00); // 全部关闭，进入待机
}

读码要点 ：MUX 方案的核心是「先切通道、再访问从机」。每次访问前必须重新选通对应通道，否则会访问到上一个通道的设备。SelectMuxChannel 后加 1ms 延时，确保 MUX 内部模拟开关完全导通后再发起通信。初始化时依次扫描各通道并建立「通道号 → 从机地址」的映射表，运行时按映射表快速切换。

⑩ 系统稳定性优化与调试技巧

最后，系统的长期稳定性依赖于细致的优化与调试。建议在上电初始化阶段增加延时，等待电池从机内部稳压电路稳定后再开始通信。在软件架构上，采用非阻塞式的状态机轮询代替长时间的 delay 等待，确保系统能及时响应紧急中断。此外，开启日志记录功能，将关键的通信交互、故障代码和时间戳存入 Flash 或 SD 卡，对于现场问题的复现与分析至关重要。

调试过程中，善用示波器的"触发"功能捕捉偶发的异常波形，如异常的 ACK 缺失或时钟拉伸过长。如果发现通信偶尔失败，尝试降低 SCL 频率至 50kHz 或增加上拉电阻阻值，往往能显著改善信号质量。记住，稳定的 PMBus 系统不是调出来的，而是设计出来的，严谨的硬件布局、合理的软件容错以及完善的测试用例，共同构成了 BMS 通信可靠的防线。
