前面五篇你一直在"用"MySQL------建表、查数据、授权、备份。但面试官最爱问的恰恰是"MySQL 内部是怎么干活的"：你那条 SELECT * FROM user WHERE id=1，从敲下回车到结果回来，中间经过了哪些模块？一条 UPDATE 为什么要先写 redo log 再落盘？为什么 MySQL 8 把查询缓存删了？

这一篇钻进 MySQL 肚子里，把架构分层、一条 SELECT 和一条 UPDATE 的完整链路画出来。机制图全部 Mermaid，每节配"面试怎么考"。所有版本号、参数都在本机 MySQL 8.0.46 上验证过。

环境：Docker MySQL 8.0.46，InnoDB 引擎，innodb_page_size=16384，innodb_file_per_table=ON。

---

一、整体架构：两层，别搞混

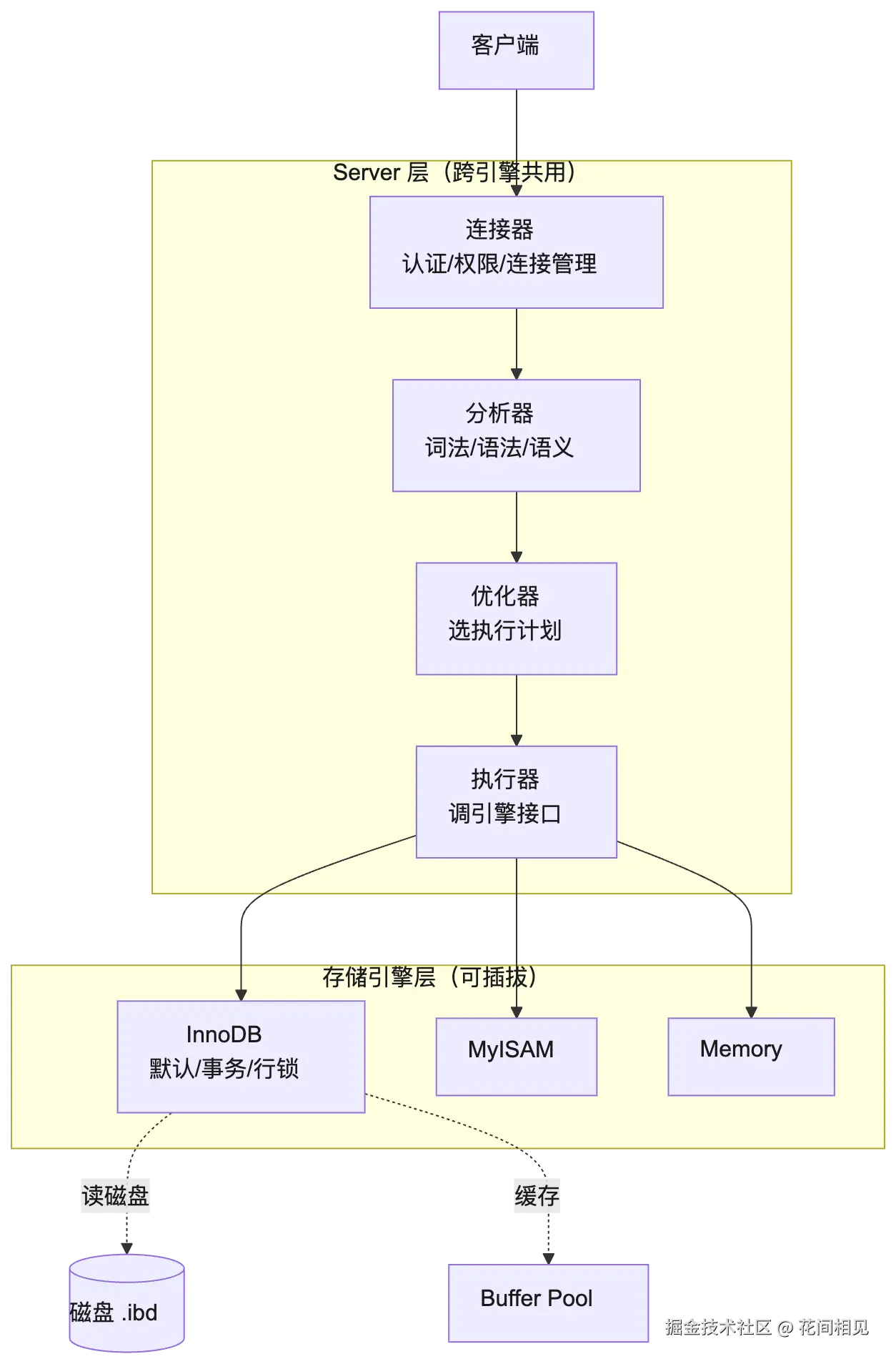

结论先给：MySQL = Server 层（通用服务）+ 存储引擎层（真正管数据）。Server 层是所有引擎共用的，存储引擎才是"数据存在哪、怎么取"的地方。

🔴 关键认知：分析器、优化器这些在 Server 层，跟用什么引擎无关；真正"数据页长什么样、锁怎么加、崩溃怎么恢复"全在引擎层。这也是为什么换引擎（比如从 MyISAM 换 InnoDB），你写的 SQL 一行不用改。

---

二、Server 层五个组件逐个拆

2.1 连接器：先验身份，再谈别的

你连 MySQL，第一件事就是连接器接你：

1. 校验账号密码（user@host 二元组，上一篇讲过）；
2. 这个连接占用一个线程，SHOW PROCESSLIST 能看到；
3. 记住你的权限，后续执行 SQL 时直接读这份缓存（不用每次查系统表）。

SHOW PROCESSLIST;

实际输出（本机实例）：

Id	User	Host	db	Command	Time	State	Info
5	event_scheduler	localhost	NULL	Daemon	135	Waiting on empty queue	NULL
53	root	localhost	NULL	Query	0	init	SHOW PROCESSLIST

两个连接概念：

概念	说明
长连接	连上后一直用，直到断开；省握手开销，但 wait_timeout（默认 28800 秒=8 小时）空闲超了会被踢
短连接	用完就断；频繁建连握手开销大，高并发会把连接数打满

连接数上限：

SHOW VARIABLES LIKE 'max_connections';
-- max_connections = 151（默认）

超过这个数新连接直接被拒。生产上这个数要调大，配合连接池用。

面试怎么考：

Q：连接过来时，权限校验是在哪一步做的？ A：连接器建立连接时校验一次权限并缓存；执行器真正执行前会再校验一次（防止连接期间权限被回收）。两次校验，别只答一次。

2.2 查询缓存：MySQL 8 为什么把它删了

MySQL 5.7 有个查询缓存------把 SELECT 的结果原样存起来，下次一模一样的 SQL 直接返回。听起来很美，但 MySQL 8.0 直接移除了这个功能。验证：

SHOW VARIABLES LIKE 'query_cache%';
-- Empty set (0.00 sec)  → 8.0 里根本没这个变量了

为什么移除？三个致命问题：

1. 失效粒度太粗：只要这张表有任何一行更新，这张表相关的所有查询缓存全废。写多的业务命中率极低。
2. 锁竞争：读写缓存要加全局锁，高并发下反而成瓶颈。
3. SQL 必须字字相同才算命中（大小写、空格、注释都敏感）。

⚠️ 所以从 MySQL 8 开始，别再想"靠查询缓存加速"，要加速靠索引、靠 Buffer Pool。

2.3 分析器：识别你写的是什么

SQL 进来，分析器干三件事：

1. 词法分析 ：把字符串拆成 token，识别出 SELECT、user、WHERE 这些关键字和标识符；
2. 语法分析：按 SQL 语法规则拼成语法树；
3. 语义分析：检查表存不存在、列存不存在、你有没有权限。

⚠️ 你写的 SQL 语法错了，在这一步就报 ------比如把 SELCT * FROM user 敲错，分析器直接 You have an error in your SQL syntax，根本走不到优化器。

2.4 优化器：决定怎么执行

同一条 SQL 往往有无数种执行方式：用哪个索引、表连接顺序、用什么关联算法。优化器基于代价模型（CPU 代价 + IO 代价）选它认为最便宜的一条。

EXPLAIN SELECT * FROM user WHERE id=1;

id	select_type	table	type	possible_keys	key	rows	Extra
1	SIMPLE	user	const	PRIMARY	PRIMARY	1	NULL

type=const、key=PRIMARY 就是优化器选了主键索引。再看没索引的：

EXPLAIN SELECT * FROM user WHERE name='张三';

id	select_type	table	type	possible_keys	key	rows	Extra
1	SIMPLE	user	ALL	NULL	NULL	3	Using where

type=ALL 就是全表扫描------优化器发现 name 上没索引，只能一行行扫。下篇索引篇会让 EXPLAIN 成为你的看家工具。

2.5 执行器：真正干活

优化器给了执行计划，执行器按计划调用存储引擎的接口一行行取数据。执行前还会再做一次权限检查（前面连接器那次是缓存的，这里实时核对）。

---

三、存储引擎：InnoDB 为什么是默认

MySQL 用插件式存储引擎，SHOW ENGINES 列全：

SHOW ENGINES;

Engine	Support	Comment	Transactions
InnoDB	DEFAULT	Supports transactions, row-level locking, and foreign keys	YES
MEMORY	YES	Hash based, stored in memory	NO
MyISAM	YES	MyISAM storage engine	NO
CSV	YES	CSV storage engine	NO
...

重点三个：

引擎	事务	锁粒度	崩溃恢复	外键	地位
InnoDB	✅	行锁	✅	✅	默认，OLTP 业务都用它
MyISAM	❌	表锁	❌	❌	老古董，只读日志/归档才用
Memory	❌	表锁	❌（重启丢数据）	❌	临时表、缓存表

建表时指定引擎：

CREATE TABLE t (...) ENGINE=InnoDB;

⚠️ MySQL 8 已经把系统表从 MyISAM 换成 InnoDB 了，MyISAM 基本退出历史舞台。面试问"为什么 InnoDB 是默认"，答三点：支持事务、行锁并发高、崩溃能自动恢复。

---

四、一条 SELECT 的旅程

把前面串起来，一次 SELECT * FROM user WHERE id=1 走过的路：

没什么花活：连接器接活、分析器读懂、优化器选路、执行器调引擎、InnoDB 从内存或磁盘把行捞出来。

---

五、一条 UPDATE 的旅程（重点）

UPDATE 比 SELECT 复杂得多------因为改了数据必须保证崩溃不丢 。MySQL 用 WAL（Write-Ahead Logging，预写日志）解决：先写日志，再写磁盘数据页。

🔴 WAL 的核心：更新只改内存 Buffer Pool，立刻记 redo log 落盘就返回成功。真正把数据页刷到磁盘是后台异步做的。这样即使机器突然断电，重启后拿着 redo log 重放就能恢复------因为日志已经持久化了。

两个日志要分清（后面事务篇会深挖）：

日志	谁的层	作用
redo log	InnoDB	崩溃恢复，保证持久性（数据不丢）
binlog	Server 层	主从复制、数据恢复，记录所有变更
undo log	InnoDB	事务回滚、MVCC 快照

---

六、Buffer Pool：为什么查第二次快

InnoDB 不是每次都读磁盘------它在内存里开了一块 Buffer Pool，把磁盘页缓存住。查过的页留在内存，下次直接命中。看一眼本机状态：

SHOW ENGINE INNODB STATUS\G

截取关键段：

BUFFER POOL AND MEMORY
Buffer pool size   8192
Free buffers       5725
Database pages     2453
Buffer pool hit rate 1000 / 1000

hit rate 1000/1000 就是命中率 100%（热数据都在内存）。这部分很重要，后续专门一篇讲 Buffer Pool 和 Change Buffer。

---

七、常用排查命令速查

命令	看什么
SHOW PROCESSLIST	当前有哪些连接、在跑什么 SQL
SHOW ENGINE INNODB STATUS\G	InnoDB 内部状态（事务/锁/Buffer Pool/日志）
SHOW VARIABLES LIKE 'xxx%'	配置参数
SHOW STATUS LIKE 'xxx%'	运行时统计
information_schema 库	元数据（表结构、索引、锁）

配置文件在 my.cnf 的 [mysqld] 段，运行时改：

SET GLOBAL max_connections = 300;   -- 全局生效，重启失效
SET SESSION wait_timeout = 600;     -- 只影响当前连接

---

八、面试怎么考（本篇高频）

Q1：MySQL 逻辑架构分层？ 两层：Server 层（连接器/分析器/优化器/执行器，跨引擎共用）+ 存储引擎层（InnoDB/MyISAM 等，可插拔）。

Q2：一条 SELECT 执行流程？ 连接器认证 → 分析器解析 SQL → 优化器选执行计划 → 执行器调引擎取数据 → InnoDB 从 Buffer Pool 或磁盘读 → 返回。

Q3：查询缓存为什么 MySQL 8 移除？ 表一更新该表所有缓存全失效，命中率低；缓存读写有全局锁竞争；SQL 必须字字相同才命中。弊大于利。

Q4：InnoDB 为什么是默认引擎？ 支持事务（ACID）、行锁并发好、崩溃自动恢复（redo log）、支持外键。MyISAM 表锁、不支持事务、崩溃易丢数据。

Q5：一条 UPDATE 为什么快？WAL 是什么？ 先改内存 Buffer Pool，写 redo log 落盘就返回，数据页异步刷盘（WAL 预写日志）。靠 redo log 保证断电不丢数据。

---

总结：你真正需要记住的 7 件事

1. MySQL = Server 层（连接器/分析器/优化器/执行器）+ 存储引擎层（InnoDB 为主），引擎可插拔。
2. 连接器管认证和连接，权限先在连接时缓存一份、执行时再核对一次。
3. 查询缓存 MySQL 8 已删除------别再指望它，加速靠索引和 Buffer Pool。
4. 分析器报错（语法/表列不存在）走不到优化器；优化器选执行计划，用 EXPLAIN 看。
5. InnoDB 默认：事务、行锁、崩溃恢复；MyISAM 已淘汰。
6. UPDATE 走 WAL：先改内存 + 写 redo log，数据页异步刷盘，断电靠 redo 恢复。
7. 三条日志分工：redo 崩溃恢复、binlog 主从复制、undo 回滚与 MVCC。

验证清单

• 能默画 MySQL 架构图，标出 Server 层四个组件和引擎层
• 跑 SHOW ENGINES，说出 InnoDB 和 MyISAM 的三点区别
• 跑 SHOW PROCESSLIST，认出当前连接的 Id/Command/State
• 解释为什么 MySQL 8 没有 query_cache_type 变量
• 用自己的话讲清 WAL：为什么 UPDATE 不立刻刷盘也不怕丢数据
• 区分 redo log、binlog、undo log 各自属于哪层、干什么
• 说出 Buffer Pool 的作用，并能在 InnoDB STATUS 里找到命中率

参考资源

• MySQL 8 架构 dev.mysql.com/doc/refman/...
• 存储引擎对比 dev.mysql.com/doc/refman/...
• InnoDB 缓冲池 dev.mysql.com/doc/refman/...
• EXPLAIN 输出 dev.mysql.com/doc/refman/...
• redo log / WAL dev.mysql.com/doc/refman/...

---

下一篇《一行数据在磁盘上怎么存》：知道了一条 SQL 走过哪些模块，这篇往下钻一层------InnoDB 把一行数据最终落到磁盘的哪个文件？为什么默认页大小是 16KB？数据页内部长什么样，怎么在一页里二分查找？页分裂又是怎么回事？我们把"表空间→段→区→页→行"这条存储层级画到底。
