在电池管理系统（BMS）的开发过程中，数据的实时性与准确性直接决定了整个储能系统或动力电池组的安全底线。很多工程师在初期选型时往往只关注电芯本身的性能，却忽略了连接各个监测单元与主控芯片之间的"神经脉络"------SPI 通信链路。实际项目中，我们常遇到这样的尴尬场景：硬件原理图看似完美，代码逻辑也无懈可击，但上电后读取的电压数据总是跳变，或者在高频采样时出现莫名其妙的丢包。这些问题大多不是算法错误，而是源于对 SPI 物理层特性、时序匹配以及抗干扰设计的理解不够深入。

对于从事 BMS 底层驱动的开发者而言，掌握 SPI 通信不仅仅是调用几个库函数那么简单。它需要我们从硬件选型的源头开始考量，深入到寄存器级别的配置，再到应用层的数据校验与异常恢复机制。特别是在多从机架构下，如何平衡通信效率与信号完整性，如何在复杂的电磁环境中确保每一帧数据的可靠传输，是区分普通驱动开发与高可靠性系统设计的关键分水岭。

本文将基于实际的工程落地经验，完整梳理从硬件架构搭建到软件驱动封装的全过程。我们将避开纯理论的枯燥堆砌，直接切入 BMS 场景下的核心痛点：如何通过合理的片选控制管理多个采集芯片？如何在微秒级的时序窗口内完成数据校验？当通信出现超时或校验失败时，系统该如何优雅地恢复而不是直接死机？无论你是正在着手设计新的 BMS 主板，还是正在排查现有系统的通信故障，希望接下来的内容能为你提供一套可操作、可落地的解决方案。

① BMS 场景下 SPI 通信架构与硬件选型

在 BMS 系统中，SPI 通信通常采用主从架构，由 MCU 作为主机，多个电池采集芯片（AFE）作为从机串联或并联挂载。架构设计的首要任务是确定拓扑结构。对于串数较少（如 12 串以内）的系统，单条 SPI 总线并联所有从机是常见方案，结构简单但布线较长；而对于高压大容量电池组，通常采用菊花链（Daisy Chain）或隔离型 SPI 架构，利用数字隔离器将高压侧与低压控制侧分开，既保证了安全又提升了抗共模干扰能力。

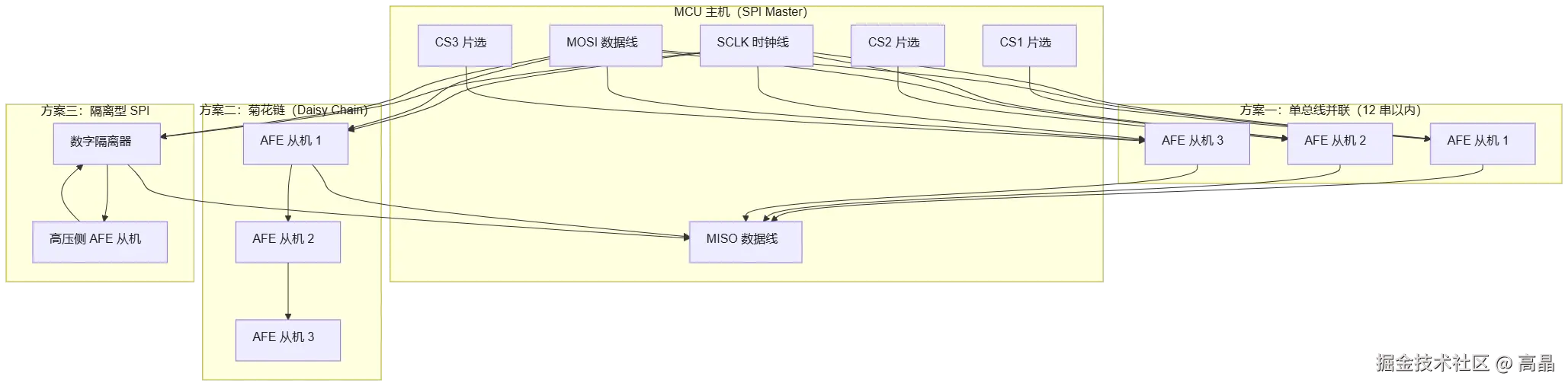

下面用一张架构图直观展示 BMS 场景下 SPI 通信的整体结构，包含主机、从机、片选控制以及三种常见拓扑的挂载方式：

架构图解读（新手照着看）：

  1. 主机与从机：MCU 作为 SPI 主机，统一输出 SCLK、MOSI，并接收 MISO；每个 AFE 从机通过独立的 CS 片选引脚被主机单独选中。
  2. 单总线并联：所有从机共享 SCLK/MOSI/MISO，靠 CS 区分目标设备，适合串数少、布线空间充足的场景。
  3. 菊花链：从机首尾串联，数据逐级移位传递，连线最少但时序控制更复杂，适合高压大容量电池组。
  4. 隔离型 SPI：通过数字隔离器将高压侧与低压控制侧电气隔离，兼顾安全与抗共模干扰，适合对隔离有强制要求的系统。

拓扑结构怎么选？一张表帮你快速决策：

拓扑方案 适用场景 优点 缺点
单总线并联 12 串以内、布线空间充足 结构简单、调试直观、各从机独立 走线较长、信号完整性要求高
菊花链（Daisy Chain） 高压大容量、串数多 连线少、隔离成本低、扩展方便 单点故障会波及整链、时序控制复杂
隔离型 SPI 高压侧与低压侧需电气隔离 安全可靠、抗共模干扰强 需额外数字隔离器、成本较高

硬件选型清单（照着核对一遍）：

  1. 电压域匹配：确认 MCU 与 AFE 的逻辑电平是否一致。MCU 多为 3.3V，若 AFE 支持 5V 容忍，需评估是否加电平转换；若电平不匹配，轻则误码，重则烧毁引脚。
  2. 驱动能力与边沿速率：长线传输下，SCLK 边沿过慢会导致建立保持时间不足，过快则引发振铃反射。优先选择带可编程输出阻抗或内置滤波的 MCU 外设。
  3. 片选引脚数量：并联方案下每个从机需独立 CS 引脚，选型时务必预留足够的 GPIO，避免后期因引脚不足被迫共用 CS 引发总线冲突。
  4. PCB 布局预留：SPI 走线旁铺设完整地平面，预留去耦电容位置，这是软件无法弥补的物理基础。

硬件选型时，除了关注 AFE 芯片的精度和通道数，必须重点考察其 SPI 接口的电气特性。首先是工作电压域匹配，MCU 通常是 3.3V 逻辑电平，而部分工业级 AFE 可能支持 5V 容忍，需确认是否需要电平转换电路。其次是驱动能力，长距离传输下，SPI 时钟线（SCLK）的边沿速率至关重要，过慢会导致建立保持时间不足，过快则易引发振铃和反射。建议选择具有可编程输出阻抗或内置滤波功能的 MCU 外设。此外，PCB 布局上应预留足够的去耦电容位置，并在 SPI 走线旁铺设完整地平面，这是后续软件无法弥补的物理基础。

② MCU 端 SPI 外设初始化配置步骤

SPI 协议的灵活性体现在其丰富的模式选择上，但在 BMS 应用中，这种灵活性若配置不当就是灾难的源头。初始化配置的核心在于锁定"时钟极性（CPOL）"和"时钟相位（CPHA）"，这构成了 SPI 的四种模式（Mode 0-3）。绝大多数 BMS 采集芯片采用 Mode 0（空闲低电平，上升沿采样）或 Mode 3（空闲高电平，下降沿采样），具体需严格对照芯片数据手册的时序图。

下面用时序图直观对比 BMS 中最常用的 Mode 0 与 Mode 3 两种模式，重点标注 CPOL、CPHA 以及采样点位置：

先用一张 ASCII 时序图直观对比 Mode 0 与 Mode 3 的波形差异，重点标注 CPOL、CPHA 以及采样点位置：

text 复制代码
Mode 0（CPOL=0，CPHA=0）：空闲低电平，上升沿采样
SCLK  ──────┐  ┌──┐  ┌──┐  ┌──┐  ┌──┐  ┌──┐
            │  │  │  │  │  │  │  │  │  │  │
            └──┘  └──┘  └──┘  └──┘  └──┘  └──
            ↑    ↑    ↑    ↑    ↑    ↑
          采样点（上升沿）  数据在上升沿被锁存
MOSI ── D7   D6   D5   D4   D3   D2   D1   D0
            （数据在上升沿前已稳定）

Mode 3（CPOL=1，CPHA=1）：空闲高电平，下降沿采样
SCLK  ──────┐  ┌──┐  ┌──┐  ┌──┐  ┌──┐  ┌──┐
            │  │  │  │  │  │  │  │  │  │  │
            └──┘  └──┘  └──┘  └──┘  └──┘  └──
                ↓    ↓    ↓    ↓    ↓    ↓
              采样点（下降沿）  数据在下降沿被锁存
MOSI ── D7   D6   D5   D4   D3   D2   D1   D0
            （数据在下降沿前已稳定）

时序图解读（新手照着看）：

  1. CPOL（时钟极性）：决定 SCLK 空闲时的电平。Mode 0 空闲为低电平（CPOL=0），Mode 3 空闲为高电平（CPOL=1）。
  2. CPHA（时钟相位）：决定数据在哪个边沿被采样。Mode 0 在上升沿采样（CPHA=0），Mode 3 在下降沿采样（CPHA=1）。
  3. 采样点位置：数据必须在采样沿到来之前稳定（建立时间），并在采样沿之后保持一段时间（保持时间）。若采样点落在数据跳变附近，就会读到不确定的电平，导致误码。
  4. 如何选择：打开 AFE 芯片数据手册的 SPI 时序章节，找到 SCLK 波形图，看空闲电平（定 CPOL）和采样沿（定 CPHA），组合后对照模式表即可确定正确的模式。

如何根据 AFE 芯片手册选择正确的模式？

  1. 查时序图：打开芯片数据手册的 SPI 时序章节，找到 SCLK 波形。若空闲时 SCLK 为低电平，则 CPOL=0；若空闲时为高电平，则 CPOL=1。
  2. 看采样沿：手册中通常会标注数据在哪个边沿被锁存。若在上升沿采样，则 CPHA=0；若在下降沿采样，则 CPHA=1。
  3. 对照模式表：将 CPOL 与 CPHA 组合后，对照 SPI 四种模式表（Mode 0：CPOL=0/CPHA=0；Mode 1：CPOL=0/CPHA=1；Mode 2：CPOL=1/CPHA=0；Mode 3：CPOL=1/CPHA=1），即可确定芯片对应的模式。
  4. 验证配置 ：在初始化代码中按所选模式设置 CLKPolarity 与 CLKPhase 后，用示波器抓取 SCLK 与 MISO 波形，确认采样点落在数据稳定区间内，避免因边沿错位导致误码。

以常见的 STM32 系列 MCU 为例，初始化过程不仅是开启时钟和 GPIO 复用，更关键的是参数微调。首先配置分频系数（Prescaler），BMS 通信速率通常在 1MHz 到 5MHz 之间，过高的频率在长线传输中极易失真。其次，必须设置数据帧长度（Data Size），多数 AFE 寄存器为 8 位或 16 位，需确保 MCU 的 FIFO 阈值与之匹配，避免产生多余的填充字节。最后，务必启用 NSS（片选）的软件管理模式。在自动硬件模式下，MCU 可能在两个数据传输间隙意外拉高片选，导致从机复位通信状态机，因此通过 GPIO 手动精确控制 CS 引脚的电平跳变是更稳妥的做法。

c 复制代码
// 伪代码示例：SPI 初始化关键配置
void BMS_SPI_Init(void) {
    // 1. 使能时钟与 GPIO 复用
    Enable_Clock(SPI1, GPIOA);
    Set_Pin_Mode(SCK, MOSI, MISO, ALT_FUNCTION);

    // 2. 配置 SPI 参数
    SPI_Handle.Instance = SPI1;
    SPI_Handle.Init.Mode = SPI_MODE_MASTER;
    SPI_Handle.Init.Direction = SPI_DIRECTION_2LINES;
    SPI_Handle.Init.DataSize = SPI_DATASIZE_16BIT; // 匹配 AFE 寄存器宽度
    SPI_Handle.Init.CLKPolarity = SPI_POLARITY_LOW; // 根据芯片手册设定 CPOL
    SPI_Handle.Init.CLKPhase = SPI_PHASE_1EDGE;     // 根据芯片手册设定 CPHA
    SPI_Handle.Init.NSS = SPI_NSS_SOFT;             // 强制软件管理片选
    SPI_Handle.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_16; // 降频以保证稳定性
    SPI_Handle.Init.FirstBit = SPI_FIRSTBIT_MSB;

    HAL_SPI_Init(&SPI_Handle);

    // 3. 初始化片选引脚为高电平（禁用状态）
    HAL_GPIO_WritePin(CS_PORT, CS_PIN, GPIO_PIN_SET);
}

③ 底层驱动函数封装与数据收发逻辑

良好的驱动封装能将复杂的时序细节屏蔽在底层，让上层应用只关心业务逻辑。在 BMS 场景中，读写操作通常是非对称的：写命令简短，读数据量大且伴随延时。因此，不宜直接使用标准的 HAL_SPI_TransmitReceive，而应封装专用的原子操作函数。

封装的核心逻辑是"片选保护 + 指令发送 + 时序等待 + 数据读取"。由于许多 AFE 芯片在执行内部 ADC 转换或寄存器写入时需要一定的处理时间（t Processing），主机在发送完命令后不能立即拉高片选或发起下一次读取，否则会导致数据错误或指令丢失。驱动层需引入微秒级的延时函数或状态查询机制。同时，考虑到 SPI 是全双工通信，在发送写指令的同时可以读取 MISO 线上的状态字，实现流水线操作，但这要求极高的时序把控能力，初版驱动建议采用半双工式的"发完再收"策略以确保稳定。

驱动封装的设计原则（新手照着做）：

  1. 原子化：每个读写函数必须完整覆盖"拉低 CS → 收发数据 → 拉高 CS"的全过程，绝不允许把 CS 控制暴露给上层，否则一旦上层忘记拉高片选，总线就会被永久占用。
  2. 带超时 ：所有 HAL_SPI_TransmitReceive 调用必须传入超时参数，并检查返回值。BMS 场景下从机可能因内部转换未完成而暂时无响应，若没有超时保护，主机会一直阻塞在等待状态，导致整个采集任务卡死。
  3. 错误码统一 ：建议定义一套统一的错误码枚举（如 ERR_COMM_FAIL、ERR_TIMEOUT、ERR_CRC），上层业务根据错误码决定重试、降级还是上报，而不是在驱动里直接处理业务逻辑。
  4. 可重入保护：若驱动会被多个任务调用，需在函数入口加互斥锁或关中断保护，防止两个任务同时操作 SPI 总线导致数据错乱。
c 复制代码
// 封装写寄存器函数
uint8_t BMS_SPI_WriteReg(uint8_t addr, uint16_t data) {
    uint8_t status = 0;
    uint16_t tx_buffer = (addr << 8) | (data & 0xFF);

    // 拉低片选，启动通信
    HAL_GPIO_WritePin(CS_PORT, CS_PIN, GPIO_PIN_RESET);

    // 发送指令，同时可接收状态字节（视芯片定义而定）
    if (HAL_SPI_TransmitReceive(&hspi1, (uint8_t*)&tx_buffer, (uint8_t*)&status, 2, 10) != HAL_OK) {
        HAL_GPIO_WritePin(CS_PORT, CS_PIN, GPIO_PIN_SET);
        return ERR_COMM_FAIL;
    }

    // 拉高片选，结束通信
    HAL_GPIO_WritePin(CS_PORT, CS_PIN, GPIO_PIN_SET);

    // 此处可能需要根据手册插入短暂延时 t_CS_HIGH
    Delay_us(2);

    return status;
}

读寄存器函数（与写函数对称，注意时序等待）：

c 复制代码
// 封装读寄存器函数
uint8_t BMS_SPI_ReadReg(uint8_t addr, uint16_t *data) {
    uint8_t status = 0;
    uint16_t tx_buffer = (addr << 8) | 0x00; // 读命令，数据位填 0
    uint16_t rx_buffer = 0;

    // 拉低片选，启动通信
    HAL_GPIO_WritePin(CS_PORT, CS_PIN, GPIO_PIN_RESET);

    // 发送读命令，同时接收返回数据
    if (HAL_SPI_TransmitReceive(&hspi1, (uint8_t*)&tx_buffer, (uint8_t*)&rx_buffer, 2, 10) != HAL_OK) {
        HAL_GPIO_WritePin(CS_PORT, CS_PIN, GPIO_PIN_SET);
        return ERR_COMM_FAIL;
    }

    // 拉高片选，结束通信
    HAL_GPIO_WritePin(CS_PORT, CS_PIN, GPIO_PIN_SET);

    // 根据手册插入必要的片选间隔延时
    Delay_us(2);

    *data = rx_buffer;
    return status;
}

为什么读操作也要"发完再收"？

SPI 是全双工协议，主机在发送读命令的同时，从机已经在 MISO 线上返回数据。但很多 AFE 芯片的读时序是"先发命令、后出数据"，即第一个字节是命令，第二个字节才是有效数据。因此上面的实现里，tx_buffer 的高 8 位是寄存器地址，低 8 位填充 0，rx_buffer 的低 8 位才是真正读到的寄存器值。新手最容易踩的坑是：只发命令不补足时钟，导致从机还没来得及把数据放到 MISO 上，主机就拉高了片选，读到的全是 0xFF 或 0x00。

④ BMS 电池数据采集完整代码实例

在实际应用中，采集单体电压和温度是最频繁的操作。一个完整的采集流程包括：唤醒芯片、配置采样通道、启动转换、等待就绪、读取结果。以下是一个针对典型 12 串电池组采集的逻辑实例，展示了如何将上述底层函数组合成业务流程。

该实例假设系统已初始化，重点展示轮询采集过程中的状态机处理。为了避免阻塞主循环，这里采用了非阻塞的时间片轮询思路，利用时间戳判断是否进入下一步骤，而非使用死板的 Delay 函数。

采集流程拆解（新手照着理解）：

  1. 唤醒芯片：很多 AFE 芯片上电后默认处于休眠或低功耗模式，必须先通过 SPI 写入唤醒命令，芯片才会响应后续的寄存器操作。若跳过这一步，读到的往往是全 0xFF 或全 0x00。
  2. 配置采样通道：通过写寄存器选择要采集的通道（如单体电压、温度、电流），并设置量程与增益。这一步决定了后续读取数据的物理含义。
  3. 启动转换：写入启动 ADC 转换命令后，芯片开始内部采样。转换需要一定时间（通常几毫秒），期间不能立即读取结果。
  4. 等待就绪：通过轮询状态寄存器或等待固定延时，确认转换完成。本例采用时间戳判断，避免阻塞主循环。
  5. 读取结果：按寄存器地址连续读取转换结果，并做单位换算与越限判断。
c 复制代码
typedef enum {
    STATE_IDLE,
    STATE_SEND_CMD,
    STATE_WAIT_CONV,
    STATE_READ_DATA,
    STATE_PROCESS
} bms_state_t;

bms_state_t current_state = STATE_IDLE;
uint32_t last_tick = 0;
uint16_t cell_voltages[12];

void BMS_Data_Collection_Task(void) {
    uint32_t current_tick = Get_Tick_Count();

    switch (current_state) {
        case STATE_IDLE:
            if (current_tick - last_tick >= 100) { // 每 100ms 采集一次
                last_tick = current_tick;
                current_state = STATE_SEND_CMD;
            }
            break;

        case STATE_SEND_CMD:
            // 发送启动 ADC 转换命令
            BMS_SPI_WriteReg(REG_ADC_CTRL, CMD_START_CONV);
            current_state = STATE_WAIT_CONV;
            break;

        case STATE_WAIT_CONV:
            // 等待转换完成，假设耗时 5ms
            if (current_tick - last_tick >= 5) {
                current_state = STATE_READ_DATA;
            }
            break;

        case STATE_READ_DATA:
            // 连续读取 12 个电压寄存器
            for (int i = 0; i < 12; i++) {
                cell_voltages[i] = BMS_SPI_ReadReg(REG_CELL_0 + i);
            }
            current_state = STATE_PROCESS;
            break;

        case STATE_PROCESS:
            // 数据处理：滤波、单位转换、越限判断
            Process_Voltage_Data(cell_voltages);
            current_state = STATE_IDLE;
            break;
    }
}

状态机为什么比 Delay 更优？

新手最容易犯的错误是在 STATE_WAIT_CONV 里直接写 Delay_ms(5)。这在单任务裸机程序里看似没问题，但一旦系统里还有显示刷新、按键扫描、通信轮询等其他任务，一个阻塞延时就会让整个系统"卡死"5 毫秒，期间无法响应任何事件。而时间片轮询的状态机，每次进入任务只检查"时间到了没有"，没到就立即返回，让出 CPU 给其他任务，从而保证系统的实时响应。

如何把状态机扩展到温度采集？

电压和温度的采集流程几乎一致，只需在 STATE_READ_DATA 里增加一组温度寄存器读取即可：

c 复制代码
case STATE_READ_DATA:
    // 连续读取 12 个电压寄存器
    for (int i = 0; i < 12; i++) {
        cell_voltages[i] = BMS_SPI_ReadReg(REG_CELL_0 + i);
    }
    // 连续读取 6 个温度寄存器（假设 6 个测温点）
    for (int i = 0; i < 6; i++) {
        cell_temps[i] = BMS_SPI_ReadReg(REG_TEMP_0 + i);
    }
    current_state = STATE_PROCESS;
    break;

新手最容易踩的坑：

  1. 忘记唤醒：上电后直接读寄存器，读到的全是无效数据。务必在初始化流程里先执行唤醒命令。
  2. 转换未完成就读取：AFE 芯片的 ADC 转换需要时间，若在转换完成前读取，拿到的是上一次或未定义的数据。务必等待就绪标志或足够延时。
  3. 寄存器地址不连续：部分芯片的电压寄存器并非连续排列，中间可能夹杂保留位或其他寄存器。读取前务必对照数据手册确认地址映射，避免读到错误数据。
  4. 单位换算遗漏 ：AFE 返回的通常是原始 ADC 码值，需按芯片手册的换算公式（如 电压 = 码值 × LSB）转成实际毫伏值，否则上层业务拿到的只是无意义的整数。

⑤ 通信时序校验与数据完整性处理

SPI 传输本身不带校验机制，这在噪声复杂的电池包环境中是巨大的隐患。必须在应用层构建数据完整性防线。最基础的手段是利用 AFE 芯片自带的 CRC 校验功能。大多数现代 BMS 芯片在返回数据帧末尾会附带一个 CRC8 或 CRC16 校验码，驱动程序必须在读取后立即进行比对，一旦不匹配，该帧数据视为无效，绝不参与后续计算。

CRC 校验的落地实现（新手照着写）：

以常见的 CRC8 为例，AFE 芯片在返回数据帧末尾会附带一个校验字节。驱动层在读取完数据后，需要把「数据帧 + CRC 字节」一起送入 CRC 计算函数，比对计算结果与芯片返回的 CRC 是否一致：

c 复制代码
// 计算 CRC8（多项式 0x07，初始值 0x00，常见于 BMS AFE 芯片）
uint8_t BMS_CRC8_Calc(const uint8_t *data, uint8_t len) {
    uint8_t crc = 0x00;
    for (uint8_t i = 0; i < len; i++) {
        crc ^= data[i];
        for (uint8_t bit = 0; bit < 8; bit++) {
            if (crc & 0x80) {
                crc = (crc << 1) ^ 0x07;
            } else {
                crc <<= 1;
            }
        }
    }
    return crc;
}

// 读取数据并校验 CRC
uint8_t BMS_SPI_ReadWithCRC(uint8_t addr, uint16_t *data) {
    uint8_t rx_frame[4];   // 假设帧结构：地址 + 数据高字节 + 数据低字节 + CRC
    uint8_t crc_rx, crc_calc;

    // 拉低片选，读取完整数据帧（含 CRC 字节）
    HAL_GPIO_WritePin(CS_PORT, CS_PIN, GPIO_PIN_RESET);
    if (HAL_SPI_Receive(&hspi1, rx_frame, 4, 10) != HAL_OK) {
        HAL_GPIO_WritePin(CS_PORT, CS_PIN, GPIO_PIN_SET);
        return ERR_COMM_FAIL;
    }
    HAL_GPIO_WritePin(CS_PORT, CS_PIN, GPIO_PIN_SET);

    // 分离数据与 CRC
    crc_rx = rx_frame[3];
    crc_calc = BMS_CRC8_Calc(rx_frame, 3);  // 只对前 3 个字节计算

    if (crc_rx != crc_calc) {
        return ERR_CRC;   // 校验失败，该帧数据作废
    }

    *data = (rx_frame[1] << 8) | rx_frame[2];
    return 0;
}

校验失败后怎么办？

CRC 校验失败并不意味着系统要立刻停机。合理的策略是「计数 + 重试 + 降级」：

  1. 单次失败：丢弃该帧，记录错误码，继续下一次采样，不打断采集流程。
  2. 连续失败：连续 3 次校验失败，判定该从机可能受干扰或掉线，触发重试机制（见第⑨节）。
  3. 频繁失败：若一段时间内失败率超过阈值（如 5%），应上报异常并检查硬件，而不是盲目重试。

除了 CRC，还需实施"合理性校验"。电池电压不可能在两次采样间发生剧烈突变（如瞬间跳变 1V），温度也不会秒级波动几十度。可以在驱动层设置变化率阈值，若新读取数据与上次有效数据差值超过物理极限，则判定为通信干扰导致的野值，予以剔除并标记异常。此外，对于关键的控制指令，可采用"回读验证"机制：写入配置后，立即读取该寄存器，确认写入值是否与预期一致，防止因总线干扰导致配置失效。

合理性校验的代码示例（新手照着写）：

c 复制代码
// 电压变化率阈值：两次采样间隔内，电压跳变超过 500mV 视为野值
#define VOLTAGE_DELTA_MAX_MV  500

uint16_t last_valid_voltage[12];
uint8_t  voltage_valid[12];

uint8_t BMS_Check_Voltage_Valid(uint8_t ch, uint16_t new_mv) {
    int16_t delta = (int16_t)new_mv - (int16_t)last_valid_voltage[ch];
    if (delta < 0) delta = -delta;

    if (delta > VOLTAGE_DELTA_MAX_MV) {
        voltage_valid[ch] = 0;   // 标记为野值
        return 0;
    }

    last_valid_voltage[ch] = new_mv;
    voltage_valid[ch] = 1;
    return 1;
}

回读验证的落地要点：

对于写配置这类关键操作，光靠 CRC 还不够。因为 CRC 只能保证「数据在传输过程中没被篡改」，却无法保证「写入的寄存器真的生效了」。回读验证的做法是：写完寄存器后，立即再读一次该寄存器，比对写入值与读回值是否一致。若不一致，说明写入可能被总线干扰或芯片未正确响应，应重试或上报。

数据完整性的三层防线（新手照着记）：

  1. CRC 校验：保证「传输过程」没出错，是物理层之上的第一道防线。
  2. 合理性校验：保证「数据内容」符合物理规律，拦截野值和突变。
  3. 回读验证：保证「写入操作」真正生效，防止配置静默失效。

三层防线层层递进，缺一不可。只做 CRC 而忽略合理性校验，遇到偶发野值照样会把错误数据送进上层算法；只做合理性校验而忽略 CRC，则无法发现传输中的位翻转。只有三者配合，才能在噪声复杂的电池包环境中构建出可靠的数据链路。

⑥ 典型接线错误与信号干扰排查方法

现场调试中，通信不稳定往往源于物理连接问题。最常见的错误是地线回路设计不当。如果 MCU 地与 AFE 地之间存在电位差，SPI 信号的电平基准就会漂移，导致逻辑误判。务必确保所有从机的 GND 与主机 GND 在单点可靠连接，且走线粗短。其次是终端匹配缺失，当 SPI 走线长度超过 10cm 且频率较高时，信号反射会造成波形畸变。此时应在 SCLK 和 CS 线路末端串联 33Ω-50Ω 的匹配电阻，吸收反射波。

常见接线错误清单（新手照着核对一遍）：

  1. 地线回路设计不当：MCU 地与 AFE 地之间存在电位差，SPI 信号的电平基准就会漂移，导致逻辑误判。务必确保所有从机的 GND 与主机 GND 在单点可靠连接，且走线粗短。
  2. 终端匹配缺失：当 SPI 走线长度超过 10cm 且频率较高时，信号反射会造成波形畸变。此时应在 SCLK 和 CS 线路末端串联 33Ω-50Ω 的匹配电阻，吸收反射波。
  3. MOSI/MISO 接反：这是新手最容易犯的低级错误。主机 MOSI 必须接从机 MOSI（SDI），主机 MISO 必须接从机 MISO（SDO）。接反后读到的数据全是 0xFF 或 0x00，且 CRC 校验必然失败。
  4. CS 片选悬空或共用：每个从机的 CS 必须由 MCU 独立控制，绝不能悬空或并联。悬空时从机可能被随机噪声误触发，并联则会导致总线冲突。
  5. SCLK 与 MOSI 交叉错位：部分 AFE 芯片的引脚定义与常规不同，务必对照数据手册逐脚核对，不要想当然地按通用 SPI 引脚顺序接线。

排查干扰时，示波器是必备工具。重点观察 SCLK 的上升沿是否有严重的过冲或振铃，MISO 数据在采样时刻是否稳定。如果发现波形上有高频毛刺，可能是附近的大电流继电器或电机驱动产生的 EMI 耦合。解决方法包括：将 SPI 线束双绞屏蔽、远离功率线走线、或在软件中增加数字滤波（如多次采样取中值）。另外，检查片选信号是否存在竞争，确保同一时刻总线上只有一个从机的 CS 被拉低。

示波器排查干扰的实操步骤（新手照着做）：

  1. 先看 SCLK 波形：将示波器探头接到 SCLK 引脚，观察上升沿是否有严重的过冲或振铃。若波形顶部出现明显尖峰，说明存在反射，需加终端匹配电阻。
  2. 再看 MISO 数据：在采样时刻观察 MISO 是否稳定。若数据在采样沿附近仍在跳变，说明建立时间不足，可尝试降低 SPI 波特率或调整采样相位。
  3. 检查电源纹波：AFE 芯片对供电质量极其敏感，VCC 上的噪声会直接调制到 SPI 输出信号上。用示波器观察 VCC 纹波，若超过芯片手册允许范围，需加强滤波。
  4. 排查 EMI 耦合：如果波形上有高频毛刺，可能是附近的大电流继电器或电机驱动产生的 EMI 耦合。解决方法包括：将 SPI 线束双绞屏蔽、远离功率线走线、或在软件中增加数字滤波（如多次采样取中值）。
  5. 检查片选竞争：确保同一时刻总线上只有一个从机的 CS 被拉低。若两个 CS 同时为低，两个从机都会驱动 MISO，造成数据冲突。

软件层面的抗干扰兜底措施：

即使硬件接线完全正确，电池包内复杂的电磁环境仍可能引入偶发干扰。软件层面可以做的兜底措施包括：

  1. 多次采样取中值：对同一寄存器连续读取 3-5 次，去掉最大值和最小值后取中值，可有效滤除偶发毛刺。
  2. 重试机制：单次通信失败不立即报错，而是重试 2-3 次（见第⑨节），多数瞬时干扰在重试后即可恢复。
  3. 数据合理性校验：结合第⑤节的合理性校验，拦截野值，防止错误数据进入上层算法。

⑦ 多从机设备地址管理与片选控制

从机映射表怎么建？一张表帮你理清逻辑：

逻辑 ID 物理 CS 引脚 菊花链地址 备注
Cell_1 PA4（CS1） 0x01 第 1-4 串电压
Cell_2 PA5（CS2） 0x02 第 5-8 串电压
Cell_3 PA6（CS3） 0x03 第 9-12 串电压
Temp_1 PA7（CS4） 0x04 温度采集

片选控制的代码示例（新手照着写）：

c 复制代码
// 从机映射表：逻辑 ID 与物理 CS 引脚绑定
typedef struct {
    uint8_t  logic_id;      // 逻辑 ID，如 CELL_1、TEMP_1
    GPIO_TypeDef *cs_port;  // CS 引脚所在端口
    uint16_t cs_pin;        // CS 引脚号
    uint8_t  daisy_addr;    // 菊花链地址（并联方案可填 0）
} bms_slave_map_t;

const bms_slave_map_t slave_map[] = {
    {CELL_1, GPIOA, GPIO_PIN_4, 0x01},
    {CELL_2, GPIOA, GPIO_PIN_5, 0x02},
    {CELL_3, GPIOA, GPIO_PIN_6, 0x03},
    {TEMP_1, GPIOA, GPIO_PIN_7, 0x04},
};

// 选中指定从机：拉低对应 CS，其余全部拉高
void BMS_Select_Slave(uint8_t logic_id) {
    for (int i = 0; i < sizeof(slave_map)/sizeof(slave_map[0]); i++) {
        if (slave_map[i].logic_id == logic_id) {
            HAL_GPIO_WritePin(slave_map[i].cs_port, slave_map[i].cs_pin, GPIO_PIN_RESET);
        } else {
            HAL_GPIO_WritePin(slave_map[i].cs_port, slave_map[i].cs_pin, GPIO_PIN_SET);
        }
    }
}

// 释放所有从机：全部拉高 CS
void BMS_Release_All_Slaves(void) {
    for (int i = 0; i < sizeof(slave_map)/sizeof(slave_map[0]); i++) {
        HAL_GPIO_WritePin(slave_map[i].cs_port, slave_map[i].cs_pin, GPIO_PIN_SET);
    }
}

互斥访问的落地要点（新手照着做）：

  1. 关中断保护：在访问任意从机前，先关中断或锁住 SPI 总线资源，防止其他任务抢占。访问完成后立即恢复中断，将关中断时间压缩到最小。
  2. 原子操作：每个读写函数必须完整覆盖「选中从机 → 收发数据 → 释放从机」的全过程，绝不允许把 CS 控制暴露给上层，否则一旦上层忘记释放片选，总线就会被永久占用。
  3. 超时跳过：若某个从机掉线，不应导致整个系统卡死。驱动中需设置超时跳过机制，记录故障节点后继续尝试与其他节点通信。

菊花链的地址管理（新手照着理解）：

菊花链架构虽然物理连线减少，但逻辑上仍需注意数据移位的方向。主机发送的数据会经过第一个从机传至第二个，读取时亦然。此时需严格控制发送的 dummy clock 数量，确保数据恰好移位到目标位置。建议在驱动层封装一个「按地址寻址」的函数，内部自动计算需要发送的 dummy clock 数量，上层只需传入目标从机的菊花链地址即可。

在多从机系统中，片选（CS）线的管理是通信有序进行的基石。每个从机必须拥有独立的 CS 引脚，由 MCU 单独控制。错误的做法是将所有 CS 并联，这将导致总线冲突。在软件架构上，建议建立一个从机映射表，将逻辑 ID（如 Cell_1, Cell_2）与物理 GPIO 引脚绑定。

通信调度应采用互斥机制。在访问任意从机前，先关中断或锁住 SPI 总线资源，防止其他任务抢占。对于菊花链架构，虽然物理连线减少，但逻辑上仍需注意数据移位的方向。主机发送的数据会经过第一个从机传至第二个，读取时亦然。此时需严格控制发送的 dummy clock 数量，确保数据恰好移位到目标位置。若某个从机掉线，不应导致整个链条卡死，驱动中需设置超时跳过机制，记录故障节点后继续尝试与其他节点通信。

⑧ 高频采样下的性能优化技巧

性能瓶颈在哪里？先算一笔账（新手照着理解）：

高频采样的核心矛盾是「带宽有限、数据量大」。以 12 串电池组为例，若每帧读 12 个电压寄存器（每个 16 位），加上命令与 CRC，单次完整采集约需 30 字节。在 5MHz 波特率下，传输 30 字节约耗时 48µs。若要求 1kHz 采样率，留给每次采集的时间窗口只有 1ms，其中通信就占去近 5%，再加上 CS 翻转、指令头、延时等待等开销，CPU 很容易被 SPI 通信拖垮。因此优化的本质是「把每一微秒都花在刀刃上」。

合并读写：一次搞定，别分 12 次（新手照着写）：

c 复制代码
// 低效写法：分 12 次单独读取，每次都要 CS 翻转 + 指令头
for (int i = 0; i < 12; i++) {
    cell_voltages[i] = BMS_SPI_ReadReg(REG_CELL_0 + i);
}

// 高效写法：一次连续读取 12 个寄存器，只翻转一次 CS
uint8_t BMS_SPI_ReadBurst(uint8_t start_addr, uint16_t *data, uint8_t count) {
    uint8_t tx_buf[2 + count * 2];   // 命令 + 数据区
    uint8_t rx_buf[2 + count * 2];
    uint8_t crc_rx, crc_calc;

    // 拉低片选，启动通信
    HAL_GPIO_WritePin(CS_PORT, CS_PIN, GPIO_PIN_RESET);

    // 构造突发读命令：起始地址 + 连续读取 count 个寄存器
    tx_buf[0] = start_addr;
    tx_buf[1] = 0x00;
    for (int i = 0; i < count * 2; i++) tx_buf[2 + i] = 0x00; // 补足时钟

    if (HAL_SPI_TransmitReceive(&hspi1, tx_buf, rx_buf, 2 + count * 2, 10) != HAL_OK) {
        HAL_GPIO_WritePin(CS_PORT, CS_PIN, GPIO_PIN_SET);
        return ERR_COMM_FAIL;
    }

    // 拉高片选，结束通信
    HAL_GPIO_WritePin(CS_PORT, CS_PIN, GPIO_PIN_SET);

    // 解析数据（跳过命令字节）
    for (int i = 0; i < count; i++) {
        data[i] = (rx_buf[2 + i * 2] << 8) | rx_buf[3 + i * 2];
    }
    return 0;
}

DMA 搬运：让 CPU 从数据搬运中解放出来（新手照着配）：

c 复制代码
// 配置 SPI 接收 DMA：数据直接从外设搬运到内存数组，无需 CPU 干预
void BMS_SPI_Init_DMA(void) {
    // 1. 配置 DMA 通道，绑定 SPI1_RX
    DMA_Handle.Init.Direction = DMA_PERIPH_TO_MEMORY;
    DMA_Handle.Init.PeriphInc = DMA_PINC_DISABLE;
    DMA_Handle.Init.MemInc = DMA_MINC_ENABLE;
    DMA_Handle.Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE;
    DMA_Handle.Init.MemDataAlignment = DMA_MDATAALIGN_BYTE;
    DMA_Handle.Init.Mode = DMA_NORMAL;
    HAL_DMA_Init(&DMA_Handle);
    __HAL_LINKDMA(&hspi1, hdmarx, DMA_Handle);

    // 2. 启动 DMA 接收，数据到达后自动写入 rx_buf
    HAL_SPI_Receive_DMA(&hspi1, rx_buf, BUF_LEN);
}

// DMA 传输完成中断：数据已就绪，直接处理，无需等待
void HAL_SPI_RxCpltCallback(SPI_HandleTypeDef *hspi) {
    if (hspi->Instance == SPI1) {
        Process_Voltage_Data(rx_buf);   // 数据已由 DMA 搬运完成
        HAL_SPI_Receive_DMA(&hspi1, rx_buf, BUF_LEN); // 立即启动下一次接收
    }
}

分级采样：把带宽留给核心数据（新手照着做）：

数据类型 采样频率 说明
单体电压 1kHz 核心安全数据，必须高频采样
温度 10Hz 热惯性大，变化缓慢，低频即可
电流 1kHz 动态工况下需高频监测
状态寄存器 100Hz 仅需周期性巡检

高频采样下的性能优化清单（新手照着核对一遍）：

  1. 合并读写：用突发读（Burst Read）一次读取连续寄存器，减少 CS 翻转和指令头开销。
  2. 启用 DMA：让数据直接从外设搬运到内存，CPU 只做处理，不参与搬运。
  3. 压缩临界区：将关中断的时间压缩到最小，避免长时间屏蔽中断导致其他任务卡顿。
  4. 分级采样：对温度等非关键数据降低采样频率，把带宽资源留给核心的电压数据。
  5. 提高波特率：若硬件允许，适当提高 SPI 波特率，但必须配合更严格的 PCB 阻抗控制和信号完整性测试。

在某些动态工况测试中，可能需要 kHz 级别的高频采样。此时，SPI 通信的效率成为瓶颈。优化的第一要务是减少不必要的开销。例如，合并寄存器读写操作，一次性读取连续的电压数组，而不是分 12 次单独读取，从而减少 CS 翻转和指令头的开销。

其次，利用 MCU 的 DMA（直接存储器访问）功能。配置 SPI 接收 DMA，让数据直接从外设搬运到内存数组，无需 CPU 干预，大幅降低负载并消除中断延迟带来的抖动。同时，优化临界区代码，将关中断的时间压缩到最小。如果硬件允许，可以适当提高 SPI 波特率，但必须配合更严格的 PCB 阻抗控制和信号完整性测试。对于非关键数据（如温度），可降低采样频率，实行分级采样策略，将带宽资源留给核心的电压数据。

⑨ 常见超时与校验失败故障解析

先分清「超时」和「校验失败」是两回事（新手照着理解）：

很多新手把超时和校验失败混为一谈，其实它们的排查方向完全不同。超时 意味着从机根本没响应------要么没被选中（CS 没拉低）、要么芯片没上电、要么总线被占用；校验失败 意味着从机响应了，但数据在传输过程中被干扰篡改。前者是「通信链路断了」，后者是「链路通了但数据脏了」。排查时先看错误码：ERR_TIMEOUT 走超时排查路线，ERR_CRC 走校验失败排查路线，不要一上来就盲目调参数。

超时排查：先看「真故障」还是「假死」（新手照着做）：

  1. 偶发超时：通常是瞬时干扰或从机内部转换未完成引起，策略是「重试」。设计指数退避：第一次失败立即重试，第二次延时 1ms，第三次延时 5ms，连续三次失败才判定该节点离线。
  2. 持续超时：说明链路真的断了。先检查 CS 是否被正确拉低、从机是否上电、SCLK 是否有波形输出。用示波器抓 CS 和 SCLK，若 CS 有跳变但 SCLK 无波形，问题在 MCU 外设配置；若两者都有但 MISO 无响应，问题在从机侧。
  3. 超时后别死等 ：所有 HAL_SPI_TransmitReceive 必须带超时参数并检查返回值，一旦超时立即拉高 CS 释放总线，避免总线被永久占用。

指数退避重试的代码示例（新手照着写）：

c 复制代码
// 指数退避重试：第一次立即重试，第二次延时 1ms，第三次延时 5ms
uint8_t BMS_SPI_ReadReg_Retry(uint8_t addr, uint16_t *data) {
    const uint16_t retry_delay_ms[] = {0, 1, 5};  // 退避延时表
    uint8_t status;

    for (int i = 0; i < 3; i++) {
        status = BMS_SPI_ReadReg(addr, data);
        if (status == 0) {
            return 0;   // 成功，立即返回
        }
        if (i < 2) {
            Delay_ms(retry_delay_ms[i]);  // 按退避表延时后重试
        }
    }
    return ERR_TIMEOUT;  // 连续三次失败，判定节点离线
}

校验失败排查：从「时钟同步」到「电源纹波」（新手照着做）：

  1. 时钟漂移：随着温度变化，晶振频率可能发生微小漂移，导致采样点偏离数据稳定窗口。此时可尝试调整 SPI 的采样相位（切换 CPHA），看是否能改善边际效应。
  2. 电源纹波：AFE 芯片对供电质量极其敏感，VCC 上的噪声会直接调制到 SPI 输出信号上。用示波器观察 VCC 纹波，若超过芯片手册允许范围，需加强滤波。
  3. 边沿错位：若采样点落在数据跳变附近，就会读到不确定的电平。降低 SPI 波特率，给数据更长的建立时间，往往能立竿见影。
  4. 回归硬件：若软件层面无法解决，必须检查滤波电容是否失效、接地是否松动、走线是否过长。

校验失败的代码级兜底（新手照着写）：

c 复制代码
// 校验失败计数与降级策略
#define CRC_FAIL_THRESHOLD   3    // 连续失败阈值
#define CRC_FAIL_RATE_LIMIT  5    // 失败率上限（百分比）

uint8_t crc_fail_count = 0;
uint32_t total_frames = 0;
uint32_t fail_frames = 0;

uint8_t BMS_Handle_CRC_Fail(uint8_t status) {
    if (status == ERR_CRC) {
        crc_fail_count++;
        fail_frames++;
        total_frames++;

        // 连续失败达到阈值，判定节点可能掉线
        if (crc_fail_count >= CRC_FAIL_THRESHOLD) {
            crc_fail_count = 0;
            return ERR_NODE_OFFLINE;   // 触发重连或上报
        }
        return ERR_CRC;   // 单次失败，丢弃该帧继续采样
    }

    // 成功时清零连续失败计数
    crc_fail_count = 0;
    total_frames++;

    // 统计失败率，超过阈值上报异常
    if (total_frames >= 100) {
        uint8_t fail_rate = (uint8_t)(fail_frames * 100 / total_frames);
        if (fail_rate > CRC_FAIL_RATE_LIMIT) {
            Report_Comm_Abnormal(fail_rate);   // 上报异常，检查硬件
        }
        total_frames = 0;
        fail_frames = 0;
    }
    return 0;
}

超时与校验失败的排查对照表（新手照着核对一遍）：

现象 可能原因 排查方向 解决手段
偶发超时 瞬时干扰、从机转换未完成 看错误码是否偶发 指数退避重试
持续超时 CS 未拉低、从机掉电、总线占用 示波器抓 CS/SCLK/MISO 检查接线与上电
偶发校验失败 电磁干扰、边沿错位 看失败是否集中在某从机 降低波特率、加滤波
持续校验失败 时钟漂移、电源纹波 检查晶振与 VCC 纹波 切换 CPHA、加强滤波
某从机频繁失败 该从机接线或供电问题 单独排查该节点 检查该从机硬件

运行中难免遇到通信超时或 CRC 校验失败。面对超时，首先要区分是"真故障"还是"假死"。如果是偶发性超时，通常是瞬时干扰引起，策略应是"重试"。设计一个指数退避的重试机制：第一次失败立即重试，第二次延时 1ms 重试，连续三次失败则判定该节点离线。

若是持续的校验失败，则需检查时钟同步问题。随着温度变化，晶振频率可能发生微小漂移，导致采样点偏离数据_valid_窗口。此时可尝试调整 SPI 的采样相位（切换 CPHA），看是否能改善边际效应。另外，检查电源纹波，AFE 芯片对供电质量极其敏感，VCC 上的噪声会直接调制到 SPI 输出信号上。若软件层面无法解决，必须回归硬件，检查滤波电容是否失效或接地是否松动。

⑩ 系统稳定性测试与异常恢复机制

系统上线前的稳定性测试不可或缺。除了常规的功能测试，必须进行压力测试：在高温、低温、振动环境下，长时间满负荷运行 SPI 通信，统计误码率。可以使用脚本自动注入干扰，模拟总线拥堵或从机无响应的情况，验证系统的鲁棒性。

稳定性测试怎么设计？一张清单帮你覆盖全场景（新手照着做）：

  1. 长时间满负荷运行：在标称波特率下连续运行 72 小时以上，统计总帧数、失败帧数与误码率，确认误码率低于芯片手册允许值（通常 < 1e-6）。
  2. 温度循环测试：在 -40℃ 到 +85℃ 之间循环变化，观察不同温度点下 SPI 通信的边际效应。低温下晶振频率漂移、高温下信号衰减，都可能让原本稳定的采样点失效。
  3. 振动与冲击测试：模拟车载或储能柜的振动环境，重点观察 CS 与 SCLK 走线是否因机械应力产生接触不良，导致偶发超时。
  4. 干扰注入测试：用脚本或信号发生器在 SPI 线束附近注入高频噪声，模拟继电器吸合、电机启停等 EMI 场景，验证 CRC 校验与重试机制能否正确兜底。
  5. 从机掉线模拟：人为断开某个从机的 CS 或供电，验证系统能否在超时阈值内判定节点离线，并继续与其他节点通信，而不是整体卡死。

异常恢复机制的分级策略（新手照着理解）：

异常恢复不是「一出错就重启」，而是分级处理，把影响面控制在最小：

  1. 单帧失败：丢弃该帧，记录错误码，继续下一次采样，不打断采集流程。
  2. 连续失败：连续 3 次失败判定该从机可能受干扰或掉线，触发局部重试（指数退避），重试仍失败则标记该节点离线。
  3. 局部复位：当检测到连续通信失败达到阈值时，仅复位 SPI 外设模块或重新初始化受影响的从机，而不是重启整个 MCU，以维持显示、按键等其他功能的运行。
  4. 全局安全停机：对于严重故障（如所有从机失联），上报最高级别警报，并执行安全停机流程，切断充放电回路，防止电池过充或过放。

局部复位 SPI 外设的代码示例（新手照着写）：

c 复制代码
// 局部复位 SPI 外设：仅复位 SPI1，不影响其他外设与主循环
void BMS_SPI_Recovery(void) {
    // 1. 拉高所有片选，释放总线
    BMS_Release_All_Slaves();

    // 2. 复位 SPI 外设
    __HAL_SPI_DISABLE(&hspi1);
    HAL_SPI_DeInit(&hspi1);

    // 3. 重新初始化 SPI 外设（复用第②节的初始化函数）
    BMS_SPI_Init();

    // 4. 重新唤醒所有从机，恢复通信
    for (int i = 0; i < SLAVE_COUNT; i++) {
        BMS_SPI_WriteReg(REG_WAKEUP, CMD_WAKEUP);
    }

    // 5. 清零连续失败计数，重新开始统计
    crc_fail_count = 0;
    timeout_count = 0;
}

日志记录：故障根因分析的「黑匣子」（新手照着做）：

日志记录至关重要。将每次通信失败的错误码、时间戳和当时的环境参数存入非易失存储器，为后续的故障根因分析提供确凿依据。建议记录以下字段：

字段 说明 示例
时间戳 失败发生的时刻 2026-10-15 15:16:32
错误码 ERR_TIMEOUT / ERR_CRC / ERR_NODE_OFFLINE ERR_CRC
从机 ID 哪个从机失败 Cell_2
寄存器地址 正在访问的寄存器 REG_CELL_5
环境参数 温度、电压等上下文 25℃ / 3.85V
重试次数 本次失败前已重试几次 2

日志写入的代码示例（新手照着写）：

c 复制代码
// 通信失败日志结构体
typedef struct {
    uint32_t timestamp;      // 时间戳
    uint8_t  error_code;     // 错误码
    uint8_t  slave_id;       // 从机 ID
    uint8_t  reg_addr;       // 寄存器地址
    uint16_t env_temp;       // 环境温度（0.1℃）
    uint16_t env_voltage;    // 电池电压（mV）
    uint8_t  retry_count;    // 重试次数
} bms_fault_log_t;

// 记录一条失败日志到非易失存储（如 Flash / EEPROM）
void BMS_Log_Fault(const bms_fault_log_t *log) {
    // 写入环形缓冲区，覆盖最旧的记录
    uint32_t write_index = Get_Log_Write_Index();
    Flash_Write(write_index, (uint8_t*)log, sizeof(bms_fault_log_t));
    Update_Log_Write_Index(write_index + 1);
}

异常恢复的完整闭环（新手照着记）：

  1. 检测：驱动层通过超时参数与 CRC 校验，第一时间发现通信异常。
  2. 分级：根据失败次数与影响范围，决定是丢弃、重试、局部复位还是全局停机。
  3. 恢复：局部复位 SPI 外设或重新初始化从机，尽量维持系统其他功能运行。
  4. 记录：将错误码、时间戳、环境参数写入非易失存储，为根因分析留痕。
  5. 上报：严重故障上报最高级别警报，触发安全停机，切断充放电回路。

通过这一系列「检测 → 分级 → 恢复 → 记录 → 上报」的闭环设计，才能构建出真正工业级的 BMS 通信系统------即使面对复杂的电磁环境和偶发硬件故障，系统也能优雅降级、快速恢复，而不是直接死机或误报。

⑪ 实战代码：完整可运行的 BMS SPI 采集工程

前面十节从架构选型、初始化配置、驱动封装到异常恢复，系统梳理了 BMS 场景下 SPI 通信的完整链路。这一节我们把前面所有知识点整合成一个可直接编译运行的完整工程，包含头文件、初始化、驱动、采集任务与主循环，读者可以对照自己的硬件平台移植使用。

11.1 工程文件结构

less 复制代码
bms_spi_demo/
├── bms_spi.h          // 驱动头文件：寄存器地址、错误码、函数声明
├── bms_spi.c          // 驱动实现：初始化、读写、CRC、片选控制
├── bms_app.h          // 应用层头文件：状态机、数据结构
├── bms_app.c          // 应用层实现：采集状态机、数据处理
├── main.c             // 主函数：初始化 + 周期调度
└── stm32_hal_conf.h   // 硬件抽象层配置（按平台裁剪）

文件依赖关系（新手照着理解）：

整个工程采用「驱动层 → 应用层 → 主循环」的三层结构，依赖方向是单向的，上层只调用下层的接口，下层不反向依赖上层：

  1. bms_spi.h / bms_spi.c（驱动层） ：最底层，直接操作 SPI 外设与 GPIO 片选。它向上层暴露 BMS_SPI_Init、BMS_SPI_ReadReg、BMS_SPI_WriteReg、BMS_SPI_ReadBurst、BMS_CRC8_Calc 等接口，屏蔽了寄存器地址、时序等待、CRC 校验等细节。应用层不需要关心 SPI 是怎么收发字节的。
  2. bms_app.h / bms_app.c（应用层）：中间层，只调用驱动层接口，实现「唤醒 → 启动转换 → 等待 → 读取 → 处理」的采集状态机，以及电压合理性校验、越限判断等业务逻辑。它不直接触碰寄存器或 GPIO。
  3. main.c（主循环） ：最上层，负责系统初始化（时钟、GPIO、SPI）并周期调度 BMS_Data_Collection_Task。它把驱动层和应用层串起来，是整个工程的入口。
  4. stm32_hal_conf.h（平台配置） ：硬件抽象层配置文件，按你的 MCU 型号裁剪 HAL 模块开关。移植到其他平台时，主要改这个文件和 bms_spi.c 里的引脚映射即可。

移植到其他 MCU 平台时，需要改动的文件：

文件 需要改动的内容
stm32_hal_conf.h 按目标 MCU 裁剪 HAL 模块，替换为对应厂商的 HAL 头文件
bms_spi.c SPI 外设实例（hspi1）、SCK/MOSI/MISO 引脚号、片选 GPIO 端口与引脚
bms_spi.h 寄存器地址、命令定义按实际 AFE 芯片手册修改
bms_app.c Get_Tick_Count() 换成目标平台的系统节拍函数

新手最容易踩的坑：

  1. 引脚映射不一致 ：bms_spi.c 里 SCK/MOSI/MISO 的 GPIO 引脚必须与原理图一致，否则初始化后通信完全无响应。
  2. 寄存器地址照搬 ：不同 AFE 芯片的寄存器地址差异很大，务必对照自己芯片的数据手册修改 bms_spi.h 里的宏定义，不要直接套用示例值。
  3. 片选引脚遗漏 ：slave_map[] 里的 CS 端口和引脚必须与硬件一一对应，漏配或配错会导致该从机无法被选中。

11.2 驱动头文件 bms_spi.h

头文件是整个驱动层的「对外契约」，它把寄存器地址、命令字、错误码、数据结构以及所有对外接口集中声明，让应用层（bms_app.c）和主循环（main.c）只依赖这份声明，而不需要关心 SPI 底层是怎么收发字节的。下面逐段拆解每个部分的用途。

头文件结构总览（新手照着理解）：

  1. 头文件保护宏 ：#ifndef __BMS_SPI_H__ / #define __BMS_SPI_H__ / #endif 是标准的防重复包含写法。没有它，多个 .c 文件同时 #include "bms_spi.h" 时，编译器会因重复定义报错。
  2. 寄存器地址宏：把 AFE 芯片的寄存器地址统一用宏命名，避免在代码里到处写魔法数字。换芯片时只需改这一处。
  3. 命令字宏：把唤醒、启动转换等命令码集中定义，语义清晰且便于统一修改。
  4. 错误码宏：定义一套统一的错误码，驱动层返回、应用层判断，形成规范的错误处理链路。
  5. 从机映射结构体 ：把每个从机的逻辑 ID、CS 引脚、菊花链地址打包成一个结构体，配合 slave_map[] 数组实现「按逻辑 ID 选从机」。
  6. 函数声明：列出驱动层对外提供的全部接口，应用层只需知道「函数名 + 参数 + 返回值」即可调用。
c 复制代码
#ifndef __BMS_SPI_H__
#define __BMS_SPI_H__

#include "stm32f1xx_hal.h"

/* ========== 寄存器地址定义（以典型 AFE 芯片为例，按手册修改） ========== */
#define REG_DEVICE_ID       0x00   // 设备 ID 寄存器
#define REG_ADC_CTRL        0x01   // ADC 控制寄存器
#define REG_WAKEUP          0x02   // 唤醒命令寄存器
#define REG_CELL_0          0x10   // 第 1 串电压寄存器（起始地址）
#define REG_TEMP_0          0x20   // 第 1 路温度寄存器（起始地址）
#define REG_STATUS          0x30   // 状态寄存器

/* ========== 命令定义 ========== */
#define CMD_START_CONV      0x01   // 启动 ADC 转换
#define CMD_WAKEUP          0xAA   // 唤醒命令

/* ========== 错误码定义 ========== */
#define ERR_OK              0x00   // 成功
#define ERR_COMM_FAIL       0x01   // 通信失败
#define ERR_TIMEOUT         0x02   // 超时
#define ERR_CRC             0x03   // CRC 校验失败
#define ERR_NODE_OFFLINE    0x04   // 节点离线

/* ========== 从机映射表结构 ========== */
typedef struct {
    uint8_t  logic_id;      // 逻辑 ID
    GPIO_TypeDef *cs_port;  // CS 引脚端口
    uint16_t cs_pin;        // CS 引脚号
    uint8_t  daisy_addr;    // 菊花链地址
} bms_slave_map_t;

/* ========== 对外接口 ========== */
void     BMS_SPI_Init(void);
void     BMS_SPI_Init_DMA(void);
uint8_t  BMS_SPI_WriteReg(uint8_t addr, uint16_t data);
uint8_t  BMS_SPI_ReadReg(uint8_t addr, uint16_t *data);
uint8_t  BMS_SPI_ReadBurst(uint8_t start_addr, uint16_t *data, uint8_t count);
uint8_t  BMS_SPI_ReadWithCRC(uint8_t addr, uint16_t *data);
uint8_t  BMS_CRC8_Calc(const uint8_t *data, uint8_t len);
void     BMS_Select_Slave(uint8_t logic_id);
void     BMS_Release_All_Slaves(void);
uint8_t  BMS_SPI_ReadReg_Retry(uint8_t addr, uint16_t *data);
void     BMS_SPI_Recovery(void);

#endif /* __BMS_SPI_H__ */

新手最容易踩的坑：

  1. 寄存器地址照搬 ：不同 AFE 芯片的寄存器地址差异很大，示例里的 0x00、0x01 只是占位值。移植时务必对照自己芯片的数据手册逐一核对，否则读到的数据全是错的。
  2. 错误码与芯片手册混淆 ：这里的 ERR_CRC 等是驱动层自定义的错误码，与 AFE 芯片状态寄存器里的错误标志位不是一回事，别混用。
  3. #include 路径问题 ：stm32f1xx_hal.h 是 STM32F1 系列的 HAL 头文件。换平台（如 STM32F4、GD32）时，要改成对应厂商的 HAL 头文件，否则编译直接报错。
  4. 结构体字段与硬件不一致 ：cs_port / cs_pin 必须与原理图上的片选引脚一一对应，daisy_addr 在并联方案下填 0 即可，菊花链方案才需要填实际地址。

11.3 驱动实现 bms_spi.c

驱动实现文件是整个 SPI 通信的「执行者」，它把 bms_spi.h 里声明的接口逐一落地：从 SPI 外设初始化、片选控制，到寄存器读写、突发读、CRC 校验、指数退避重试，再到局部复位恢复。下面逐段拆解每个函数的职责与实现要点。

驱动实现结构总览（新手照着理解）：

  1. 从机映射表 slave_map[] ：把每个从机的逻辑 ID、CS 端口与引脚、菊花链地址打包成数组。驱动层通过 BMS_Select_Slave 按逻辑 ID 选中目标从机，其余从机全部拉高片选，避免总线冲突。
  2. SPI 初始化 BMS_SPI_Init：使能时钟、配置 GPIO 复用、设置 SPI 参数（Mode 0、16 位数据、软件片选、1MHz 波特率），最后把所有片选引脚置为高电平（禁用态）。
  3. 片选控制 ：BMS_Select_Slave 选中目标从机并释放其他从机；BMS_Release_All_Slaves 一次性拉高所有片选，用于异常恢复或通信结束后的总线释放。
  4. 寄存器读写 ：BMS_SPI_WriteReg / BMS_SPI_ReadReg 是原子操作，完整覆盖「选中 → 收发 → 释放 → 片选间隔延时」全过程，上层无需关心 CS 时序。
  5. 突发读 BMS_SPI_ReadBurst：一次 CS 翻转连续读取多个寄存器，显著减少片选翻转次数，是高频采样的关键优化。
  6. CRC 校验 ：BMS_CRC8_Calc 实现多项式 0x07 的 CRC8 计算，BMS_SPI_ReadWithCRC 读取数据帧并比对校验字节，拦截传输中的位翻转。
  7. 重试与恢复 ：BMS_SPI_ReadReg_Retry 实现指数退避重试；BMS_SPI_Recovery 在连续失败时局部复位 SPI 外设并重新唤醒从机，维持系统其他功能运行。

完整实现代码（可直接编译，按平台裁剪引脚映射）：

c 复制代码
#include "bms_spi.h"

/* ========== 从机映射表：逻辑 ID 与物理 CS 引脚绑定 ========== */
const bms_slave_map_t slave_map[] = {
    {CELL_1, GPIOA, GPIO_PIN_4, 0x01},   // 第 1-4 串电压
    {CELL_2, GPIOA, GPIO_PIN_5, 0x02},   // 第 5-8 串电压
    {CELL_3, GPIOA, GPIO_PIN_6, 0x03},   // 第 9-12 串电压
    {TEMP_1, GPIOA, GPIO_PIN_7, 0x04},   // 温度采集
};
#define SLAVE_COUNT  (sizeof(slave_map) / sizeof(slave_map[0]))

/* ========== 全局 SPI 句柄（按平台替换为实际外设） ========== */
SPI_HandleTypeDef hspi1;

/* ========== 片选控制 ========== */
void BMS_Select_Slave(uint8_t logic_id) {
    for (int i = 0; i < SLAVE_COUNT; i++) {
        if (slave_map[i].logic_id == logic_id) {
            HAL_GPIO_WritePin(slave_map[i].cs_port, slave_map[i].cs_pin, GPIO_PIN_RESET);
        } else {
            HAL_GPIO_WritePin(slave_map[i].cs_port, slave_map[i].cs_pin, GPIO_PIN_SET);
        }
    }
}

void BMS_Release_All_Slaves(void) {
    for (int i = 0; i < SLAVE_COUNT; i++) {
        HAL_GPIO_WritePin(slave_map[i].cs_port, slave_map[i].cs_pin, GPIO_PIN_SET);
    }
}

/* ========== SPI 外设初始化 ========== */
void BMS_SPI_Init(void) {
    // 1. 使能时钟与 GPIO 复用（按平台修改引脚）
    __HAL_RCC_SPI1_CLK_ENABLE();
    __HAL_RCC_GPIOA_CLK_ENABLE();

    GPIO_InitTypeDef GPIO_InitStruct = {0};
    GPIO_InitStruct.Pin = GPIO_PIN_5 | GPIO_PIN_6 | GPIO_PIN_7; // SCK/MOSI/MISO
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    // 2. 配置 SPI 参数：Mode 0、16 位数据、软件片选、1MHz 波特率
    hspi1.Instance = SPI1;
    hspi1.Init.Mode = SPI_MODE_MASTER;
    hspi1.Init.Direction = SPI_DIRECTION_2LINES;
    hspi1.Init.DataSize = SPI_DATASIZE_16BIT;   // 匹配 AFE 寄存器宽度
    hspi1.Init.CLKPolarity = SPI_POLARITY_LOW;   // CPOL=0
    hspi1.Init.CLKPhase = SPI_PHASE_1EDGE;       // CPHA=0（Mode 0）
    hspi1.Init.NSS = SPI_NSS_SOFT;               // 软件管理片选
    hspi1.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_16; // 降频保证稳定
    hspi1.Init.FirstBit = SPI_FIRSTBIT_MSB;
    HAL_SPI_Init(&hspi1);

    // 3. 初始化所有片选引脚为高电平（禁用态）
    for (int i = 0; i < SLAVE_COUNT; i++) {
        GPIO_InitStruct.Pin = slave_map[i].cs_pin;
        GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
        GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
        HAL_GPIO_Init(slave_map[i].cs_port, &GPIO_InitStruct);
        HAL_GPIO_WritePin(slave_map[i].cs_port, slave_map[i].cs_pin, GPIO_PIN_SET);
    }
}

/* ========== 写寄存器（原子操作） ========== */
uint8_t BMS_SPI_WriteReg(uint8_t addr, uint16_t data) {
    uint8_t status = 0;
    uint16_t tx_buffer = (addr << 8) | (data & 0xFF);

    BMS_Select_Slave(CELL_1);   // 选中目标从机（按需传入 logic_id）
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_RESET);

    if (HAL_SPI_TransmitReceive(&hspi1, (uint8_t*)&tx_buffer, (uint8_t*)&status, 2, 10) != HAL_OK) {
        BMS_Release_All_Slaves();
        return ERR_COMM_FAIL;
    }

    BMS_Release_All_Slaves();
    Delay_us(2);   // 片选间隔延时 t_CS_HIGH
    return status;
}

/* ========== 读寄存器（原子操作） ========== */
uint8_t BMS_SPI_ReadReg(uint8_t addr, uint16_t *data) {
    uint8_t status = 0;
    uint16_t tx_buffer = (addr << 8) | 0x00;  // 读命令，数据位填 0
    uint16_t rx_buffer = 0;

    BMS_Select_Slave(CELL_1);
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_RESET);

    if (HAL_SPI_TransmitReceive(&hspi1, (uint8_t*)&tx_buffer, (uint8_t*)&rx_buffer, 2, 10) != HAL_OK) {
        BMS_Release_All_Slaves();
        return ERR_COMM_FAIL;
    }

    BMS_Release_All_Slaves();
    Delay_us(2);

    *data = rx_buffer;
    return status;
}

/* ========== 突发读：一次 CS 翻转读取连续寄存器 ========== */
uint8_t BMS_SPI_ReadBurst(uint8_t start_addr, uint16_t *data, uint8_t count) {
    uint8_t tx_buf[2 + count * 2];
    uint8_t rx_buf[2 + count * 2];

    BMS_Select_Slave(CELL_1);
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_RESET);

    tx_buf[0] = start_addr;
    tx_buf[1] = 0x00;
    for (int i = 0; i < count * 2; i++) tx_buf[2 + i] = 0x00;  // 补足时钟

    if (HAL_SPI_TransmitReceive(&hspi1, tx_buf, rx_buf, 2 + count * 2, 10) != HAL_OK) {
        BMS_Release_All_Slaves();
        return ERR_COMM_FAIL;
    }

    BMS_Release_All_Slaves();

    for (int i = 0; i < count; i++) {
        data[i] = (rx_buf[2 + i * 2] << 8) | rx_buf[3 + i * 2];
    }
    return 0;
}

/* ========== CRC8 计算（多项式 0x07，初始值 0x00） ========== */
uint8_t BMS_CRC8_Calc(const uint8_t *data, uint8_t len) {
    uint8_t crc = 0x00;
    for (uint8_t i = 0; i < len; i++) {
        crc ^= data[i];
        for (uint8_t bit = 0; bit < 8; bit++) {
            if (crc & 0x80) {
                crc = (crc << 1) ^ 0x07;
            } else {
                crc <<= 1;
            }
        }
    }
    return crc;
}

/* ========== 带 CRC 校验的读操作 ========== */
uint8_t BMS_SPI_ReadWithCRC(uint8_t addr, uint16_t *data) {
    uint8_t rx_frame[4];   // 帧结构：地址 + 数据高字节 + 数据低字节 + CRC
    uint8_t crc_rx, crc_calc;

    BMS_Select_Slave(CELL_1);
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_RESET);

    if (HAL_SPI_Receive(&hspi1, rx_frame, 4, 10) != HAL_OK) {
        BMS_Release_All_Slaves();
        return ERR_COMM_FAIL;
    }

    BMS_Release_All_Slaves();

    crc_rx = rx_frame[3];
    crc_calc = BMS_CRC8_Calc(rx_frame, 3);  // 只对前 3 个字节计算

    if (crc_rx != crc_calc) {
        return ERR_CRC;   // 校验失败，该帧数据作废
    }

    *data = (rx_frame[1] << 8) | rx_frame[2];
    return 0;
}

/* ========== 指数退避重试 ========== */
uint8_t BMS_SPI_ReadReg_Retry(uint8_t addr, uint16_t *data) {
    const uint16_t retry_delay_ms[] = {0, 1, 5};  // 退避延时表
    uint8_t status;

    for (int i = 0; i < 3; i++) {
        status = BMS_SPI_ReadReg(addr, data);
        if (status == 0) {
            return 0;   // 成功，立即返回
        }
        if (i < 2) {
            Delay_ms(retry_delay_ms[i]);  // 按退避表延时后重试
        }
    }
    return ERR_TIMEOUT;  // 连续三次失败，判定节点离线
}

/* ========== 局部复位 SPI 外设 ========== */
void BMS_SPI_Recovery(void) {
    BMS_Release_All_Slaves();          // 1. 释放总线
    __HAL_SPI_DISABLE(&hspi1);         // 2. 禁用 SPI
    HAL_SPI_DeInit(&hspi1);            // 3. 反初始化
    BMS_SPI_Init();                    // 4. 重新初始化

    for (int i = 0; i < SLAVE_COUNT; i++) {
        BMS_SPI_WriteReg(REG_WAKEUP, CMD_WAKEUP);  // 5. 重新唤醒从机
    }
}

新手最容易踩的坑：

  1. 引脚映射不一致 ：BMS_SPI_Init 里的 SCK/MOSI/MISO 引脚号必须与原理图一致，否则初始化后通信完全无响应。移植到其他 MCU 时，hspi1 实例和 GPIO 引脚都要同步修改。
  2. 片选引脚遗漏 ：slave_map[] 里的 CS 端口和引脚必须与硬件一一对应，漏配或配错会导致该从机无法被选中，读到的数据全是 0xFF。
  3. Delay_us / Delay_ms 未实现：示例里的延时函数是占位符，移植时务必替换为目标平台的系统节拍函数，否则片选间隔时序不满足芯片手册要求。
  4. 寄存器地址照搬 ：REG_WAKEUP、REG_CELL_0 等宏定义在 bms_spi.h 里，不同 AFE 芯片地址差异很大，务必对照自己芯片的数据手册逐一核对。
  5. CS 控制暴露给上层：所有读写函数内部必须完整覆盖「选中 → 收发 → 释放」全过程，绝不允许把 CS 控制暴露给应用层，否则一旦上层忘记释放片选，总线就会被永久占用。

11.4 应用层实现 bms_app.c 与主循环 main.c

驱动层（bms_spi.c）解决了「怎么收发字节」的问题，但一个可运行的工程还需要应用层把底层接口串成业务逻辑，以及一个主循环负责初始化与周期调度。本节补齐 bms_app.c（采集状态机 + 数据处理）和 main.c（系统入口），让整个工程真正「跑起来」。

应用层结构总览（新手照着理解）：

  1. 采集状态机 ：复用第④节的时间片轮询思路，用 STATE_IDLE → STATE_SEND_CMD → STATE_WAIT_CONV → STATE_READ_DATA → STATE_PROCESS 五态驱动采集流程，避免阻塞主循环。
  2. 数据处理 ：Process_Voltage_Data 负责电压合理性校验、单位换算与越限判断，把原始 ADC 码值转成有物理意义的毫伏值。
  3. 主循环 ：main.c 先完成系统时钟、GPIO、SPI 初始化，再周期调度采集任务，形成「初始化 → 周期采集 → 异常处理」的完整闭环。

应用层头文件 bms_app.h（新手照着理解）：

c 复制代码
#ifndef __BMS_APP_H__
#define __BMS_APP_H__

#include "bms_spi.h"

/* ========== 采集状态机 ========== */
typedef enum {
    STATE_IDLE,          // 空闲，等待采集周期
    STATE_SEND_CMD,      // 发送启动 ADC 转换命令
    STATE_WAIT_CONV,     // 等待转换完成
    STATE_READ_DATA,     // 读取电压/温度结果
    STATE_PROCESS        // 数据处理：滤波、换算、越限判断
} bms_state_t;

/* ========== 采集参数 ========== */
#define CELL_COUNT        12   // 单体电压数量
#define TEMP_COUNT        6    // 温度测量点数量
#define SAMPLE_PERIOD_MS  100  // 采集周期（毫秒）
#define CONV_TIME_MS      5    // ADC 转换等待时间（毫秒）

/* ========== 对外接口 ========== */
void     BMS_App_Init(void);
void     BMS_Data_Collection_Task(void);
uint16_t Get_Cell_Voltage(uint8_t ch);
uint16_t Get_Cell_Temp(uint8_t ch);
uint8_t  Get_Voltage_Valid(uint8_t ch);

#endif /* __BMS_APP_H__ */

应用层实现 bms_app.c（新手照着理解）：

c 复制代码
#include "bms_app.h"

/* ========== 采集状态机变量 ========== */
static bms_state_t current_state = STATE_IDLE;
static uint32_t    last_tick = 0;

/* ========== 采集结果缓存 ========== */
static uint16_t cell_voltages[CELL_COUNT];
static uint16_t cell_temps[TEMP_COUNT];
static uint8_t  voltage_valid[CELL_COUNT];

/* ========== 电压合理性校验（复用第⑤节思路） ========== */
#define VOLTAGE_DELTA_MAX_MV  500
static uint16_t last_valid_voltage[CELL_COUNT];

static uint8_t Check_Voltage_Valid(uint8_t ch, uint16_t new_mv) {
    int16_t delta = (int16_t)new_mv - (int16_t)last_valid_voltage[ch];
    if (delta < 0) delta = -delta;

    if (delta > VOLTAGE_DELTA_MAX_MV) {
        voltage_valid[ch] = 0;   // 标记为野值
        return 0;
    }

    last_valid_voltage[ch] = new_mv;
    voltage_valid[ch] = 1;
    return 1;
}

/* ========== 应用层初始化 ========== */
void BMS_App_Init(void) {
    current_state = STATE_IDLE;
    last_tick = 0;

    for (int i = 0; i < CELL_COUNT; i++) {
        cell_voltages[i] = 0;
        last_valid_voltage[i] = 0;
        voltage_valid[i] = 0;
    }
    for (int i = 0; i < TEMP_COUNT; i++) {
        cell_temps[i] = 0;
    }
}

/* ========== 数据处理：换算 + 越限判断 ========== */
static void Process_Voltage_Data(void) {
    for (int i = 0; i < CELL_COUNT; i++) {
        // 1. 合理性校验：拦截野值
        if (!Check_Voltage_Valid(i, cell_voltages[i])) {
            continue;   // 野值，跳过本次换算
        }

        // 2. 单位换算：原始码值 × LSB（假设 LSB = 0.1mV，按芯片手册修改）
        uint16_t voltage_mv = (uint16_t)(cell_voltages[i] * 0.1f);

        // 3. 越限判断：单体电压安全范围 2.5V ~ 4.2V
        if (voltage_mv < 2500 || voltage_mv > 4200) {
            Report_Over_Voltage(i, voltage_mv);   // 上报越限
        }
    }
}

/* ========== 采集状态机（时间片轮询，非阻塞） ========== */
void BMS_Data_Collection_Task(void) {
    uint32_t current_tick = Get_Tick_Count();

    switch (current_state) {
        case STATE_IDLE:
            if (current_tick - last_tick >= SAMPLE_PERIOD_MS) {
                last_tick = current_tick;
                current_state = STATE_SEND_CMD;
            }
            break;

        case STATE_SEND_CMD:
            // 发送启动 ADC 转换命令
            if (BMS_SPI_WriteReg(REG_ADC_CTRL, CMD_START_CONV) != 0) {
                // 写失败：走重试或恢复（见第⑩节）
                BMS_SPI_ReadReg_Retry(REG_ADC_CTRL, &cell_voltages[0]);
            }
            current_state = STATE_WAIT_CONV;
            break;

        case STATE_WAIT_CONV:
            // 等待转换完成（非阻塞，时间到才进入下一步）
            if (current_tick - last_tick >= CONV_TIME_MS) {
                current_state = STATE_READ_DATA;
            }
            break;

        case STATE_READ_DATA:
            // 突发读 12 个电压寄存器（一次 CS 翻转，减少片选开销）
            if (BMS_SPI_ReadBurst(REG_CELL_0, cell_voltages, CELL_COUNT) != 0) {
                // 读失败：走重试
                for (int i = 0; i < CELL_COUNT; i++) {
                    BMS_SPI_ReadReg_Retry(REG_CELL_0 + i, &cell_voltages[i]);
                }
            }
            // 突发读 6 个温度寄存器
            BMS_SPI_ReadBurst(REG_TEMP_0, cell_temps, TEMP_COUNT);
            current_state = STATE_PROCESS;
            break;

        case STATE_PROCESS:
            Process_Voltage_Data();
            current_state = STATE_IDLE;
            break;
    }
}

/* ========== 对外读取接口 ========== */
uint16_t Get_Cell_Voltage(uint8_t ch) {
    if (ch >= CELL_COUNT) return 0;
    return cell_voltages[ch];
}

uint16_t Get_Cell_Temp(uint8_t ch) {
    if (ch >= TEMP_COUNT) return 0;
    return cell_temps[ch];
}

uint8_t Get_Voltage_Valid(uint8_t ch) {
    if (ch >= CELL_COUNT) return 0;
    return voltage_valid[ch];
}

主循环 main.c（新手照着理解）：

c 复制代码
#include "bms_app.h"

/* ========== 系统节拍：1ms 递增（按平台实现） ========== */
static volatile uint32_t system_tick = 0;

void SysTick_Handler(void) {
    system_tick++;
}

uint32_t Get_Tick_Count(void) {
    return system_tick;
}

/* ========== 延时函数（驱动层依赖） ========== */
void Delay_us(uint32_t us) {
    // 按平台实现微秒级延时（如 DWT 或定时器）
    // 示例：简单忙等，实际工程建议用硬件定时器
    for (volatile uint32_t i = 0; i < us * 8; i++);
}

void Delay_ms(uint32_t ms) {
    uint32_t start = Get_Tick_Count();
    while (Get_Tick_Count() - start < ms);
}

/* ========== 主函数 ========== */
int main(void) {
    // 1. 系统初始化（时钟、SysTick、GPIO）
    System_Clock_Init();
    SysTick_Config(SystemCoreClock / 1000);   // 1ms 节拍

    // 2. 驱动层初始化：SPI 外设 + 片选引脚
    BMS_SPI_Init();

    // 3. 应用层初始化：状态机复位 + 缓存清零
    BMS_App_Init();

    // 4. 唤醒所有从机（很多 AFE 上电默认休眠）
    for (int i = 0; i < SLAVE_COUNT; i++) {
        BMS_SPI_WriteReg(REG_WAKEUP, CMD_WAKEUP);
    }

    // 5. 主循环：周期调度采集任务
    while (1) {
        BMS_Data_Collection_Task();
        // 其他任务：显示刷新、按键扫描、通信轮询等
    }
}

新手最容易踩的坑：

  1. Get_Tick_Count 未实现 ：状态机依赖系统节拍，SysTick_Handler 里的 system_tick++ 必须正确配置，否则 STATE_WAIT_CONV 永远等不到时间到，采集卡在等待态。
  2. Delay_us / Delay_ms 是占位符：示例里的忙等延时只适合演示，实际工程务必替换为硬件定时器或 DWT 延时，否则片选间隔时序不满足芯片手册要求。
  3. 唤醒命令遗漏 ：很多 AFE 上电默认休眠，main.c 里必须在初始化后先写唤醒命令，否则后续读到的全是 0xFF 或 0x00。
  4. LSB 换算系数照搬 ：Process_Voltage_Data 里的 0.1f 只是示例值，务必按自己 AFE 芯片手册的换算公式修改，否则上层拿到的电压值没有物理意义。
  5. 状态机与主循环耦合 ：BMS_Data_Collection_Task 必须是非阻塞的，每次调用只检查时间、不等待。若在状态机里插入 Delay_ms，整个主循环会被卡死，其他任务全部停摆。

至此，一个完整的 BMS SPI 采集工程就齐了：bms_spi.h 定义契约，bms_spi.c 实现驱动，bms_app.c 实现采集业务，main.c 负责初始化与调度。读者可以对照自己的硬件平台，按 11.1 节的移植清单逐项修改，即可跑通从「上电唤醒」到「电压越限上报」的完整链路。

11.5 移植与调试避坑指南

代码写完了，但「能编译」和「能跑通」之间还隔着一条鸿沟。本节把从拿到示例工程到真正在目标板上跑通的完整路径拆开，重点讲移植时最容易踩的坑、上电后如何一步步验证通信是否正常，以及遇到「读不到数据」这类问题时该从哪里下手排查。

移植到新平台的五步走（新手照着做）：

  1. 核对引脚映射 ：把 bms_spi.c 里的 SCK/MOSI/MISO 引脚号、slave_map[] 里的 CS 端口与引脚，逐一对照原理图修改。这是移植的第一步，也是出错率最高的一步------引脚配错，后面所有调试都无从谈起。
  2. 替换延时函数 ：示例里的 Delay_us / Delay_ms 是忙等占位符，务必替换为目标平台的硬件定时器或 DWT 延时，否则片选间隔时序不满足芯片手册要求。
  3. 核对寄存器地址 ：REG_WAKEUP、REG_CELL_0、REG_TEMP_0 等宏定义在 bms_spi.h 里，不同 AFE 芯片地址差异很大，务必对照自己芯片的数据手册逐一核对。
  4. 确认 SPI 模式 ：按第②节的方法，从芯片手册时序图确定 CPOL/CPHA，修改 BMS_SPI_Init 里的 CLKPolarity 与 CLKPhase。模式配错，读到的数据全是乱的。
  5. 调整波特率：示例用 1MHz 是保守值。若长线传输或干扰明显，可进一步降频；若确认信号质量良好，可适当提高以缩短采集周期。

上电后的验证顺序（新手照着做）：

很多新手一上电就急着读电压，读不到就怀疑代码。其实应该按下面的顺序一步步验证，每步都确认无误再进入下一步：

  1. 先看片选波形：用示波器抓 CS 引脚，确认每次通信时 CS 有完整的「拉低 → 保持 → 拉高」过程，且高电平期间没有意外抖动。若 CS 一直为低，说明总线被永久占用，多半是上层忘记释放片选。
  2. 再看 SCLK 波形：确认 SCLK 有稳定的时钟输出，频率与配置一致，空闲电平符合所选模式（Mode 0 为低、Mode 3 为高）。
  3. 验证唤醒命令：上电后先写唤醒命令，再读一个已知固定值的寄存器（如芯片 ID 或版本寄存器），确认能读到预期值。这一步能同时验证「写通路」和「读通路」是否正常。
  4. 验证 CRC 校验：在确认能读到数据后，再开启 CRC 校验。若 CRC 频繁失败，优先检查接线和信号质量，而不是怀疑校验代码。
  5. 最后才读电压：前面都通过后，再跑完整的采集状态机，观察电压数据是否稳定、是否在合理范围内。

「读不到数据」的排查清单（新手照着核对）：

现象 可能原因 排查方向
读到的全是 0xFF MOSI/MISO 接反、从机未唤醒、CS 未选中 核对接线、先写唤醒命令、检查 CS 波形
读到的全是 0x00 从机未上电、SCLK 无输出、模式不匹配 检查供电、抓 SCLK 波形、核对 CPOL/CPHA
数据跳变不稳定 信号完整性差、地线回路不当、干扰 加终端匹配电阻、检查地线、降频
CRC 频繁失败 接线错误、信号质量差、模式不匹配 用示波器看波形、核对时序、降频
偶发超时 从机转换未完成、片选间隔不足 加长等待时间、检查 t_CS_HIGH 延时

移植调试的进阶技巧（老手也容易忽略）：

  1. 善用逻辑分析仪：示波器只能看单点波形，逻辑分析仪可以同时抓 SCLK、MOSI、MISO、CS 四路信号，把一次完整通信的时序还原出来。对比芯片手册的时序图，能一眼看出是「采样沿错位」还是「片选间隔不足」。
  2. 先单从机后多从机：多从机并联时，先只接一个从机调通，确认单点通信正常后再逐步挂载其他从机。一次性接满从机，一旦出问题很难分清是「总线问题」还是「某个从机的问题」。
  3. 用固定值寄存器做自检：很多 AFE 芯片有芯片 ID 或版本寄存器，其值是固定的。移植后先读这个寄存器，能读到预期值说明「写通路 + 读通路 + 模式配置」都正确，再放心去读电压数据。
  4. 降频到极限再排查：遇到「数据时好时坏」的疑难杂症，先把波特率降到最低（如 100kHz），若问题消失，说明是信号完整性问题而非逻辑错误；若问题依旧，再回头查代码逻辑。
  5. 保留调试打印开关 ：在驱动层加一个 #ifdef BMS_SPI_DEBUG 的打印开关，把每次读写的地址、数据、错误码打出来。现场排查时打开，定位到问题后再关掉，不影响最终性能。

新手最容易踩的坑：

  1. 一上来就调业务代码：移植的第一步永远是核对引脚和寄存器地址，而不是改采集逻辑。硬件映射错了，业务代码写得再漂亮也读不到数据。
  2. 跳过唤醒命令：很多 AFE 上电默认休眠，不先写唤醒命令，读到的全是 0xFF 或 0x00。务必在初始化后先执行唤醒。
  3. 模式配错：CPOL/CPHA 配错，数据在错误的边沿被采样，读到的数据必然错乱。务必对照芯片手册时序图确认，而不是照搬示例的 Mode 0。
  4. CS 控制暴露给上层：所有读写函数必须内部完整覆盖「选中 → 收发 → 释放」全过程，绝不允许把 CS 控制暴露给应用层，否则一旦上层忘记释放片选，总线就会被永久占用。
  5. 忽略信号完整性：长线传输下，波形反射和振铃会导致偶发误码。若数据时好时坏，优先检查接线、地线和终端匹配，而不是反复改软件重试逻辑。

按上面的顺序一步步来，绝大多数「跑不通」的问题都能在半小时内定位到根因。移植的本质不是改代码，而是「把示例工程的每一处硬件相关配置，都替换成你自己板子上的真实参数」。

11.6 常见问题速查表

前面几节把移植、调试、避坑的完整路径都讲透了，但实际开发中大家最常问的还是「遇到 XX 现象该怎么办」。本节把 BMS SPI 开发中最常见的问题整理成一张速查表，按「现象 → 可能原因 → 排查方向 → 对应章节」四列组织，方便你在现场快速定位问题，不用再翻回前面逐节找答案。

BMS SPI 常见问题速查表（新手照着查）：

现象 可能原因 排查方向 对应章节
读到的全是 0xFF MOSI/MISO 接反、从机未唤醒、CS 未选中 核对接线、先写唤醒命令、检查 CS 波形 第⑥节 / 11.5
读到的全是 0x00 从机未上电、SCLK 无输出、模式不匹配 检查供电、抓 SCLK 波形、核对 CPOL/CPHA 第②节 / 11.5
电压数据跳变不稳定 信号完整性差、地线回路不当、EMI 干扰 加终端匹配电阻、检查地线、降频、多次采样取中值 第⑥节 / 第⑧节
CRC 频繁失败 接线错误、信号质量差、模式不匹配 用示波器看波形、核对时序、降频 第⑤节 / 第⑨节
偶发超时 从机转换未完成、片选间隔不足 加长等待时间、检查 t_CS_HIGH 延时 第③节 / 第⑨节
某个从机读不到数据 该从机 CS 引脚配错、地址映射错误 核对 slave_map 引脚、检查该从机供电 第⑦节 / 11.5
高频采样丢包 波特率过高、片选翻转频繁、DMA 未用 降频、用突发读、开启 DMA 第⑧节
写入配置不生效 未回读验证、寄存器地址错误 写后立即回读比对、核对数据手册地址 第⑤节
上电后系统卡死 阻塞延时、状态机等待超时 检查 Delay_ms 是否阻塞主循环、确认节拍正常 第④节 / 11.4
通信失败后无法恢复 缺少重试与恢复机制 加指数退避重试、局部复位 SPI 外设 第⑩节 / 11.3

速查表使用建议（新手照着做）：

  1. 先定位现象：把现场看到的现象（如「读到的全是 0xFF」）在速查表第一列找到对应行，不要凭感觉乱改代码。
  2. 再按排查方向走：每一行的排查方向都是按「从硬件到软件」的顺序排列的，先查接线和波形，再改代码，避免在错误的方向上浪费时间。
  3. 最后回看对应章节：速查表只是索引，具体原理和代码示例都在对应章节里。定位到方向后，翻回对应章节看完整讲解，理解「为什么」而不是只抄「怎么做」。

一个典型的排查示例（新手照着走一遍）：

假设现场现象是「读到的全是 0xFF」，按速查表走一遍：

  1. 先核对接线：用万用表或目测确认主机 MOSI 是否接到从机 SDI、主机 MISO 是否接到从机 SDO。接反是 0xFF 最常见的原因。
  2. 再确认唤醒 ：很多 AFE 上电默认休眠，不先写唤醒命令，读到的就是 0xFF。在初始化后补一条 BMS_SPI_WriteReg(REG_WAKEUP, CMD_WAKEUP)。
  3. 最后看 CS 波形：用示波器抓 CS 引脚，确认通信时 CS 有完整的「拉低 → 保持 → 拉高」过程。若 CS 一直为低，说明总线被占用，检查上层是否忘记释放片选。

按这个顺序，绝大多数「读不到数据」的问题都能在几分钟内定位到根因，而不是反复改代码重试。

新手最容易踩的坑：

  1. 不看现象直接改代码：遇到问题先别急着改软件，先对照速查表定位现象，再按排查方向从硬件查起。很多「软件问题」其实是接线或信号问题。
  2. 只抄结论不读原理：速查表给的是「怎么做」，但真正要理解的是「为什么」。遇到不熟悉的现象，务必回看对应章节，把原理吃透，才能举一反三。
  3. 忽略恢复机制：速查表里「通信失败后无法恢复」这一行很容易被忽略。实际工程中，重试与恢复机制（第⑩节）和正常采集逻辑同等重要，缺了它系统会在一次偶发故障后永久卡死。

把这张速查表打印出来贴在工位上，遇到问题先查表再动手，能帮你省下大量现场排查的时间。至此，从硬件选型、驱动封装、数据采集到移植调试的完整 BMS SPI 工程实践就全部讲完了。

相关推荐
代钦塔拉1 小时前
【C++/Qt 进阶】设计模式系列(2)：工厂模式——从游戏角色到披萨店
c++·算法·设计模式
高晶3 小时前
Android 短信收发模块从零到实战：权限配置、界面设计、发送接收与兼容性适配全攻略
android·程序员
高晶3 小时前
2A3 单端甲类功放从零制作全攻略：电路设计、焊接调试到煲机维护一站式指南
前端·设计模式
代钦塔拉5 小时前
【C++/Qt 进阶】设计模式系列(4)：原型模式——用“克隆“代替“重新构造“
c++·qt·设计模式
博风7 小时前
11、设计模式应用举例：迭代器模式：使用多个集合存储对象
设计模式·迭代器模式
日和雫1 天前
面向对象与面向过程，谁才是“银弹”？
设计模式
诸神缄默不语1 天前
Zotero安装和简单使用教程
程序员
TF男孩1 天前
老AI人面对MCP、Skills等新名词
人工智能·程序员
geovindu1 天前
rust: Iterator Pattern
开发语言·后端·设计模式·rust·行为模式·迭代器模
热门推荐
01国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）02「全语录+省流版」邵艾伦 × 孙宇晨：聊风口、聊个人IP、聊年轻人如何抓住 AI 时代的机会03GitHub 镜像站点04如何新建文件夹？ 电脑新建文件夹的4种方法05历年考研数学一、数学二、数学三真题试卷及答案PDF06几个好用的ip纯净度检测网站07蜘蛛磁力 搜索引擎大全，如何使用蜘蛛磁力查找磁力链接08Telegram APK 下载安装完整指南 — 2026年最新09苹果iPA游戏软件资源下载网站10Windows 10/11 如何退出微软账户并改用本地账户登录（含找不到选项的解决方法）
