你在 Forge Admin 审批设计器里画了一条「金额 ≤ 1 万 / > 1 万」的互斥条件分支，两条支路末端都是「部门经理审批」，人员、表单权限、会签方式「看起来一模一样」。保存、发布、发起一单------待办中心里却冒出两张 经理待办，或 BPMN 里出现两个 userTask。值班群第一反应往往是：「是不是 Flowable 多实例配错了？」
Forge Admin 在 2026-10-20 的提交 f86a50f4b（完整 SHA：f86a50f4b9e2fd1910422dd4785bffc6caa91036）里，把这件事钉成一条设计器契约------画布上「看起来一样」不等于运行时只办一次；公共审批必须是显式、可撤销的拓扑合并，并且要过全量配置校验与 XML 往返。 下面按仓库真实源码与 Vitest 写；推断处标「按源码推演」。
查重：和已发的 Boot4 / flw_* 纯净库 / 门户入口权限 / JAR Flyway、以及今日作废的 snake/camel 字段编码都不是同一题。本篇只谈互斥条件支路上的审批节点合并，不讲 H5 钉钉风视觉（那是另一条头条草稿线）。
TL;DR
- 现象 ：条件分支两边各画一个审批节点，配置「看着一样」，发布后变成两个
userTask/ 两份待办。 - 误判：以为审批人摘要相同就会自动汇合；或把「画布合成一张卡」理解成运行时语义已折叠。
- 根因：每张审批卡默认对应独立节点 ID；互斥支路末端若不合并，导出 BPMN 就会各自生成任务定义。
- 修复 ：审批节点「更多 → 合并审批节点」；纯函数
inspectApprovalMerge/mergeApprovalNodes校验互斥网关、配置全量一致、共同后继、无回流；通过后保留目标 ID/配置，重定向入边。 - 边界：并行/包容网关拒绝直接合并；只改草稿，不自动发布；已有运行实例不变；外部若按节点 ID 绑规则须发布前核对。
- 自查 ：先看 BPMN 是否只剩一个目标
userTask，再谈待办为什么多一张。
现象：两条「一样」的审批，为什么会变成两份待办？
低代码 + 流程的交付现场，常是下面三件事同时成立：
- 设计器画布上两个审批卡名称/审批人摘要几乎相同；
- 业务同学认为「反正都是经理批，画两张或一张无所谓」；
- 发布后监控/待办出现重复任务，或 XML 里能搜到两个
userTask id。
人脑直觉会把「视觉相似」当成「运行时同一节点」。BPMN / Flowable 不这么想：节点 ID 才是任务定义身份 。条件网关把令牌分到不同支路，每条支路末端如果是不同的 userTask，引擎就会按各自定义创建任务------即使办理人碰巧相同。
CHANGELOG（同提交）写得很直白：
审批设计器支持手动合并条件支路的公共审批节点：完整审批配置一致且后续相同时可合并，保留分支条件和默认路径......并行/包容或配置不一致时明确阻止，不影响已运行实例。
也就是说：Forge 故意不做「按审批人自动去重」。自动去重最容易在表单权限、会签、监听器仍不一致时，把两条本该分流的审批默默合成一条，属于流程状态/权限敏感变更。
根因一：重复节点 = 重复 userTask（按源码推演）

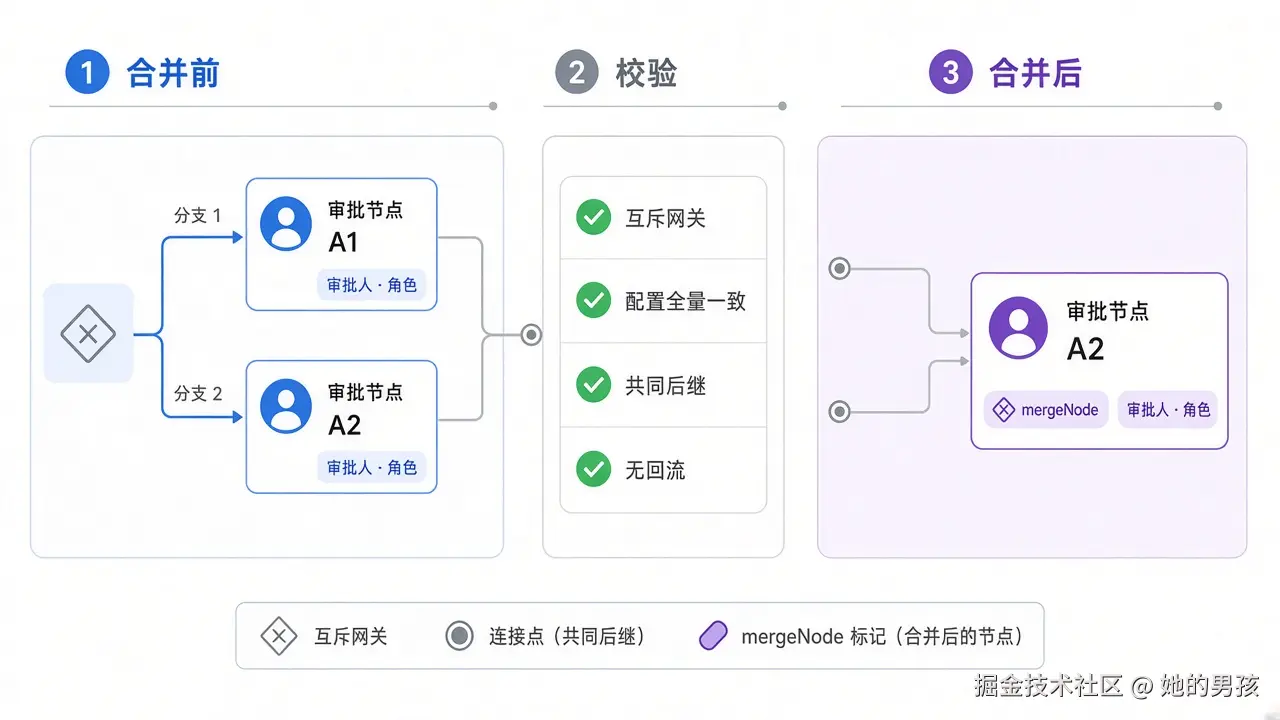

设计器内部图是 nodes + edges。合并前，fixture 形态（见 approval-merge-fixture.js / 单测）大致是：
- 互斥条件网关
G分出支路头H1/H2； - 支路末端审批
A1、A2； - 二者后继指向同一后续节点。
未合并时，convertJsonToBpmn（按源码推演）会对每个 approver 节点各写一个 bpmn:userTask。单测在合并后断言：
js
const xml = convertJsonToBpmn(merged)
expect(xml).not.toContain('<bpmn:userTask id="A1"')
expect(xml.match(/<bpmn:userTask id="A2"/g)).toHaveLength(1)反过来：合并前 若保存发布，XML 里就会同时留下 A1 与 A2------这就是「两份待办」的定义层根源，不是候选人策略偶然撞车。
文件路径：
forge-admin-ui/src/components/flow-designer/utils/approval-node-merge.jsforge-admin-ui/src/components/flow-designer/utils/__tests__/approval-node-merge.spec.js
根因二：什么才叫「可以合并」------全量配置，不只看审批人
核心门禁在 inspectApprovalMerge(flow, sourceId, targetId)。源码顶部注释先立规矩：
js
/** 只折叠互斥支路上的等价审批；不能把"画布只有一个卡片"误当成运行时只办一次。 */资格条件（压缩转述，细节以源码为准）：
| 检查项 | 不通过时的典型 reason |
|---|---|
两端都必须是 approver，且各只有一条出边 |
只能合并审批节点 / 只有一个后续节点 |
必须追溯到同一个 condition（互斥）网关的不同支路 |
仅支持互斥条件分支；并行、包容拒绝 |
| 两个节点后继必须相同，且不存在回流 | 后续节点不同 / 合并位置存在回流 |
| 出边执行语义一致（条件、默认分支、扩展字段） | 后续连线条件或扩展配置不一致 |
config 全量等价（忽略仅布局用的 mergeNode） |
审批配置不一致，并返回 differenceKeys |
| 节点级扩展（除 id/name/config）也要一致 | 节点级扩展信息不一致 |
单测用 it.each 把「审批人看似相同但某某字段不一致」钉死，包括：candidateUsers、requireComment、multiInstanceType、formKey、表单/子表/数组权限、任务/执行监听器、审批要点、打印策略，甚至 unknownExtension------未知扩展也参与比较，防止静默丢权限。
这和产品文案一致（ApprovalNodeMergeModal.vue）：
候选来源于当前真实流程图，不能仅凭审批人摘要判断可合并。
怎么改：合并算法只做「重定向」，不做配置并集
通过校验后，mergeApprovalNodes 的行为刻意克制：
js
export function mergeApprovalNodes(flow, sourceId, targetId) {
const inspection = inspectApprovalMerge(flow, sourceId, targetId)
if (!inspection.eligible)
throw new Error(inspection.reason)
const next = JSON.parse(JSON.stringify(flow))
next.nodes = next.nodes.filter(node => node.id !== sourceId)
const target = next.nodes.find(node => node.id === targetId)
target.config = { ...target.config, mergeNode: true }
next.edges = next.edges.filter(edge => edge.source !== sourceId)
.map(edge => edge.target === sourceId ? { ...edge, target: targetId } : edge)
return next
}要点：
- 原图不变（纯函数，先深拷贝）；失败抛错，不产生半截图。
- 删来源、留目标 ：目标 ID / 名称 / 完整
config不做并集或覆盖。 - 入边只改 target ：边的
id、条件、默认分支属性保留------互斥网关上「金额 ≤1万 / >1万」两条边仍然各自存在，只是都指向公共审批卡。 mergeNode: true只是画布布局标记，比较配置时会被剥掉，不能拿来掩盖差异。
交互层（useApprovalNodeMerge.js + Modal）：
- 属性抽屉有未确认草稿时先挡住，避免丢配置；
flowJson重载 / 只读 / 卸载时关闭合并态，防止套到另一张图；- 确认框展示保留/删除的节点 ID，并写明：只改草稿，可撤销；保存并发布新版本后供新流程用；已有运行实例不会随之合并；外部按节点 ID 绑定请发布前核对。
同提交还顺带把设计器 Soft UI（节点卡、添加菜单、窄屏浮层）收齐，但本文焦点仍是合并语义，不展开视觉细节。
自查清单（交付前 2 分钟）
| # | 检查项 | 通过标准 | 不通过时先看 |
|---|---|---|---|
| 1 | 画布是否仍有「同后继、同配置」的双审批卡 | 互斥支路末端应合并为 1 张公共审批（或业务上明确要办两次） | 审批节点更多 → 合并审批节点 |
| 2 | Modal 是否报配置不一致 | differenceKeys 为空才可确认 |
人员/表单权限/会签/监听器逐项对齐 |
| 3 | 网关类型 | 仅互斥 condition；并行/包容不要硬合并 |
改拓扑或分别配置 |
| 4 | 导出 XML | 目标 userTask 仅 1 个；支路条件边仍在 |
convertJsonToBpmn 往返 + 重新导入 |
| 5 | 发布边界 | 新版本生效；旧实例不变 | 不要指望「画布合并」热修在途单 |
| 6 | 外部绑定 | 若回调/规则绑了被删节点 ID，已迁移到保留 ID | 发布前人工核对 |
| 7 | 待办仍重复？ | 先确认是否未发布新版本，或发起的是旧定义 | 模型列表发布状态 / 流程定义版本 |
和「低代码页面挂流程」怎么接得上
Forge 的低代码应用把业务对象、表单权限和审批节点配在同一条交付链上。条件分支常来自表单字段（金额、类型、组织），支路末端又容易拖成「同角色审批」重复卡。公共节点合并解决的是设计器拓扑卫生 ：让「表单条件分流 + 同一审批权汇合」在 BPMN 层也诚实------分流用边，汇合用共享 userTask，而不是靠候选人碰巧相同去赌。
（按源码推演）若你还在排「待办幽灵 / 超时自动通过变取消」类问题，那是另一条线：fa3043318 里 FlowTimeoutServiceImpl 补 approved 并回写终态、FlowTaskEventListener 对已终态忽略 ENTITY_DELETED、待办 SQL 要求 ACT_RU_TASK 仍存在。本篇不展开，避免和设计器合并混题。
小结
- 重复审批卡 = 重复任务定义；视觉相似救不了两份待办。
- Forge Admin 用手动合并 + 全量配置校验，拒绝并行/包容静默折叠，拒绝「只看审批人」。
- 合并只重定向入边、保留目标配置与边元数据，并用 XML 往返单测锁契约。
- 交付自查：画布 → Modal → XML → 发布版本 → 外部节点 ID。
仓库：Forge Admin。欢迎在评论区甩你现场的「双待办」截图或 BPMN 片段，我按节点 ID 帮你看该不该合并。
