先中转、后打洞：libnpf 的 NAT 穿透与对称型 NAT 实战

NAS、家里的电脑、路由器后的摄像头都藏在 NAT 后面，彼此"看不见"。本文介绍开源 C 库 libnpf 怎样探测 NAT、怎样打通对称型 NAT，以及怎样做到"打开就能用"：先走 UDP 中转，后台慢慢打洞，打通后无缝切到直连，UDP 实在不通才用 WebSocket 中转。它体积小，又特别适合视频的点对点传输。

一、libnpf 是什么

libnpf 是一个 C99 写的 P2P 网络库：让 NAT 后面的设备打洞直连，打不通自动走中转，建立端到端加密的会话，承载端口转发、应用数据和音视频。

仓库：github.com/wanghengwen...（MIT）
底层传输：AnLiu（暗流），基于 UDP 的可靠传输，支持加密、多流、BBRv2、SACK/RACK、FEC
平台：Linux、macOS、iOS、Android、Windows

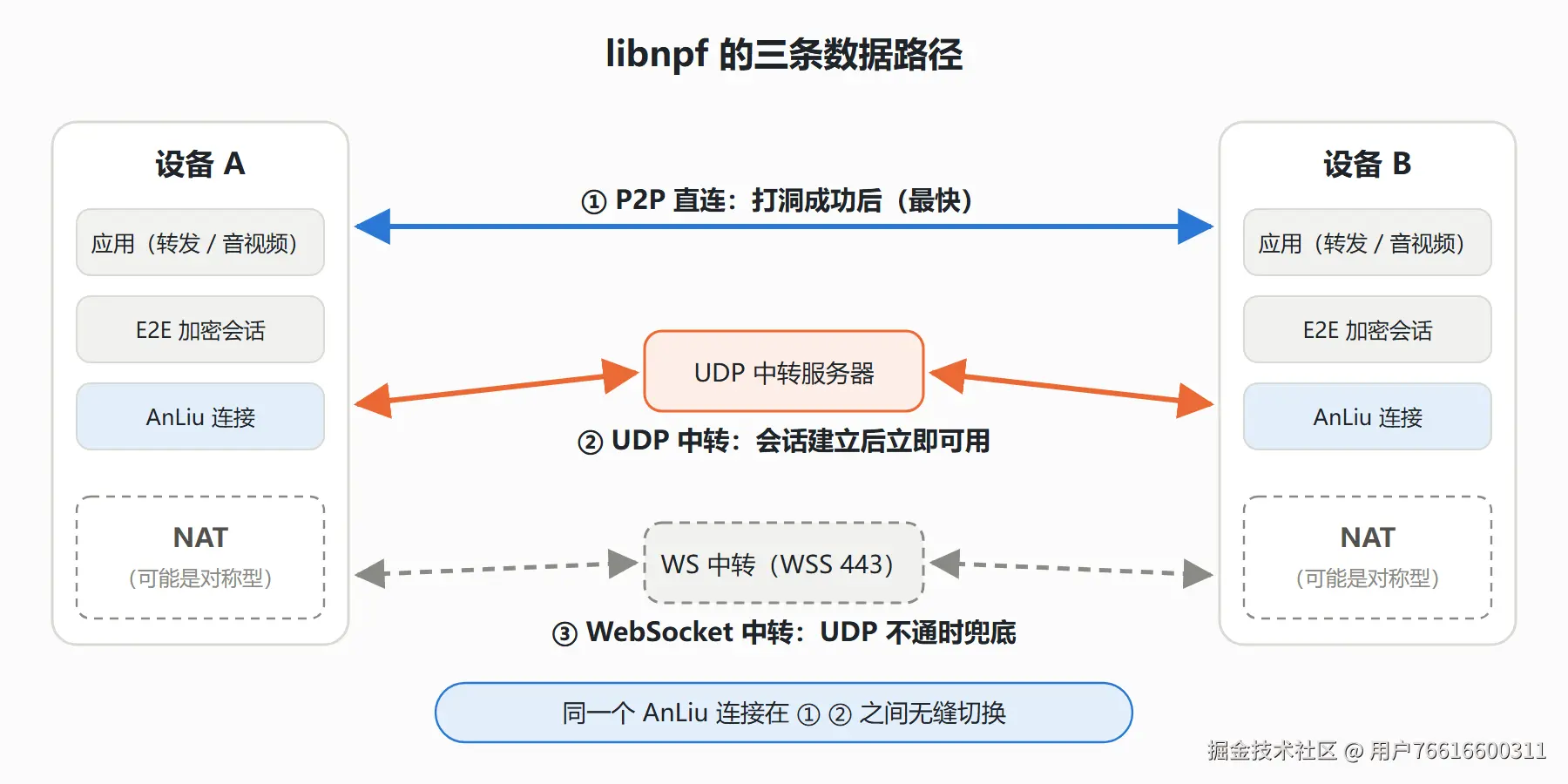

三条路径的优先级是 P2P 直连 > UDP 中转 > WS 中转。

体积：libnpf 按嵌入式设备的标准做了小型化。

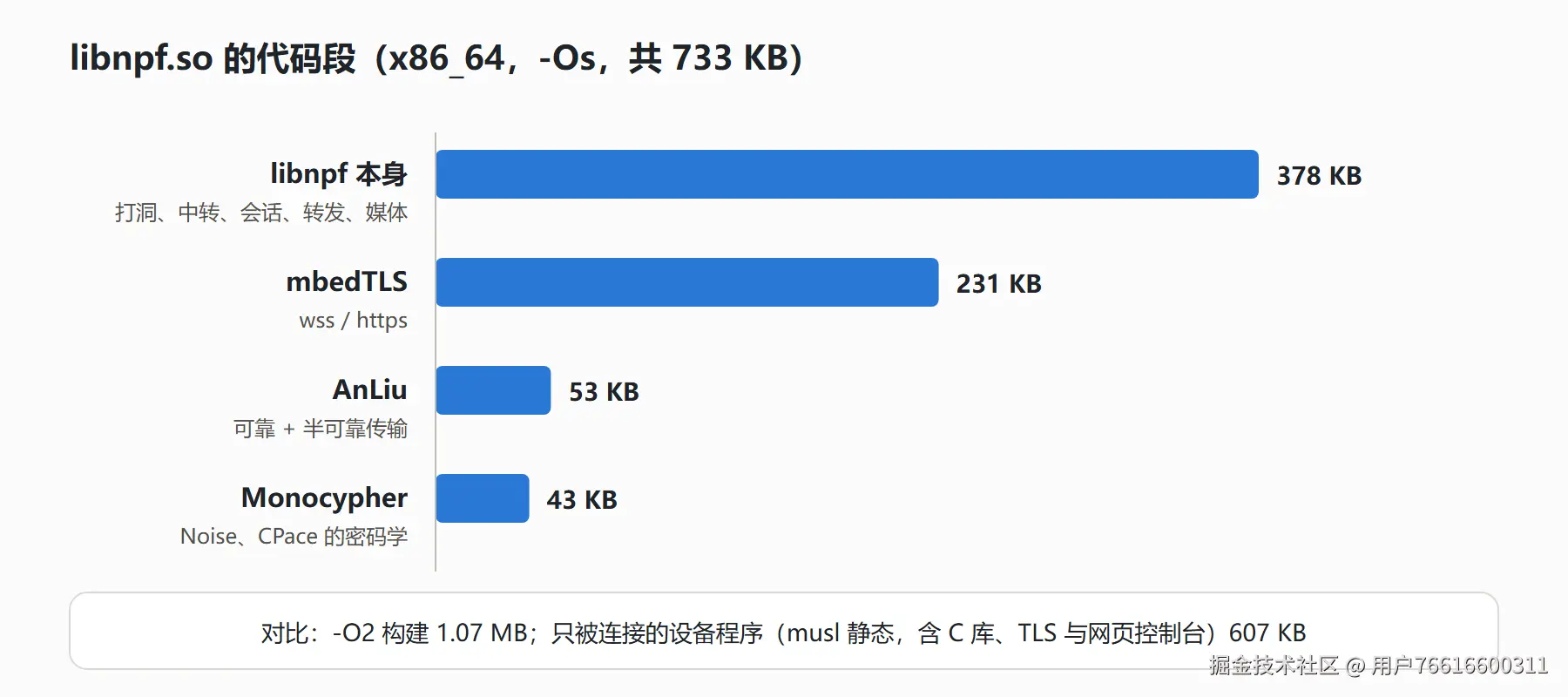

x86_64 上用 -Os 编译，libnpf.so 的代码段共 733 KB，其中 TLS（mbedTLS）就占 231 KB。只被连接的设备可以关掉主动连接功能（NPF_PEERS=OFF），用 musl 静态链接后，整个程序（含 C 库、TLS 和网页控制台）代码段只有 607 KB，路由器、摄像头、NAS 都放得下。

二、NAT 要按三个维度看

"全锥 / 限制锥 / 对称"四分类太粗。libnpf 按 RFC 4787 分三个独立维度：

维度	取值
映射	EIM（与目标无关）、ADM（与目标 IP 有关）、APDM（与 IP:端口有关，即"对称型"）
过滤	EIF（谁都能进）、ADF（发过包的 IP）、APDF（发过包的 IP:端口）
端口分配	保持、顺序、端口块（运营商 CGNAT 常见）、随机

映射为 EIM 的一侧叫易侧，ADM/APDM 的叫难侧。

三、NAT 探测

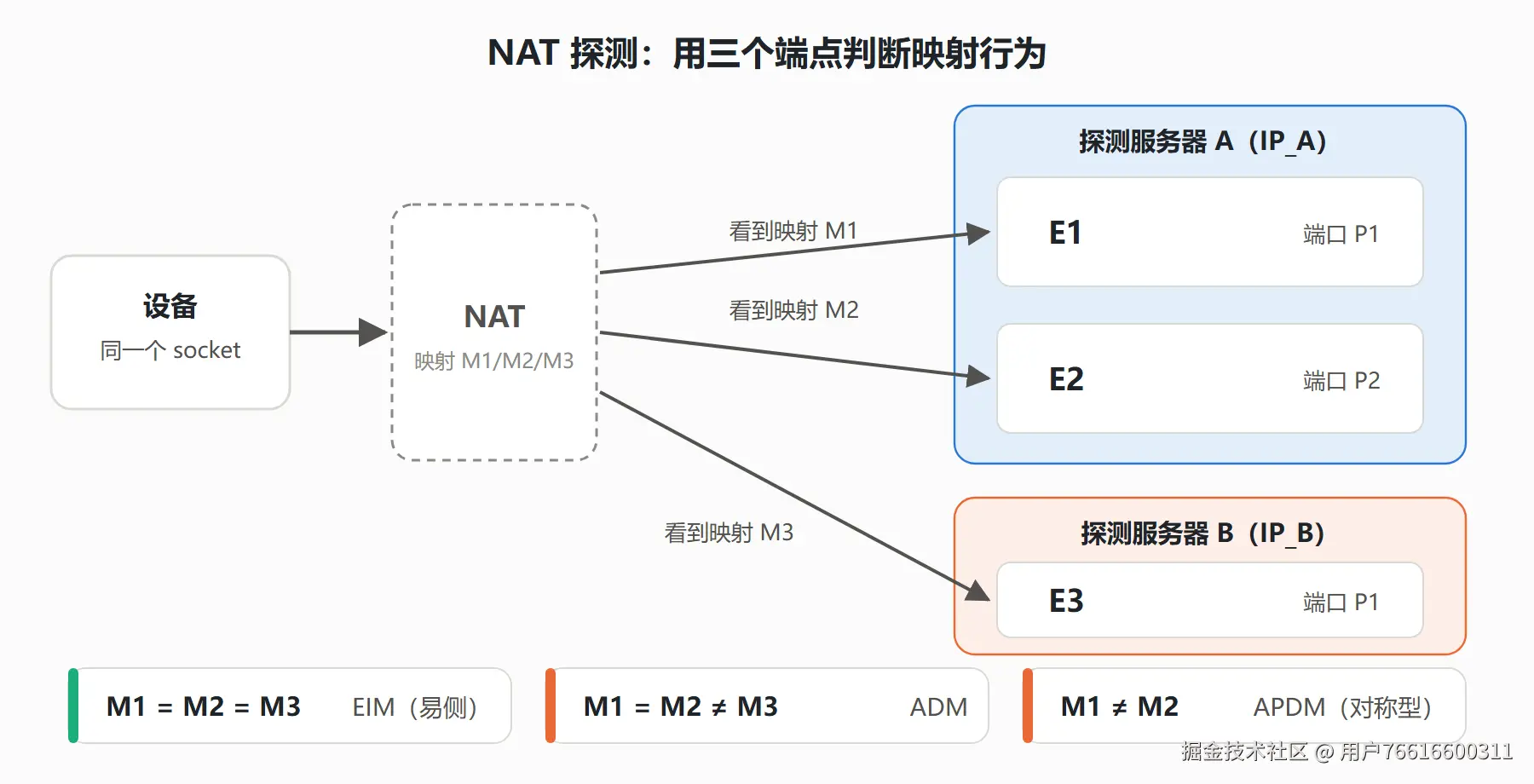

两台不同 IP 的服务器凑出 E1、E2、E3 三个端点。设备用同一个 socket 依次请求，比较三个映射地址：全相同是 EIM，只有 E3 不同是 ADM，E1、E2 就不同是 APDM。再开 8 个新 socket 看端口序列，判断顺序、端口块还是随机。

过滤行为的测法：留一个只向 E1 发过包的 socket F，请 E2、E3 从自己的地址给 F 发响应。F 收到 E3 的是 EIF，只收到 E2 的是 ADF，都收不到是 APDF。

报文借鉴 STUN 的机制，但不用 STUN 的格式。STUN 有明文头和固定的 magic cookie，一条规则就能屏蔽。libnpf 的报文整包加密（ChaCha20 + SipHash 的 SIV 构造），长度随机，服务器对未认证的请求不作任何回应。

四、对称型 NAT 怎么打

先按双方画像选策略：

本端 \ 对端	EIM	难侧·顺序	难侧·端口块	难侧·随机
EIM	S1 同时打洞	S2 端口预测	S3（缩小范围）	S3 生日悖论
难侧	---	S4，否则 S2B	S4，否则 S5	S4，否则不打

S1 最简单：平台下发一个服务器时间的开始时刻，双方同时向对方发包，实测 0.23 秒打通。

S3：生日悖论暴力打洞

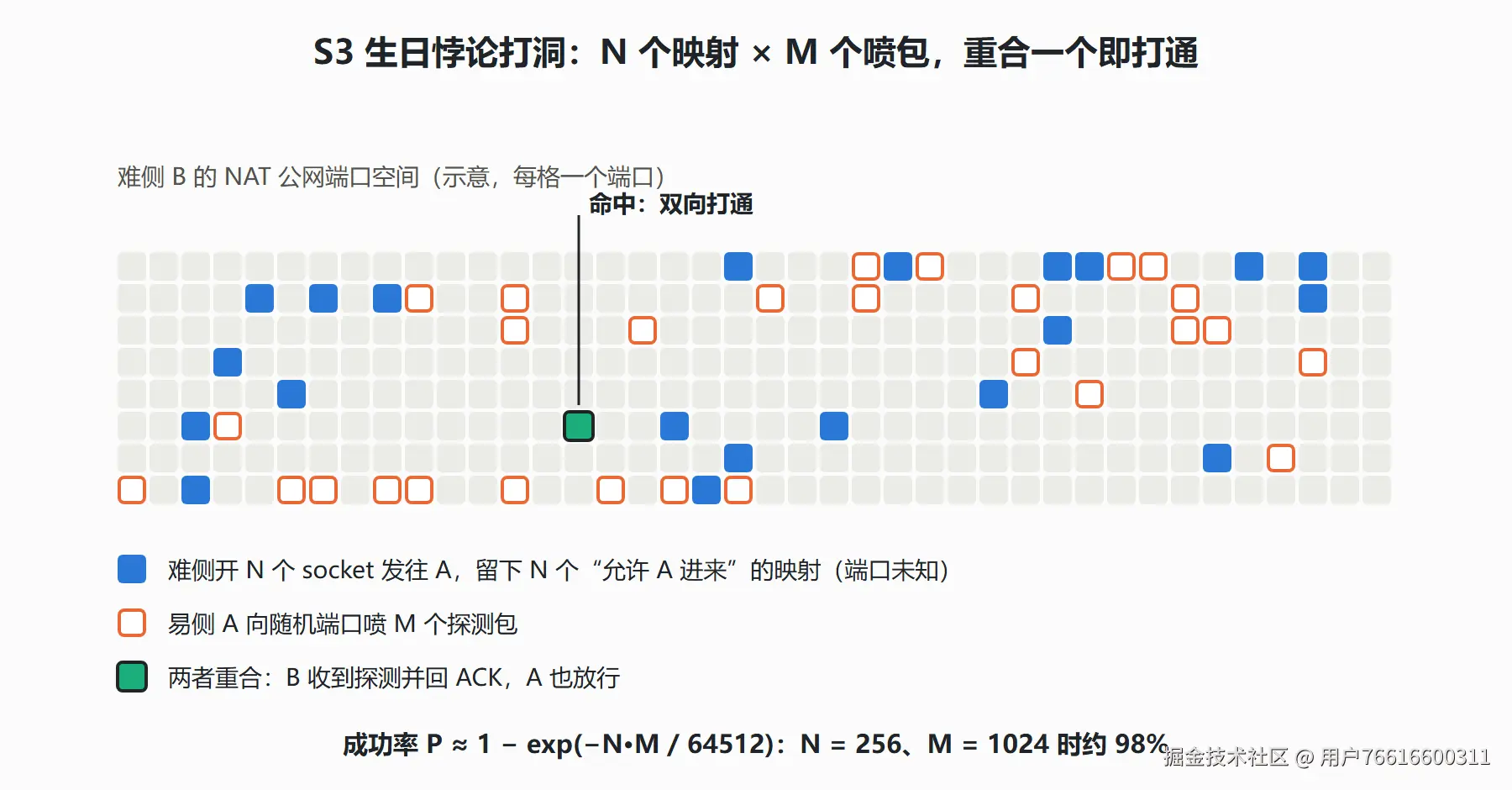

一侧 EIM、一侧随机端口的对称型 NAT 时，难侧开 N 个 socket（默认 256 个）都发往易侧，在自己的 NAT 上留下 N 个"允许易侧进来"的映射。易侧向难侧公网 IP 的随机端口喷 M 个包，打中任意一个就双向打通。命中率是生日问题：

scss 复制代码

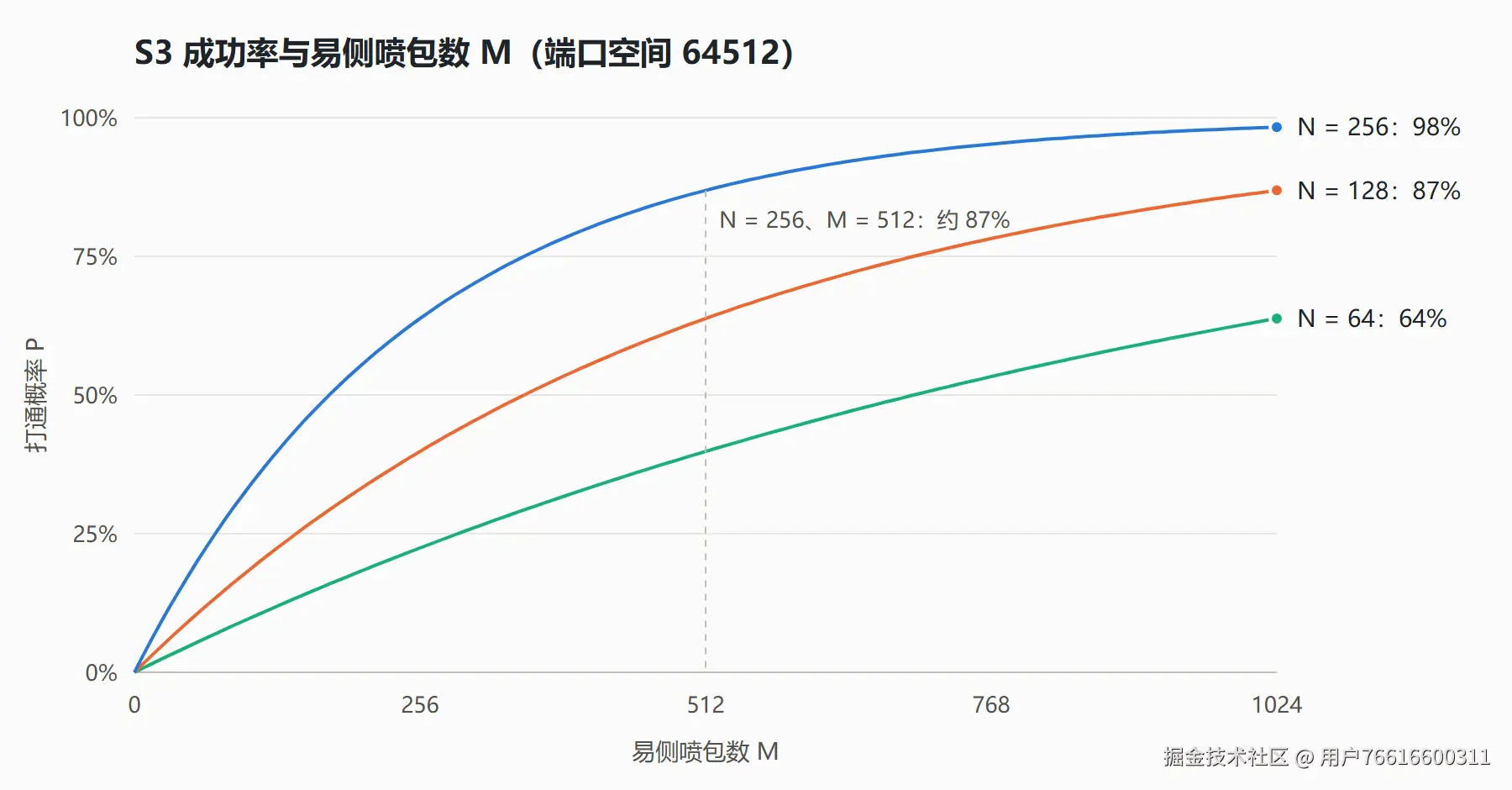

P ≈ 1 − exp(−N·M / 64512)

N = 256、M = 1024 时约 98%。难侧是端口块时只喷块内，成功率更高。实测易侧在家宽、难侧在云厂商 NAT 网关后，喷 142 个包命中，0.9 秒打通。

两边都是难侧

S4：任一方过滤是 EIF/ADF（只看 IP 不看端口），这一方开 N 个 socket 接收，另一方喷包。命中率同 S3，与端口分配无关，优先用；
S2B：双方都是顺序分配。每轮现测当前端口，主叫升序、被叫降序对喷，各 32 个一遍，期间被占端口合计少于约 30 个就能一轮打通；
S5：双方都是小端口块。每秒 4 个包慢慢对喷 5 分钟，512×512 的块平均约 4.5 分钟打通。会话这时已在中转上，不急；
不打：双随机 + 双 APDF 时，两边各发 1000 个包成功率约 0.5%，平台直接让会话留在中转。

每轮打洞还会上报"对方朝向本方的真实端口"。有不请自来的包就说明本方其实是 ADF，下一轮改用 S4；端口集中在一段就只喷这一段。

别打爆运营商的端口配额：某手机卡每用户约 500 个端口，两个难侧打洞同时开了 512 个 socket，新的 UDP 流全部不通。所以同一主叫只允许一个难侧打洞，两次间隔 15 秒，打通后立即关闭多余 socket。

五、先 UDP 中转，后台慢慢打洞

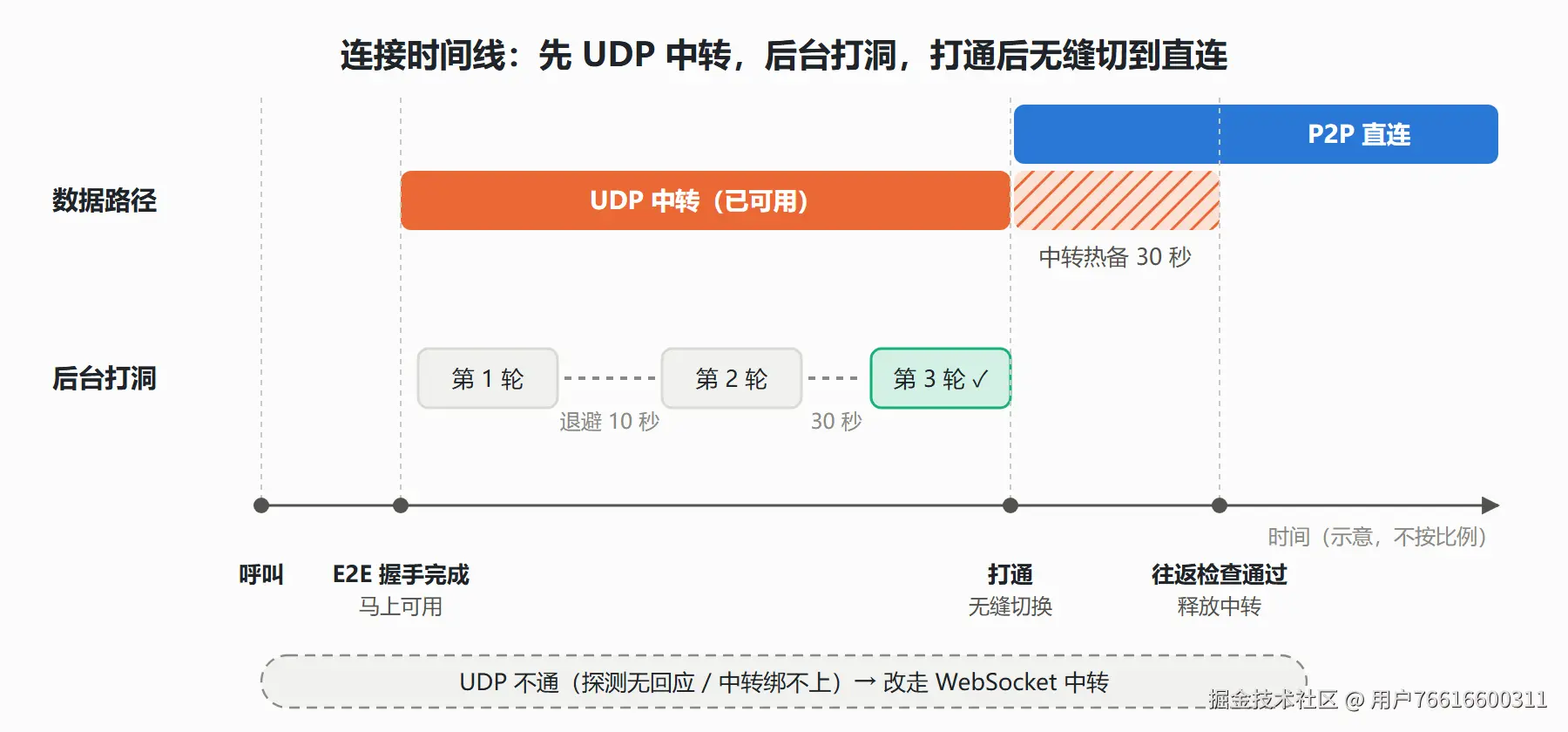

打洞快的不到 1 秒，慢的几分钟。如果"打通才能用"，用户就得干等。libnpf 把"能用"和"直连"拆开：

呼叫时平台为双方分配 UDP 中转。E2E 握手一完成，AnLiu 连接就跑在中转上，用户马上能用；
打洞在后台进行，失败按 10 秒、30 秒、1、2、3 分钟退避，最多 10 轮；
打通后切到直连，中转热备 30 秒，往返检查通过后才释放。

中转服务器只转发 AnLiu 的端到端加密数据报，看不到内容。

无缝切换靠 AnLiu

中转和直连上跑的是同一个 AnLiu 连接（conv 不变，MTU 统一为 1200）。AnLiu 不碰 socket，通过 output 回调交出数据报，"走哪条路"完全由回调决定：

c 复制代码

static int anl_out(char *buf, int len, anl_t *w, void *user)
{
    npf_call *c = user;
    if (c->p2p)    /* 打通后走直连 */
        udp_send(c, c->p2p_fd, &c->p2p_addr, (const uint8_t *)buf, (size_t)len);
    /* 没有直连时走中转；直连可疑时两边都发，AnLiu 去重 */
    if ((!c->p2p || c->p2p_suspect) && c->relay.active)
        relay_send_data(c, (const uint8_t *)buf, (size_t)len);
    return 0;
}

切换瞬间的问题都交给 AnLiu：

重复：中转上的在途包、故意双发的包，AnLiu 按序号去重；
丢包：SACK/RACK 检测并重传；
乱序：可靠流按序交付；
路径变化：BBRv2 重新估计带宽和 RTT。

所以切换逻辑可以很简单：拿不准时两条路都发。直连上 3 秒（或 2 倍 RTO）收不到对端报文就进入"疑似失效"，双发 10 秒，同时每 500 ms 做一次往返检查。检查通过就恢复直连，否则留在中转并重新打洞。直连只是优化，打不通或中途断掉，连接都不会断。

六、为什么特别适合视频点对点

视频要的是"新"，不是"全"：一帧迟到了，比丢掉还糟。libnpf 的每一路音视频就是一条 AnLiu 的半可靠流，帧原样发送：

过期整帧丢弃 ：帧在队列里超过 max_age_ms（默认 500 ms）就整帧丢掉，已发出但超时的不再重传，通知接收端跳过；
关键帧感知 ：开了 drop_until_key，丢帧后直接跳到下一个关键帧，不花屏；回调里的 lost_before 可以直接驱动解码器；
按流 FEC：Reed-Solomon 前向纠错，固定或自适应冗余，丢包不等重传就能恢复；
码率建议 ：BBRv2 测瓶颈带宽和最小 RTT，不塞满队列；npf_media_stats_get 给出扣除包头、FEC 和重传后的 target_rate，编码器据此调码率，排队时立即下调；
多路并发、优先级：每个会话每方最多 30 路，与端口转发共用一个连接，音视频优先于文件传输。

c 复制代码

npf_media_opt mo;
npf_media_opt_default(&mo);
mo.max_age_ms = 300;            /* 300 ms 发不出就丢 */
mo.drop_until_key = 1;          /* 丢帧后等关键帧 */
uint32_t m = npf_media_open(n, session, &mo, &err);
npf_media_send(n, m, key ? NPF_FRAME_KEY : 0, frame, len);

再加上前面的路径设计：走中转时画面立刻就有，打通后切到直连延迟下降，切换过程中画面不中断。

七、兜底：WebSocket 中转

公司防火墙只放 443、代理吞掉 UDP 时，NAT 探测收不到任何回应，或者 UDP 中转绑不上，才改用 WS 中转：

独立的 WSS 连接，走 443 端口，看起来和普通 HTTPS 一样；
先做 Noise_XK 握手，数据用端到端的 ChaCha20-Poly1305 加密；
TCP 本身可靠，所以不跑 AnLiu，帧格式与 AnLiu 路径相同，上层不区分底下是哪条路。

为免误判，打洞占着端口导致中转绑不上时，先等最多 15 秒；探测无回应后定期再测，UDP 恢复后会话重建回 UDP（这一步目前会中断现有连接，所以 WS 只作兜底）。

八、小结

按映射、过滤、端口分配三个维度测 NAT；
对称型 NAT 分情况打：预测、生日悖论、宽松过滤、慢速对喷，数学上不划算的就不打；
控制 socket 数，别耗尽运营商端口；
会话先跑在 UDP 中转上，同一个 AnLiu 连接只换出口，重复和丢包交给 AnLiu；UDP 不通才用 WebSocket 兜底；
代码段几百 KB，音视频走半可靠流，适合嵌入式设备和视频点对点。

这些对应用都是透明的：SDK 只有一个头文件 npf.h。设计文档见仓库的 docs/ 目录。
