《风不是一个数》系列第 2 篇。上一篇你学会了读 ：一根杆、一张场、一个扇区、一条廓线各管什么。这一篇开始画 ------四种画法里先讲最基础的两种：一个点、一片场。读完你能做一件事：换一个 ICAO 代码，你机场此刻的风就出现在地图上。
先看四条真实报文。2026-10-24 13:00 UTC（下同记 13Z），成都、北京、广州、上海四个机场的例行观测，同一时刻各一条：
yaml
ZUUU 241300Z 33002MPS 8000 FEW020 SCT040 19/16 Q1014 NOSIG
ZBAA 241300Z 00000MPS 6000 -RA OVC040 13/11 Q1023 NOSIG
ZGGG 241300Z 02004MPS CAVOK 26/17 Q1010 NOSIG
ZSSS 241300Z 02006MPS 9999 -RA BKN011 20/19 Q1013 BECMG TL1430 BKN015四个风组，四种状态：成都 33002MPS（风从 330° 来、2 m/s）、北京 00000MPS（静风 ）、广州 02004MPS（020°、4 m/s）、上海 02006MPS（020°、6 m/s）。
上一篇你已经会把它们读成编码：成都 2 m/s 是一根短划，广州 4 m/s 是一根长划，上海 6 m/s 是一长一短，北京静风------没有杆（方向无从谈起）。这一篇的问题是：这四根杆，怎么放到一张真正的地图上？ 放上去之后，方向怎么保证不歪、几百根杆怎么不打架、读图的人怎么知道你用哪套刻度------每一个都是纸面上不存在、地图上逃不掉的问题。

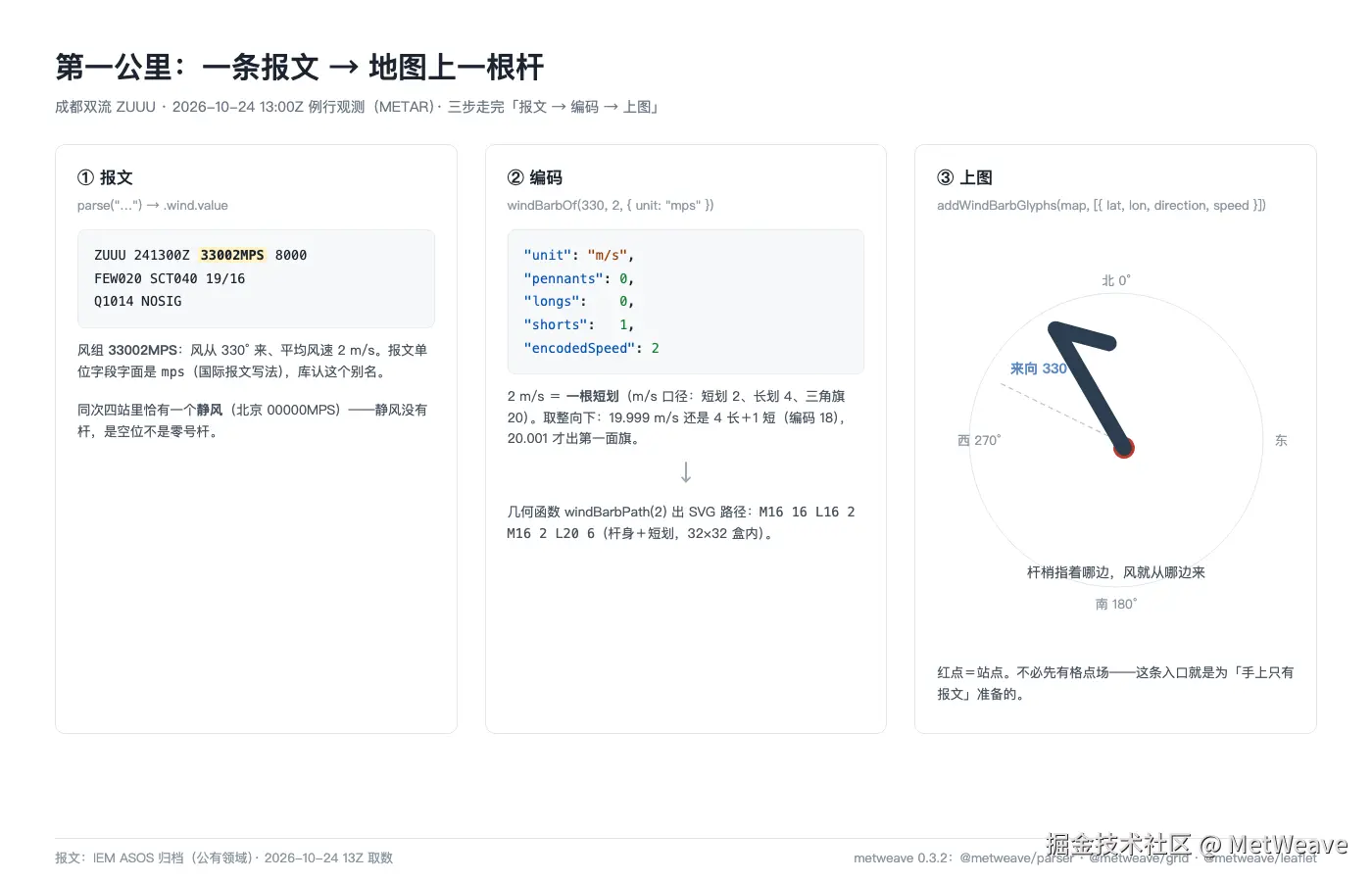

一、第一公里：一条报文，一根杆，上地图
先把环境搭好。本篇的代码分两类运行环境，先说清边界：编码与批量解析的段落是纯 Node，.mjs 文件直接跑；「上地图」的段落要浏览器------地图本来就是浏览器里的东西。
bash
mkdir wind-map && cd wind-map
npm init -y
npm pkg set type=module # 全文代码都是 ESM（import 写法），这一行别漏
npm i @metweave/parser @metweave/grid @metweave/leaflet @metweave/render leaflet地图侧的最小骨架，三样东西：一个装地图的 <div>、建一张图、铺一层免费底图（OpenStreetMap 公开瓦片，不需要 key）：
html
<!-- index.html -->
<div id="map" style="height:100vh"></div>
<script type="module" src="./main.mjs"></script>
js
// main.mjs
import L from "leaflet";
import "leaflet/dist/leaflet.css";
const map = L.map("map").setView([32, 110], 4);
L.tileLayer("https://tile.openstreetmap.org/{z}/{x}/{y}.png",
{ attribution: "© OpenStreetMap" }).addTo(map);骨架有了，走第一公里。从一条报文到编码，上一篇的十行代码已经走通，这里直接消费结论；真正的新问题在下一步------编码怎么变成地图上的东西。 风羽上地图，最短的路是 addWindBarbGlyphs：你把「几根杆、各在哪、多大、从哪来」直接交给它，它负责画：
js
import { parse } from "@metweave/parser";
import { windBarbOf } from "@metweave/grid";
import { addWindBarbGlyphs } from "@metweave/leaflet";
const w = parse("ZUUU 241300Z 33002MPS 8000 FEW020 SCT040 19/16 Q1014 NOSIG").wind.value;
console.log(windBarbOf(w.direction, w.speed.value, { unit: w.speed.unit }));
// → { unit: 'm/s', pennants: 0, longs: 0, shorts: 1, encodedSpeed: 2 } ← 一根短划
await addWindBarbGlyphs(map, [
{ lat: 30.67, lon: 104.02, direction: w.direction, speed: w.speed.value },
]);跑完，成都的位置上出现一根杆：杆梢指向 330°（来向------杆梢指着哪边，风就从哪边来 ，上一篇的锚句在地图上原样成立），杆身一侧一根短划。不必先有格点场------这条入口就是为「手上只有报文」准备的，一条报文一根杆。
报文层还有三个特殊状态，地图上的表现值得亲眼见一次：
-
静风 ：北京那条
00000MPS，windBarbOf返回null------不是「零号杆」，是没有杆 。地图上是空位，想知道「这里确实有观测、只是没风」，配一块数值牌（第三节，牌上写「静风（00000）」）。两条背景：业务填图里静风其实有专门符号（站圈旁标 C），库的地图层选择留空、由牌补话，是产品取舍；编报层面的静风按观测规范定（平均风低于 0.5 m/s 编 00000），库的出杆阈值 1 m/s 是另一回事------那是渲染配置，不是编报规范。 -
风向不定（VRB） ：
VRB01MPS这种风组，解析出来direction是 null------方向不定，杆没法指。上图前必须连它一起拦（第四节的代码有这一步），否则 null 传进图层，画出一根指向北方的假杆。它并不罕见：就在今天这四站的报文里，00 到 12 时之间一共有九条 VRB。 -
缺测 ：风组整组缺失时
parse的wind是undefined（不是空对象）------批量上图前要先判存在，否则地图没等到杆，先等到一个报错。
还有一个编码层的细节值得亲手跑一次：有杆无羽 （只有杆身、没有任何羽）。1 m/s 没掉进出杆阈值------低于 1 m/s 才不出杆------所以它会出一根杆；但 1 m/s 向下取整到短划刻度是 0 根，于是画出一根光杆。这不是 bug，是「取整到刻度」的忠实结果（2 m/s 才有第一根短划）。顺带一句：真实报文里 1 m/s 几乎都以 VRB01MPS 出现------风小到 2 m/s 以下，风向本就难定，规范直接编「不定风向」；定向的 1 m/s 是构造例，拿它讲取整最干净。METAR 的风速是整数编报，不存在 0.5 m/s，所以 0 和 1 之间没有灰色地带。
顺手把上一篇埋的一颗雷在地图上排掉：取整是向下的。19.999 m/s 画 4 长划 + 1 短划（编码 18），20.001 m/s 才出第一面旗（编码 20）------差 0.002 m/s，跨过一面旗。你的数据是 19.9 还是 20.1，杆形完全不同。
报文带阵风时（比如上一篇那条 32009G14MPS），本库的画法是两根杆并排 ：平均风一根（2 长划）、阵风一根（3 长 1 短）。并排的前提是两者同方向------报文只给一个风向，阵风没有独立的方向组，这是一种近似假设；标准站点模型其实不画阵风，要标就是把数字注在杆旁。addWindBarbGlyphs 调两次、同一坐标，天然并列。（什么时候报文才带 G：瞬时风与平均风的差超过编报门槛才编，全年只有 1.6% 的时次------上一篇算过这笔账。）

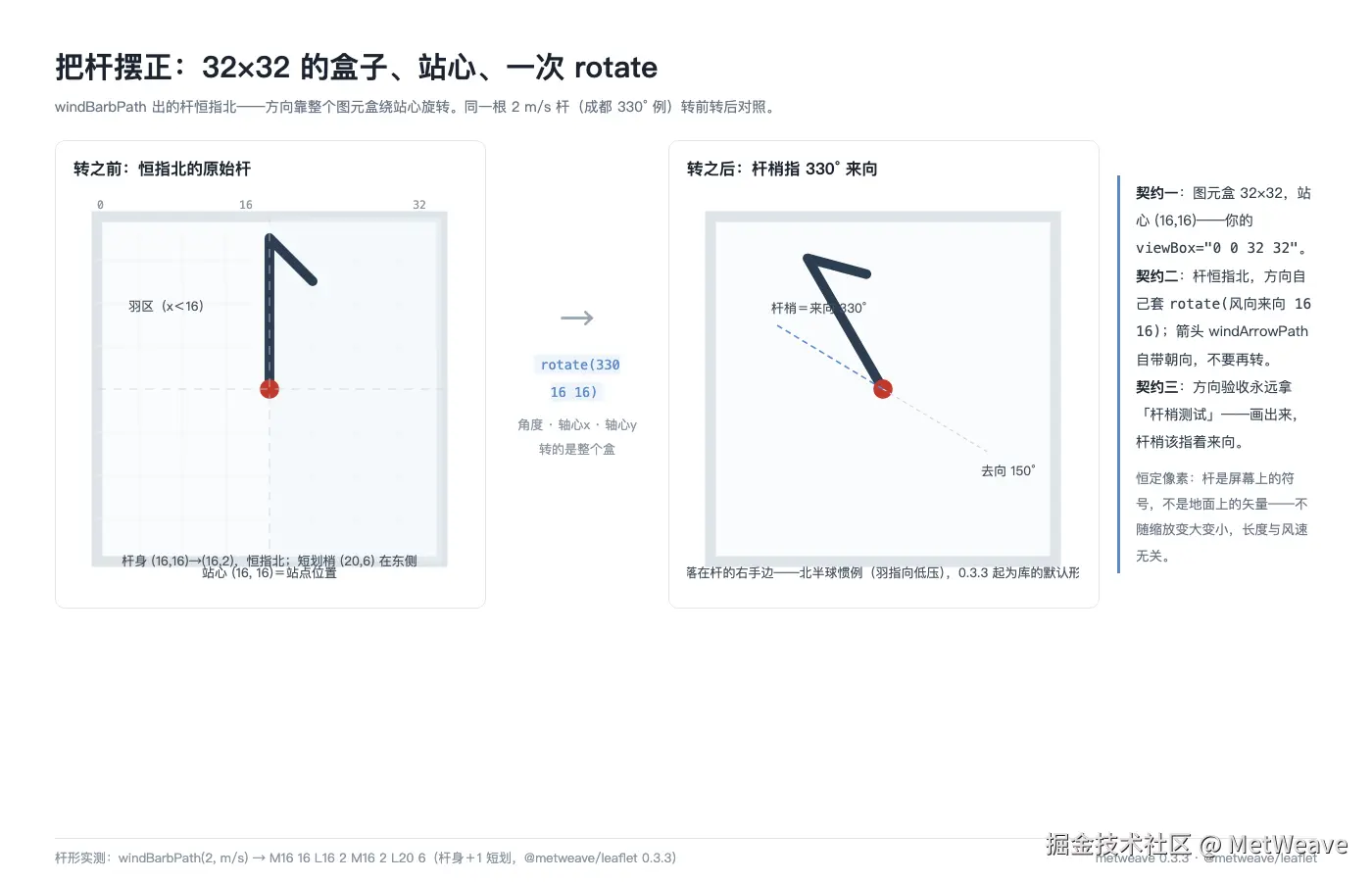

二、把杆摆正：32×32 的盒子、一次 rotate、恒定像素
addWindBarbGlyphs 画的杆，长什么样、为什么方向不会歪？这节回答两个问题：库画的杆为什么不歪；以及哪天你要自绘（或者排查一根歪了的杆），契约在哪。
库的几何函数 windBarbPath 返回的不是成品图，是SVG 路径数据：
js
import { windBarbPath } from "@metweave/leaflet";
const { stroke, fill } = windBarbPath(2, { unit: "m/s" });
// stroke = "M16 16 L16 2 M16 2 L20 6" ← 杆身（站心→盒顶）+ 1 根短划（羽在东侧）
// fill = "" ← 2 m/s 没有旗
windBarbPath(20, { unit: "m/s" }).fill;
// → "M16 2 L16 10 L24 6 Z" ← 三角旗的闭合填充（旗尖在东侧）契约一：图元盒 32×32，站点在盒心 (16,16)。 上面那串坐标全部落在这个盒子里------杆身从 (16,16) 竖到 (16,2)，羽从杆梢往站心方向排。自绘时你的 SVG viewBox 就用 0 0 32 32，按 32×32 像素一比一呈现（放大渲染杆就跟着变长）；挂在站点上时锚盒心不锚盒角（Leaflet 侧就是 iconAnchor: [16, 16]）。羽的坐标永远问 windBarbPath 要------旗/长划/短划怎么排是它的事，别自己算。
契约二：windBarbPath 出的杆恒指北，方向靠旋转。 想要 330° 的杆，自己套一层 transform：
js
const glyph = (direction, { stroke, fill }) =>
`<g transform="rotate(${direction} 16 16)">
<path d="${stroke}" fill="none" stroke="#2c3e50" stroke-width="1.4"/>
${fill ? `<path d="${fill}" fill="#2c3e50"/>` : ""}
</g>`;
const svg = `<svg viewBox="0 0 32 32">${glyph(330, windBarbPath(2, { unit: "m/s" }))}</svg>`;rotate 的轴心必须是盒心 (16,16)------转的不是杆，是整个图元盒。羽画在杆的东侧（未旋转视角 x＞16）、随盒一起转------转完恰好落在北半球惯例的右手边，不用你处理。
但羽在哪一侧，这里要放一篇勘误 ------上一篇说错了，库的旧版也跟着错了。上一篇讲「北半球羽在左手边、白捡」------查证之后这句是错的：北半球的业务惯例是羽画在顺来向看的右手边 （气象来历：北半球低压在风的行进路径左侧，羽因此指向低压------matplotlib 的风羽函数、NWS 的官方示例图都是这个口径，南半球才翻到另一侧）。库 0.3.2 及更早把羽画在了左侧＝南半球侧；0.3.3 起已修正------上面的 path 输出就是修正后的形态：短划梢在 (20,6)、旗尖在 (24,6)，全在杆的东侧。
为什么敢直接 rotate(风向)？因为 Web 墨卡托在小尺度上方向不歪------北就是上、东就是右（严格的投影学上它有约 0.3° 的角度变形，在这个尺寸的符号上不可见）。注意这条只对过这一点的方向成立；「北京看向上海」那种到远处的方位角是另一回事。哪天你换了不保角的投影，或者把杆画进「跟随地图一起旋转」的图层，杆就开始集体歪斜。
杆恒定像素 是另一个独立的设计：杆是屏幕上的符号 ，不是地面上的矢量------不随缩放变大变小，长度和风速无关，永远 14 像素左右。缩放时它原地重定位，尺寸不变形。
契约三：自绘算角度时的两个坑。 屏幕坐标系的 y 轴向下 ，数学坐标系向上------符号会反。而且气象风向是来向 、u/v 分量指去向 ------还有 180° 的翻转。两个坑叠在一起，就是上一篇还原 u/v 那个 270° 公式的来历。顺带说破一个「秘密」：SVG 的 rotate 正角为什么恰好是顺时针（罗盘向）？就是因为 y 轴向下------契约二的「直接转」和契约三的「符号反」，是同一个坐标系事实的两面。方向判断永远拿「杆梢测试」验收：画出来，杆梢该指着来向。

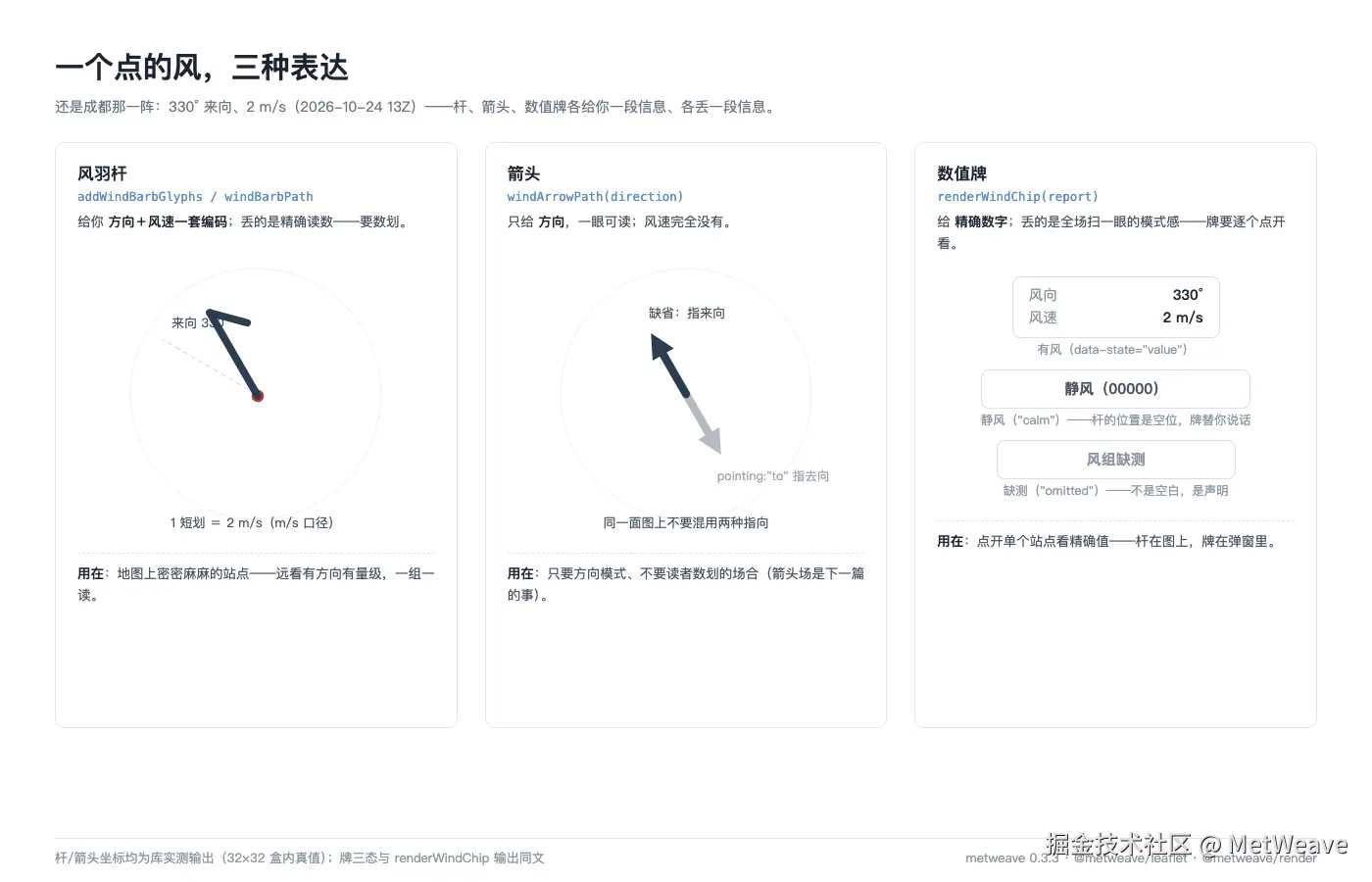

三、点的三种表达：杆、箭头、数值牌
一个点的风，库里给三种表达，各管一段：
| 表达 | 函数 | 给你什么 | 丢什么 |
|---|---|---|---|
| 风羽杆 | addWindBarbGlyphs |
方向 + 风速，一套编码 | 精确读数（要数划） |
| 箭头 | windArrowPath |
只有方向，一眼可读 | 风速完全没有 |
| 数值牌 | renderWindChip |
精确数字 | 全场扫一眼的模式感（牌要逐个点开看） |
箭头是纯方向件，自带朝向 ------和 windBarbPath 的恒指北不同，它的方向在函数里已经转好，拿到直接摆。这个不对称是刻意的：杆要数羽，整盒一次旋转更省事；箭头只表方向，转好给你。
js
import { windArrowPath } from "@metweave/leaflet";
windArrowPath(330);
// → { stroke: "M16 16 L12.425 9.808", fill: "M10.5 6.474 L14.092 8.845 L10.758 10.77 Z" }指向的口径要说清楚，因为惯例和库的缺省不一致 ：水平面上的风矢量箭头，主流惯例指去向 （顺着流动看------探空图上的风杆也是指向去向的，这和地面填图杆正好相反）；库的缺省跟风羽杆同向、指来向 ，这是本库自选的口径，{ pointing: "to" } 切到去向。同一面图上不要混用两种指向------半屏指来向、半屏指去向，读者第一反应是「这库有 bug」。
数值牌是三行小数字块，直接吃 parse 的结果，三态各有各的文案：
js
import { parse } from "@metweave/parser";
import { renderWindChip } from "@metweave/render";
renderWindChip(parse("ZUUU 241300Z 33002MPS 8000 FEW020 SCT040 19/16 Q1014 NOSIG")).outerHTML;
// → <div class="mw-wind-chip" data-state="value">...风向 330°...风速 2 m/s...</div>
renderWindChip(parse("ZBAA 241300Z 00000MPS 6000 -RA OVC040 13/11 Q1023 NOSIG")).outerHTML;
// → <div class="mw-wind-chip" data-state="calm">静风（00000）</div>静风的牌写「静风（00000）」------第一节数杆为什么静风没有杆？牌替你把话说了。缺测的牌写「风组缺测」，同样不是空白。
什么时候用哪个：地图上密密麻麻的站点，用杆 （远看有方向有量级）；只要方向模式、不要读者去数划，用箭头 ；点开单个站点看精确值，用牌。三者经常组合：杆在图上，牌在弹窗里。
顺带交代这根杆的身世，三句讲完：早期天气图用风箭的羽枝表示风------羽（feather）本来就是箭羽的隐喻，早期羽数曾和蒲福风级（1805 年英国海军按海面状况定出的风力等级）对应；今天「旗 50／长划 10／短划 5 节」的刻度是二十世纪定型的国际站点模型，1941 年以来基本没变。它活到数字地图上，因为「数」仍然是人眼最抗噪的读法------填图员在几秒内就能读出方向和量级。

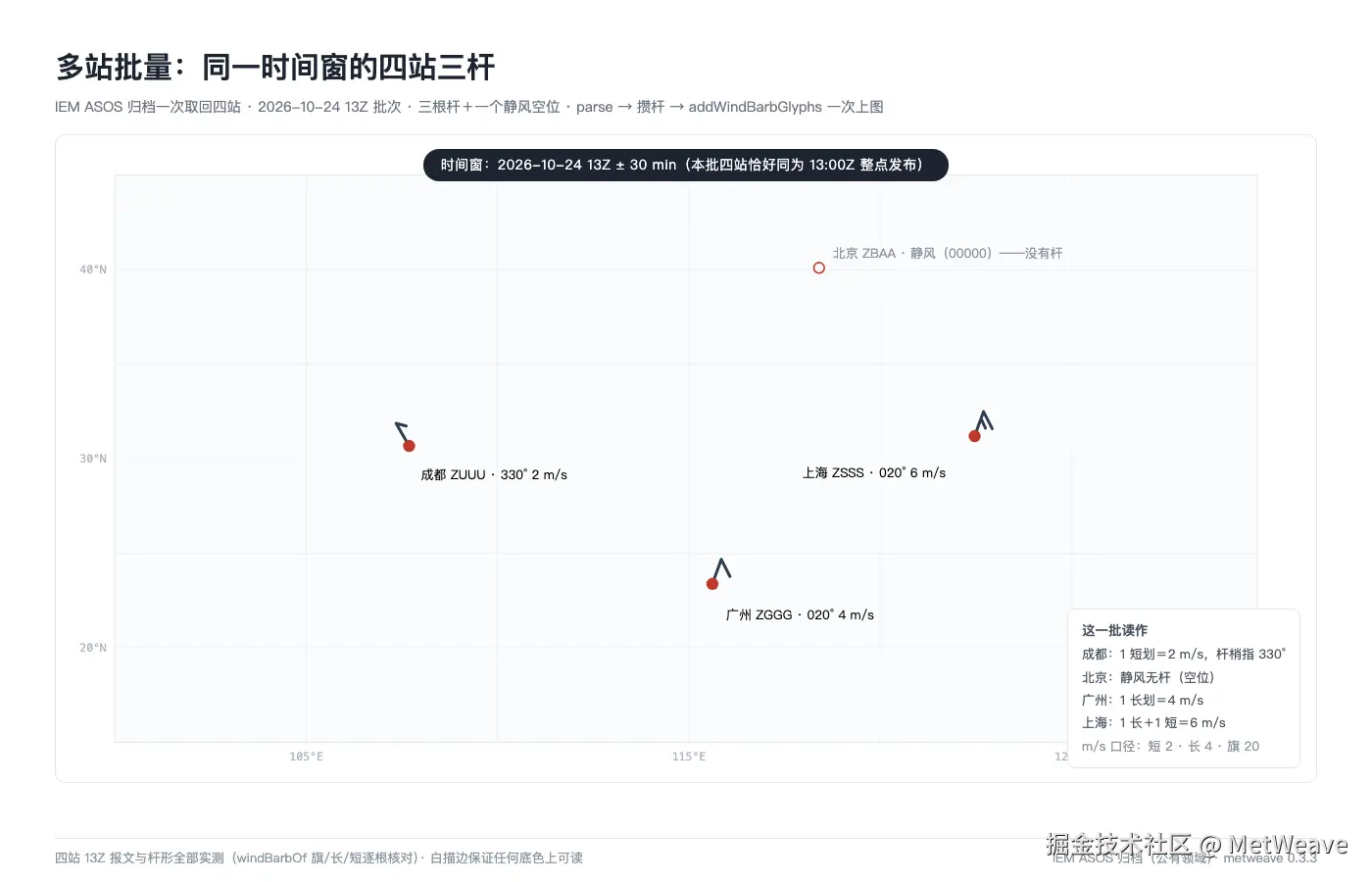

四、多站批量：从一根到一片
一个机场一根杆是玩具，几十个机场同时上图才是活儿。数据还是 IEM 的归档（上一篇玫瑰的同一来源），多站一单取回------四个站，00--13Z 十四个整点各一条、共 56 条报文：
bash
curl -o iem.csv "https://mesonet.agron.iastate.edu/cgi-bin/request/asos.py?station=ZUUU,ZBAA,ZGGG,ZSSS&data=all&year1=2026&month1=10&day1=24&year2=2026&month2=10&day2=24&tz=UTC&format=comma&latlon=yes&missing=M&trace=T&report_type=3"CSV 长这样（列很多，挑要紧的看------注意经度在纬度前面 ，报文原文在 metar 列）：
yaml
station,valid,lon,lat,...,metar
ZUUU,2026-10-24 13:00,104.02,30.67,...,ZUUU 241300Z 33002MPS 8000 FEW020 SCT040 19/16 Q1014 NOSIG批量上图就是把「解析→攒杆→一次交给地图」串起来。列按列名取（别按位置数------IEM 的列序跟着请求参数走，经纬谁前谁后，数位置必然踩坑）：
js
import { parse } from "@metweave/parser";
import { addWindBarbGlyphs } from "@metweave/leaflet";
import { readFileSync } from "node:fs";
const lines = readFileSync("./iem.csv", "utf8").split("\n").filter((l) => l.trim() && !l.startsWith("#"));
const head = lines[0].split(",");
const iLat = head.indexOf("lat"), iLon = head.indexOf("lon"),
iRaw = head.indexOf("metar"); // 报文原文列
const barbs = [];
for (const row of lines.slice(1)) {
const col = row.split(",");
if (!col[iRaw]?.includes(" 241300Z ")) continue; // 13Z 那批
const w = parse(col[iRaw]).wind; // 判别联合：可能没有风组
if (w?.value && w.value.direction !== null && w.value.speed.value >= 1)
barbs.push({ lat: +col[iLat], lon: +col[iLon], // VRB 方向是 null、静风速度是 0，都在这拦
direction: w.value.direction, speed: w.value.speed.value });
}
await addWindBarbGlyphs(map, barbs); // 一次交 3 根杆判据里那两个条件就是第一节的落地：静风速度是 0（>= 1 拦住），VRB 的 direction 是 null（!== null 拦住）。上图入口不替你判这些------速度 0 传进去会画一根光杆（和 1 m/s 同形态），null 方向会画假杆。批量的最后一道闸在你手里，这是设计出来的决定权：数据侧最清楚哪些值该上图。
时间口径，批量时必须交代两层 ：一是例行 METAR 按规范整点发布（大站半点加发）------四站同刻是规范的常态，不是运气；URL 里 report_type=3 就是「只取例行报」的过滤器，把它去掉，非例行的 SPECI 会混进「同一时刻」。二是风组本身是观测前 10 分钟的平均（美国站是 2 分钟）------「同一时刻」从来是一个窗，图上标注「13Z ±30 min」才诚实。报文、格点、探空------各类数据源的发布节律都不同，同屏时窗口径是第一件要写进图例的事。
性能账，从几十根说到几百根。 杆在库里是 DOM 标记------每根杆一个 marker 节点，里面再装 SVG 图元，实际是四到六个页面节点。几十根无感；当代硬件上几百根也还顺；上千根，缩放拖动时逐个更新位置的每帧开销就开始咬人。这篇用的中国区域格点场，默认密度是 529 根（下一节），还在舒适区；但如果你把抽稀步长砍到 2 个格点，全域会算出 13,141 根 ------若没有防御，浏览器会长时间无响应。库的两道防御：只画当前视口内的杆 （视口外留 15% 缓冲带），视口内超过 2500 根自动加大步长降密。后者在默认档位下几乎不会触发（正常缩放到不了这个量），它兜的是你自砍步长的场景。你不需要写一行代码，但要知道它们在------哪天杆图「缩放后杆变少了」，按三步排查：先对照下一节的档位表（档位切换本来就会变数）→ 再看是不是触发了降密 → 最后才怀疑 bug。

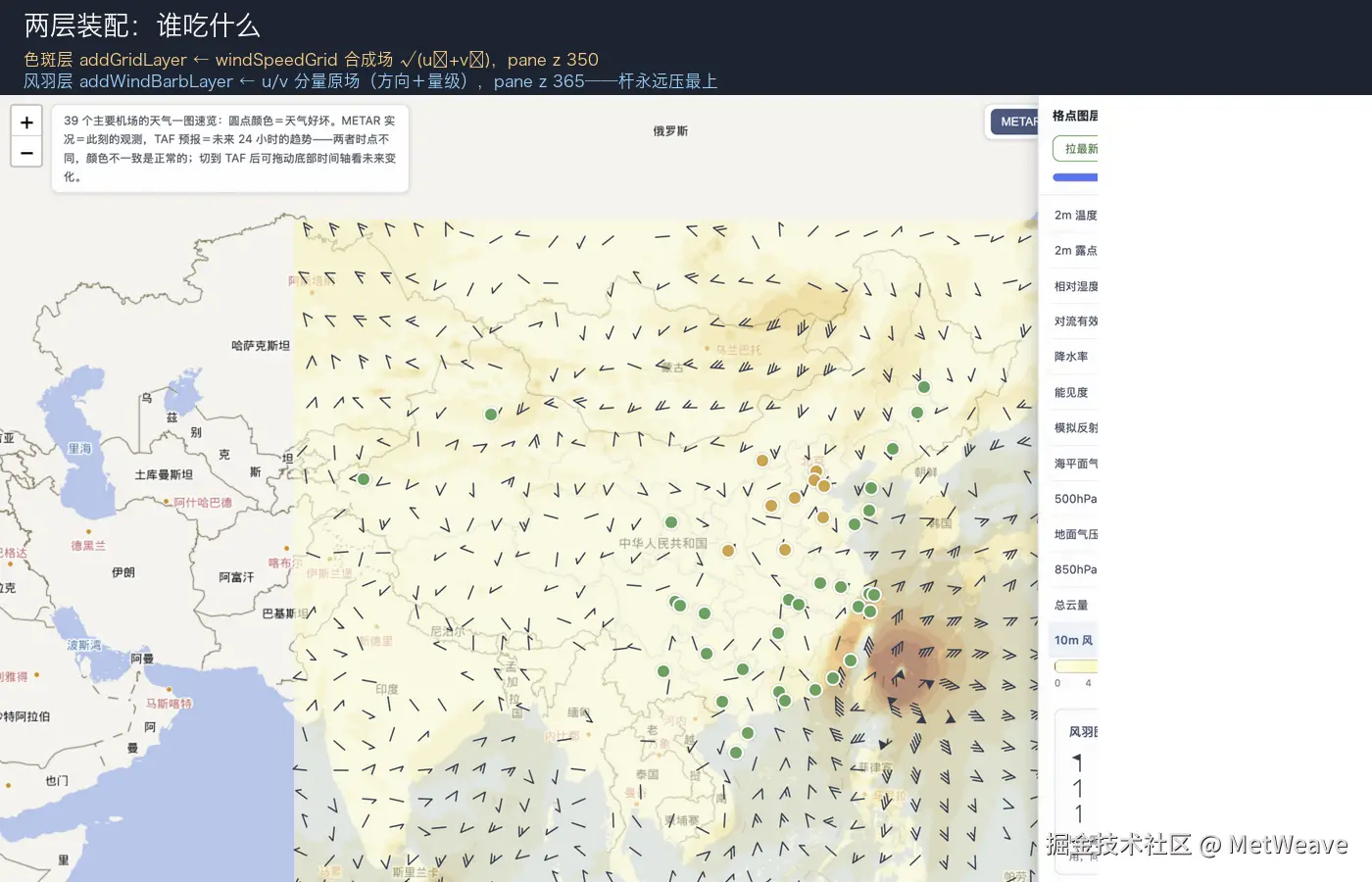

五、一张场：两层装配，谁吃什么
站点杆再密，也只是几十个点的采样。要看整片的风，得用格点场------上一篇你已经会读「色斑 + 风羽」的场图，这节讲装配。
数据从哪来：metweave 仓库（github.com/yaojaro/metweave ）的 examples/data/grid/ 里有现成的 windu_cn.mwgrid（东西分量）和 windv_cn.mwgrid（南北分量）------把这两个文件放进你的静态目录（vite 的 public/ 或任意静态服务），fetch("/grid/...") 就能取；要更新的数据，仓库的 gen:grid 工具一条命令从 NOAA GFS 拉（GFS：美国全球预报系统，0.25° 格距的公开发布场）。注意文件里是两个分量场，不是「风速 + 风向」------上一篇那个「取数给风速风向、内核要 u/v」的还原问题，在这条数据路径上不存在：文件里存的本来就是 u/v。
装配是一句口径：色斑吃合成场，杆层吃分量原场。
js
import { addGridLayer, addWindBarbLayer } from "@metweave/leaflet";
import { parseGrid, windSpeedGrid, windProfile } from "@metweave/grid";
const [uRes, vRes] = await Promise.all([
fetch("/grid/windu_cn.mwgrid"), fetch("/grid/windv_cn.mwgrid"),
]);
const u = parseGrid(await uRes.arrayBuffer());
const v = parseGrid(await vRes.arrayBuffer());
await addGridLayer(map, windSpeedGrid(u, v), windProfile); // 色斑：吃 √(u²+v²) 合成场
await addWindBarbLayer(map, u, v, windProfile); // 风羽：吃分量原场windProfile 是库给 10m 风的预设配置 ------色标、档位、杆的密度与出杆阈值全在这一个对象里，两个图层共用它，所以色斑和杆永远口径一致。两层零交涉 ：色斑要标量（先 windSpeedGrid 合成再交给它），杆要方向和大小（直接吃分量）。你可以只叠其一------杆层自己就带着量级（羽可数），色斑自己就带着分布。
层序 用 Leaflet 的 pane z 序控制：色斑 350 → 等值线 360 → 风羽 365，杆永远压在色斑和等值线上------杆被色斑盖住，这张图最值钱的方向信息就没了。但要知道这三个数在 Leaflet 默认谱系里的位置：底图瓦片 200 之上、默认矢量叠加层 400 之下------你随手 L.polyline() 画的一条线会盖住全部风羽。要压过默认层，自己开 pane。
这份数据是 280 列 × 208 行、0.25° 格距（西界 70°E、北界 55°N 起，向东南铺满中国区域；本篇用的是 f00 分析场------起报时刻的场，不是预报）。实测当前这个时次：合成风速 0.02--41.70 m/s（最大值在台湾以东海域的强风区），静风区（<1 m/s）占 9.7% 的格点------这些格点不画杆。留白是阈值规则的直接结果，也是好事：静风区真画杆，会画出一大片光杆海（9.7% × 58,240 ≈ 五千六百个格点），比留白难读得多。超过 32 m/s 的格点落最深一档兜底------台风极端同色，这是色标固定域的刻意取舍。
还有一条同屏口径必须声明：站点杆是观测（仪器实测），格点场是模式值（GFS 的格点平均）------两者物理意义不同，机场局地风和它所在格点的值可能差出不少。同屏不等于同源，图的读者应该知道这件事。
色斑的色标（暖色渐进、0,32 m/s 等距 8 档、档界 0/4/8/.../32）在上一篇和本系列讲格点填色的一篇里都拆过，这里不重讲。

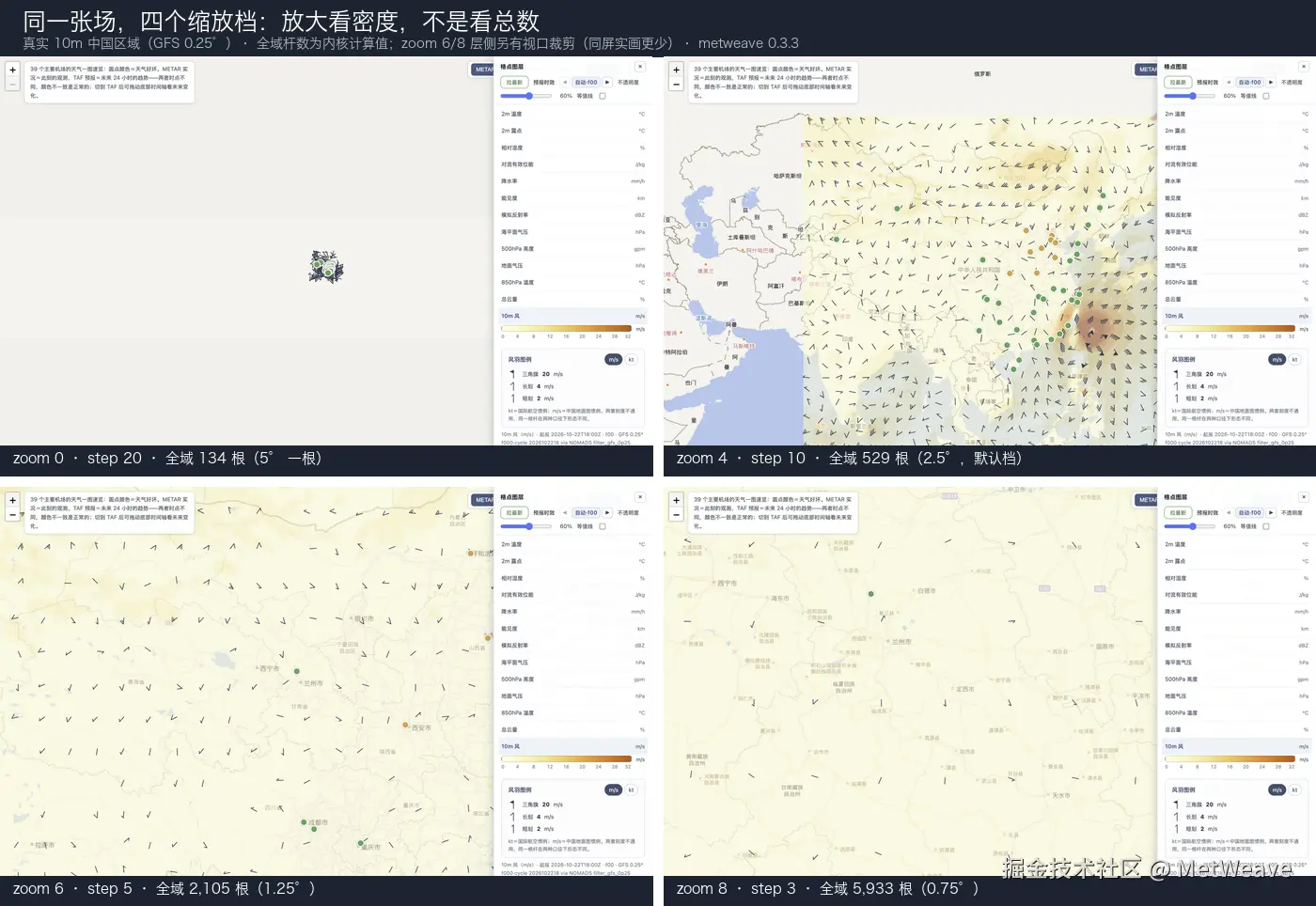

六、缩放档密度：134、529、2,105、5,933
场图的杆是 step 抽稀的：每几个格点取一根。固定密度在纸面上够用，在地图上两头不是------拿真实的 529 根走一遍：缩到全国一屏（zoom 3 上下），杆间距只有十几像素，糊成一片；放大到 zoom 4，同样 529 根、间距 32 像素，一个舒服的默认密度。同一密度档，视角不同，可读性不同------这就是要按缩放档给密度的原因。
解法是按缩放档给密度（LOD，level of detail）。库的预设配置里是四级阶梯，zoom 是 Leaflet 的缩放级别，step 是格点数：
| zoom | step | 全域杆数 | 这个档在看什么 |
|---|---|---|---|
| 0 | 20 | 134 | 世界全图（中国区域只有几十像素宽）------极疏示意，5° 一根 |
| 4 | 10 | 529 | 全国到区域：2.5° 一根，舒服的默认档（不传参数就是它） |
| 6 | 5 | 2,105 | 省级：1.25° 一根，梯度区也看得清 |
| 8 | 3 | 5,933 | 局地：0.75° 一根，配视口裁剪才扛得住 |
四档的杆数都是真实中国区域数据实测的（介于两档之间的 zoom，取不超过它的最大锚点档；缩放跨档时层自动重绘，同档内不重建）。三个使用要点：
第一，默认档是 zoom 4 的 529 根------不传任何缩放参数就是它。「默认密度先保证可读」是刻意的。
第二，最密档停在 step 3，不是技术极限，是可读性极限。 step 2 会算出 13,141 根（第四节那个数字），step 3 是 5,933 根------砍一半还多。符号图有物理上限：杆密到互相压叠，「数划读风」就废了，信息量不升反降。所以预设层把最密档摁在 3、图层只画视口内的杆、视口内超量自动降密------三道闸一起把「放大后的杆数」摁在浏览器和人眼都舒服的区间。
第三，放大后杆数变少不一定是 bug。 视口在变小：zoom 8 时你只看一个省，全域 5,933 根里落在你视口里的可能只有一两百根（视口大小取决于你的屏幕）。看密度，别看总数------同屏单位面积的杆数是不是变密了，才是 LOD 在干活的证据。

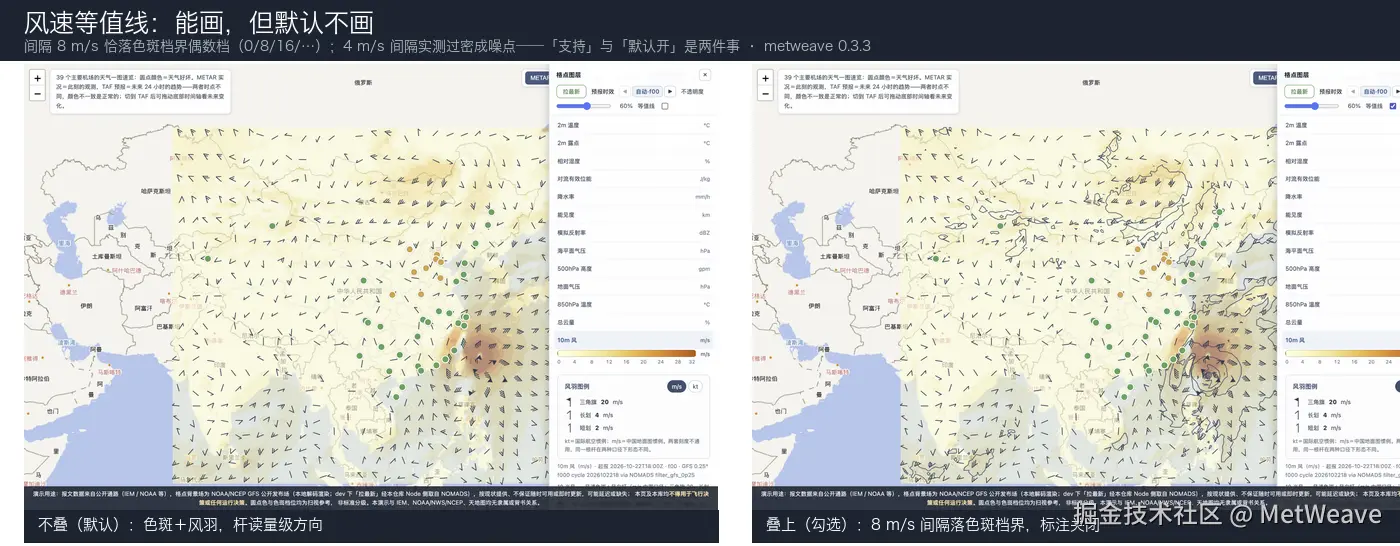

七、等值线：能画，但默认不画
风速场还有第三种叠加：等值线 ------把风速相同的点连成线。库支持它，配置里也接了线，但默认是关的。
为什么？先说清楚等风速线不是不存在------高空急流分析、海面大风图都常规画它。但那些图上没有几百根杆同时在表达风速。地面风场这张图上，同一层已经有杆在表达 ，等值线是第三种声音；而且实测真的会糊：4 m/s 间隔的等值线在风速梯度区会生出过密细线，和风羽杆、色斑争视觉------整幅图读成噪点。所以间隔放宽到 8 m/s（落在色斑档界的偶数档 0/8/16/.../32 上，两套读数不打架），而且杆要素叠等值线时关掉数值标注（杆已经够密了，线再标数就是雪上加霜）。
「支持」和「默认开」是两件事。库把等值线做出来、把开关交给你，默认替你守住可读性------你勾上它，是在「我知道这片梯度平缓、线不会糊」的判断之后。
八、图例：刻度的最后一关
最后一关：读你图的人，怎么知道杆上那道划是 4 m/s 还是 10 kt？
答案是图例------但图例不是「贴一张说明」，它是刻度声明 ，而且必须和杆同源 。先补一句两套刻度的来历（上一篇只讲了差异没讲出处）：它们是两套独立的传统，不是同一刻度换单位------20/4/2 是中国气象填图的国内口径，50/10/5 是国际通用口径；20 m/s 折算是 39 kt，不是 50，所以切换从来是「换刻度」而不是「换算」。库的图例组件自己不含刻度数字，数字由你传入（grid 包给了现成的、与编码同源的刻度表）：
js
import { WIND_LEGEND_UNITS } from "@metweave/grid";
import { renderWindLegend } from "@metweave/render";
document.body.append(renderWindLegend({ units: WIND_LEGEND_UNITS, unit: "m/s" }));
// → 「风羽图例」＋ 三档刻度（三角旗 20 m/s／长划 4／短划 2）＋ m/s·kt 切换按钮为什么刻度要「传进来」而不是组件内置？因为同一份刻度同时被三处消费：编码函数按它算旗划、图层按它出杆形、图例按它标数字。三处只要有一处自己另写了一份数字，日后加第三种刻度时必有一处漏改------图例说 20、杆画的是 50，图就「合法地说谎」。

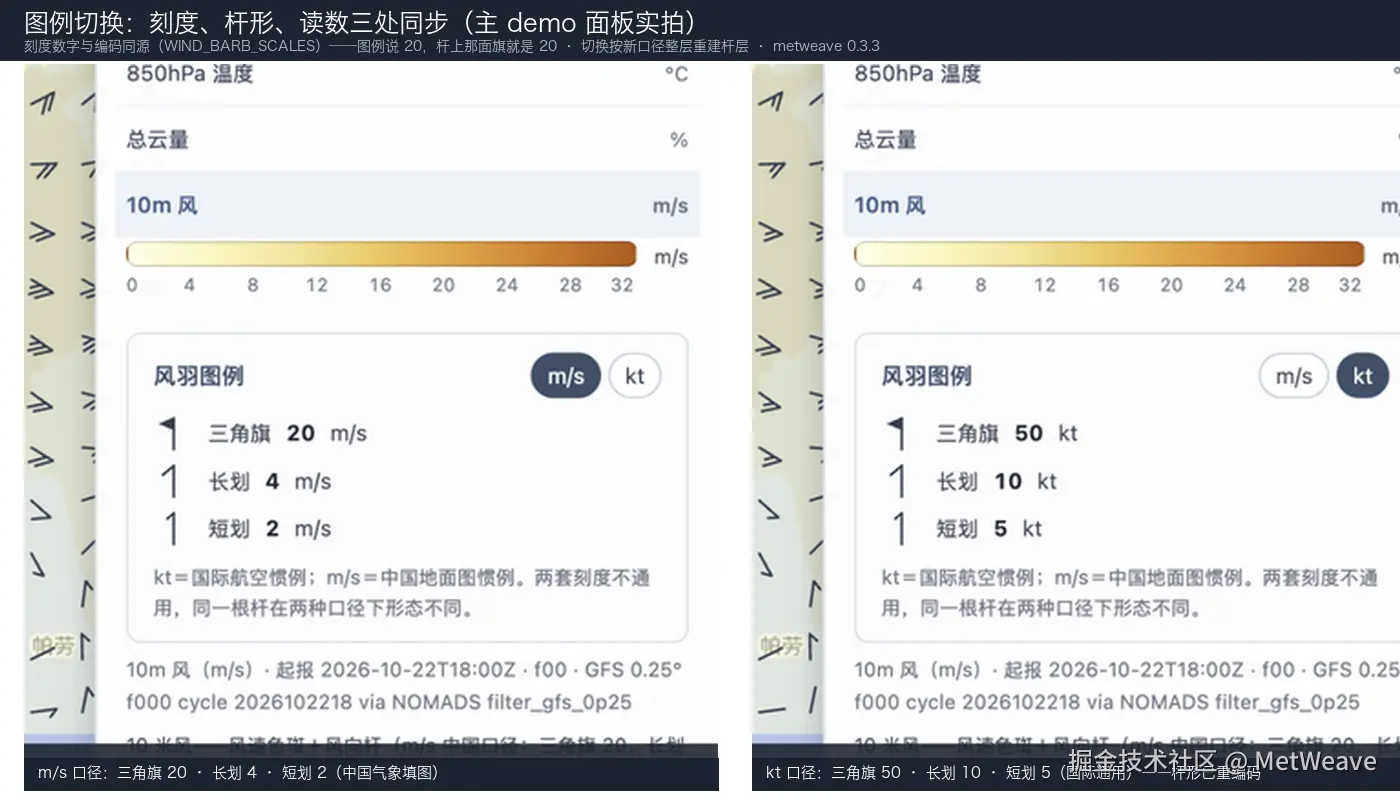

切换刻度时的联动也要成套。点图例切到 kt，三件事必须同时变：图例刻度 20/4/2 变 50/10/5、杆形按 kt 重新编码、读数给出折算值。图例组件给回调（onUnitChange），你据它切换；地图层的做法是「移除旧层、按新刻度重建」（map.removeLayer(层对象)------就是 add 时返回的那个）------视口内几百个标记重建一次，有一瞬间的闪，目前还没有「保留标记只换杆形」的更便宜做法。注意上一篇的警告在这里原样适用：unit 是量纲声明不是换算开关 ，m/s 的数值配 { unit: "kt" }，杆会被画成一半的风（14 m/s 配 kt 刻度画出来是 1 长划------编码 10，量级直接砍半），画面完全合法、零告警。
九、换上你的机场
收个尾。这篇走完的路，从一条报文到一张场：
-
搭骨架：三行建一张最简地图（OSM 底图、无需 key）；
-
取报文 ：IEM 归档多站一单（换站只改 URL 里的
station=------把你机场的 ICAO 代码填进去）； -
出编码 ：
parse→windBarbOf，静风、VRB、缺测在数据层就分了型； -
上地图 ：单站
addWindBarbGlyphs，几十站攒一批一次上图（静风与 VRB 自己拦）； -
上场 ：
addGridLayer（合成场）＋addWindBarbLayer（分量场），层序 350/360/365，杆压最上； -
密度：缩放档自动抽稀，最密全域 5,933 根，视口裁剪兜底；
-
图例：刻度与编码同源，切刻度三处联动。
第五节的数据文件、本篇全部代码和配套取数脚本（IEM 一条命令）在 github.com/yaojaro/metweave 的 code/ 目录。你拉到的报文和格点都是当下最新值------数值会变，代码不会。
最后把边界说清：这篇讲的是风怎么画上地图，是数据可视化的教程------杆画在站上，就止于站上；不做任何运行判断，也不碰跑道和侧风（报文的风向是相对真北的方位，跑道编号是磁北方位，两者本就不是一回事）。
下一篇见。上一篇的四种画法回答了「此刻、一片、一年、垂直」------可风是流动 的这件事，它们一个都回答不了：色斑告诉你多大，告诉不了你去哪。流线、粒子、箭头场怎么选，是下一篇《风怎么流动》的事------那一篇起，画法搬进 canvas，正是绕开这一篇 DOM 天花板的路。
