MQTT实战 - .NET + MQTT生产级架构：从500个设备到50,000个设备（九）

01、引入层：500台 → 5万台，我们踩过的扩容大坑

1.1、500设备的朴素架构（很多项目起步版本）

绝大多数物联网项目起步都是这套最简方案：

csharp 复制代码

设备 → EMQX/Mosquitto单节点 → .NET MQTTnet 5.x客户端订阅全量Topic → 直接写MySQL + Redis

优点：代码简单、部署快、调试方便；500台以内、上报频率不高，几乎看不出问题。

隐藏负债：

MQTTnet 5.x消费客户端直接订阅大量Topic，没有异步缓冲；
消息收到直接同步入库，没有批量、限流、背压；
没有连接分片，所有设备全部连同一个Broker节点；
缺少指数退避，批量断电重启直接打满连接。

1.2、流量上涨后集中爆发的经典故障清单

当设备走到2000~5000台，下面问题会依次出现：

凌晨批量设备重启，连接风暴，Broker CPU打满、会话队列打爆；
.NET消费端处理慢，消息堆积在Broker，QoS1/2消息持续重试，恶性循环；
MySQL单表写入爆炸，写入延迟飙升，消费线程阻塞，进一步加剧堆积；
大量CleanSession=false，离线消息持续膨胀，Broker内存持续上涨；
没有共享订阅，只能单实例消费，加.NET服务实例无法水平扩容；
Topic设计混乱，通配符订阅过多，路由开销随设备线性上涨。

1.3、扩容误区：单纯加机器为什么救不活MQTT平台

很多人的第一反应：Broker多开几个、.NET服务多实例。但是：

没有共享订阅： 多个.NET实例会重复消费同一条消息，造成重复入库；
没有桥接/消息队列： Broker和业务强耦合，业务慢直接拖垮接入；
没有连接分片： 负载均衡只是四层轮询，会话状态无法跨节点平滑迁移；
没有限流和抖动： 扩容之后，风暴来临时所有设备同时重连，雪崩范围更大。

核心结论：MQTT大规模扩容，扩容的不是连接，是消息流转的隔离、缓冲、背压能力。

1.4、本文架构演进目标、约束与边界

目标：稳定承载50,000台长连接设备，支持高频遥测、下行控制指令、在线状态感知。

约束：

后端语言固定：.NET 10 + MQTTnet 5.x（已移除 ManagedMqttClient，连接生命周期由业务接管）；
Broker优先EMQX集群（Core+Replicant）；
区分链路：实时指令链路低延迟优先，遥测上报链路吞吐优先；
可灰度：支持从原有500架构逐步改造，不需要一次性重构。

边界：

规模边界： 本方案按 5 万台长连接、峰值 10 万 msg/s 设计；超过 10 万台需重新评估 Core 节点扩展、Kafka 分区与存储分片策略。
业务边界： MQTT 主链路只承载遥测、指令、状态、告警四类轻量 JSON 消息；视频流、大文件（OTA 包）、音频对讲不走 MQTT，走 HTTP/对象存储。
端侧边界： 聚焦平台侧（Broker + .NET 后端）演进，不包含设备端固件开发、嵌入式 MQTT 库选型与硬件网关的底层实现。
基础设施边界： 假设云主机、K8s、Kafka 等底层设施已具备基本可用性，不涉及云资源选型、网络拓扑与机房灾备建设。
业务逻辑边界： 不涉及告警判定、工单流转、计费等具体业务规则，只负责把数据可靠、低延迟地送达下游消费者。

02、认知层：大规模MQTT扩容必须先建立4个核心认知

2.1、认知1：Broker只负责"连接+路由"，不承载复杂业务

Broker的定位是接入网关，不做计算、规则、入库。任何复杂业务（解析、公式计算、存储、告警、推送）都必须下沉到后端消费服务；Broker只做鉴权、ACL、消息路由、会话管理、遗嘱、桥接转发。如果把业务逻辑写在Broker插件里，到万级连接后会很难调优、很难隔离故障。

2.2、认知2：长连接规模瓶颈 ≠ 消息TPS瓶颈，两套指标分开评估

很多人混淆两个指标：

连接数瓶颈： 由Broker会话、内存、文件句柄、TCP栈决定；
消息TPS瓶颈： 由消费端、存储、序列化、业务逻辑决定。

典型场景：5万设备，每台30秒上报一条，连接压力尚可，但入库压力可能是瓶颈。

2.3、认知3：设备风暴（上线/断电重启）是大规模物联网最大风险源

互联网是用户随机上线；物联网设备经常是：断电恢复、维护升级、信号恢复，成千上万设备同一时刻发起重连。应对手段：MQTTnet 5.x客户端指数退避 + 随机抖动、Broker连接速率限流、会话过期清理、分批上线灰度。

2.4、认知4：.NET消费端是木桶短板，Broker再强也扛不住慢消费

MQTTnet 5.x本身性能、异步模型相比旧版本有很大优化，但是同步IO、无批量、无背压、异常不隔离，很容易单条慢业务阻塞整个消费循环。大规模场景，消费端必须做到：异步、批量、限流、背压、独立线程池、失败死信。

03、本质层：分层架构基因与两套版本对照

3.1、500设备：简化版架构图、组件清单、资源规格

csharp 复制代码

设备 → EMQX单节点 → .NET MQTTnet 5.x订阅客户端 → Redis(状态) + MySQL(业务)

规格参考：4核8G，单节点EMQX，1个.NET消费实例，单库单表。

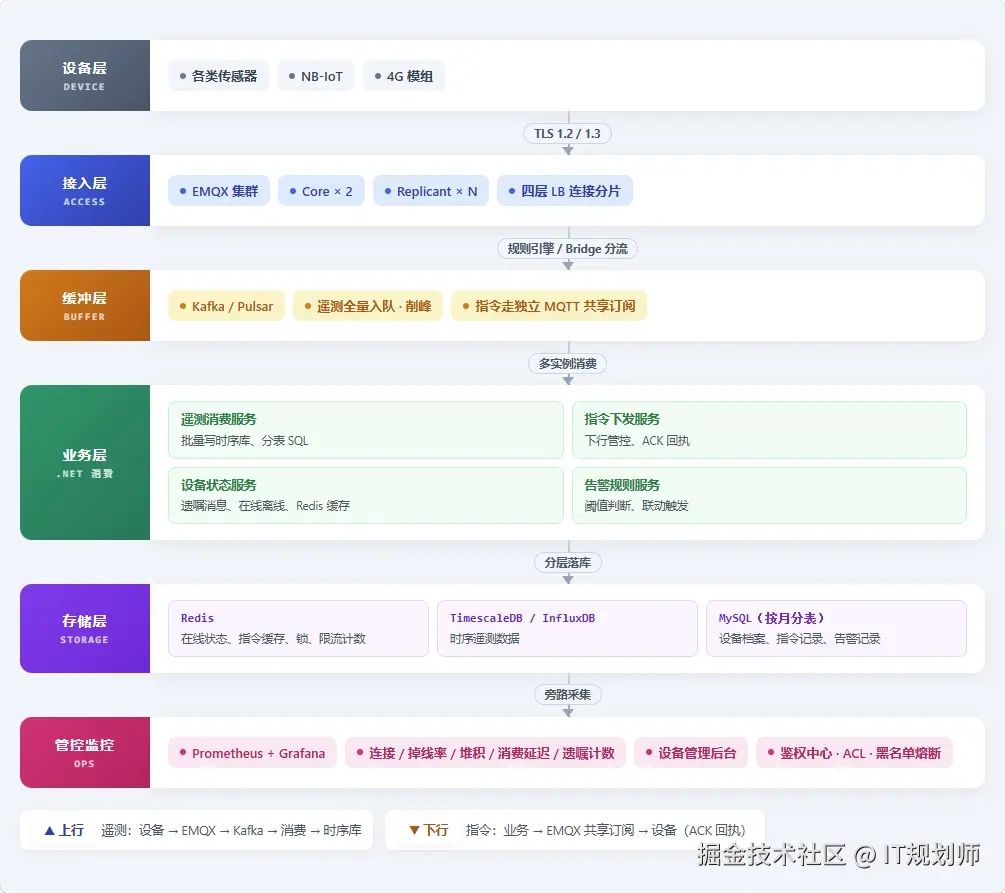

3.2、50000设备：生产级分层架构（接入层 → 桥接层 → 消费层 → 存储层 → 管控层）

5 万台设备同时在线，架构就得讲究"各司其职"了。设备通过 TLS 连上 EMQX 集群，数据分两条路走：海量的遥测消息丢进 Kafka 排队慢慢消化，关键的指令消息则走独立的 MQTT 共享订阅链路，不排队、不延迟。后端用 .NET 拉起多个消费服务，各管一摊------谁负责写数据、谁负责发指令、谁管设备上下线、谁触发告警，互不打架。存储上 Redis 扛状态、时序库存遥测、MySQL 按月分表存业务记录，各用所长。最后拿 Prometheus 和 Grafana 盯着整条链路的连接数、堆积量、掉线率，配上鉴权中心和 ACL 兜底安全。一句话总结：指令走快车道，遥测走缓冲道，各层解耦，挂一个不影响其他。

链路隔离非常关键：实时指令不走Kafka缓冲，保证低延迟；海量遥测走Kafka削峰，保护Broker和数据库。

3.3、EMQX集群核心设计：Core/Replicant角色、负载均衡、连接分片、会话持久化

说白了就是"让专业的人干专业的事"。Core 节点三台一组，专门管元数据、搞 Raft 共识、维护会话状态，是集群的"大脑"，多了反而拖慢决策。Replicant 节点就是"苦力"，啥也不管，就负责扛连接、转消息，设备量大了直接加机器就行。前面再挂个四层负载均衡，按设备 IP 做哈希分片，保证同一台设备每次都连到同一个节点------不然会话老迁移，纯属浪费资源。后端消费侧用 $share/group/topic 共享订阅，MQTTnet 5.x 多实例各领各的活，消息只投给其中一个，天然水平扩展。一句话：Core 管脑子，Replicant 管手脚，LB 管分配，共享订阅管消费，各就各位，谁也不抢谁的活。

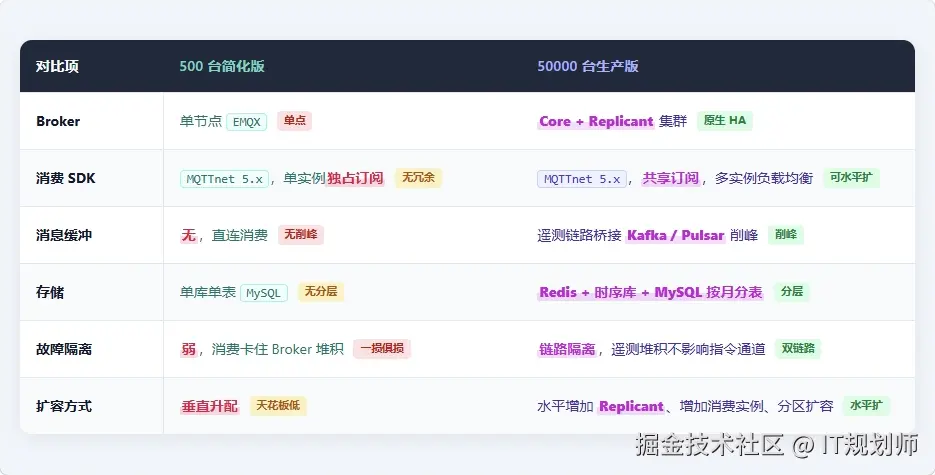

3.4、六维硬指标对比（连接数、TPS、内存、故障恢复、运维复杂度、成本）

拿 500 台和 5 万台摆在一起比，差距一目了然。小规模的玩法就是"能跑就行"------单节点 Broker、单实例消费、直连直写、一张表干到底，简单粗暴但隐患也明显，消费一卡 Broker 就跟着堵。到了 5 万台量级，每一层都得升级：Broker 换成 Core+Replicant 集群，消费走共享订阅多实例分摊，遥测消息塞进 Kafka 缓冲卸压，存储拆成 Redis+时序库+分表 MySQL 各司其职。最关键的区别是故障隔离------小规模是"一根绳上的蚂蚱"，大规模是"各走各的道"，遥测链路堵了指令通道照样秒级响应。扩容方式也从"换台好机器"变成"加机器加实例加分片"。一句话：规模翻百倍，架构思路得从"凑合用"切换成"防雪崩"。

同一套业务，两个规模档位：从单机独占订阅到集群 + 共享订阅 + 缓冲削峰，差的不只是连接数。

一句话总结：500 台档位把"能跑"放在第一位，所有组件单点、直连、垂直扩 ；50000 台档位把"可隔离、可削峰、可水平扩"放在第一位------Broker 从单节点升到 Core/Replicant 集群，消费从独占订阅切到共享订阅，遥测链路加 Kafka 削峰，存储从单库拆成 Redis + 时序库 + 分表，最终让遥测与指令两条链路互不拖累。

3.5、关键协议约束：MQTT 3.1.1 / MQTT5选择建议、共享订阅Shared Subscription

协议版本选对了，后面能省一半坑。新项目无脑上 MQTT 5，MQTTnet 5.x 原生支持消息过期、载荷格式、原因码这些新特性，共享订阅也是一等公民，大规模场景下就是降维打击。老设备跑着 3.1.1 也别硬改，兼容着来，共享订阅靠 Broker 兜底就行。还有一条铁律：别在大规模场景里滥用 QoS 2 ，四步握手看着靠谱，吞吐直接腰斩，真要强对账就在关键指令上局部用，遥测数据老老实实用 QoS 0 或 1。一句话 ：MQTT 5 是标配，3.1.1 是兼容，QoS 2 是奢侈品------按需取用，别上头。

3.6、主题设计规范与硬规则

主题设计这事，一开始觉得怎么设计都行，等你有 5 万台设备、几十种消息类型、多个消费方的时候再改，代价是巨大的。我们改一次主题花了近一个月，设备端、服务端、规则引擎、数据库表全要动。下面是我们经过两轮重构后沉淀下来的约定。

命名约定 （按业务规模二选一，关键是层级固定、不随意增减）：

csharp 复制代码

# 三层式（中小规模，一台设备一个 ID）
{domain}/{device_id}/{message_type}
devices/861234567890123/telemetry   # 遥测（高频）
devices/861234567890123/event       # 事件（低频，如告警）
devices/861234567890123/status      # 在线/离线状态
devices/861234567890123/cmd         # 下行指令
devices/861234567890123/cmd/resp    # 指令响应
devices/861234567890123/ota         # OTA 升级通知
# 多园区式（大规模，显式隔离园区/产线）
svc/{园区}/{产线}/{设备类型}/{设备ID}/{数据类别}
svc/parkA/line1/cnc/CNC_001/telemetry
cmd/{园区}/{设备类型}/{设备ID}      # 指令独立命名空间
$SYS/brokers/+/clients/#            # Broker 系统主题，用于监控

Payload 字段规范：

csharp 复制代码

{
  "deviceId": "CNC_001",
  "ts": "2026-10-25T10:30:00.123Z",
  "seq": 10245,
  "type": "telemetry",
  "data": { "temperature": 62.5, "rpm": 3200, "status": "running" }
}

seq：单调递增序列号，用于端到端丢包对账；
ts：设备侧 UTC 时间戳，非 Broker 接收时间；
type：telemetry / alarm / heartbeat / cmd_ack，消费端按类型路由。

五条硬规则：

ClientId 与设备 ID 统一： Topic 里的 device_id 必须等于 Connect 报文里的 ClientId，ACL 可直接用 {clientid} 变量匹配；
不要用 / 开头或结尾： /devices/... 和 devices/... 在 MQTT 里是不同主题，会产生一个空的第一层；
不要用空格和非 ASCII 字符： 主题是 ASCII 字节比较，中文和空格虽然协议允许，但客户端、日志、监控处理起来容易出问题；
不要在主题里放消息体内容： 不要 devices/123/temp/26.5，消息体放 JSON/Protobuf，主题只做路由；
下行指令不要广播： 给单个设备发指令用 devices/{id}/cmd，不要用 cmd/all 让设备自己判断，既不安全又浪费带宽。

此外：只允许 + 单级通配订阅，慎用 # 多级通配（扇出爆炸会让路由开销随设备数线性上涨）。

04、架构层：从 500 到 50,000 的四段递进演进

为便于叙述，我把 500 → 50,000 切成四段：≤500 台 / 500--5,000 台 / 5,000--20,000 台 / 20,000--50,000 台。每段只解决这一段的瓶颈，不为下一段的假想需求过度设计。

4.1、第一段（≤500 台）：怎么简单怎么来

典型架构：

csharp 复制代码

设备 → EMQX/Mosquitto 单节点 → .NET MQTTnet 5.x 客户端订阅 → 直接写 MySQL + Redis

规格参考：4核8G单节点，1个.NET消费实例，单库单表。

这个阶段不要过度设计。如果你还在用 MQTTnet 4.x，ManagedMqttClient 确实能省不少事；但如果你准备长期演进，从第一天就按 5.x 的"自管连接生命周期"来写，避免后续升级库导致重写。

内嵌 Broker（如 MQTTnet.AspNetCore）适合本地验证或单机小项目，但进程耦合度高、无法水平扩展、连接数超过 2000 会开始 GC 抖动。生产环境只要设备超过 1000 台，或需要 7×24 不重启，就必须把 Broker 独立出去。

这个阶段必须定下来的三件事：

Topic 命名规范： 定层级，上行/下行分离；
QoS 分级： 遥测 QoS 1、控制指令 QoS 1、心跳 QoS 0，QoS 2 最小化；
ClientId 规则： 一设备一 ID，禁止用 IP/MAC，禁止多设备共用。

4.2、第二段（500 → 5,000 台）：消费端先解耦

第一次真实事故：设备到 2000 台时，业务同事在 Web API 里加了一个定时报表查询，把进程拖死。内嵌 Broker 跟着陪葬，2000 台设备全部掉线，重连风暴又把刚重启的进程再次打挂，整整恢复 40 分钟。

这次事故后的两件事：

Broker 独立部署： 切到 EMQX 开源版单机（Docker 部署），与业务服务物理隔离。
.NET 客户端封装： 自己实现带退避的重连、订阅恢复与有界队列。

阶段核心：回调只入队 + 有界 Channel 背压 + 批量写入。

回调里只做一件事：把消息投递给后台处理通道，立刻 ACK，不阻塞消息泵；
后台通道用批量写库（SqlBulkCopy 等），把 100--500 条合一批；
通道必须有界（BoundedChannel），满了走 DropOldest / 写死信队列，绝不让内存无限增长。

4.3、第三段（5,000 → 20,000 台）：共享订阅 + Broker 集群

单节点天花板：设备到 8000 台时，单机 EMQX CPU 到 60%，峰值 1.2 万 msg/s，任一次网络恢复的重连风暴都可能出问题；单点故障时设备全部掉线；消费服务单点 CPU 到 70%，无法再扩。

升级方向：Broker 集群化 + 消费层水平扩展。

共享订阅 $share/{group}/{topic}： 让多个消费实例自动负载均衡，消息只投给组内一个实例。
EMQX 集群（Core + Replicant）： 3 个 Core 节点保证元数据一致性，Replicant 节点承担接入连接，可水平扩展。
连接风暴限流： max_conn_rate 限制单节点每秒新建连接上限，超出排队/拒绝；设备端指数退避 + 随机抖动。

注意：共享订阅只负责"把投递负载摊匀"，不保证消息不丢。如果实例消费慢超过队列上限，EMQX 仍会丢弃消息。消费端的有界队列与背压必须同时到位。

4.4、第四段（20,000 → 50,000 台）：连接层与消费层彻底分离

最后的天花板：即使 Broker 和共享订阅都正常，消息从 Broker 到数据库之间的管道依然会成为瓶颈。消费逻辑复杂（规则判断、实时计算、写多个库、推 WebSocket），直连消费会导致"消费速度绑定 Broker"，且无法水平扩展。

升级方向：把"消费"拆成两层，引入异步缓冲。

轻量消费者： 只负责反序列化 + 入 Kafka/Redis Stream，快速 ACK。
异步缓冲层（Kafka/Pulsar）： 把 MQTT 的 QoS 语义和业务处理的可靠性解耦。数据库抖动不反压到 MQTT 连接层。
批处理消费者： 从 Kafka 批量消费，写时序库 + 规则引擎 + 告警。
四类消息链路物理隔离： 遥测走 Kafka 削峰，指令走独立低延迟 MQTT 链路，LWT 状态独立主题，告警独立消费实例。

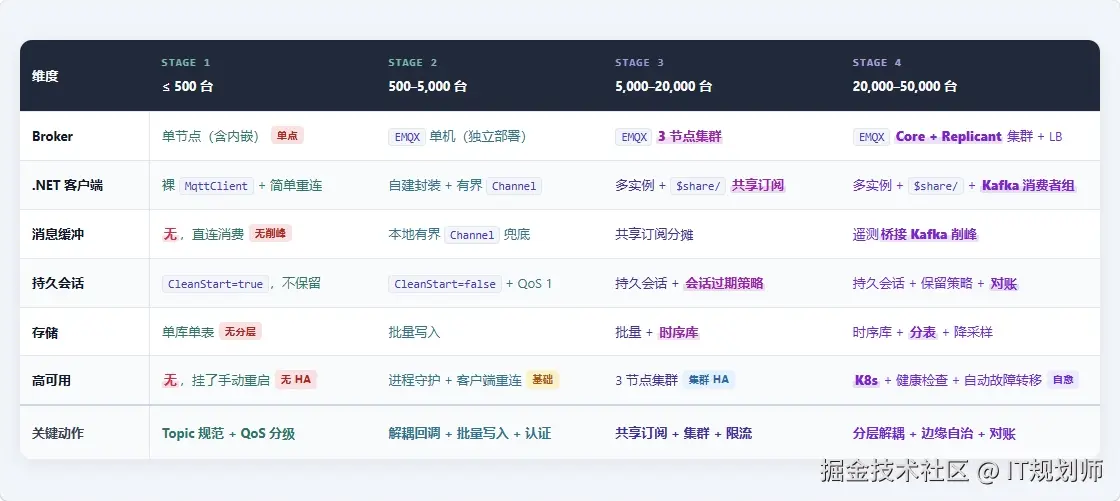

4.5、四段演进对照表

从 500 到 50,000，不是简单"加机器"就能搞定的，每一档都有自己必须迈过的坎。500 台时单节点裸跑，先把协议跑通、Topic 规范立好；到 5,000 台就得自己封装客户端、加批量写入，把可靠性补上；5,000--20,000 台开始上集群、共享订阅分摊压力，靠扩展性扛住增长；到了 20,000--50,000 档，Broker 拆 Core/Replicant、遥测走 Kafka 削峰、存储分层、K8s 自动故障转移，整套架构才真正成型。每一列对比下来你会发现，前一档的"土办法"在后一档就是事故源头。

从 500 台到 5 万台：Broker、客户端、缓冲、会话、存储、高可用同步演进，每段只解决当前规模的真实痛点。

跃迁口诀 ：500 台跑协议，5,000 台跑可靠，20,000 台跑扩展，50,000 台跑架构------别拿下一档的方案去补上一档的坑，也别拿上一档的侥幸去扛下一档的量。

05、实战层：代码落地与配置

5.1、客户端：MQTTnet 5.x 可靠连接封装

MQTTnet 5.x 不再提供 ManagedMqttClient，以下是最小可靠客户端：指数退避重连 + 重连后重订阅 + 有界发送队列 + 优雅停机。

源码看附件1。

5.2、消费端：共享订阅 + 有界 Channel + 批量落库 + 死信

重点：使用Shared Subscription实现多实例负载均衡，BoundedChannel做本地缓冲（背压），批量入库，失败消息进入死信Topic，避免无限重试拖垮消费。

源码看附件2。

5.3、边缘网关：MQTTnet 5.x 本地自治

边缘网关（工控机 / ARM 板）是关键缓冲层，负责协议转换、本地缓存（SQLite/RocksDB断点续传）、本地规则引擎、数据聚合。

源码看附件3。

5.4、Broker：EMQX 关键配置

生产环境必开项（包含监听器、限流、连接抖动、遗嘱、ACL、桥接规则）：

连接速率限制： max_conn_rate，防止风暴瞬间打爆；
会话过期时间： CleanSession=false的会话设置合理过期（如 mqtt.session_expiry_interval = "2h"），避免离线消息无限堆积；
报文大小上限： max_packet_size（如 64KB），杜绝单条大消息打挂 Broker；
遗嘱消息统一规范： $SYS/device/lwt/{product}/{deviceId}，并限制派发速率；
动态鉴权 + ACL： 每个设备只能发布自己上行Topic、订阅自己下行Topic；
Bridge规则： 遥测Topic自动转发Kafka，指令Topic保留在MQTT链路。

源码看附件4。

5.5、消息管道：规则引擎桥接 Kafka

四类消息链路强制物理隔离：

遥测上行： 高频、海量，允许轻微延迟 → EMQX桥接Kafka削峰，.NET批量消费写时序库；
指令下行： 低延迟、不可丢 → 独立MQTT共享订阅链路，不走Kafka；
在线离线（遗嘱LWT）： 状态信号 → Redis实时缓存，同时异步落库；
告警事件： 独立Topic、独立消费实例，告警不被遥测流量淹没。

规则引擎桥接示例：

csharp 复制代码

SELECT payload.deviceId AS device_id, payload.ts, payload.seq, payload.data, topic, clientid
FROM "svc/+/+/+/+/telemetry"
WHERE payload.seq IS NOT NULL

Sink 配置要点：Kafka Sink 开异步批量 + 缓冲队列 ；绝不在规则里同步查 MySQL / 调 HTTP------同步阻塞外部 IO 会拖垮整条消息管线。

5.6、存储分层：Redis / 时序库 / 分表 MySQL

Redis： 在线状态、指令ACK缓存、限流计数器、分布式锁；
TimescaleDB / InfluxDB： 时序遥测数据，开启自动分区，适合5万设备高频上报；
MySQL按月分表： 设备指令记录、告警记录、设备档案。

绝对禁止遥测原始消息直接写入普通MySQL主表，5万设备会直接打爆。时序库按 50K 数据点/秒/实例 规划；单实例不够就按设备 ID 哈希分库分表。

5.7、扩容踩坑实录：重启风暴、会话爆炸、QoS2误用、共享订阅不均衡、Topic泛滥

重启风暴： Broker重启/网络恢复，上万设备同一时刻重连。**修复：**客户端指数退避+随机抖动，Broker侧max_conn_rate连接速率限流。
会话爆炸： 大量设备CleanSession=false，离线消息长期不清理。**修复：**设置合理的session_expiry_interval，避免离线消息无限堆积。
通配符滥用： #订阅过多，路由开销飙升，严格执行Topic9条军规。
共享订阅不均衡： 部分实例消费极多，检查EMQX负载分发策略（hash_clientid/sticky等）。
QoS2误用： 全链路QoS2，四次握手极大压低吞吐。修复：仅计费类强对账场景局部使用，遥测、告警优先QoS1。

06、运维层：保障与规范

6.1、可观测性：EMQX 侧 / .NET 侧 / 链路追踪 / 端到端对账

原则：MQTT 集群与消费服务的每一层都要有指标、有告警，出问题要能在 30 秒内定位到是哪一层。

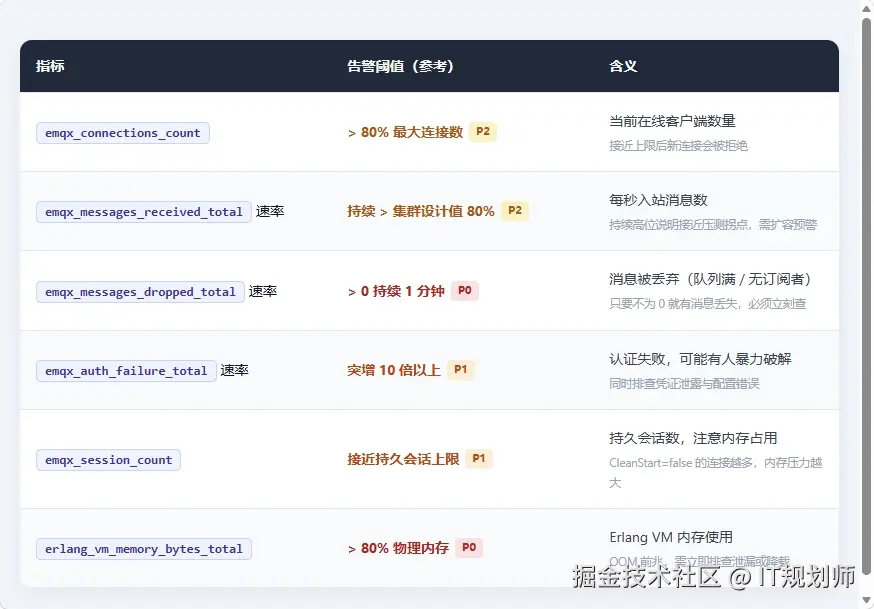

EMQX 侧（开启 Prometheus 指标暴露后必看）：

.NET 消费端（OpenTelemetry + Prometheus 打点）：

mqtt_connected：0/1，断连立刻告警；
mqtt_messages_received_total：按 topic 维度的收消息速率；
mqtt_message_process_duration_seconds：处理耗时直方图，P95/P99 变慢即问题；
channel_backlog_count：处理通道积压量，持续增长说明消费端跟不上；
mqtt_messages_dlq_total：进死信的消息数，> 0 就要排查；
process_batch_insert_duration_seconds：批量写库耗时。

分布式追踪 ：接入 Kafka 后，一条消息要经过设备→EMQX→Kafka→消费服务→数据库。用 OpenTelemetry 给每条消息注入 TraceId------设备发布时在 User Property 里带 trace-id（MQTT 5.0 支持），EMQX 规则引擎透传到 Kafka Header，.NET 消费端读取后注入 Activity，即可在 Jaeger/Tempo 里直接搜索一条消息在哪一步慢、在哪一步报错。

端到端对账：

csharp 复制代码

发布端 seq → Broker 接收计数 → Kafka 消费 seq → 数据库入库 seq

定期比对四段 seq 缺口，定位丢包发生在哪一段。这是"证明到底丢没丢"的唯一硬手段。

6.2、安全基线：TLS / 一机一密 / ACL / 限流 / 黑名单熔断

传输加密： 全链路 TLS 1.3，端口 8883，禁用 1883 明文（或仅内网开放）；
一机一密： 每设备独立 clientId + 凭据，凭据走 Vault／密钥中心轮换；
Topic ACL： 设备只能写自己的 telemetry，不能读其他设备；
限流： 单客户端 Publish 速率上限，防重连风暴打挂鉴权服务；
黑名单熔断： 持续认证失败或异常订阅的客户端自动加入黑名单。

6.3、可靠性四层自检（网络 / 协议 / 传输 / 业务）

第一层：网络层

KeepAlive 适配网络类型：蜂窝 ≤ 60s，局域网 ≤ 120s；
NAT 超时已评估（运营商 NAT 通常 30--120s）；
TLS 1.3 强制启用，证书有效且自动轮换。

第二层：协议层

发布/订阅两端 QoS 已对齐，端到端 QoS = min(发布, 订阅)；
订阅显式声明 QoS，避免静默降级；
SessionExpiryInterval 正确设置，CleanStart 语义清晰；
遗嘱消息 QoS ≥ 1 + Retain。

第三层：传输层

弱网关键消息 QoS ≥ 1（QoS 0 在 10% 丢包率下，600 条全达概率约等于 0）；
TCP ZeroWindow 排查：接收端处理慢会反噬发送端；
用 tcpdump + Wireshark 定位丢包层级（网络重传 / 零窗口 / RST）。

第四层：业务层

消费回调必须 try/catch，异常不能逃逸；
QoS 1 会重复投递，消费端必须幂等（按 seq 或 deviceId+ts 去重）；
失败消息落死信队列，不静默丢弃。

6.4、压测与容量规划

扩容不能凭感觉，上线前必须压测。用 EMQX 官方 emqtt-bench 工具，在每次扩容前做一轮压测，验证瓶颈在哪。

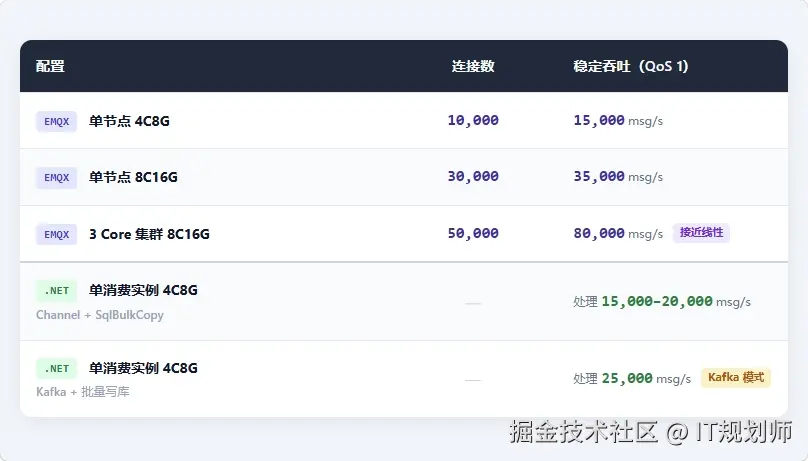

真实压测数字（供参考）：

说明：这些数字是局域网内用 emqtt-bench 配合真实业务处理逻辑压出来的，不是厂商白皮书数据。真实公网环境因 TLS 握手、网络延迟、设备处理能力差异，实际可用吞吐要打 6--7 折。

容量规划原则：

按峰值算，不按平均算： 早高峰、OTA 批量重启、停电恢复这些场景的流量是平均值的 5--10 倍，系统必须按峰值预留 50% 裕量；
Broker CPU 长期不超过 70%： 超过 70% 后 GC 与调度开销非线性上升，很容易雪崩；
消费端滞后（Lag）必须监控： Kafka 消费 Lag、MQTT 队列长度，持续增长立刻加消费者或降级；
磁盘不是无限的： EMQX 持久会话消息、Kafka 日志、历史数据都要设保留策略。

07、决策层：演进路线、容量评估、灰度扩容、自检清单

7.1、容量评估表：单节点承载上限、带宽、内存、数据库写入阈值

评估三个核心指标，而不只看连接数：

并发长连接数量：评估Broker内存、文件句柄；
消息TPS：每秒入站消息，评估Broker、消费、存储；
最大消息扇出：单条消息下发给多少订阅客户端，评估Broker CPU。

经验参考（真实业务压测，非实验室理想数据）：

EMQX 单节点 8C16G：稳定约 25~~30万连接，消息 TPS 约 15,000~~20,000 QoS1；
.NET 单消费实例 4C8G：Channel+批量时序入库，约 12,000~18,000 消息/秒；
真实公网环境因 TLS 握手、网络延迟、设备处理能力差异，实际可用吞吐要打 6~7折。

7.2、渐进式扩容路径：500 → 2000 → 10000 → 50000 四阶段升级方案

阶段1（≤500台）： 单节点EMQX，MQTTnet 5.x单消费实例，单库；重点做好Topic规范、遗嘱、心跳；
阶段2（500~2000台）： EMQX单节点，MQTTnet 5.x改成共享订阅多实例，遥测批量入库；
阶段3（2000~10000台）： EMQX集群，遥测开始桥接Kafka，时序库替换MySQL遥测；
阶段4（10000~50000台）： 完整分层架构，Core+Replicant，存储分区分表，独立指令链路、全链路监控、故障演练常态化。

7.3、故障演练方案：断节点、批量设备上下线、消息突增、数据库卡顿

上线前建议做：

单Broker节点宕机，验证集群故障迁移；
模拟20%设备同时断网恢复，验证重连风暴防护；
模拟数据库短时卡顿，验证消费背压、死信队列是否生效；
模拟网络分区，验证会话、消息不会大规模丢失。

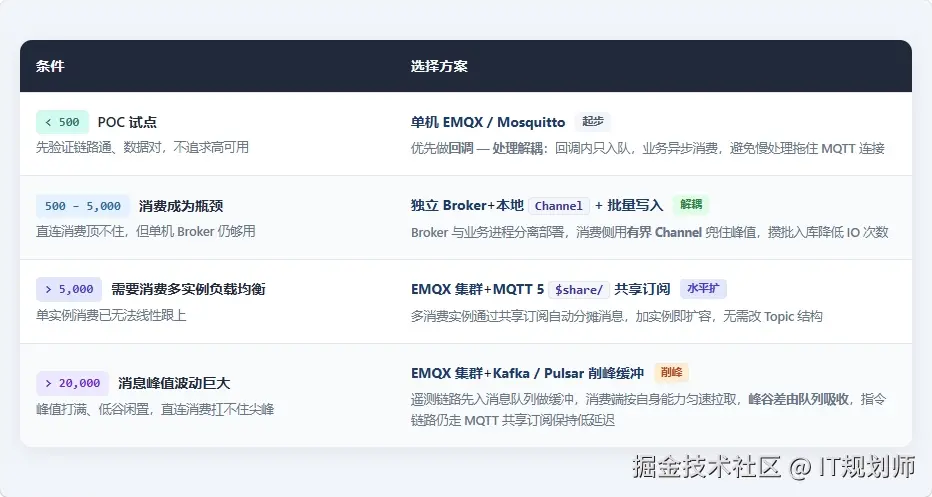

7.4、决策速查表

架构升级最怕"想太多"和"想太晚"，这张表就是帮你卡准节奏的。别超前设计浪费精力，但也别等崩了才想起来补------看指标说话，到线就动。

一句话判断法：

什么时候上集群？------单节点 CPU 峰值长期 > 60% 或需要 7×24 无中断时。
什么时候加消息队列？------消费逻辑复杂、需要多个消费者组、或消费速度开始和 Broker 互相拖累时。
什么时候拆分消费服务？------单实例 CPU 打满、无法再扩，或不同消息类型需要不同的消费 SLA 时。

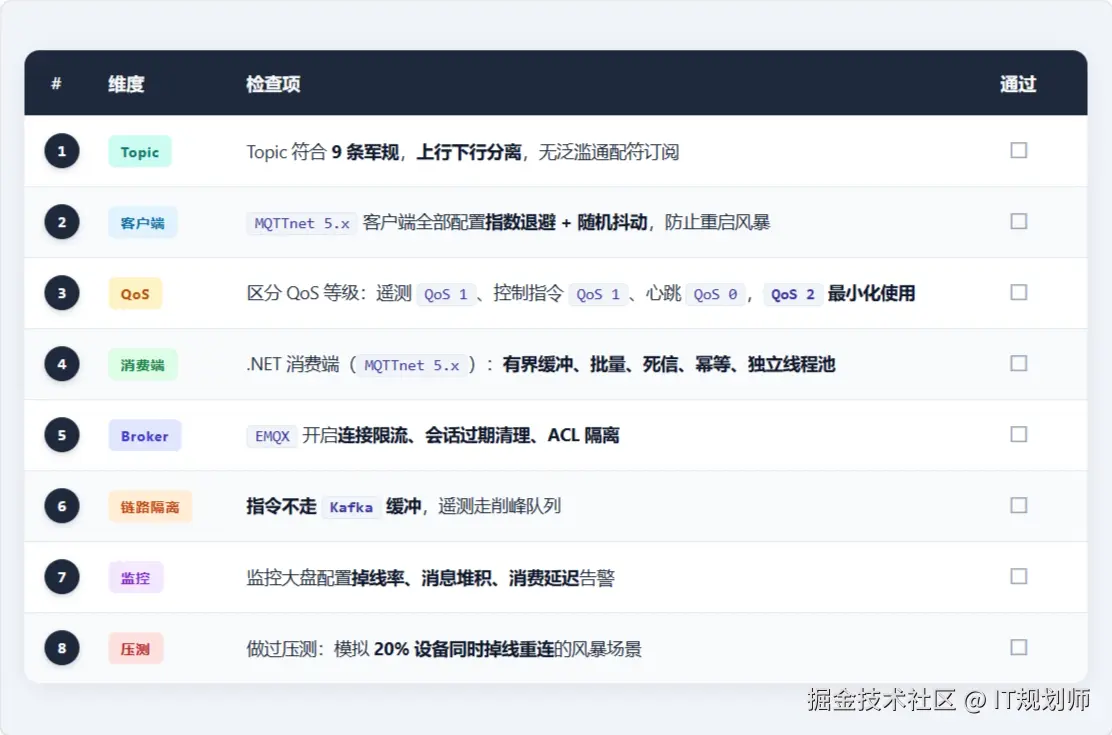

7.5、上线前自检清单 + 扩容口诀

上线前自检清单：

八条覆盖 Topic 规范、客户端健壮性、QoS 策略、消费端、Broker、链路隔离、监控与压测；逐条打勾再上线。

重点提醒：第 2 条的指数退避 + 随机抖动 和第 8 条的20% 设备同时掉线重连 是一对------没有退避抖动，压测就会暴露重连风暴；没有压测，退避参数就是拍脑袋。指令不走 Kafka 是链路隔离的底线：遥测可以等，指令不能等。

扩容口诀：

接入只管连和路由，业务下沉异步处理；
指令优先低延迟，遥测削峰队列里；
共享订阅扩消费，会话过期清堆积；
风暴一定要抖动，链路隔离不连坐。

7.6、兜底降级策略

遥测链路降级： 关闭非核心测点入库，只保留关键指标；
指令限流： 按设备/租户令牌桶，防止批量下发指令压垮系统；
熔断： 某个消费组持续报错，自动转入死信，隔离故障；
Broker隔离： 新设备切到备用Replicant节点，不影响存量稳定节点。

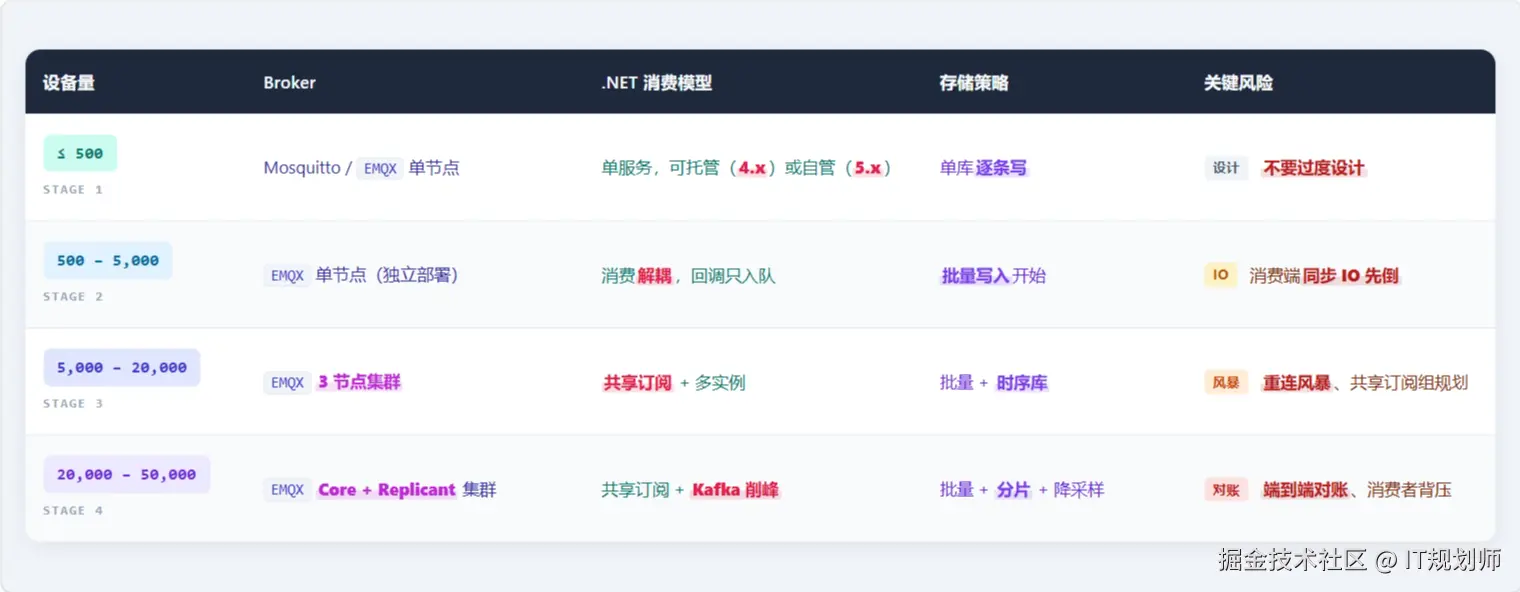

7.7、演进阶段速查表

四段演进只看四件事：Broker 怎么摆、消费怎么扩、存储怎么分层、当前最该防的风险是什么。

怎么用这张表： 先按设备量定位当前阶段，再看"关键风险"这一列------≤500 台最该防的是过度设计，500--5,000 台最先倒的是消费端同步 IO，5,000--20,000 台要提前规划共享订阅组并防重连风暴，20,000 台以上必须上端到端对账与消费者背压。每一段只解决当前阶段最痛的那一件事，不要提前把下一段的架构全铺上。

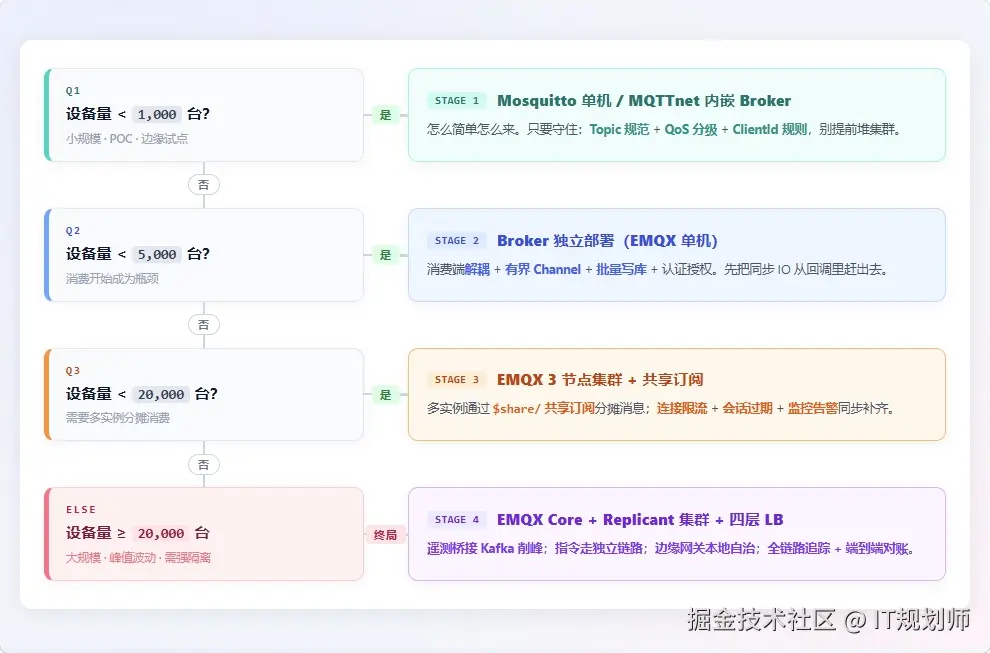

7.8、选型决策树

从设备量一路问下去：每个"是"直接落到该阶段的 Broker + 消费模型 + 必守动作，"否"继续往下问。

使用顺序： 从上往下逐层判断，第一个命中"是"就是当前该落的方案 ；如果三问都是"否"，直接进入终局方案。不要越级------设备量 < 1,000 台就上 Core + Replicant，只会把 Erlang 运维成本提前背在身上。

7.9、架构演进的三个原则

第一，不要过早优化，也不要不优化。

500 台用内嵌 Broker 没问题，这是对的；但如果在 500 台时就把代码写得一塌糊涂（回调里直接写库、ClientId 写死、没重连），到 2,000 台就是推倒重来。核心代码从第一天起就要为扩展留口子------回调与处理解耦、ClientId 动态生成、配置外置。

第二，MQTT 的坑 80% 不在 Broker，而在客户端。

见过太多团队花大量精力选 Broker、调 Broker 参数，但客户端写得一塌糊涂------回调里同步阻塞、ClientId 固定、没重连、没异常处理、没监控。Broker 再强也扛不住糟糕的客户端。先把客户端写对，再谈 Broker 选型。

第三，生产环境最重要的不是性能，而是可观测性和可恢复性。

能快速发现问题、快速定位、快速恢复，比"我们能扛 100 万连接"重要得多。半夜被电话叫醒，30 秒内在 Grafana 上看到是认证失败突增、还是消费端 Lag 飙高、还是 Broker 内存泄漏，处理方式完全不同。没有监控的生产，就是盲人骑瞎马。

08、最后

我整理了一份《MQTT生产级架构设计Checklist》，包含：

四大底层认知（Broker只做收发、连接≠TPS、设备风暴是最大风险、消费端是木桶短板）
IoT 平台六层分层架构（设备、接入、缓冲、业务、存储、管控监控全链路解剖）
四段架构演进与选型决策树（从 500 到 50,000 设备的平滑演进方案与对照表）
核心实战层自检（MQTTnet 5.x 重连退避、有界 Channel 背压、共享订阅与四类链路物理隔离）
生产监控指标与容量压测基准（P0/P1 告警阈值、EMQX 与 .NET 消费端吞吐实测参考）
上线前 10 项终极自检清单 + 一句扩容口诀

私信「MQTT架构设计Checklist」领取。

做物联网 MQTT 的朋友可以一起交流。后面我会在这个号持续更新这个系列，也会穿插一些软考架构师备考、技术管理转型、嵌入式学习的记录。

09、附件1：客户端：MQTTnet 5.x 可靠连接封装

csharp 复制代码

using MQTTnet;
using MQTTnet.Client;
using MQTTnet.Protocol;
using Microsoft.Extensions.Logging;
using System.Collections.Concurrent;
using System.Threading.Channels;
// MQTTnet 5.x 可靠MQTT客户端封装
// 特性：指数退避+抖动重连｜重连自动恢复订阅｜有界离线发送队列｜消息过期｜优雅停机｜回调解耦Channel
// MQTTnet 5.x 已经移除 ManagedMqttClient，基于原生 IMqttClient 实现
public sealed class ResilientMqttClient : IAsyncDisposable
{
    #region 配置常量（可抽离为独立Options配置类）
    // 离线/发布失败消息缓存队列最大长度，防止断连长时间不恢复造成OOM
    // 策略：队列满时丢弃最旧消息，业务可按需切换为丢弃新消息
    private const int MaxQueueSize = 2000;
    // 队列内消息过期时长（秒），过期消息恢复连接后不再发送
    // 适合传感器时序上报类场景，避免恢复后补发大量过时数据
    private const int MessageExpireSeconds = 120;
    #endregion
    #region 核心依赖与状态字段
    // MQTT原生客户端实例
    private readonly IMqttClient _client;
    // MQTT连接参数（地址、KeepAlive、CleanSession、认证等）
    private readonly MqttClientOptions _options;
    // 日志
    private readonly ILogger<ResilientMqttClient> _logger;
    // 当前客户端唯一ClientId
    private readonly string _clientId;
    // 待补发消息队列：离线、在线发布失败的消息放入此处
    private readonly ConcurrentQueue<QueuedMessage> _retryQueue = new();
    // 连接互斥锁：防止并发触发多条重连流程，避免重复连接
    private readonly SemaphoreSlim _connectLock = new(1, 1);
    // 重连流程取消令牌源，停机时取消重连循环
    private CancellationTokenSource? _reconnectCts;
    // 标记是否为主动手动停机，区分【正常退出】和【异常断开】
    // true：主动关闭，不再自动重连
    // false：异常断开，触发自动重连
    private volatile bool _manualShutdown;
    // 防止 StartAsync 被多次并发调用
    private volatile bool _isStarting;
    // 托管订阅列表：所有需要持久化、重连后自动恢复的订阅
    // 支持外部动态新增订阅
    private readonly List<MqttTopicFilter> _subscriptions = new();
    #endregion
    #region 对外暴露管道
    // 收到消息管道
    // 设计原则：MQTT回调事件内禁止阻塞、IO、长耗时逻辑；仅写入Channel，业务在外部消费
    public Channel<MqttApplicationMessageReceivedEventArgs> MessageChannel { get; } = Channel.CreateUnbounded<MqttApplicationMessageReceivedEventArgs>();
    #endregion
    // 构造函数
    public ResilientMqttClient(string clientId, MqttClientOptions options, ILogger<ResilientMqttClient> logger)
    {
        _clientId = clientId;
        _options = options;
        _logger = logger;
        // MQTTnet 5.x 标准创建方式：MqttClientFactory
        _client = new MqttFactory().CreateMqttClient();
        // 挂载原生事件
        _client.ConnectedAsync += OnConnectedAsync;
        _client.DisconnectedAsync += OnDisconnectedAsync;
        _client.ApplicationMessageReceivedAsync += OnMessageReceivedAsync;
        // 默认订阅指令主题，业务可外部清空/新增订阅
        _subscriptions.Add(new MqttTopicFilterBuilder()
            .WithTopic($"svc/device/{_clientId}/command/#")
            .WithQualityOfServiceLevel(MqttQualityOfServiceLevel.AtLeastOnce)
            .Build());
    }
    // 添加需要托管的订阅，连接恢复时自动重新订阅
    // 幂等：相同Topic不会重复添加
    public void AddSubscription(MqttTopicFilter filter)
    {
        lock (_subscriptions)
        {
            if (!_subscriptions.Any(x => x.Topic == filter.Topic))
                _subscriptions.Add(filter);
        }
    }
    // 启动客户端：执行初始连接，失败自动进入指数退避重连循环
    public async Task StartAsync(CancellationToken ct = default)
    {
        // 防止并发多次启动
        if (_isStarting) return;
        _isStarting = true;
        try
        {
            _manualShutdown = false;
            // 合并外部传入的取消Token与内部重连Token
            _reconnectCts = CancellationTokenSource.CreateLinkedTokenSource(ct);
            await ConnectWithRetryAsync(_reconnectCts.Token);
        }
        finally
        {
            _isStarting = false;
        }
    }
    // 指数退避 + Jitter抖动 重连循环
    // 退避策略：1s → 2s →4s →8s →16s →30s(上限)，叠加随机抖动，避免羊群效应（大量设备同时冲击Broker）
    private async Task ConnectWithRetryAsync(CancellationToken ct)
    {
        var delay = TimeSpan.FromSeconds(1);
        var maxDelay = TimeSpan.FromSeconds(30);
        while (!ct.IsCancellationRequested && !_client.IsConnected)
        {
            try
            {
                // 串行连接，防止并发Connect
                await _connectLock.WaitAsync(ct);
                try
                {
                    if (_client.IsConnected) return;
                    _logger.LogInformation("尝试连接Broker，ClientId:{ClientId}", _clientId);
                    await _client.ConnectAsync(_options, ct);
                }
                finally
                {
                    _connectLock.Release();
                }
                // 连接成功，跳出循环
                break;
            }
            catch (OperationCanceledException)
            {
                // 收到取消指令，退出重连
                break;
            }
            catch (Exception ex)
            {
                _logger.LogWarning(ex, "连接Broker失败，{Delay:F2}s后重试", delay.TotalSeconds);
                try
                {
                    await Task.Delay(delay, ct);
                }
                catch (OperationCanceledException)
                {
                    break;
                }
                // Jitter：基础延迟 *2，叠加1.0~1.2倍随机抖动，防止同步雪崩
                var jitter = 1 + Random.Shared.NextDouble() * 0.2;
                delay = TimeSpan.FromSeconds(Math.Min(delay.TotalSeconds * 2 * jitter, maxDelay.TotalSeconds));
            }
        }
    }
    // 连接成功回调
    // 职责：恢复订阅、启动积压消息补发
    private async Task OnConnectedAsync(MqttClientConnectedEventArgs e)
    {
        _logger.LogInformation("✅ MQTT连接成功，ClientId:{ClientId}", _clientId);
        await RestoreSubscriptionsAsync();
        // 启动队列补发循环
        _ = FlushRetryQueueLoopAsync();
    }
    // 断开连接回调
    // 区分：主动停机断开 / 异常链路断开；异常断开则启动重连
    private Task OnDisconnectedAsync(MqttClientDisconnectedEventArgs e)
    {
        _logger.LogWarning("❌ MQTT连接断开，ClientId:{ClientId}, Reason:{Reason}", _clientId, e.Reason);
        // 不是手动停机，并且之前是正常连接状态 → 触发重连
        if (!_manualShutdown && e.ClientWasConnected)
        {
            _ = RunReconnectLoopSafeAsync();
        }
        return Task.CompletedTask;
    }
    // 包裹重连循环，防止重连内部异常导致Task静默崩溃无日志
    private async Task RunReconnectLoopSafeAsync()
    {
        try
        {
            if (_reconnectCts != null && !_reconnectCts.Token.IsCancellationRequested)
                await ConnectWithRetryAsync(_reconnectCts.Token);
        }
        catch (Exception ex)
        {
            _logger.LogError(ex, "重连循环发生未捕获异常");
        }
    }
    // 恢复全部托管订阅，重连后自动执行
    private async Task RestoreSubscriptionsAsync()
    {
        List<MqttTopicFilter> subs;
        lock (_subscriptions)
        {
            subs = _subscriptions.ToList();
        }
        if (subs.Count == 0) return;
        var subscribeOptions = new MqttSubscribeOptionsBuilder();
        foreach (var filter in subs)
        {
            subscribeOptions.WithTopicFilter(filter);
        }
        var result = await _client.SubscribeAsync(subscribeOptions.Build());
        foreach (var item in result.Items)
        {
            _logger.LogInformation("订阅Topic:{Topic}, 订阅结果:{ResultCode}", item.TopicFilter.Topic, item.ResultCode);
        }
    }
    // 发布消息入口
    // 逻辑：在线优先直接发送；发送失败 / 离线 → 进入补发队列
    public async Task PublishAsync(MqttApplicationMessage message, CancellationToken ct = default)
    {
        // 包装消息+过期时间
        var queuedMsg = new QueuedMessage(message, DateTimeOffset.UtcNow.AddSeconds(MessageExpireSeconds));
        if (_client.IsConnected)
        {
            try
            {
                var result = await _client.PublishAsync(message, ct);
                if (result.IsSuccess)
                {
                    _logger.LogTrace("发布成功 Topic:{Topic}", message.Topic);
                    return;
                }
                // Broker返回失败码（权限拒绝、限额等）
                _logger.LogWarning("发布被Broker拒绝 Code:{Code}, Topic:{Topic}", result.ReasonCode, message.Topic);
            }
            catch (Exception ex)
            {
                _logger.LogWarning(ex, "在线发布异常 Topic:{Topic}", message.Topic);
            }
        }
        // 走到这里：离线 或者 在线发布失败，进入补发队列
        if (_retryQueue.Count >= MaxQueueSize)
        {
            // 队列已满，丢弃最旧消息
            if (_retryQueue.TryDequeue(out var dropMsg))
            {
                _logger.LogWarning("补发队列已满，丢弃旧消息 Topic:{Topic}", dropMsg.Message.Topic);
            }
        }
        _retryQueue.Enqueue(queuedMsg);
        // 重点修复：在线状态下入队消息，立刻触发一次补发，否则在线发布失败消息不会自动补发
        if (_client.IsConnected)
        {
            _ = FlushRetryQueueLoopAsync();
        }
    }
    // 持续补发队列循环：消费_retryQueue
    // 过期消息直接丢弃；补发失败重新塞回队列尾部，短延迟避让Broker
    private async Task FlushRetryQueueLoopAsync()
    {
        while (_client.IsConnected && _retryQueue.TryDequeue(out var queued))
        {
            // 判断消息是否过期，过期直接丢弃
            if (queued.ExpireTime < DateTimeOffset.UtcNow)
            {
                _logger.LogWarning("消息已过期，丢弃 Topic:{Topic}", queued.Message.Topic);
                continue;
            }
            try
            {
                var result = await _client.PublishAsync(queued.Message);
                if (!result.IsSuccess)
                {
                    // 补发失败，重新入队尾部等待下一轮
                    _retryQueue.Enqueue(queued);
                    _logger.LogWarning("重试发布失败，重新入队 Topic:{Topic}", queued.Message.Topic);
                    await Task.Delay(100);
                }
            }
            catch (Exception ex)
            {
                _logger.LogWarning(ex, "重试发布异常 Topic:{Topic}", queued.Message.Topic);
                // 异常同样回塞队列
                _retryQueue.Enqueue(queued);
                await Task.Delay(100);
            }
        }
    }
    // 消息接收原生回调
    // 禁止任何同步阻塞、数据库、HTTP调用；仅写入Channel，快速返回
    private Task OnMessageReceivedAsync(MqttApplicationMessageReceivedEventArgs e)
    {
        if (!MessageChannel.Writer.TryWrite(e))
        {
            _logger.LogWarning("消息管道满，丢弃收到消息 Topic:{Topic}", e.ApplicationMessage.Topic);
        }
        return Task.CompletedTask;
    }
    // 优雅停机：标记手动关闭、停止重连、发送离线保留消息、主动断开
    public async Task GracefulShutdownAsync()
    {
        _manualShutdown = true;
        // 取消重连循环
        _reconnectCts?.Cancel();
        if (_client.IsConnected)
        {
            try
            {
                // 发送离线保留消息，通知平台设备下线
                var offlineMsg = new MqttApplicationMessageBuilder()
                    .WithTopic($"svc/device/{_clientId}/status")
                    .WithPayload("{\"status\":\"offline\",\"reason\":\"graceful\"}")
                    .WithRetainFlag()
                    .Build();
                await _client.PublishAsync(offlineMsg);
                await Task.Delay(200);
            }
            catch (Exception ex)
            {
                _logger.LogWarning(ex, "发送离线遗嘱消息失败");
            }
            await _client.DisconnectAsync();
        }
        // 标记Channel写入完成，通知消费端结束
        MessageChannel.Writer.Complete();
    }
    // 异步释放资源，IAsyncDisposable实现
    public async ValueTask DisposeAsync()
    {
        await GracefulShutdownAsync();
        _client.Dispose();
        _connectLock.Dispose();
        _reconnectCts?.Dispose();
    }
    // 队列消息包装：原始消息 + 过期时间戳
    private record QueuedMessage(MqttApplicationMessage Message, DateTimeOffset ExpireTime);
}

10、附件2：消费端：共享订阅 + 有界 Channel + 批量落库 + 死信

csharp 复制代码

using MQTTnet;
using MQTTnet.Client;
using MQTTnet.Protocol;
using System.Threading.Channels;
using System.Runtime.CompilerServices;
// 遥测单条包装，携带原始MQTT事件句柄用于延后Ack
public sealed class TelemetryBatchItem
{
    public string Topic { get; }
    public byte[] Payload { get; }
    public MqttApplicationMessageReceivedEventArgs AckHandle { get; }
    public TelemetryBatchItem(string topic, byte[] payload, MqttApplicationMessageReceivedEventArgs ackHandle)
    {
        Topic = topic;
        Payload = payload;
        AckHandle = ackHandle;
    }
}
// 批次去重器接口，业务自行实现，一般按 deviceId + seq 做幂等去重
public interface ITelemetryDeduper
{
    List<TelemetryBatchItem> Filter(IReadOnlyList<TelemetryBatchItem> batch);
}
// 时序库写入接口
public interface ITimeSeriesWriter
{
    Task WriteBatchAsync(IReadOnlyList<TelemetryBatchItem> items, CancellationToken ct);
}
// 死信队列接口，常规实现是把失败消息重新发布到MQTT死信topic
public interface IDlqWriter
{
    Task WriteAsync(IReadOnlyList<TelemetryBatchItem> items, CancellationToken ct);
}
public sealed class TelemetryIngestWorker : BackgroundService
{
    private readonly IMqttClient _client;
    private readonly ITelemetryDeduper _deduper;
    private readonly ITimeSeriesWriter _timeSeriesWriter;
    private readonly IDlqWriter _dlq;
    private readonly ILogger<TelemetryIngestWorker> _logger;
    // 有界Channel，本地缓冲实现背压；FullMode=Wait：写满时阻塞写入，不静默丢消息
    private readonly Channel<TelemetryBatchItem> _inbox =
        Channel.CreateBounded<TelemetryBatchItem>(new BoundedChannelOptions(20_000)
        {
            FullMode = BoundedChannelFullMode.Wait,
            SingleReader = true,   // 只有一个消费循环读取，开启内部优化
            SingleWriter = false
        });
    // 批次阈值：最多攒500条就触发入库
    private const int BatchMaxSize = 500;
    // linger超时：最多等待100ms，低流量场景防止消息长期卡在channel饥饿
    private const int BatchLingerMs = 100;
    public TelemetryIngestWorker(
        IMqttClient client,
        ITelemetryDeduper deduper,
        ITimeSeriesWriter timeSeriesWriter,
        IDlqWriter dlq,
        ILogger<TelemetryIngestWorker> logger)
    {
        _client = client;
        _deduper = deduper;
        _timeSeriesWriter = timeSeriesWriter;
        _dlq = dlq;
        _logger = logger;
    }
    protected override async Task ExecuteAsync(CancellationToken stoppingCt)
    {
        // MQTT共享订阅格式 $share/{group}/{topicfilter}，多实例负载均衡
        var subscribeOptions = new MqttClientSubscribeOptionsBuilder()
            .WithTopicFilter("$share/ingest/svc/device/+/telemetry", MqttQualityOfServiceLevel.AtLeastOnce)
            .Build();
        // 挂载消息接收回调，回调内只做入队，不直接发送Ack
        _client.ApplicationMessageReceivedAsync += OnMessageReceived;
        try
        {
            // 发起共享订阅
            await _client.SubscribeAsync(subscribeOptions, stoppingCt);
            _logger.LogInformation("共享订阅已注册：$share/ingest/svc/device/+/telemetry");
            // 批量消费主循环，持续读取channel并处理批次
            await foreach (var batch in ReadBatchesAsync(stoppingCt))
            {
                await ProcessBatchAsync(batch, stoppingCt);
            }
        }
        catch (OperationCanceledException)
        {
            // 正常停止信号，非异常
            _logger.LogInformation("Ingest Worker 收到停止信号");
        }
        catch (Exception ex)
        {
            // 主循环意外异常，worker整体退出告警
            _logger.LogCritical(ex, "Ingest Worker 主循环异常退出");
        }
        finally
        {
            // 卸载事件订阅，防止多次启动worker造成事件重复绑定、内存泄漏
            _client.ApplicationMessageReceivedAsync -= OnMessageReceived;
        }
    }
    // MQTT消息回调：MQTT客户端IO线程，禁止长时间await阻塞
    private Task OnMessageReceived(MqttApplicationMessageReceivedEventArgs e)
    {
        // 启动独立任务执行带背压的入队逻辑，不阻塞mqtt底层接收循环
        _ = EnqueueMessageWithBackpressure(e);
        return Task.CompletedTask;
    }
    // 带背压写入channel，写入成功代表本地收下消息，延后Ack控制QoS语义
    private async Task EnqueueMessageWithBackpressure(MqttApplicationMessageReceivedEventArgs e)
    {
        try
        {
            var item = new TelemetryBatchItem(
                e.ApplicationMessage.Topic,
                e.ApplicationMessage.Payload.ToArray(),
                e);
            // Wait模式：channel满时阻塞，实现背压，broker侧会保留消息不继续推送
            await _inbox.Writer.WriteAsync(item, e.CancellationToken);
        }
        catch (OperationCanceledException)
        {
            // 入队过程取消，不发送Ack，broker后续会重试投递
            _logger.LogWarning("消息入队时取消，不ack，broker会重试");
        }
        catch (Exception ex)
        {
            // 写入channel失败，不发送Ack，保留消息由broker重试
            _logger.LogError(ex, "消息无法写入本地Channel，不发送Ack，Broker将重试");
        }
    }
    // 批次处理：去重、时序库入库；无论成功还是转入死信，处理完成后统一Ack
    private async Task ProcessBatchAsync(IReadOnlyList<TelemetryBatchItem> batch, CancellationToken ct)
    {
        try
        {
            // 按deviceId+seq做幂等过滤，过滤重复投递的消息
            var deduped = _deduper.Filter(batch);
            if (deduped.Any())
            {
                // 批量写入时序数据库
                await _timeSeriesWriter.WriteBatchAsync(deduped, ct);
            }
            // 批次处理成功，全部消息发送PUBACK，broker标记投递完成，不再重发
            foreach (var item in batch)
            {
                await item.AckHandle.AcknowledgeAsync(ct);
            }
            _logger.LogTrace("批次处理完成，条数：{Count}", batch.Count);
        }
        catch (Exception ex)
        {
            _logger.LogError(ex, "批次入库失败，转入死信Topic，再Ack（避免坏批次无限循环轰炸消费端）");
            try
            {
                // 写入死信队列，死信消息后续单独消费排查，死信建议QoS1保证不丢
                await _dlq.WriteAsync(batch, ct);
            }
            catch (Exception dlqEx)
            {
                // 死信写入也失败，属于兜底告警，消息有丢失风险，建议补充本地磁盘缓存兜底
                _logger.LogCritical(dlqEx, "死信写入也失败！消息存在丢失风险，建议本地兜底缓存");
            }
            // 即使进死信也要ack，防止同一条坏消息反复投递
            foreach (var item in batch)
            {
                try
                {
                    await item.AckHandle.AcknowledgeAsync(ct);
                }
                catch (Exception ackEx)
                {
                    _logger.LogWarning(ackEx, "死信批次Ack失败");
                }
            }
        }
    }
    // 批量读取迭代器：大小阈值 + linger超时双策略，解决低流量饥饿
    private async IAsyncEnumerable<IReadOnlyList<TelemetryBatchItem>> ReadBatchesAsync(
        [EnumeratorCancellation] CancellationToken ct)
    {
        var buffer = new List<TelemetryBatchItem>(BatchMaxSize);
        var reader = _inbox.Reader;
        while (!ct.IsCancellationRequested)
        {
            buffer.Clear();
            // 构建超时令牌，用于linger超时控制
            var timeoutCts = CancellationTokenSource.CreateLinkedTokenSource(ct);
            timeoutCts.CancelAfter(BatchLingerMs);
            try
            {
                // 攒够条数 或者 linger超时 就结束本轮收集
                while (buffer.Count < BatchMaxSize
                       && await reader.WaitToReadAsync(timeoutCts.Token))
                {
                    // 循环读取可用消息
                    while (buffer.Count < BatchMaxSize && reader.TryRead(out var item))
                    {
                        buffer.Add(item);
                    }
                }
            }
            catch (OperationCanceledException)
            {
                // 超时触发，属于正常逻辑，不是服务停止
            }
            finally
            {
                timeoutCts.Dispose();
            }
            // 有数据就返回当前批次给上层处理
            if (buffer.Count > 0)
            {
                yield return buffer.ToArray();
            }
        }
    }
}

11、附件3：边缘网关：MQTTnet 5.x 本地自治

csharp 复制代码

using MQTTnet;
using MQTTnet.Client;
using MQTTnet.Protocol;
using System.Text.Json;
using System.Threading.Channels;
// 遥测点位实体
public sealed class TelemetryPoint
{
    public string DeviceId { get; set; }
    public string Tag { get; set; }
    public double Value { get; set; }
    public long TimestampUnixMs { get; set; }
}
// 本地持久缓存抽象：SQLite/RocksDB实现，负责断点续传存储
public interface IEdgeLocalCache
{
    // 保存一批失败上行的数据
    Task SaveAsync(List<TelemetryPoint> batch, CancellationToken ct);
    // 读取待补发批次（在线恢复后调用）
    Task<List<TelemetryPoint>> LoadPendingBatchAsync(int limit, CancellationToken ct);
    // 补发成功后删除本条/本批次
    Task RemoveSentAsync(List<TelemetryPoint> batch, CancellationToken ct);
}
// MQTT客户端扩展静态类，方案2：整批打包为单条MQTT消息上云，边缘网关推荐
public static class MqttClientBatchExtensions
{
    // Json序列化配置，边缘设备减少分配，不格式化输出
    private static readonly JsonSerializerOptions _jsonOpts = new JsonSerializerOptions
    {
        WriteIndented = false,
        PropertyNamingPolicy = JsonNamingPolicy.CamelCase
    };
    /// <summary>
    /// 批量发布：将一批点位序列化为JSON数组，封装成一条MQTT消息发送
    /// 优点：报文少、仅一次PUBACK交互，节省4G/窄带带宽；云端消费端解析数组
    /// Topic固定：svc/device/batch/telemetry，默认QoS1
    /// </summary>
    public static async Task PublishBatchAsync(
        this IMqttClient client,
        List<TelemetryPoint> batch,
        CancellationToken ct,
        MqttQualityOfServiceLevel qos = MqttQualityOfServiceLevel.AtLeastOnce)
    {
        // 空批次直接返回，不发起无效发布
        if (batch == null || batch.Count == 0)
            return;
        // 校验连接状态，未连接直接抛出，上层捕获后落本地缓存
        if (!client.IsConnected)
            throw new MqttClientException("MQTT客户端未连接云端，无法批量发布");
        // 将点位列表序列化为JSON数组 payload
        var payloadBytes = JsonSerializer.SerializeToUtf8Bytes(batch, _jsonOpts);
        var batchMsg = new MqttApplicationMessageBuilder()
            .WithTopic("svc/device/batch/telemetry")
            .WithPayload(payloadBytes)
            .WithQualityOfServiceLevel(qos)
            .WithRetainFlag(false)
            .Build();
        // QoS1：阻塞等待Broker返回PUBACK确认
        var pubResult = await client.PublishAsync(batchMsg, ct);
        if (!pubResult.IsSuccess)
        {
            throw new MqttClientException($"批量消息发布失败，ReasonCode:{pubResult.ReasonCode}");
        }
    }
}
// 边缘上行服务：内存Channel缓冲 + 批量打包上行 + 断网落本地持久缓存 + 联网补发
public sealed class EdgeUploadService
{
    private readonly IMqttClient _mqttClient;
    private readonly IEdgeLocalCache _localCache;
    private readonly ILogger<EdgeUploadService> _logger;
    // 生产者消费者内存缓冲通道，边缘网关多采集源写入、单线程读取打包
    // FullMode=DropOldest：缓冲区满时丢弃最旧点位，适合快照类测点，优先保证最新数据上云
    // 如果是不可丢失流水，改成 BoundedChannelFullMode.Wait，向上游采集层施加背压
    private readonly Channel<TelemetryPoint> _buffer =
        Channel.CreateBounded<TelemetryPoint>(new BoundedChannelOptions(50_000)
        {
            FullMode = BoundedChannelFullMode.DropOldest,
            SingleReader = true,
            SingleWriter = false
        });
    // 单批最大条数
    private const int BatchMaxCount = 200;
    // linger超时：最长等待500ms，低流量避免极小包频繁上行
    private const int LingerMs = 500;
    public EdgeUploadService(
        IMqttClient mqttClient,
        IEdgeLocalCache localCache,
        ILogger<EdgeUploadService> logger)
    {
        _mqttClient = mqttClient;
        _localCache = localCache;
        _logger = logger;
    }
    // 对外写入接口：采集/协议转换层往缓冲写入点位
    public ValueTask WritePointAsync(TelemetryPoint point, CancellationToken ct)
    {
        return _buffer.Writer.WriteAsync(point, ct);
    }
    // 批量上行主循环：攒够条数 或 超时打包发送；发送失败落本地持久缓存
    public async Task BatchUploadAsync(CancellationToken ct)
    {
        // 复用list，减少ARM设备GC压力
        var batch = new List<TelemetryPoint>(BatchMaxCount);
        while (!ct.IsCancellationRequested)
        {
            batch.Clear();
            // 非阻塞读取当前channel内就绪的数据，凑一批
            while (batch.Count < BatchMaxCount && _buffer.Reader.TryRead(out var item))
            {
                batch.Add(item);
            }
            // 当前没有就绪数据，延时等待linger时间，避免空轮询CPU跑满
            if (batch.Count == 0)
            {
                try
                {
                    await Task.Delay(LingerMs, ct);
                }
                catch (OperationCanceledException)
                {
                    // 服务停止信号，正常退出
                }
                continue;
            }
            try
            {
                // 调用扩展方法，整批打包为单条MQTT消息上云
                await _mqttClient.PublishBatchAsync(batch, ct);
                _logger.LogTrace("上行批次发送成功，条数：{Count}", batch.Count);
            }
            catch (OperationCanceledException)
            {
                _logger.LogWarning("上行批次被取消");
                // 取消场景，不持久化，由上游重推或者下次采集重新入缓冲
            }
            catch (Exception ex)
            {
                _logger.LogError(ex, "云端上行失败，批次写入本地缓存断点续传，条数：{Count}", batch.Count);
                try
                {
                    // 写入SQLite/RocksDB持久化，断网恢复后补发
                    await _localCache.SaveAsync(batch, ct);
                }
                catch (Exception cacheEx)
                {
                    // 本地存储也失败，属于极端风险：磁盘满、IO故障，告警
                    _logger.LogCritical(cacheEx, "本地缓存写入失败！数据丢失风险，条数：{Count}", batch.Count);
                }
            }
        }
    }
    // 【配套循环】在线恢复后，优先补发本地持久缓存，再消费内存新数据
    // 边缘自治闭环：联网之后先发历史缓存，再发实时新数据
    public async Task ResumePendingUploadAsync(CancellationToken ct)
    {
        while (!ct.IsCancellationRequested)
        {
            if (!_mqttClient.IsConnected)
            {
                await Task.Delay(1000, ct);
                continue;
            }
            // 从本地库读取待补发批次
            var pending = await _localCache.LoadPendingBatchAsync(BatchMaxCount, ct);
            if (pending.Count == 0)
            {
                // 没有待补发数据，休眠
                await Task.Delay(200, ct);
                continue;
            }
            try
            {
                await _mqttClient.PublishBatchAsync(pending, ct);
                _logger.LogInformation("补发本地缓存批次成功，条数：{Count}", pending.Count);
                // 发送成功，删除本地记录，防止重复补发
                await _localCache.RemoveSentAsync(pending, ct);
            }
            catch (Exception ex)
            {
                _logger.LogWarning(ex, "补发本地缓存批次失败，下次循环重试");
                await Task.Delay(1000, ct);
            }
        }
    }
}

12、附件4：Broker：EMQX 关键配置

csharp 复制代码

# EMQX 5.x 生产配置片段，适配：边缘网关遥测 + 共享订阅消费 + Kafka转发
# ===================== 监听器 TCP 1883 =====================
listeners.tcp.default {
  bind = "0.0.0.0:1883"
  max_connections = 200000
  max_packet_size = "64KB"       # 单报文上限，防大包攻击
  proxy_protocol = true          # 前置LB（Nginx/HAProxy）开启proxy v2才打开，直连客户端要关闭
}
# ===================== 限流模块 EMQX5 limiter（重点：替代老版本listener内max_conn_rate） =====================
limiter {
  # 连接创建速率全局限流，防设备重连风暴
  connection {
    rate = "1000/s"
  }
  # 单连接消息吞吐限流，匹配你 messages_rate / bytes_rate 需求
  messages {
    rate = "100/s"
    burst = 20
  }
  bytes {
    rate = "1MB/s"
    burst = 64KB
  }
}
# ===================== MQTT 核心会话 & 协议参数 =====================
mqtt {
  # 默认会话过期时间：clean_start=false 的MQTT5会话默认2h过期
  session_expiry_interval = "2h"
  # 强制会话过期上限：客户端不能申请超过2h的会话，防止恶意长会话堆积
  max_session_expiry_interval = "2h"
  # 单客户端in-flight（未ack QoS1/QoS2消息）上限，防止单边消息淹没broker
  max_inflight = 32
  # 离线消息队列最大条数，单个会话离线消息上限
  queue_max = 1000
  # 关闭Retain，遥测流水场景不需要保留消息快照
  retain_available = false
  # 共享订阅负载均衡策略，多消费实例均匀分摊消息
  shared_subscription {
    strategy = round_robin
  }
}
# ===================== 认证与授权（ACL）示例骨架，动态HTTP/JWT/SQL替换 =====================
authentication {
  mechanism = password_based
  backend = http
  method = post
  url = "http://auth-service/device/auth"
  headers {
    "Content-Type" = "application/json"
  }
  body {
    clientid = "${clientid}"
    username = "${username}"
    password = "${password}"
  }
}
authorization {
  # HTTP ACL，返回允许/拒绝，约束设备：只能发自己的上行、收自己下行
  sources = [
    {
      type = http
      method = post
      url = "http://auth-service/device/acl"
    }
  ]
  # 默认拒绝，最小权限原则
  no_match = deny
}
# ===================== 规则引擎：遥测批量topic转发Kafka，指令topic不转发 =====================
# 规则：匹配边缘上云批量遥测 svc/device/batch/telemetry，转发Kafka
rule "telemetry_to_kafka" {
  sql = <<-SQL
    SELECT * FROM "svc/device/batch/telemetry"
  SQL
  actions = [
    {
      name = kafka
      params = {
        brokers = "kafka-01:9092,kafka-02:9092"
        topic = "telemetry-batch"
        key = "${clientid}"
      }
    }
  ]
}
