【COMSOL】参数化建模以及通过MATLAB运行

博主最近想将COMSOL仿真和AI进行结合,其中一个思路便是使用COMSOL仿真作为生成的数据集。因此,就涉及到了COMSOL的参数化建模。因为仿真的数量较大,所以每次打开COMSOL进行设置会很不现实,所以需要外接其它的编程软件(如MATLAB)进行批量化运算。

这里把博主进行COMSOL参数化建模和通过MATLAB运行的一些心得记录下来。

1、COMSOL参数化建模

在COMSOL中进行参数的定义和设置,如下图。下图中,后来可以通过MATLAB程序改变如Lx、Ly、x0、y0、r等参数,图片中只是给其中一组参数进行了赋值。

2、COMSOL参数进行参数化扫描设置

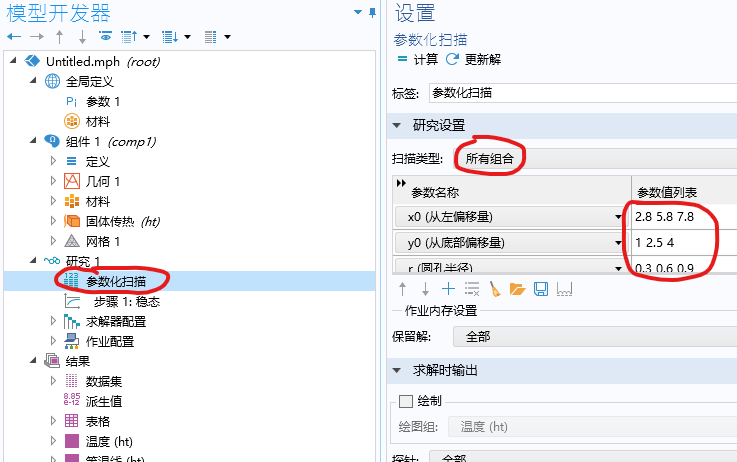

在"研究"中对需要扫描的参数进行设置,如果需要将所有的参数进行交叉,那么需要选择"所有组合",并在参数值列表中写出每个参数变量的值。注意也可以用range这个函数进行设置。然后点击"计算"即可。

3、参数化建模后结果的查看

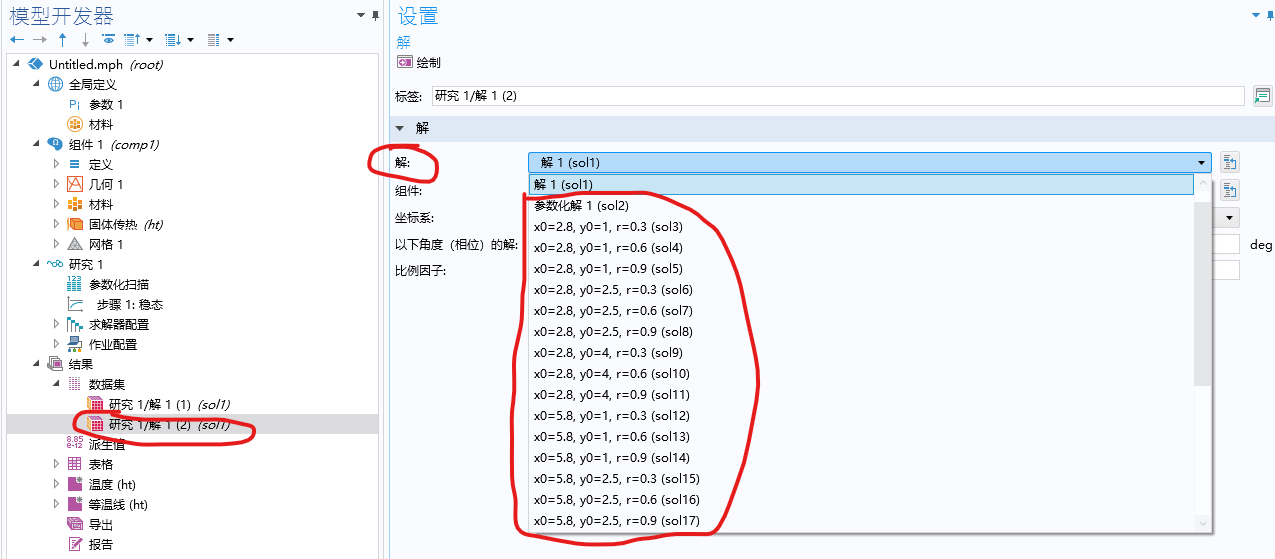

可以看到在"结果"中的"解"下面,有所有组合下得到的结果。然后可以对结果进行输出。

4、结合MATLAB运行。

首先通过COMSOL livelink with MATLAB打开MATLAB界面。然后将COMSOL打开的当前模型"另存为"MATLAB格式的文件。

然后,在MATLAB中打开这个文件,并在其中按照需求修改参数化的设置,并在MATLAB中运行修改后的文件。注意运行MATLAB文件时,要关闭COMSOL。运行程序时,要注意强调运行修改后的模型,所以MATLAB命令窗口中要输入mphlaunch(model)。这个过程中COMSOL会在后台自动运行。

博主重点参考了B站上的一个视频:Matlab小程序 - Matlab控制comsol_哔哩哔哩_bilibili
