DFX架构详解:构建面向全生命周期的卓越设计体系

引言

在当今高度竞争的市场环境中,产品开发已不再是单纯的功能实现,而是需要从设计源头考虑制造效率、用户需求、成本控制、环境兼容性等多维目标。DFX(Design for X)架构作为一种系统化的设计方法论,正成为企业实现产品全生命周期优化的关键工具。本文将深入解析DFX的核心思想、技术架构与落地实践,为工程师与产品决策者提供系统化的参考。


一、DFX的本质与核心思想

DFX 中的"X"代表产品全生命周期中的关键维度(如制造、装配、测试、成本等),其核心是通过前瞻性设计,将下游环节的需求提前融入产品设计阶段,避免后期返工与资源浪费。

核心原则

  1. 以终为始:从用户场景、生产条件等终端需求反推设计约束。
  2. 跨学科协同:打破设计与制造、供应链、质量等部门的壁垒。
  3. 量化驱动:通过数据模型评估设计对成本、可靠性的影响。

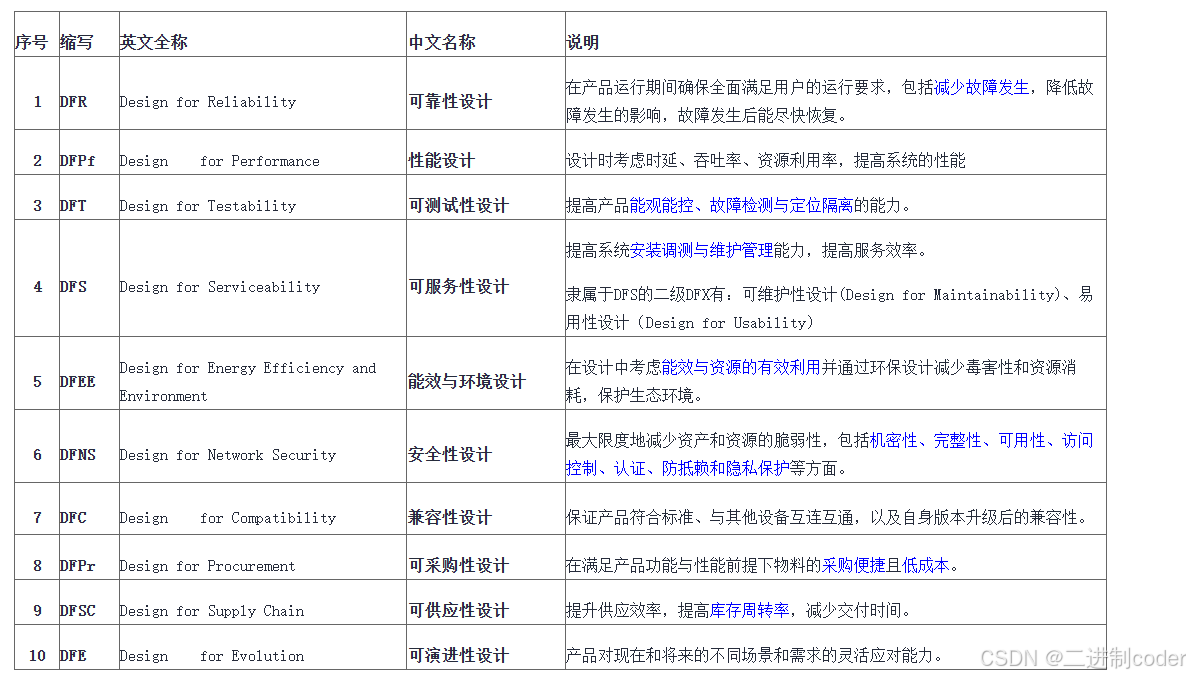

二、DFX的典型分支与应用场景

不同的"X"对应不同的优化目标,以下是工业界广泛应用的DFX类型:

DFX类型 设计目标 应用示例
DFM(可制造性) 简化生产工艺 减少PCB板的特殊钻孔需求
DFA(可装配性) 降低组装复杂度 采用卡扣设计替代螺丝固定
DFC(成本优化) 全流程降本 通过材料复用降低BOM成本
DFR(可靠性) 提升产品寿命 冗余电路设计抵御元器件失效
DFE(环保性) 减少环境影响 模块化设计便于回收拆解


三、DFX架构的四大技术支柱

一个完整的DFX体系需要融合方法论、工具链与组织流程,其架构通常包含以下核心模块:

  1. 需求映射引擎

    • 将用户需求、制造约束等转化为设计参数(如公差要求、散热阈值)。
    • 工具示例:QFD(质量功能展开)矩阵、Kano模型。
  2. 多目标优化平台

    • 平衡冲突指标(如成本vs性能),采用遗传算法、帕累托前沿分析。
    • 案例:芯片设计中功耗-性能-面积的权衡(PPA优化)。
  3. 知识库与规则引擎

    • 积累历史经验(如"塑料件壁厚需≥2mm以防变形"),通过规则校验实时预警设计风险。
  4. 数字化孪生验证

    • 通过虚拟仿真验证可制造性(如注塑模拟)、可维修性(如故障树分析)。

四、DFX落地实践:从理论到产品

实施步骤

  1. 定义优先级:根据产品类型选择关键X维度(如消费电子侧重DFM/DFC,航天设备侧重DFR)。
  2. 建立Checklist:针对每个X制定详细设计准则(如DFA要求"组件方向不超过3种")。
  3. 工具链集成:将DFX检查嵌入CAD/PLM系统(如SolidWorks DFMXpress)。
  4. 闭环迭代:收集量产问题反哺设计规则库。

典型挑战与对策

  • 部门协作阻力 → 通过联合KPI考核促进协同(如设计部与生产部共享成本节约指标)。
  • 规则僵化 → 定期评审规则,保留创新弹性空间。

五、行业案例:DFX如何重塑产品竞争力
  1. 消费电子行业
    • 某手机厂商通过DFM优化,将金属中框加工步骤从12道减至8道,良率提升15%。
  2. 汽车零部件
    • 采用DFA原则设计线束插件,使装配时间缩短40%,人工失误率下降60%。

六、未来趋势:DFX的智能化演进
  1. AI增强设计:利用机器学习预测工艺限制,自动生成DFX合规方案。
  2. 可持续性融合:DFX与碳中和目标深度结合,量化产品碳足迹并优化。
  3. 云原生协同:基于云的DFX平台实现全球供应链实时协同设计。

结语

DFX架构的本质是将经验转化为规则,将妥协转化为平衡。在复杂度日益攀升的产品开发中,构建DFX能力不仅是技术升级,更是企业从"经验驱动"迈向"数据驱动"的战略转型。随着工业4.0技术的渗透,DFX将成为智能制造的基石,推动产品价值与商业成功的双重飞跃。


延伸思考

  • 您的团队当前面临的最大设计瓶颈属于哪个"X"?
  • 如何量化DFX投入带来的长期ROI(如质量成本降低、市场份额增长)?

参考链接:
参考资料:

欢迎在评论区分享您的DFX实践故事!
