1. 简介

心跳监测机制 是一种在网络通信、分布式系统等领域广泛应用的技术手段，用于检测 连接的有效性 和 系统的健康状态 。它的基本原理是 在通信双方或系统组件之间 定期 发送一种特定的消息 （即 心跳包），这种消息就像人体的心跳一样，有规律地进行传输，以此来表明双方之间的连接正常且对方处于活跃状态。

2. 实现

2.1 心跳包的定义

客户端与服务器通信时需要定义消息的协议，比如 自定义 Netty 编解码器 中提到的具有四部分内容（magic, code, len, data）的消息协议，可以按照 code 来区分消息的类型。

为了避免心跳包占用太多的资源，需要 尽量减少心跳包中包含的数据 。实际上心跳包中也不需要包含数据，只需要将心跳包发送到对端，让其知道自己存活即可。可以像如下代码定义消息类型和生成心跳包：

java 复制代码
/**
 * 消息
 */
public class Msg {

    /**
     * 默认的魔数
     */
    public static final short DEFAULT_MAGIC = 9000;

    /**
     * 业务码的枚举类
     */
    public enum CodeEnum {

        /**
         * 心跳包的业务码
         */
        HEARTBEAT(1000);

        private final int code;

        CodeEnum(int code) {
            this.code = code;
        }

        public int getCode() {
            return code;
        }
    }

    /**
     * 魔数
     */
    private short magic;

    /**
     * 业务码
     */
    private int code;

    /**
     * 消息内容的长度
     */
    private int len;

    /**
     * 消息的内容
     */
    private byte[] data;

    public Msg(int code, byte[] data) {
        this.magic = DEFAULT_MAGIC;
        this.code = code;
        this.len = data.length;
        this.data = data;
    }

    /**
     * 创建一个心跳包
     */
    public static Msg heartbeatMsg() {
        return new Msg(CodeEnum.HEARTBEAT.code, new byte[0]);
    }

    public short getMagic() {
        return magic;
    }

    public void setMagic(short magic) {
        this.magic = magic;
    }

    public int getCode() {
        return code;
    }

    public void setCode(int code) {
        this.code = code;
    }

    public int getLen() {
        return len;
    }

    public void setLen(int len) {
        this.len = len;
    }

    public byte[] getData() {
        return data;
    }

    public void setData(byte[] data) {
        this.data = data;
    }
}

2.2 空闲事件检测

2.2.1 空闲事件类型

  • 读空闲事件 ：
    • 触发条件：在指定时间内，未接收到任何数据。
    • 用途：检测对端是否断开连接或长时间无响应。
  • 写空闲事件 ：
    • 触发条件：在指定时间内，未发送任何数据。
    • 用途：用于发送心跳包或维持连接活性。
  • 全空闲事件 ：
    • 触发条件：在指定时间内，既未接收到数据也未发送数据。
    • 用途：检测连接完全无活动的场景（如双向通信中断）。

2.2.2 空闲检测机制

1. 时间戳记录

每次执行读 / 写操作时，更新对应的最后活动时间戳 (lastReadTime/lastWriteTime)：

  • 读操作：在 初始化时 或 读操作完成时 （在 readComplete 事件的处理方法中），更新 lastReadTime。
  • 写操作：在 初始化时 或 写操作完成时 （在 write 方法的回调监听器中），更新 lastWriteTime。
2. 定时任务驱动

基于 Netty 的 ScheduledExecutorService，在初始化时启动三个独立的定时任务：读空闲检测 ReaderIdleTimeoutTask、写空闲检测 WriterIdleTimeoutTask、全空闲检测 AllIdleTimeoutTask。

3. 定时任务循环触发

以上提到的三个定时任务并没有设置固定的时间间隔，而是根据实际情况设置不同延迟时间的定时任务，具体的思想如下所示：

注：

  • 以下会称 用户在 IdleStateHandler 构造器中设置的时间间隔 为 标准时间间隔。
  • 读操作执行了两个重要操作：
    • 处理 read 事件时将 reading 设置为 true。
    • 处理 readComplete 事件时将 reading 设置为 false。
  • 只要理解了 读空闲检测 和 写空闲检测，全空闲检测 就很容易理解，这里就不做赘述。
  • ReaderIdleTimeoutTask：
    • 如果正在读取，即 reading == true，则设置一个延迟时间为标准时间间隔的定时任务，否则执行下列操作。
    • 计算 nextDelay：nextDelay = 当前时间 - lastReadTime + 标准时间间隔。
    • 如果 nextDelay > 0，则说明以当前时间戳为基准，往前推一个标准时间间隔，这个时间段中执行了读操作，所以应该 缩短 下一个定时任务的时间间隔，即将 nextDelay 作为其延迟时间，从而保证 读空闲检测 覆盖了 最后一个读操作结束后的一个标准时间间隔。
    • 否则这个时间段中没有执行读操作，应保持标准时间间隔不变，即将 标准时间间隔 作为下一个定时任务的延迟时间。
  • WriterIdleTimeoutTask：
    • 计算 nextDelay：nextDelay = 当前时间 - lastWriteTime + 标准时间间隔。
    • 如果 nextDelay > 0，则说明以当前时间戳为基准，往前推一个标准时间间隔，这个时间段中执行了写操作，所以应该 缩短 下一个定时任务的时间间隔，即将 nextDelay 作为其延迟时间，从而保证 写空闲检测 覆盖了 最后一个写操作结束后的一个标准时间间隔。
    • 否则这个时间段中没有执行写操作，应保持标准时间间隔不变，即将 标准时间间隔 作为下一个定时任务的延迟时间。

问：为什么读操作有 reading 标志来判断是否正在读，而写操作没有 writing 标志来判断是否正在写？

答：其实很简单，原因在于读操作和写操作的特性不同：

  • 读操作特性：读操作可能会持续较长时间 。在这个过程中，如果没有 reading 标志，IdleStateHandler 可能会误判为读空闲，从而触发不必要的空闲事件。
  • 写操作特性：写操作通常具有原子性和即时性 。当调用 ChannelHandlerContext 的 write 或 writeAndFlush 方法时，Netty 会将写请求封装成消息对象放入发送队列，底层的 I/O 线程会尽快将其发送出去。即使在高并发场景下，写操作也会被高效处理，一般不会出现长时间处于 "正在写" 的状态。因此，不需要额外的标志来跟踪写操作的进行状态。

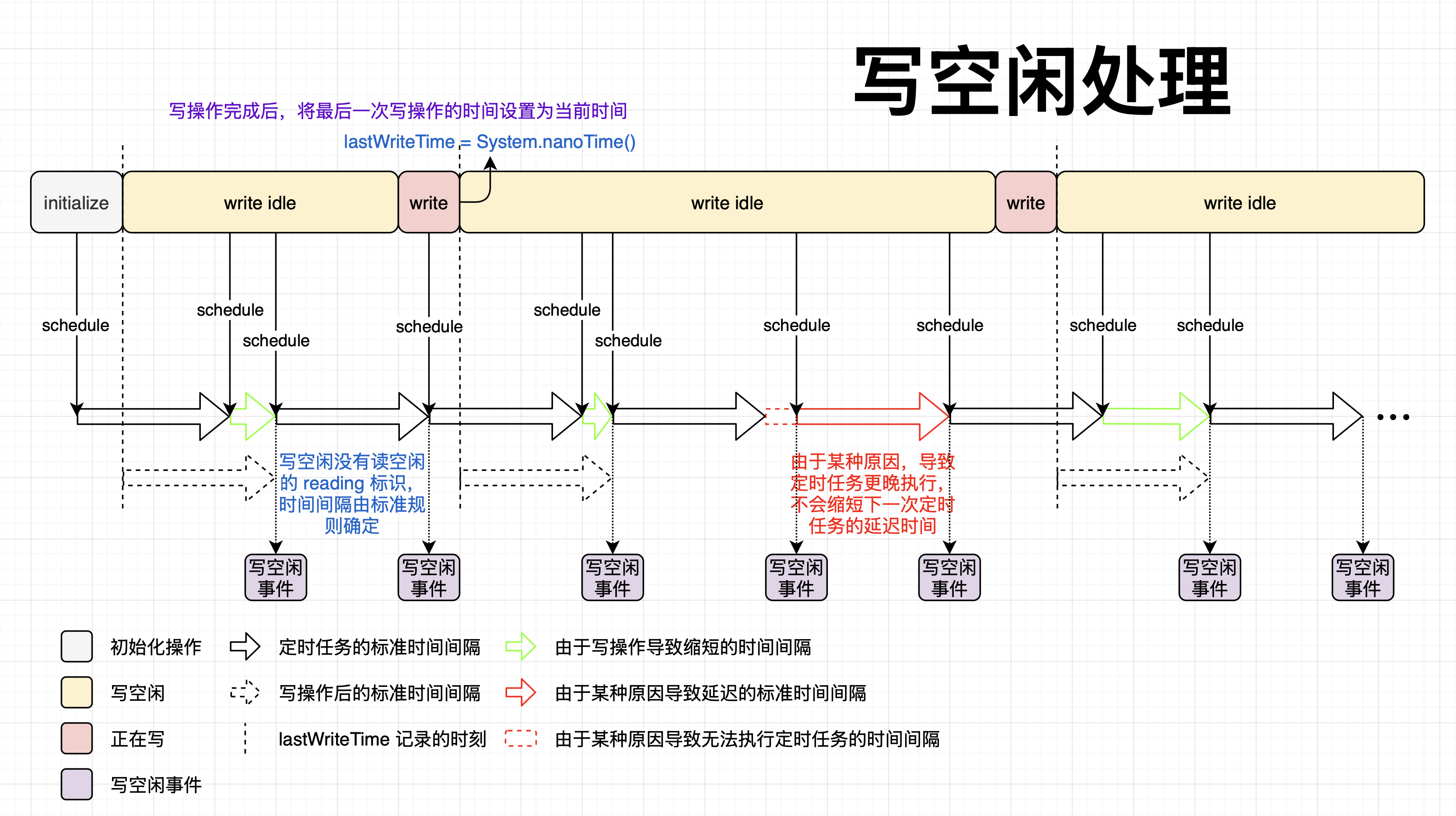

4. 示意图

注意：read 时的定时任务处理没有发出读空闲事件（依赖 reading 标志），write 时的定时任务处理发出了写空闲事件。实际上 write 占用的时间很短，很难遇到写空闲处理示意图中 write 时的定时任务处理发出写空闲事件 。

注：图中提到的"某种原因导致定时任务延迟执行"中，"某种原因"可能是 任务队列中其它任务都正在执行，定时任务需要排队等待。

2.3 使用 IdleStateHandler

2.3.1 空闲事件的处理器 HeartbeatHandler

java 复制代码
/**
 * 空闲事件的处理器
 */
public class HeartbeatHandler extends ChannelInboundHandlerAdapter {

    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
        if (msg instanceof Msg message && message.getCode() == Msg.CodeEnum.HEARTBEAT.getCode()) {
            System.out.println("接收到心跳包");
        } else {
            super.channelRead(ctx, msg);
        }
    }

    @Override
    public void userEventTriggered(ChannelHandlerContext ctx, Object evt) throws Exception {
        if (evt instanceof IdleStateEvent event) {
            if (event.state() == IdleState.READER_IDLE) {
                System.out.println("读空闲，断开连接");
                ctx.close();
            } else if (event.state() == IdleState.WRITER_IDLE) {
                System.out.println("发送心跳包");
                ctx.writeAndFlush(Msg.heartbeatMsg());
            }
        } else {
            super.userEventTriggered(ctx, evt);
        }
    }

    @Override
    public void channelInactive(ChannelHandlerContext ctx) throws Exception {
        System.out.println("断开连接");
        super.channelInactive(ctx);
    }
}

2.3.2 服务器类 HeartbeatServer

java 复制代码
/**
 * 拥有心跳机制的服务器
 */
public class HeartbeatServer {

    public static void main(String[] args) {
        final EventLoopGroup bossGroup = new NioEventLoopGroup(1);
        final EventLoopGroup workerGroup = new NioEventLoopGroup();

        final ServerBootstrap bootstrap = new ServerBootstrap()
                .group(bossGroup, workerGroup)
                .channel(NioServerSocketChannel.class)
                .childHandler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    protected void initChannel(SocketChannel ch) throws Exception {
                        ch.pipeline()
                                .addLast(new MsgDecoder())
                                .addLast(new MsgEncoder())
                                // 如果 3s 内没有读操作，则触发读空闲事件
                                .addLast(new IdleStateHandler(3, 0, 0, TimeUnit.SECONDS))
                                .addLast(new HeartbeatHandler());
                    }
                });

        Runtime.getRuntime().addShutdownHook(new Thread(() -> {
            bossGroup.shutdownGracefully();
            workerGroup.shutdownGracefully();
        }));

        bootstrap.bind(8888);
    }
}

2.3.3 客户端类 HeartbeatClient

java 复制代码
/**
 * 拥有心跳机制的客户端
 */
public class HeartbeatClient {

    public static void main(String[] args) {
        final EventLoopGroup group = new NioEventLoopGroup();

        final Bootstrap bootstrap = new Bootstrap()
                .group(group)
                .channel(NioSocketChannel.class)
                .handler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    protected void initChannel(SocketChannel ch) throws Exception {
                        ch.pipeline()
                                .addLast(new MsgDecoder())
                                .addLast(new MsgEncoder())
                                // 如果 2s 内没有写操作，则触发写空闲事件
                                .addLast(new IdleStateHandler(0, 2, 0, TimeUnit.SECONDS))
                                .addLast(new HeartbeatHandler());
                    }
                });

        Runtime.getRuntime().addShutdownHook(new Thread(group::shutdownGracefully));

        bootstrap.connect("127.0.0.1", 8888);
    }
}

注意：如果想测试服务器在触发读空闲事件后断开与客户端的连接，则可以注释掉客户端中添加 IdleStateHandler 的操作。

3. 总结

心跳监测机制对于高性能的服务器来说必不可少 ，它广泛用于 需要检测连接是否有效 的场景，如果连接无效，则断开连接，从而节省服务器/客户端的资源；而且可以在写空闲的时候给对端发送心跳包，从而让其知道连接有效，自己处于存活状态。

在 Netty 中，使用 IdleStateHandler 可以轻松地实现心跳监测机制，它的核心原理在于 记录最后一次操作的时间戳 和 使用有延迟时间的定时任务检测并触发。
