【网络协议】三次握手与四次挥手

例如我们使用MobaXterm登录服务器的时候,基于TCP协议的之间是如何进行通信的?

使用工具:wireshark抓取传输层TCP协议

三次握手

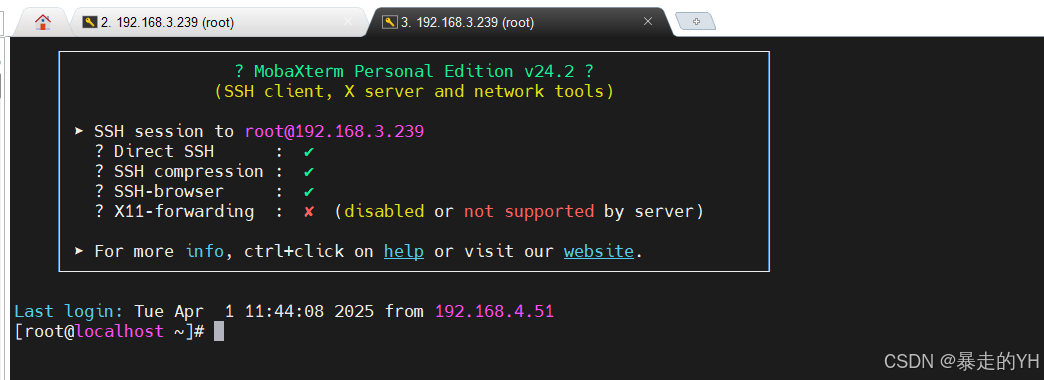

mobaxterm:登录服务器触发三次握手

wireshark过滤分析

ip.addr == 192.168.3.239

192.168.3.239登录服务器

192.168.4.51本地服务器

这张图显示了 TCP 三次握手,用于建立 SSH 连接(端口 22)

  1. 第 1 条(SYN):

    • 源 IP:192.168.3.239目标 IP:192.168.4.51

    • 源端口:57285目标端口:22(SSH)

    • 标志位:SYN(请求建立连接)

  2. 第 2 条(SYN-ACK):

    • 源 IP:192.168.4.51目标 IP:192.168.3.239

    • 源端口:22目标端口:57285

    • 标志位:SYN, ACK(确认并响应连接请求)

  3. 第 3 条(ACK):

    • 源 IP:192.168.3.239目标 IP:192.168.4.51

    • 标志位:ACK(确认连接建立)

第四条数据包显示 SSH 服务器(192.168.4.51)发送 OpenSSH 7.4 的协议信息,表示 SSH 连接已经建立并进入协议交换阶段。

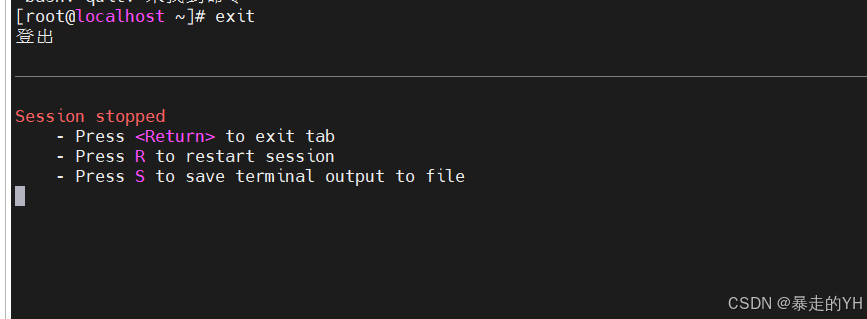

四次挥手登出

四次挥手的流程

  1. 第 1 条(FIN, ACK)

    • 源 IP:192.168.3.239目标 IP:192.168.4.51

    • 源端口:57285目标端口:22(SSH)

    • 标志位:FIN, ACK(客户端请求断开连接)

  2. 第 2 条(ACK)

    • 源 IP:192.168.4.51目标 IP:192.168.3.239

    • 标志位:ACK(服务器确认收到客户端的断开请求)

  3. 第 3 条(FIN, ACK)

    • 源 IP:192.168.4.51目标 IP:192.168.3.239

    • 标志位:FIN, ACK(服务器也发送断开请求)

  4. 第 4 条(ACK)

    • 源 IP:192.168.3.239目标 IP:192.168.4.51

    • 标志位:ACK(客户端确认断开
