FPGA状态机思想实现流水灯及HDLBits学习

目录

    • [第一章 在DE2-115上用状态机思想实现LED流水灯](#第一章 在DE2-115上用状态机思想实现LED流水灯)
      • [1.1 状态机设计思路](#1.1 状态机设计思路)
      • [1.2 Verilog代码实现](#1.2 Verilog代码实现)
      • [1.3. 仿真测试代码](#1.3. 仿真测试代码)
      • [1.4 编译代码与仿真](#1.4 编译代码与仿真)
    • [第二章 CPLD和FPGA芯片的主要技术区别是什么?它们各适用于什么场合?](#第二章 CPLD和FPGA芯片的主要技术区别是什么?它们各适用于什么场合?)
      • [2.1 主要技术区别](#2.1 主要技术区别)
      • [2.2 适用场合](#2.2 适用场合)
    • [第三章 HDLBits学习](#第三章 HDLBits学习)
      • 3.1四位右移寄存器
      • [3.2 半加器](#3.2 半加器)
      • [3.3 全加器](#3.3 全加器)
      • [3.4 线材](#3.4 线材)
      • [3.5 与门](#3.5 与门)
    • 参考资料

第一章 在DE2-115上用状态机思想实现LED流水灯

1.1 状态机设计思路

  1. 状态定义:定义多个状态,每个状态对应一个LED亮起。
  2. 状态转移:按顺序从一个状态转移到下一个状态。
  3. 计数器:用于控制每个状态的持续时间。

1.2 Verilog代码实现

  1. 环境配置
  2. 代码
cpp 复制代码
module led_fsm(
    input wire clk,          // 时钟信号
    input wire reset,        // 复位信号
    output reg [7:0] leds    // 8个LED输出
);

// 定义状态
parameter STATE0 = 3'b000;
parameter STATE1 = 3'b001;
parameter STATE2 = 3'b010;
parameter STATE3 = 3'b011;
parameter STATE4 = 3'b100;
parameter STATE5 = 3'b101;
parameter STATE6 = 3'b110;
parameter STATE7 = 3'b111;

reg [2:0] current_state, next_state;

// 计数器,用于控制每个状态的持续时间
reg [25:0] cnt;

always @(posedge clk or posedge reset) begin
    if (reset) begin
        current_state <= STATE0;
        cnt <= 0;
    end else begin
        if (cnt == 25'd10000000) begin  // 每个状态持续约1秒(假设时钟为50MHz)
            cnt <= 0;
            current_state <= next_state;
        end else begin
            cnt <= cnt + 1;
        end
    end
end

always @(*) begin
    case (current_state)
        STATE0: begin
            leds = 8'b00000001;
            next_state = STATE1;
        end
        STATE1: begin
            leds = 8'b00000010;
            next_state = STATE2;
        end
        STATE2: begin
            leds = 8'b00000100;
            next_state = STATE3;
        end
        STATE3: begin
            leds = 8'b00001000;
            next_state = STATE4;
        end
        STATE4: begin
            leds = 8'b00010000;
            next_state = STATE5;
        end
        STATE5: begin
            leds = 8'b00100000;
            next_state = STATE6;
        end
        STATE6: begin
            leds = 8'b01000000;
            next_state = STATE7;
        end
        STATE7: begin
            leds = 8'b10000000;
            next_state = STATE0;
        end
        default: begin
            leds = 8'b00000001;
            next_state = STATE1;
        end
    endcase
end

endmodule

1.3. 仿真测试代码

cpp 复制代码
module tb_led_fsm;

// 时钟和复位信号
reg clk;
reg reset;
wire [7:0] leds;

// 实例化被测试模块
led_fsm uut (
    .clk(clk),
    .reset(reset),
    .leds(leds)
);

// 时钟生成
initial begin
    clk = 0;
    forever #10 clk = ~clk;
end

// 测试过程
initial begin
    reset = 1;
    #20 reset = 0;
    #10000 $stop;
end

endmodule

1.4 编译代码与仿真

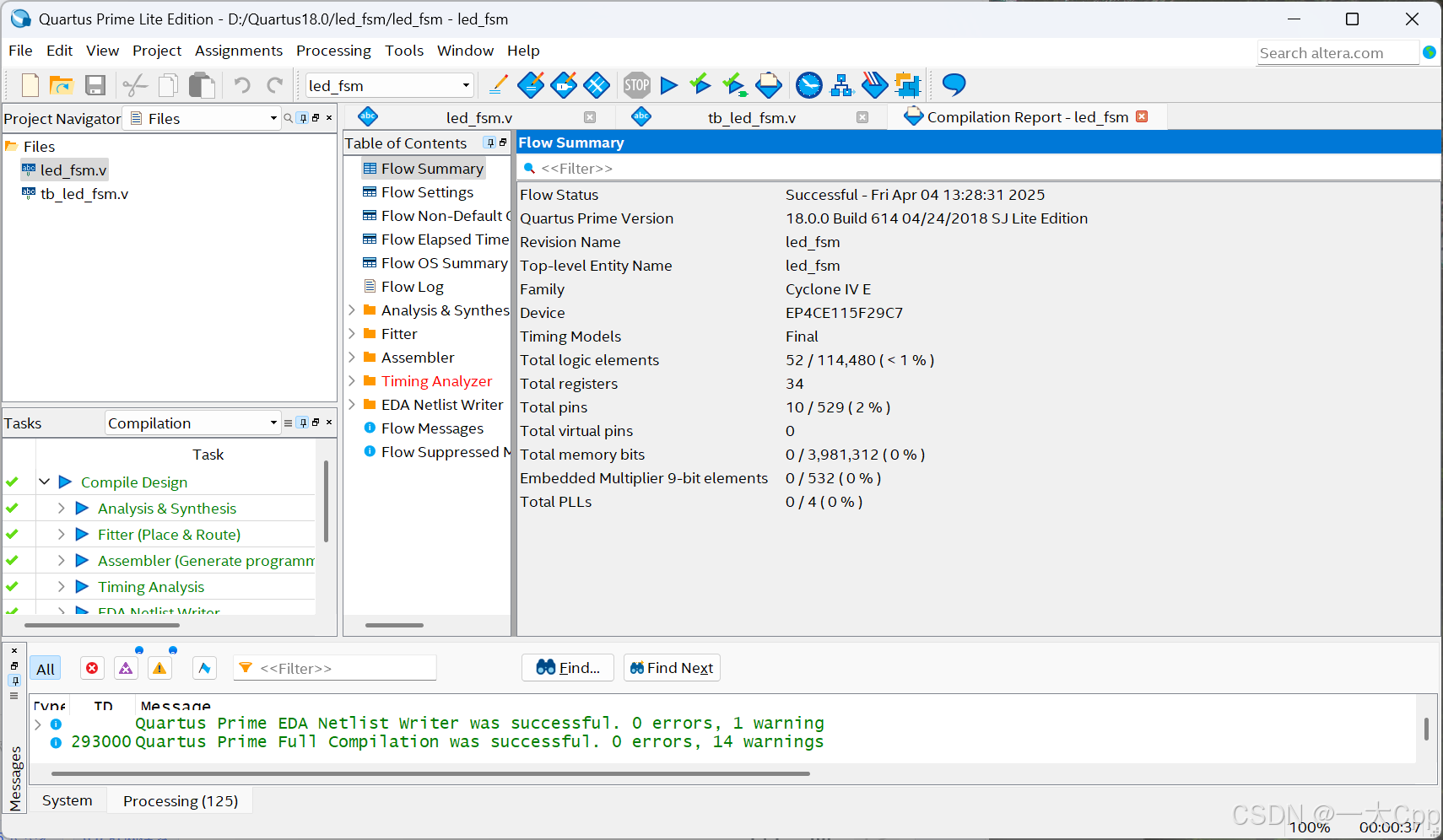

  1. 编译led_fsm.v

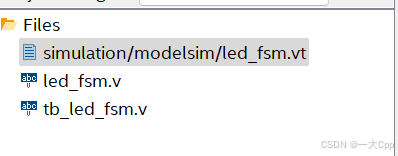

  2. 点击Processing-->Start-->Start test bench template writer,并在flie中添加生成的led_fsm.vt文件

  3. 修改led_fsm.vt文件内容

    把仿真代码copy到该文件内,并在第一行声明时间扫描间隔

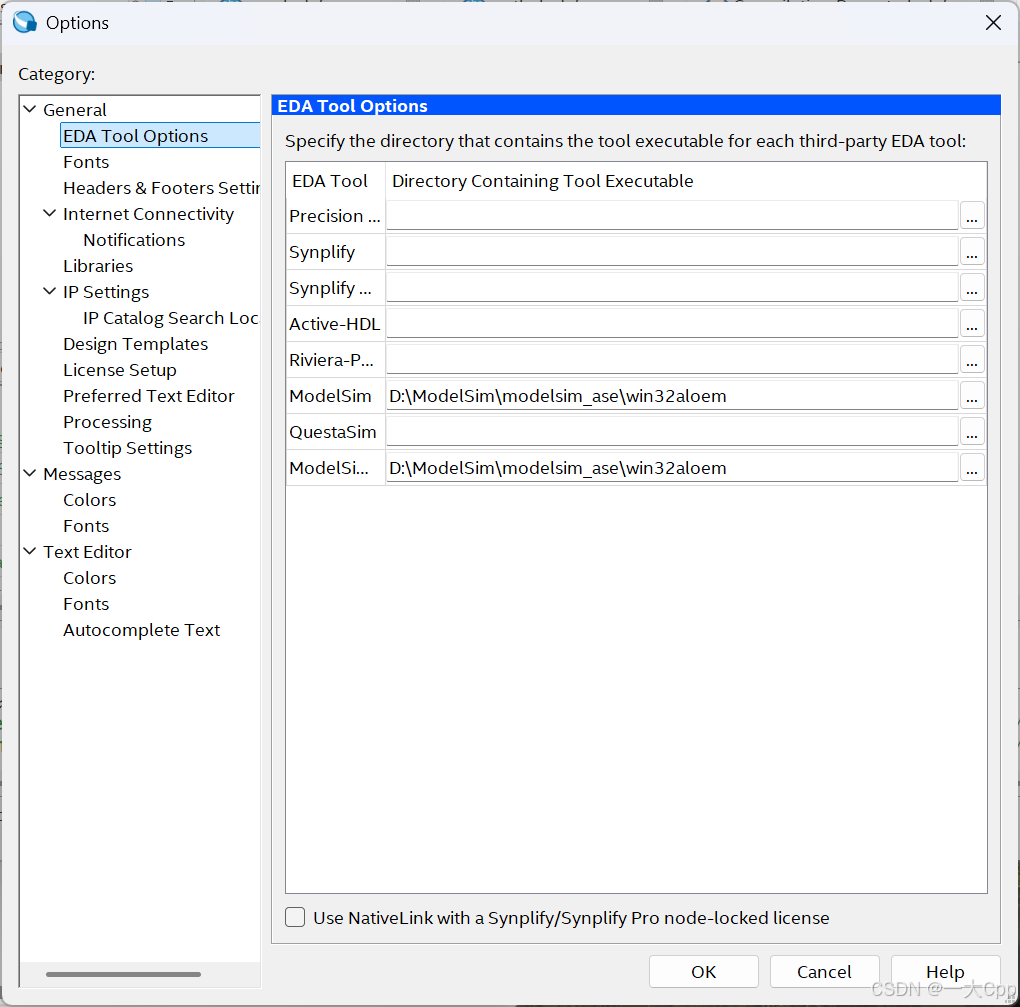

  4. 配置仿真环境

    点击Tools-->Options-->EDA ToolsOptions选项,配置ModelSim环境,如果Modelsim版本为INTEL FPGA Edition,那么文件地址应为安装文件内........\modelsim_ase\win32aloem,如图所示。

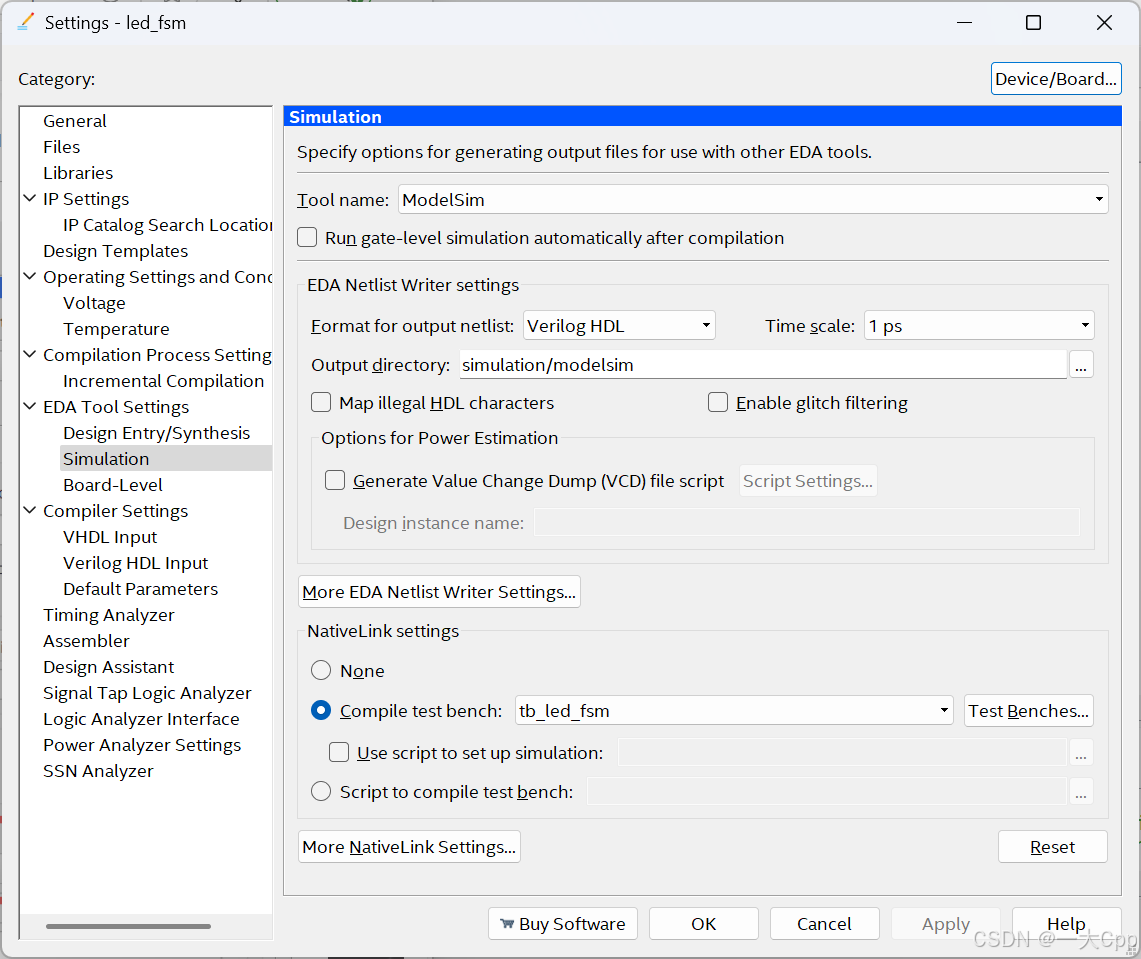

  5. 配置仿真文件,点击Assignments-->Settings

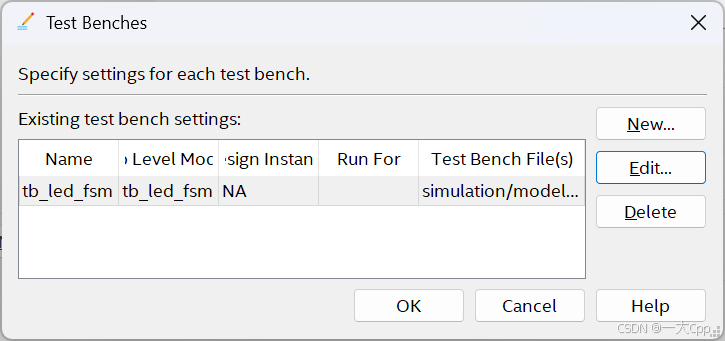

  6. 选择上面的Compile test bench点击后面Test Bench进入选择,点击New新建

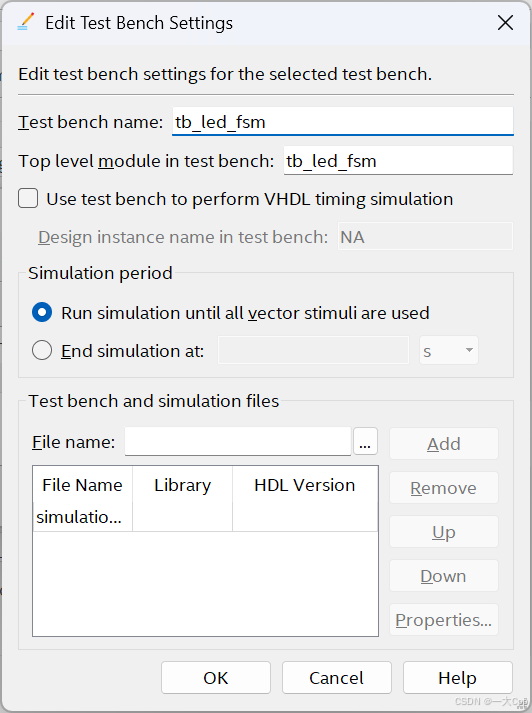

  7. 按照顺序先编辑名字,然后浏览刚才的.vt文件,最后点击Add添加达到如下图效果,再点击OK

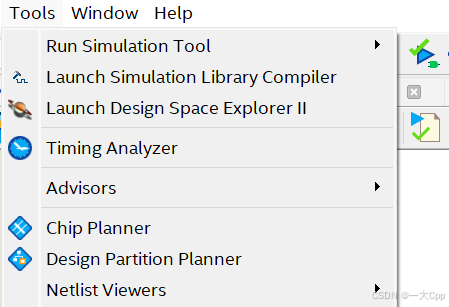

  8. 点击Tools-->Run Simulation Tool-->RTL Simulation开始进行仿真

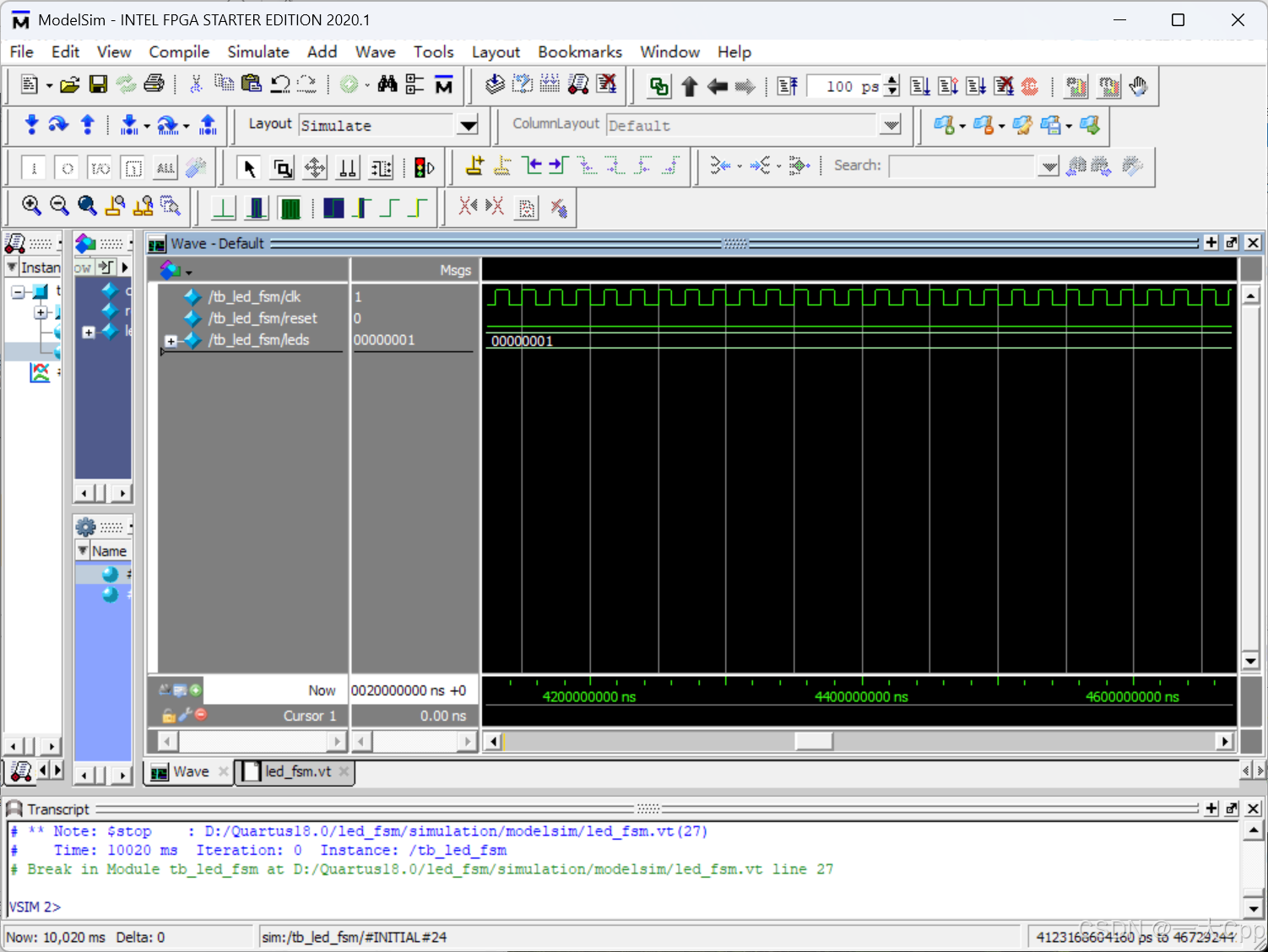

仿真结果

第二章 CPLD和FPGA芯片的主要技术区别是什么?它们各适用于什么场合?

2.1 主要技术区别

  1. 结构
    CPLD:基于查找表(LUT)和可编程连线的简单结构,逻辑资源较少。
    FPGA:基于查找表(LUT)和可编程连线的复杂结构,逻辑资源丰富,支持大规模设计。
  2. 编程方式
    CPLD:通常使用一次性可编程(OTP)技术,编程后不可擦除。
    FPGA:使用SRAM配置,可多次擦写和重新编程。
  3. 速度和性能
    CPLD:延迟较低,适合高速简单逻辑。
    FPGA:延迟较高,但支持复杂的逻辑设计。
  4. 成本和功耗
    CPLD:成本较低,功耗较低。
    FPGA:成本较高,功耗较高。

2.2 适用场合

CPLD

  1. 适合简单的逻辑设计和组合逻辑。
  2. 适合需要低延迟和低功耗的场合。
  3. 适合需要一次性编程的场合。

FPGA

  1. 适合复杂的逻辑设计和大规模数字系统。
  2. 适合需要频繁更新和调试的场合。
  3. 适合需要高性能计算的场合。

第三章 HDLBits学习

通过访问HDLBits以及HDLBits中文导学网站,完成组合逻辑(combinational logic)中的各题目

3.1四位右移寄存器

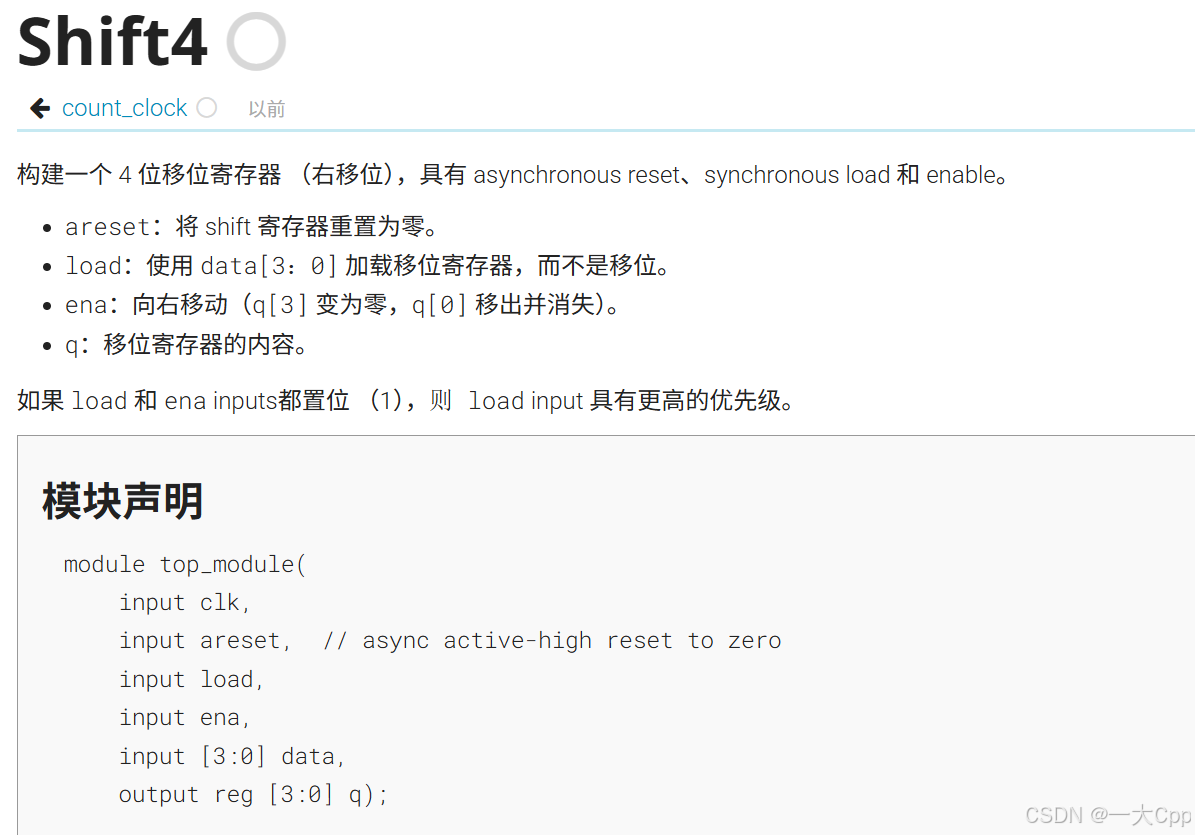

  1. 题目

  2. 代码实现

cpp 复制代码
module top_module(
    input clk,
    input areset,  // async active-high reset to zero
    input load,
    input ena,
    input [3:0] data,
    output reg [3:0] q);
// 异步复位,同步加载和移位
always @(posedge clk or posedge areset) begin
    if (areset) begin
        q <= 4'b0000; // 异步复位为0
    end else begin
        if (load) begin
            q <= data; // 同步加载
        end else if (ena) begin
            q <= {1'b0, q[3:1]}; // 右移一位,最高位清零
        end
        // 如果load和ena都无效,保持当前状态
    end
end

endmodule
  1. 提交结果

3.2 半加器

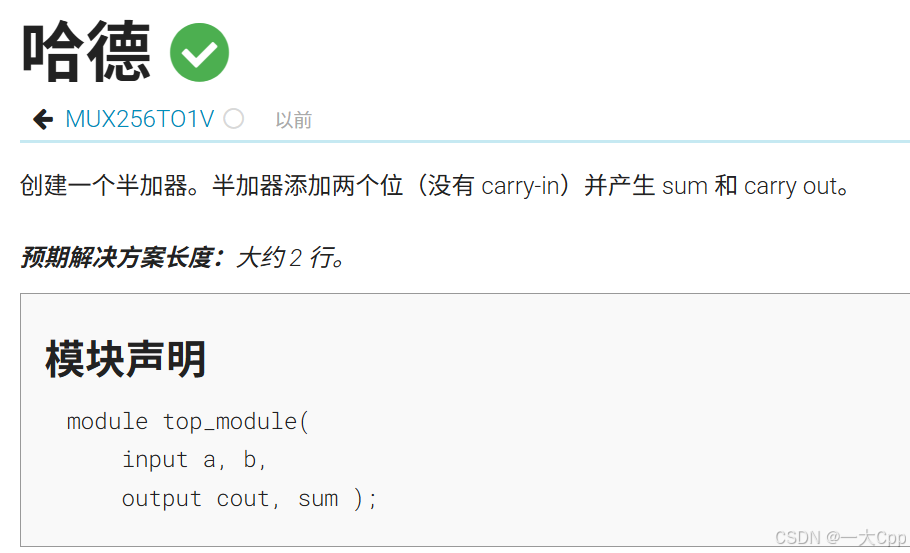

  1. 题目
  2. 代码实现
cpp 复制代码
module top_module(
    input a, b,
    output cout, sum
);
    assign sum = a ^ b;
    assign cout = a & b;
endmodule
  1. 提交结果

3.3 全加器

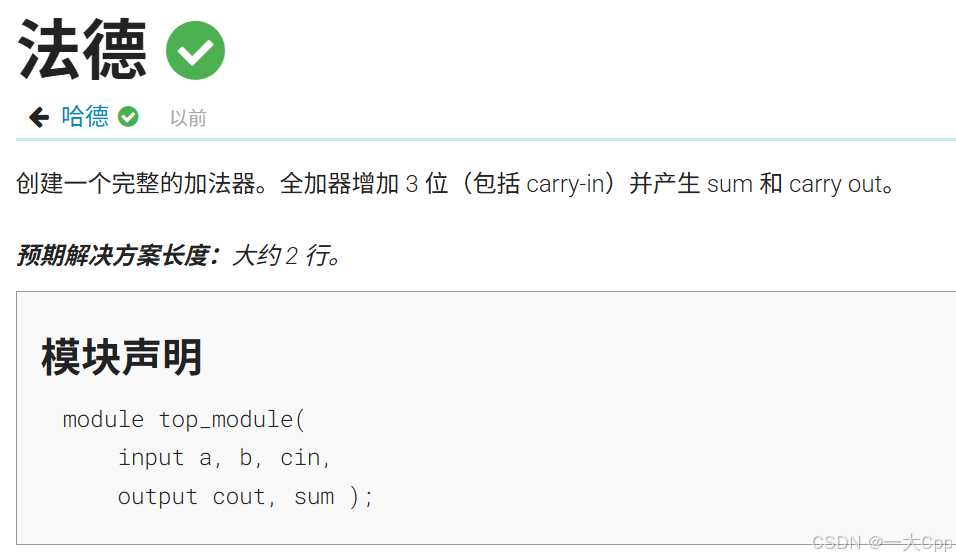

  1. 题目
  2. 代码实现
cpp 复制代码
module top_module(
    input a, b, cin,
    output cout, sum
);
    assign sum = a ^ b ^ cin;
    assign cout = (a & b) | (a & cin) | (b & cin);
endmodule
  1. 提交结果

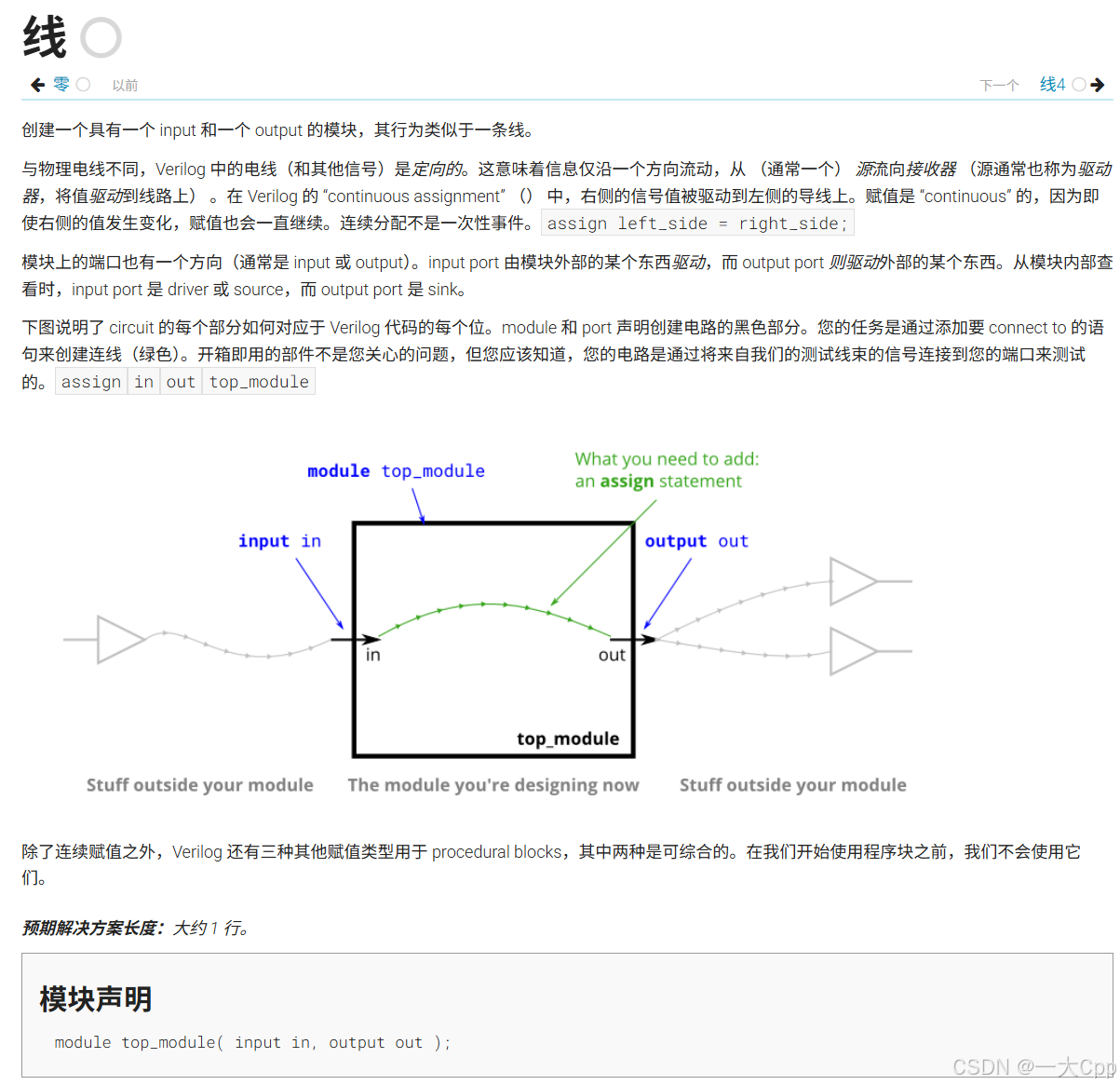

3.4 线材

  1. 题目
  2. 代码
cpp 复制代码
module top_module(
    input in,
    output out
);
    assign out = in;
endmodule

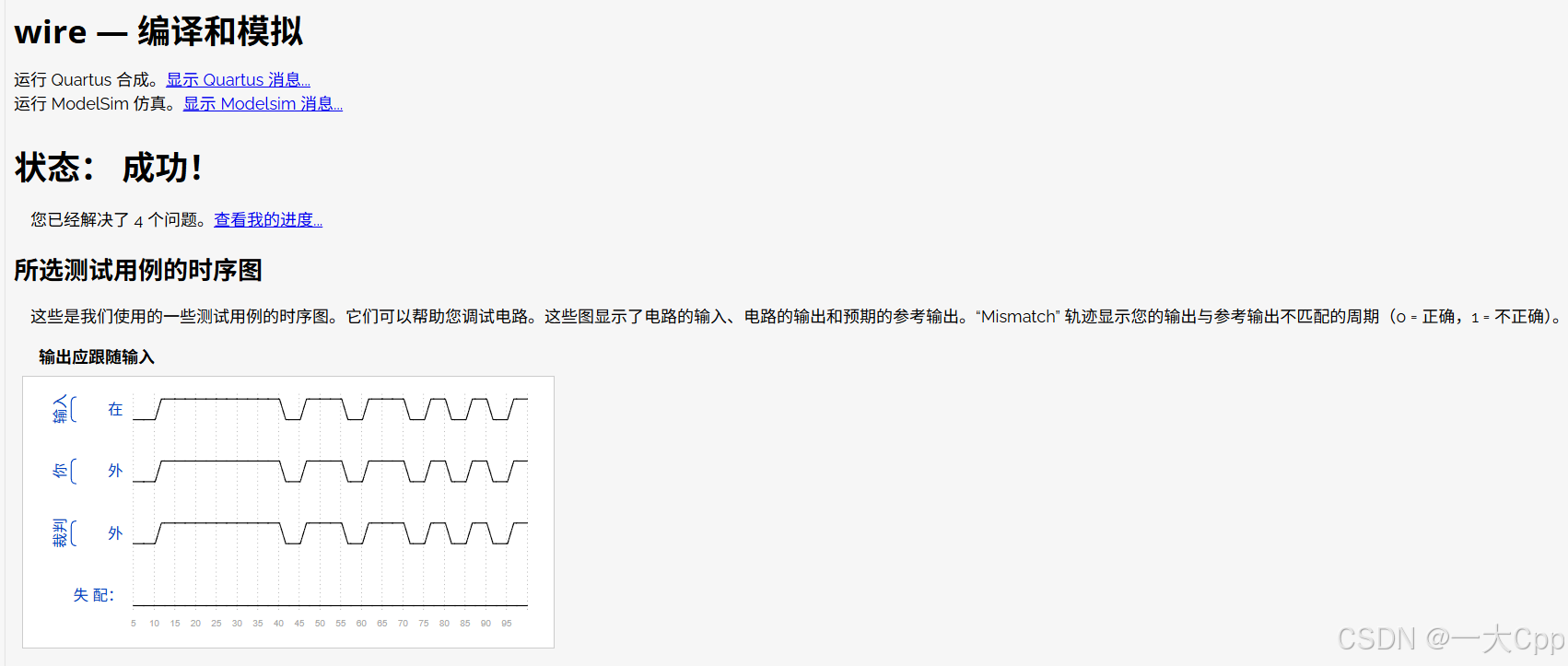

  1. 提交结果

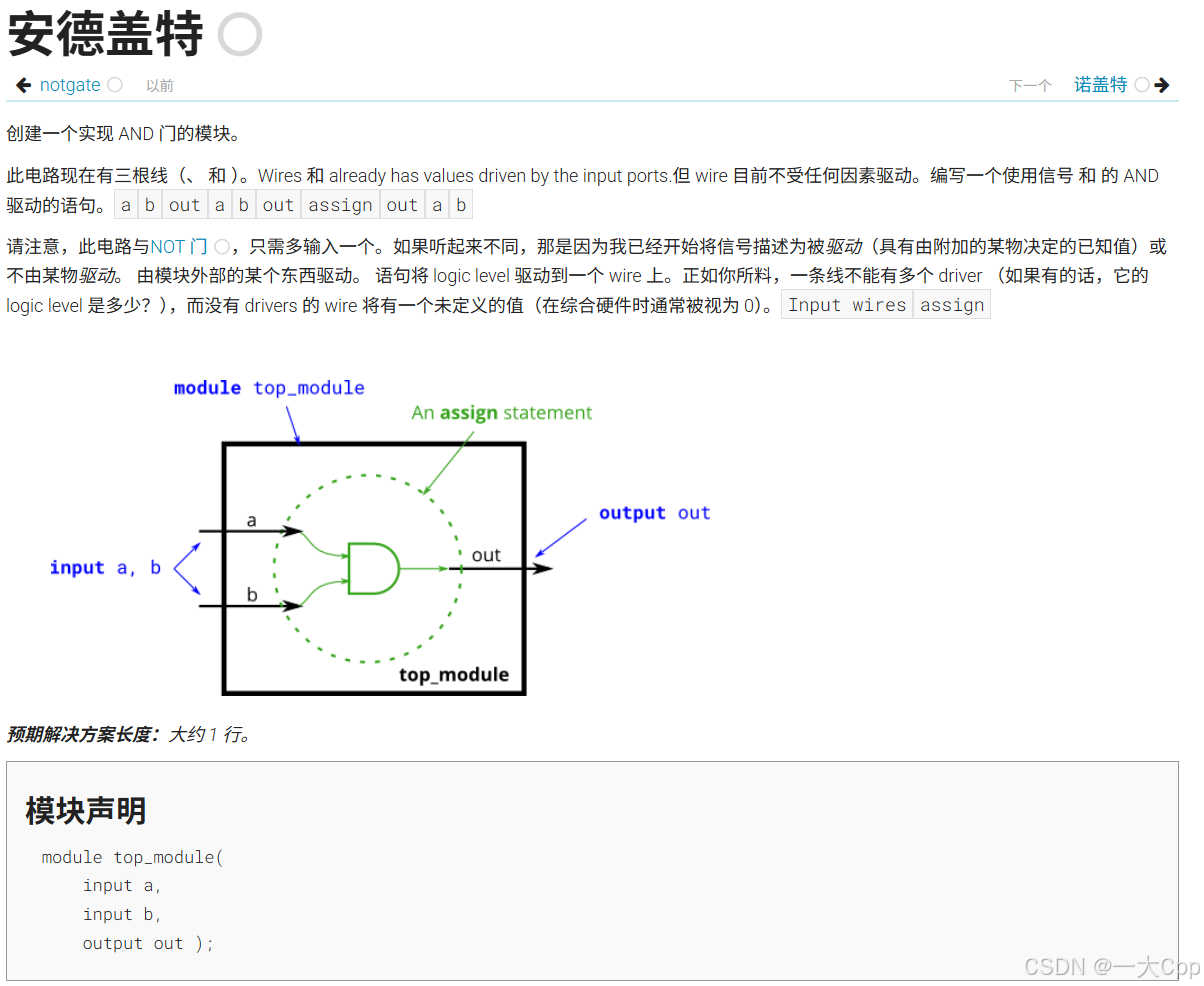

3.5 与门

  1. 题目
  2. 代码实现
cpp 复制代码
module top_module(
    input a,
    input b,
    output out
);
    assign out = a & b;
endmodule

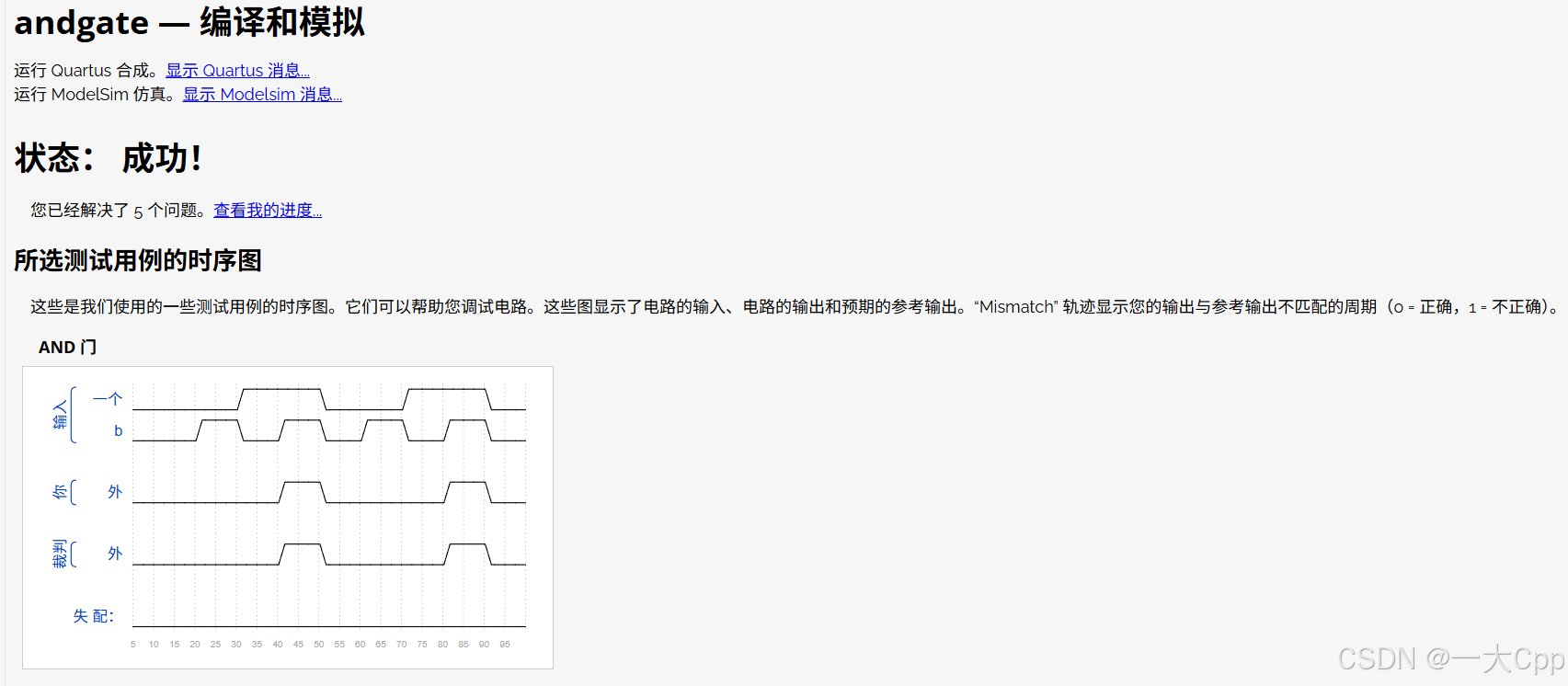

  1. 提交结果

参考资料

Quartus使用步骤及联合Modelsim仿真教程
FPGA基础入门【2】ModelSim官方免费版安装
quartus和modelsim联合仿真详细教程
