实验二 VLAN 的配置与应用

一、实验目的

  1. 熟悉 VLAN 和 PORT VLAN 的原理;
  2. 熟悉华为网络模拟器的使用;
  3. 掌握网络拓扑图的绘制;
  4. 掌握单交换机内 VLAN 的配置。

二、实验设备

PC、华为模拟器 ENSP。

三、实验步骤

知识准备:VLAN 和 PORT VLAN 的概念,华为模拟器 ENSP 的使用方法。

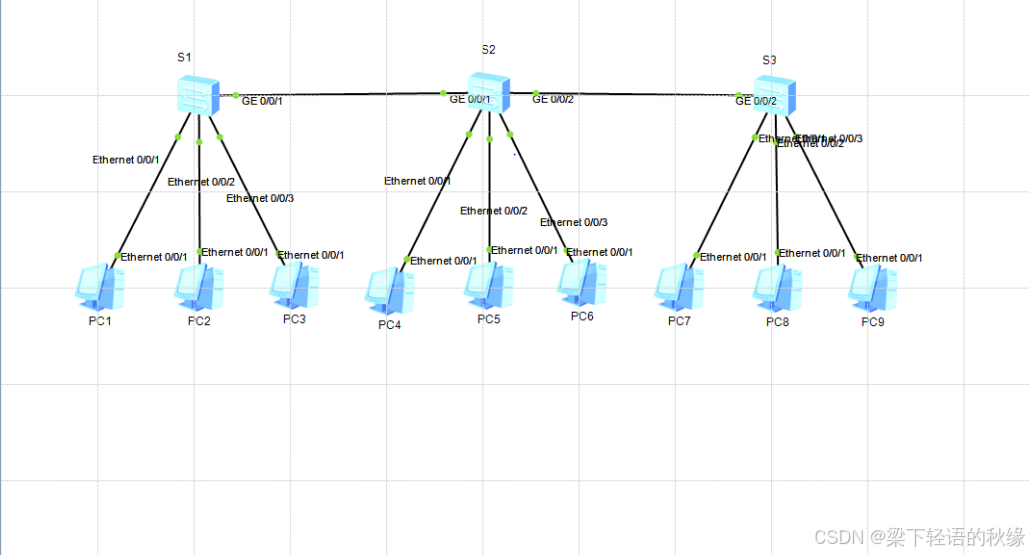

1. 绘制网络拓扑图;

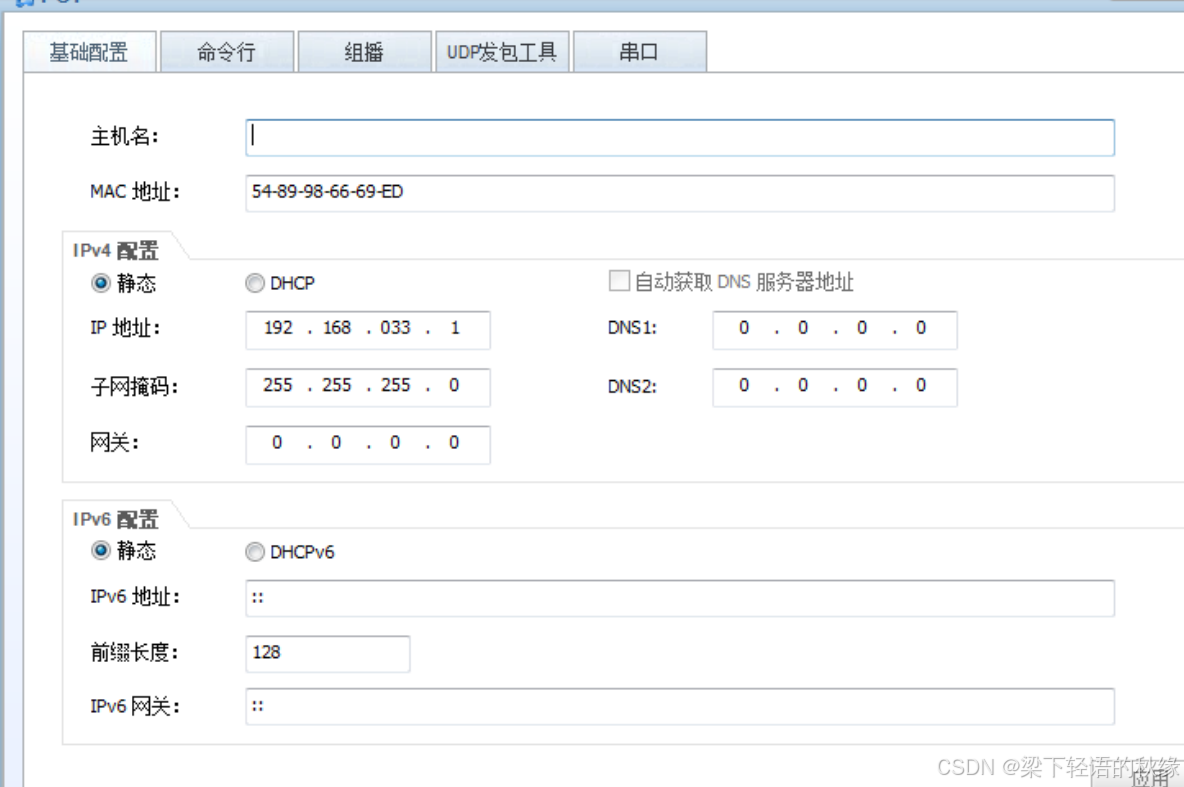

2. 设置主机的 IP 地址;

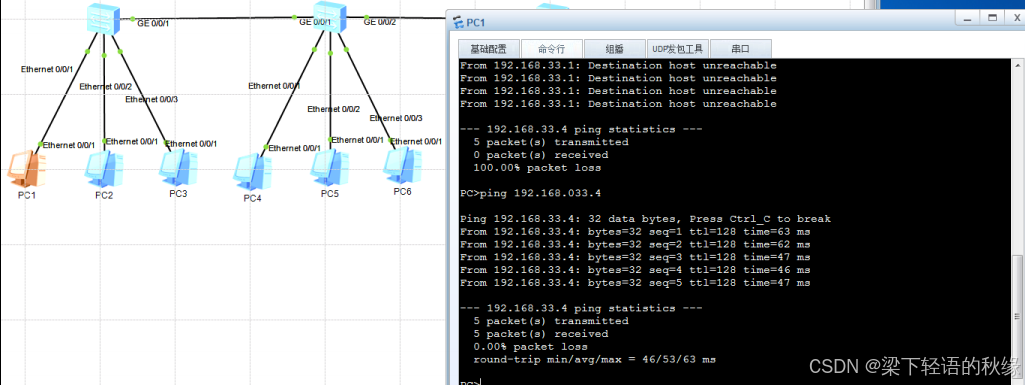

3. 测试主机之间的连通性;

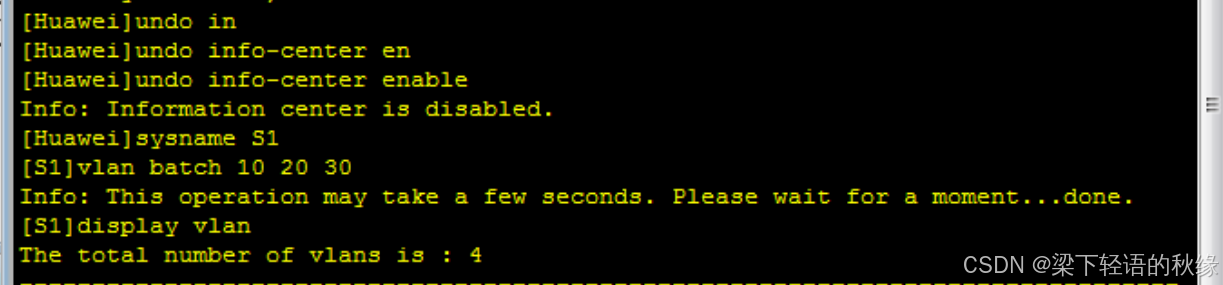

4. 设置交换机名称,关闭消息中心;

5. 创建 VLAN;

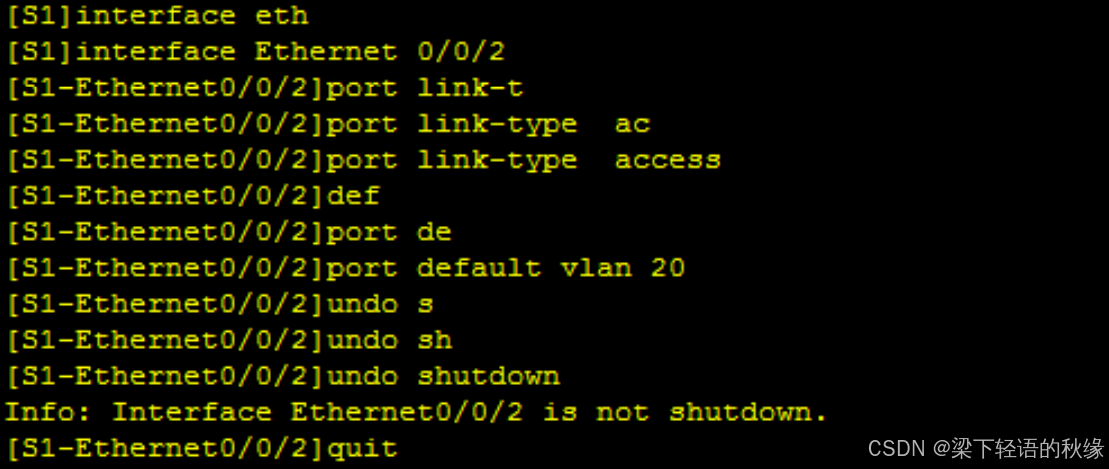

6. 将不同接口加入相同或不同 VLAN;

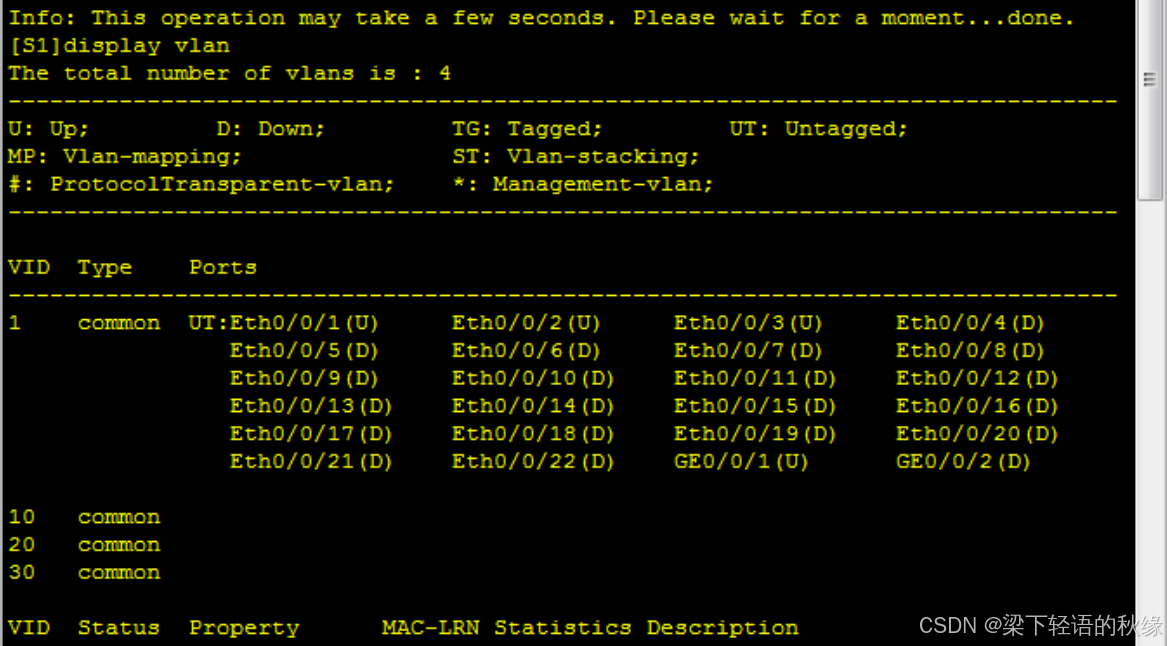

7. 查看 VLAN 配置情况;8. 测试主机之间的连通性。

8. 测试主机之间的连通性。

四、实验总结

如何删除 VLAN

实现方法

使用命令 undo vlan vlan-id 删除 VLAN。
注意事项

删除 VLAN 前需先移除所有关联端口,否则会报错。

如何从 VLAN 中移除端口

实现方法

  • 若端口为 access 模式 ,使用命令 undo port default vlan

  • 若端口为 trunk 模式 ,使用命令 undo port trunk allow-pass vlan

不同 VLAN 间如何通信

实现方法

VLAN 是二层隔离的,需通过三层设备(如路由器或三层交换机)实现通信。

  • 在路由器上为每个 VLAN 配置一个逻辑接口(子接口),并通过一条物理链路连接到二层交换机。

  • 数据经路由器进行三层转发,实现 VLAN 间通信。
