在蓝牙语音通信领域，音频连接的灵活转移以及外呼功能的顺畅实现是提升用户体验的关键。随着蓝牙设备的广泛普及，如蓝牙耳机、蓝牙音箱与手机、车载设备等的连接应用，这些功能的重要性愈发凸显。本文将围绕蓝牙协议规范中 4.16 - 4.18 节的内容，详细解析音频连接向 HF 转移、音频连接向 AG 转移以及由 HF 提供号码发起外呼的相关流程、前提条件和信令交互。

一、核心功能矩阵

|----------|---------------|-------------|----------|
| 功能模块 | 控制指令 | 影响状态 | 耗时要求 |
| 音频转HF | AT+CHLD=1 | TRANSFER_HF | <500ms |
| 音频转AG | AT+CHLD=0 | TRANSFER_AG | <300ms |
| HF发起拨号 | ATD[number] | CALL_SETUP | 网络依赖 |

二、音频连接向 HF 转移

2.1 转移概述

在进行中的通话里，音频路径能够从 AG 转移到 HF。这一过程实际上是 "音频连接建立" 流程的一种特殊情况。转移由用户在 HF 或者 AG 上的操作触发，最终会促使 HF 或者 AG 发起 "音频连接建立" 流程，将当前通话的音频路径路由到 HF。

2.2 前提条件

服务层连接：AG 和 HF 之间必须存在正在进行的服务层连接。若此连接不存在，发起 "音频连接向 HF 转移" 流程的一方需按正确流程自主建立服务层连接。
通话状态：AG 中存在正在进行的通话，且音频路径已路由到 AG 端。

2.3 适用情况

该流程仅适用于 HF 和 AG 之间当前没有建立音频连接的情况。因为若音频连接已经存在，就无需执行此流程，默认 AG 的音频路径已路由到 HF。

2.4 转移流程

当用户在 HF 或 AG 上发起操作后，相应设备会启动 "音频连接建立" 流程。具体步骤如下：

设备检查服务层连接是否存在，若不存在则进行建立。
发起音频连接建立请求，通过蓝牙协议中的相关信令进行交互。
将当前通话的音频路径从 AG 切换到 HF，确保音频数据能够正确传输。

2.5 注意事项

**无现有音频连接：**如果HF与AG之间已经存在音频连接，则无需进行音频连接转移，因为此时AG的音频路径已经路由到HF。
**服务级连接的重要性：**服务级连接是音频连接转移的前提条件。没有有效的服务级连接，音频连接转移将无法进行。

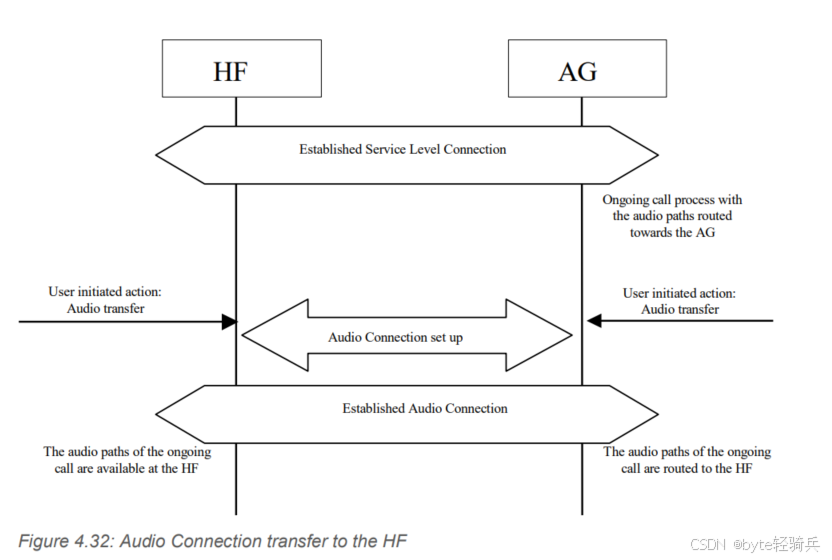

2.6 示例图

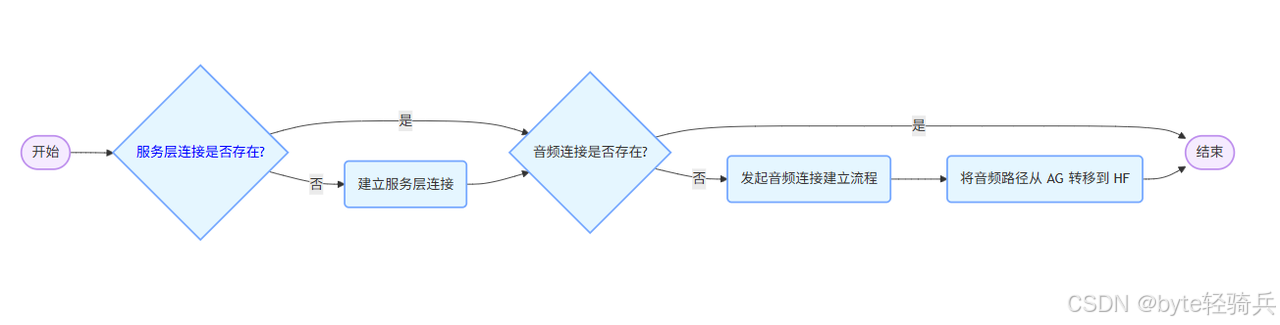

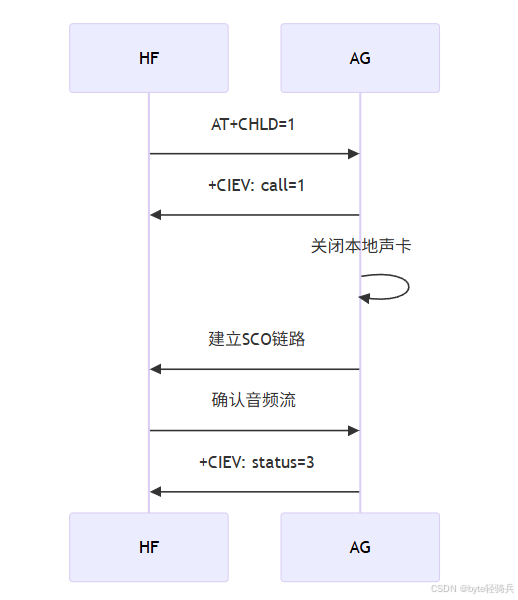

技术实现流程

三、音频连接向 AG 转移

3.1 转移概述

正在进行的通话的音频路径可以从 HF 转移到 AG。这一过程是 "音频连接释放" 流程的一种特殊情况。转移可由 HF 端的用户操作、AG 端的内部事件或用户操作触发，最终会促使 HF 或 AG 发起 "音频连接释放" 流程，同时保持当前通话并将音频路径路由到 AG。

3.2 前提条件

通话进行中：AG 中存在正在进行的通话。
音频连接：通过 AG 和 HF 之间建立的音频连接，HF 可以获取正在进行通话的音频路径。

3.3 特殊情况处理

若 HF 发起 "音频连接向 AG 转移" 流程后，AG 自主移除了现有的服务层连接，那么在当前通话结束后，AG 应尝试重新建立服务层连接。

3.4 转移流程

用户在 HF 或 AG 上发起操作，触发转移流程。
相应设备发起 "音频连接释放" 流程，通过信令通知对方。
释放 HF 端的音频连接，并将音频路径重新路由到 AG。
若服务层连接被移除，在通话结束后 AG 尝试重新建立。

3.5 注意事项

服务级连接的维护：如果由于HF发起的"音频连接转移至AG"程序导致现有服务级连接被AG自主移除，AG应在当前通话结束后尝试重新建立服务级连接。
音频路径的可用性：在进行音频连接转移之前，需要确保HF与AG之间已经建立了音频连接，并且HF设备上存在正在进行的通话音频路径。

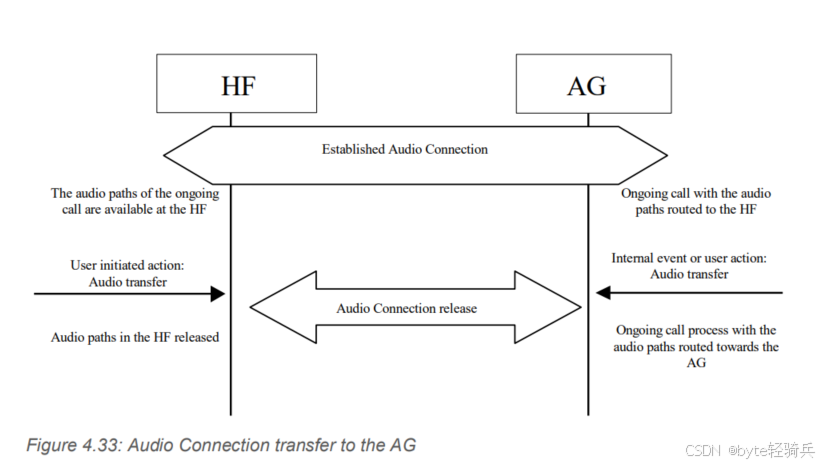

3.6 示例图

四、通过HF提供号码拨打电话

4.1 外呼概述

通过HF提供号码拨打电话是指用户可以通过HF设备输入电话号码，并由HF设备将号码发送给AG设备进行拨号。这一功能使得用户无需直接操作手机即可实现拨打电话的操作，提高了通话的便捷性。

4.2 前提条件

服务层连接：AG 和 HF 之间必须存在正在进行的服务层连接。若不存在，HF 需按照正确流程自主建立服务层连接。
触发条件：用户通过在HF设备上输入电话号码并按下拨号键来触发拨号操作。HF设备将接收到的电话号码发送给AG设备进行处理。

4.3 外呼流程

①发起阶段

HF 检查服务层连接，若不存在则进行建立。
HF 向 AG 发送 ATDdd...dd; 命令，其中 "dd...dd" 为目标电话号码。
AG 接收到命令后，使用该电话号码启动通话建立流程，并发送 +CIEV 结果码（callsetup = 2）给 HF，通知其通话建立已成功发起。

②连接过程

若未建立音频连接，AG 在通话建立流程开始后立即建立合适的音频连接，并将外呼的音频路径路由到 HF。
当 AG 得知对方开始振铃时，发送 +CIEV 结果码（callsetup = 3）给 HF。若无线网络未向 AG 提供对方振铃的指示，AG 可不发送此指示。

**③ 通话建立：**当通话成功连接后，AG 发送 +CIEV 结果码（call = 1）给 HF。

**④ 异常处理：**若正常的外呼建立流程因任何原因中断，AG 发送 +CIEV 结果码（callsetup = 0）给 HF 通知此情况。

4.4 三方通话情况

若 AG 支持 "三方通话" 功能，且已有一个通话正在进行，执行此流程会将新的通话呼叫到第三方，同时将当前正在进行的通话保持。

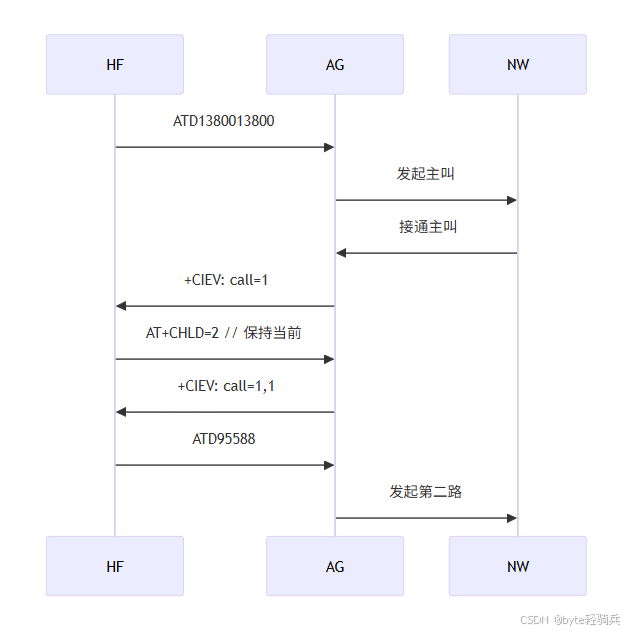

三方通话时序：

状态管理矩阵：

|----------|------------|--------------|
| 当前状态 | 新拨号动作 | 结果状态 |
| IDLE | ATD | CALL_ACTIVE |
| ACTIVE | ATD+CHLD=2 | CALL_WAITING |
| WAITING | ATD | CONFERENCE |

4.5 注意事项

服务级连接的重要性：与音频连接转移类似，服务级连接是通过HF提供号码拨打电话的前提条件。没有有效的服务级连接，拨号操作将无法进行。
拨号命令的格式：ATDdd...dd;命令是蓝牙HFP协议中规定的拨号命令格式。HF设备需要按照这一格式封装电话号码，并发送给AG设备进行处理。
拨号状态的通知：AG设备需要及时向HF设备通知拨号状态，以便用户了解拨号进度和通话状态。

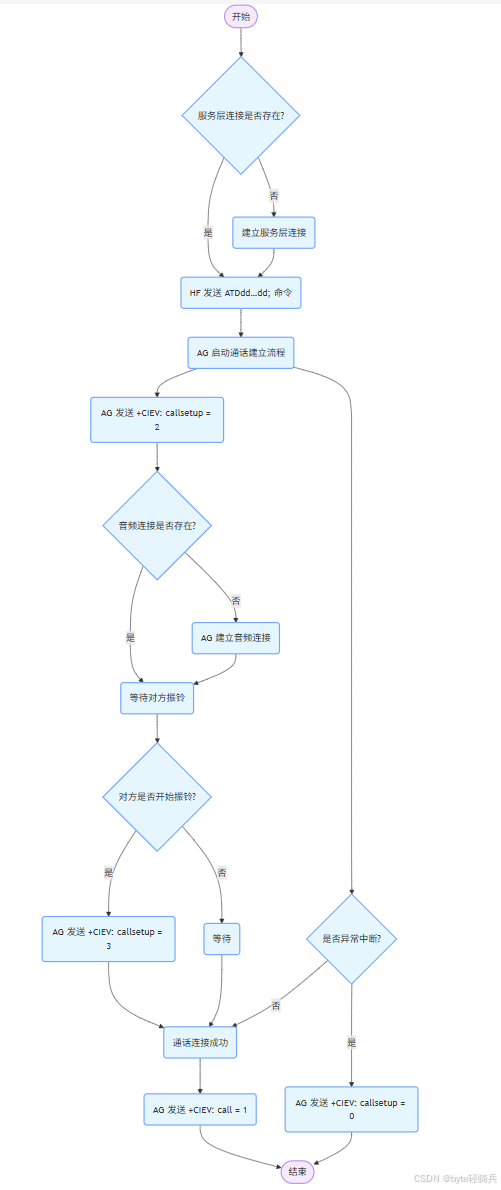

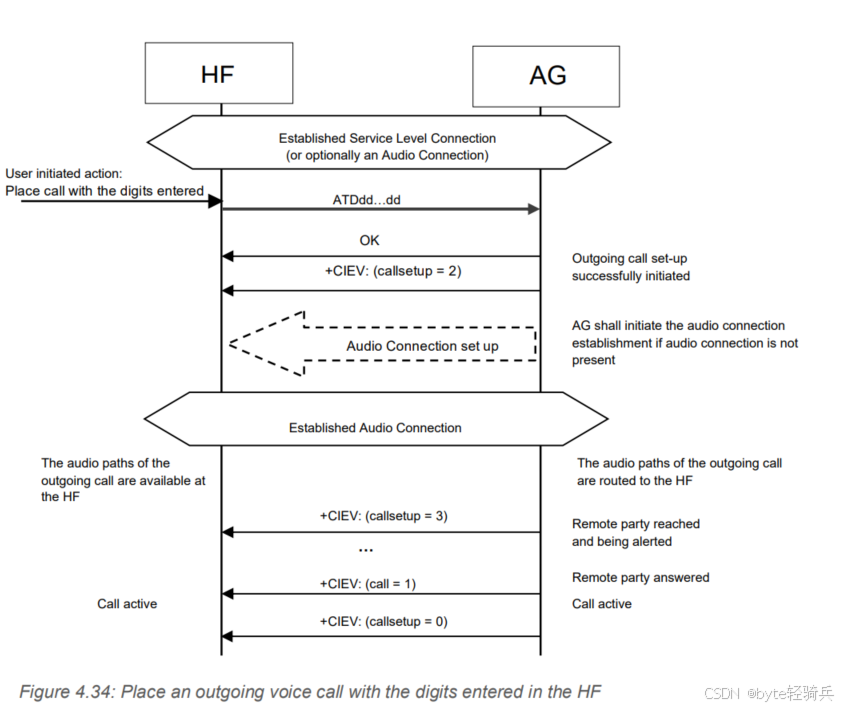

4.6 示例图

五、信令交互详解

5.1 +CIEV 结果码

+CIEV 结果码在整个流程中起着关键的状态通知作用。不同的参数值代表不同的通话状态：

callsetup = 0：表示通话建立流程中断。
callsetup = 2：表示通话建立已成功发起。
callsetup = 3：表示对方开始振铃。
call = 1：表示通话已成功连接。

5.2 ATDdd...dd; 命令

这是 HF 向 AG 发送的用于发起外呼的命令，其中 "dd...dd" 为目标电话号码。AG 接收到该命令后，会使用此号码启动通话建立流程。

六、工程实现中的挑战与解决方案

6.1 服务层连接建立问题

挑战：在音频连接转移或外呼流程中，若服务层连接建立失败，会导致后续流程无法正常进行。
解决方案：增加重试机制，在建立失败后进行多次尝试；同时，对失败原因进行详细记录和分析，以便针对性地解决问题。

6.2 音频连接稳定性

挑战：在音频路径转移过程中，可能会出现音频卡顿、中断等问题，影响通话质量。
解决方案：优化音频编解码算法，提高音频数据的传输效率；增加缓冲区机制，减少数据丢失和延迟。

6.3 信令交互可靠性

挑战：+CIEV 结果码和 ATDdd...dd; 命令等信令在传输过程中可能会丢失或出错，导致状态同步不一致。
解决方案：采用确认机制，发送方在发送信令后等待接收方的确认回复；同时，对信令进行加密和校验，确保数据的完整性。

七、测试与验证

7.1 功能测试

验证音频连接向 HF 转移和向 AG 转移的功能是否正常。
测试由 HF 提供号码发起外呼的流程是否能够正确执行。

7.2 兼容性测试

测试不同品牌、型号的 AG 和 HF 设备之间的兼容性，确保在各种设备组合下都能正常工作。

7.3 稳定性测试

长时间运行音频连接转移和外呼流程，检查是否会出现异常中断或不稳定的情况。

7.4 常用测试号码

|----------|-----------|----------|
| 号码类型 | 测试号码 | 用途说明 |
| 回声测试 | 800800800 | 音频回路验证 |
| 多方通话 | *43# | 会议功能测试 |
| 紧急呼叫 | 112 | 优先级测试 |

八、应用场景与优化建议

8.1 车载蓝牙场景

在车载蓝牙系统中，用户可以方便地将手机（AG）上的通话音频转移到车载音响（HF）上，或者从车载音响转移回手机。为了提升用户体验，可以优化音频切换的速度和稳定性，减少切换过程中的卡顿。

8.2 蓝牙耳机场景

当用户使用蓝牙耳机（HF）与手机（AG）进行通话时，若需要临时切换到手机听筒，可通过音频连接转移功能实现。建议增加操作提示和反馈，让用户更清晰地了解转移状态。

8.3 外呼优化

在由 HF 发起外呼时，可以提供更便捷的拨号界面和联系人管理功能，提高外呼的效率。同时，对通话记录进行详细保存和分类，方便用户查询和管理。

九、未来发展趋势

9.1 智能化

随着人工智能技术的发展，蓝牙设备可以实现更智能的音频连接转移和外呼功能。例如，根据用户的使用习惯和场景自动进行音频路径切换，智能识别电话号码并提供相关信息。

9.2 多设备协同

未来的蓝牙设备可能会支持与更多类型的设备进行协同工作，实现更复杂的音频连接转移和外呼场景。例如，同时与多个蓝牙耳机、音箱等设备进行连接和音频切换。

9.3 低功耗优化

为了延长设备的续航时间，蓝牙协议可能会进一步优化音频连接转移和外呼流程中的功耗，采用更节能的技术和算法。

十、总结

蓝牙语音通信中的音频连接转移和外呼功能是提升用户体验的重要组成部分。通过深入理解协议规范中的相关内容，蓝牙工程师可以在实际开发中更好地实现这些功能，并解决可能遇到的问题。同时，关注未来的发展趋势，不断优化和创新，将为蓝牙设备的应用带来更广阔的前景。在实际开发过程中，严格按照协议规范进行设计和测试，确保系统的稳定性和兼容性，为用户提供高质量的蓝牙语音通信服务。
