STM32——DAC转换

DAC简介

DAC,全称:Digital-to-Analog Converter,扑指数字/模拟转换器

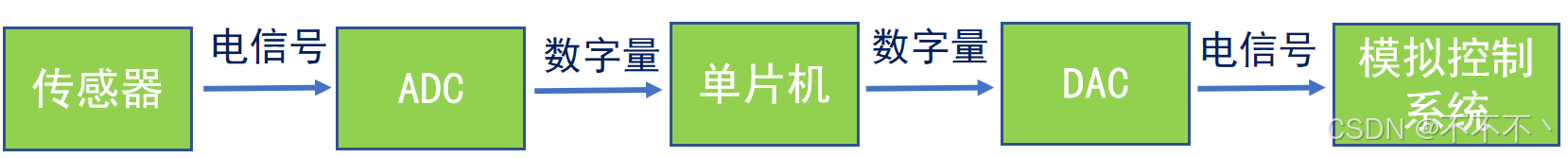

ADC和DAC是模拟电路与数字电路之间的桥梁

DAC的特性参数

1.分辨率: 表示模拟电压的最小增量,常用二进制位数表示,比如:8、12位等

2.建立时间:表示将一个数字量转换为稳定模拟信号所需的时间

3.精度: 转换器实际特性曲线与理想特性曲线之间的最大偏差

误差源:比例系统误差、失调误差、非线性误差

原因:元件参数误差、基准电压不稳定、运算放大器零漂等

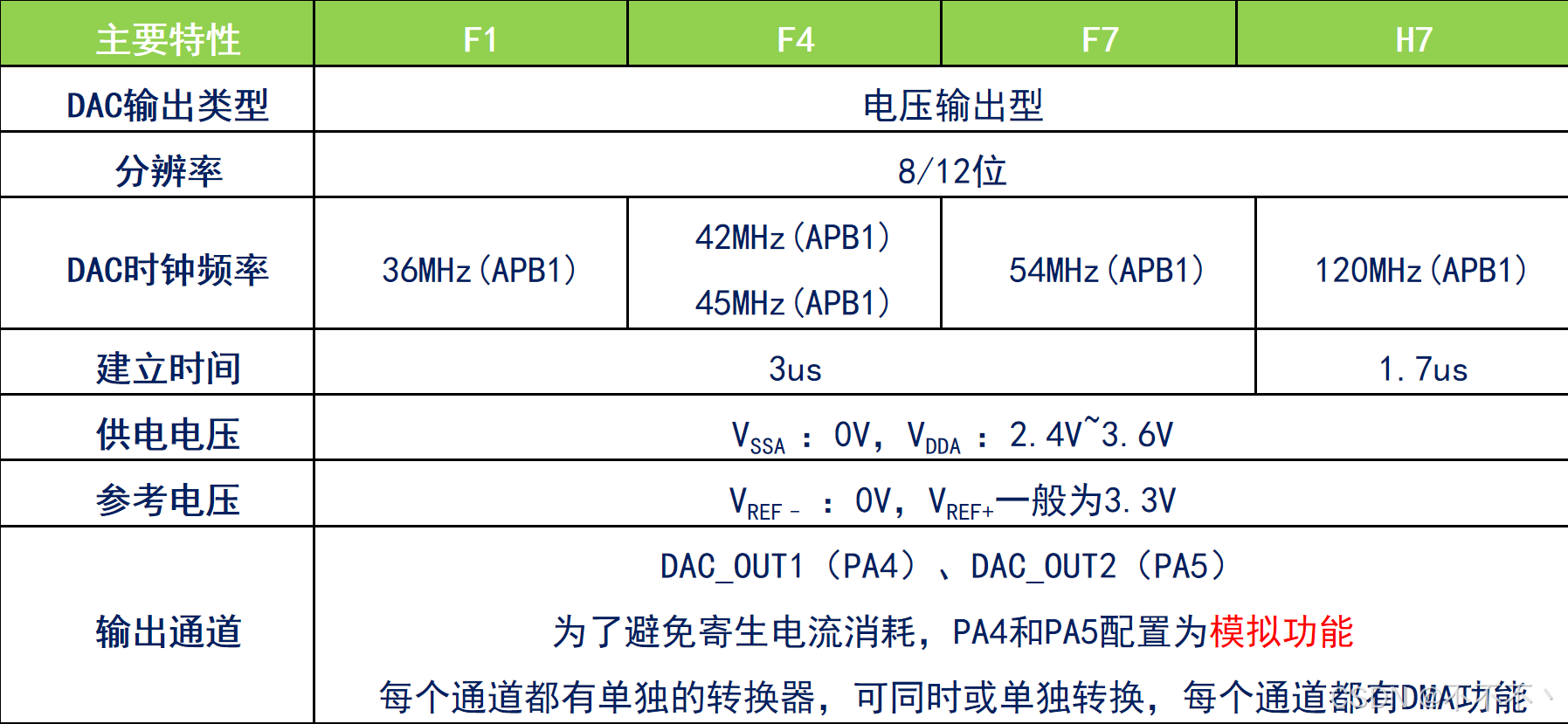

DAC的主要特性

DAC内部框图

①参考电压/模拟部分电压

②DA转换器

③输出通道

④数据输出寄存器

⑤数据保持寄存器

⑥控制逻辑(噪声波/三角波)

⑦DAC控制寄存器

⑧触发源

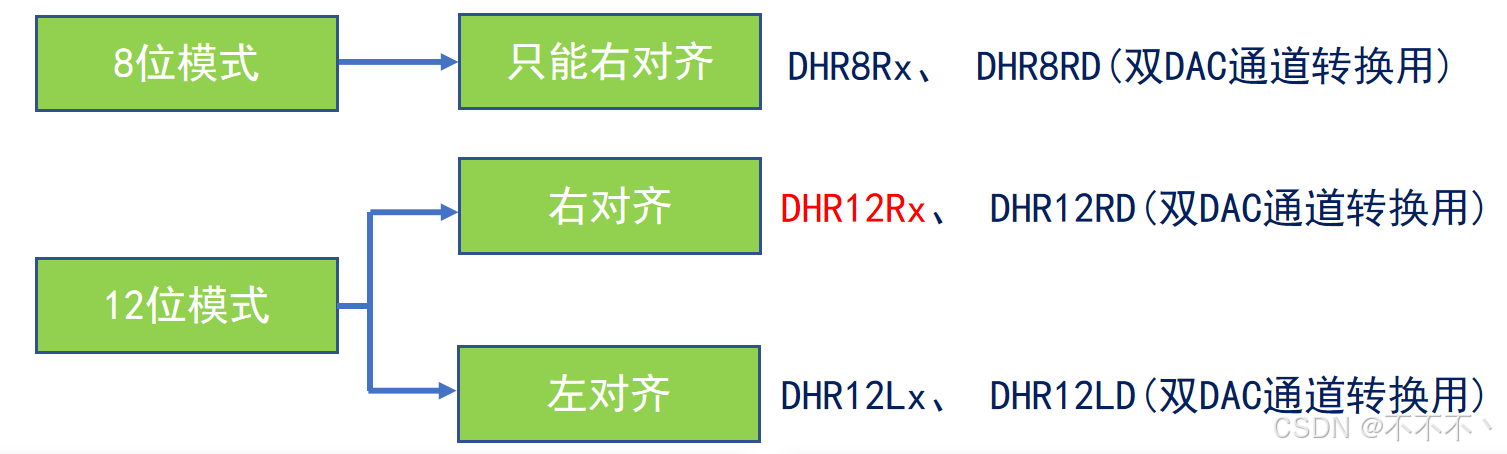

DAC数据格式

支持8/12位模式,一个九个寄存器

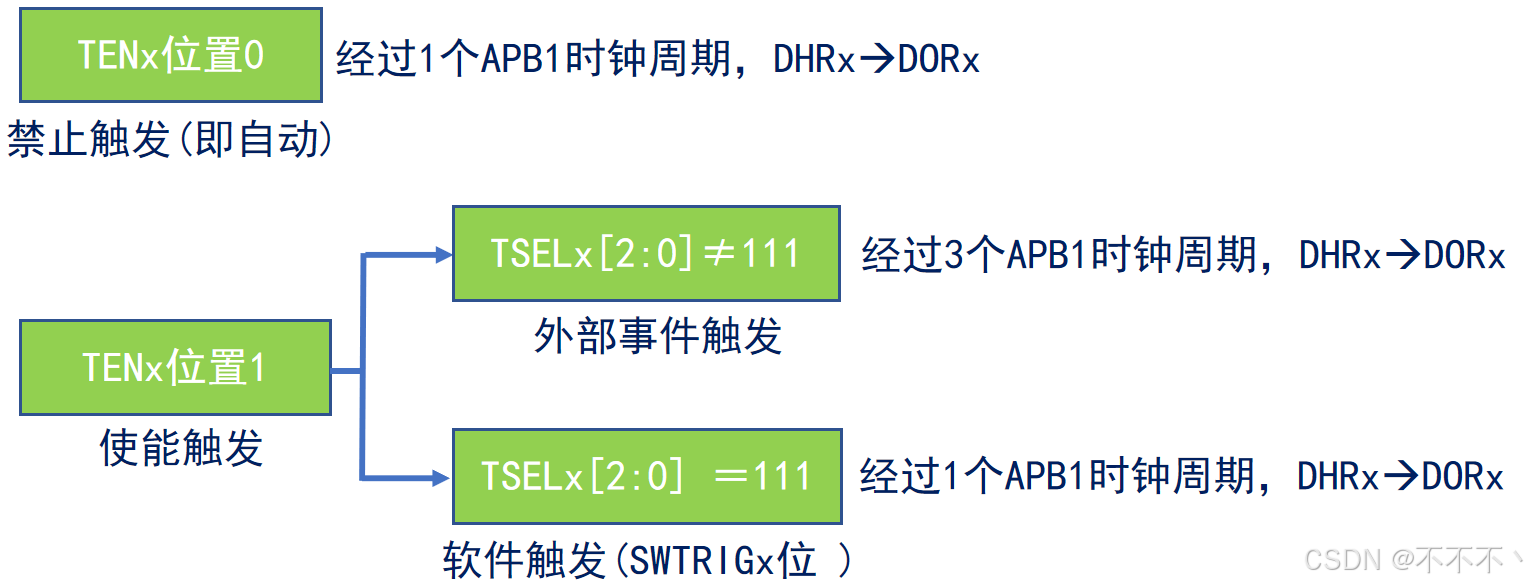

触发源

三种触发转换的方式:自动触发、软件触发、外部事件触发

寄存器(F1系列)

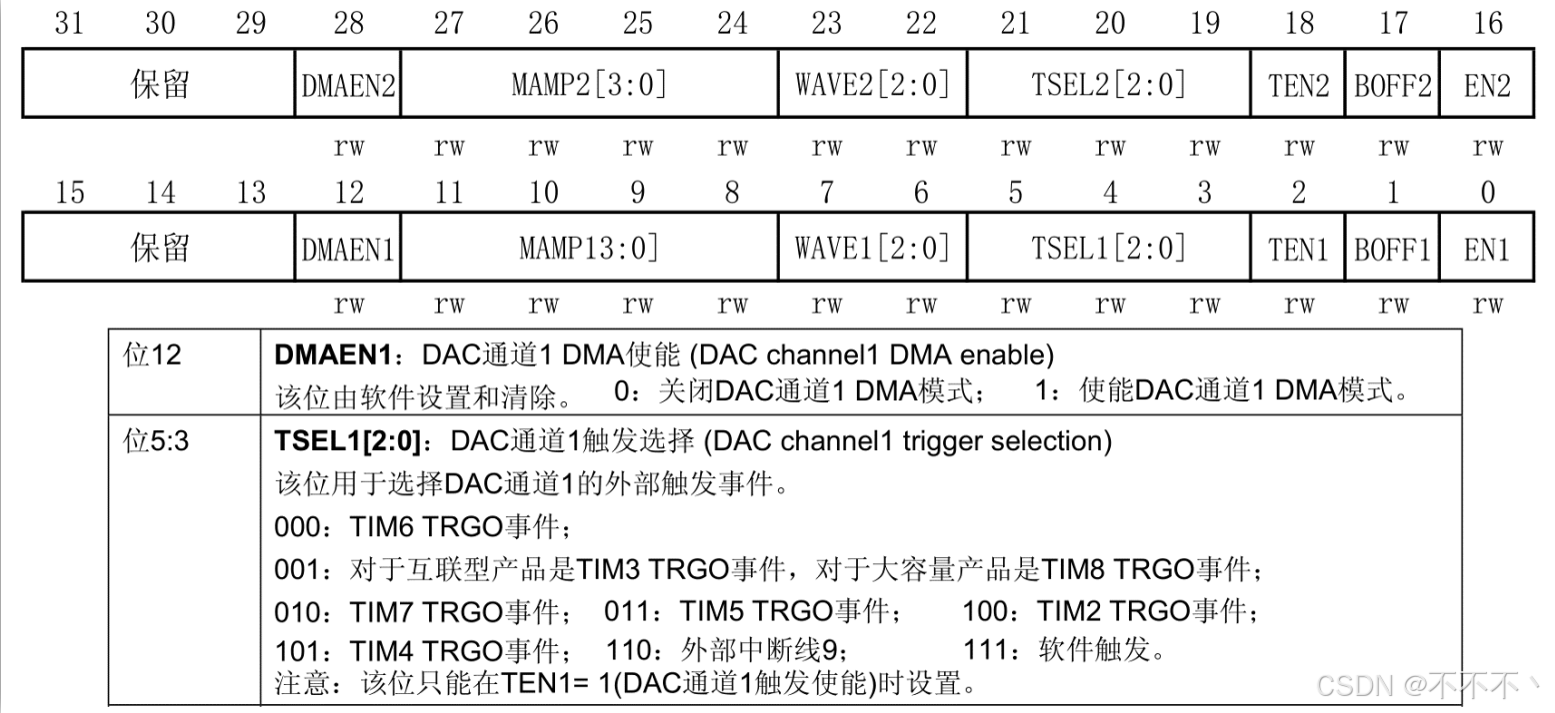

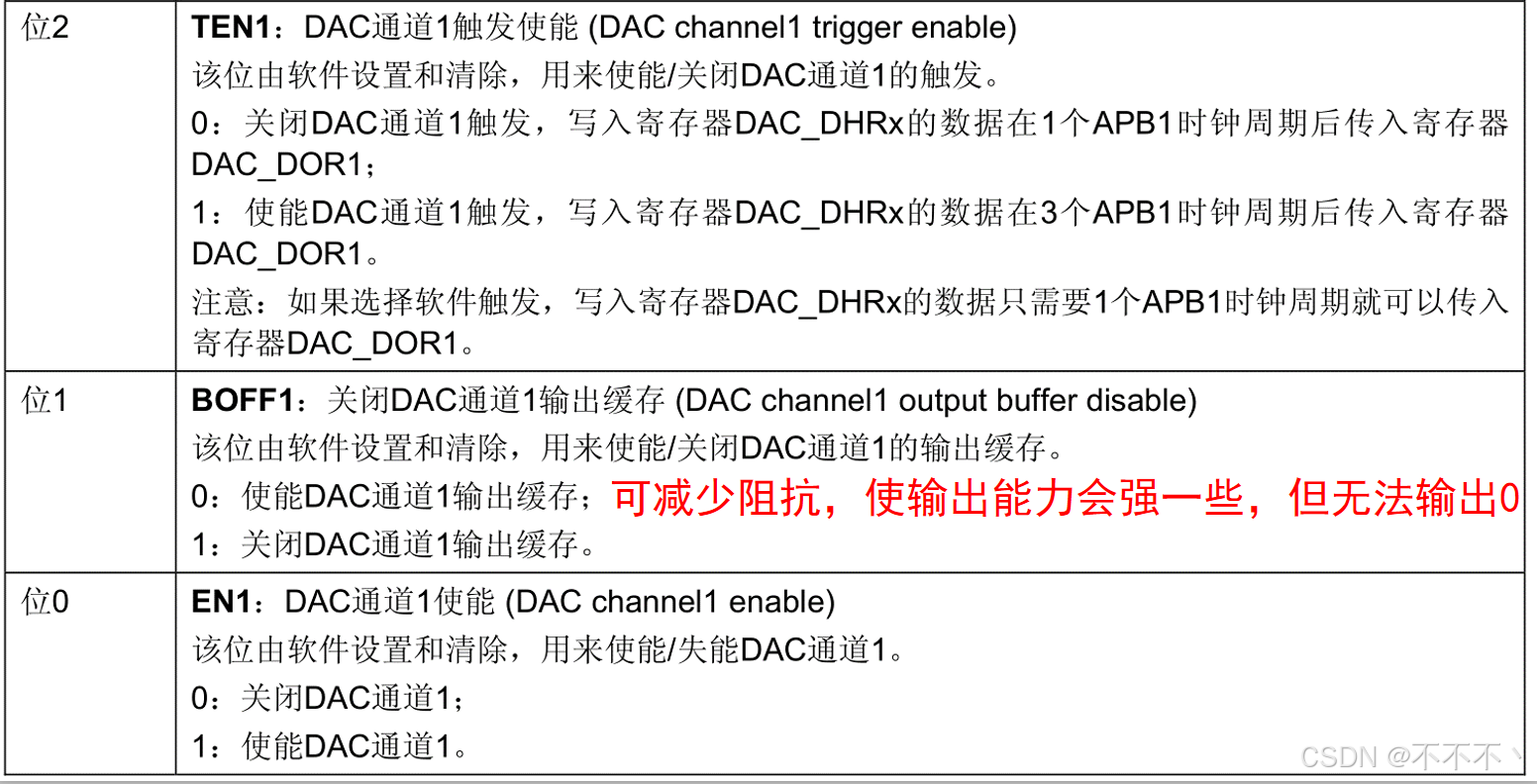

DAC控制寄存器(DAC_CR)

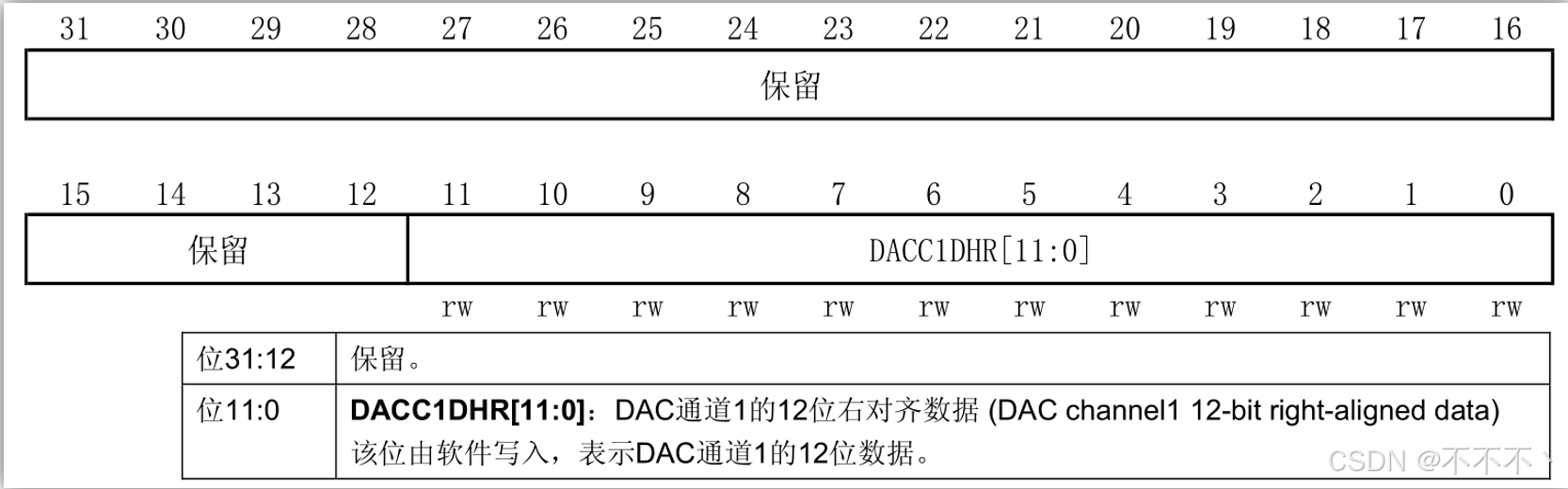

DAC通道1的12位右对齐数据保持寄存器(DAC_DHR12R1)

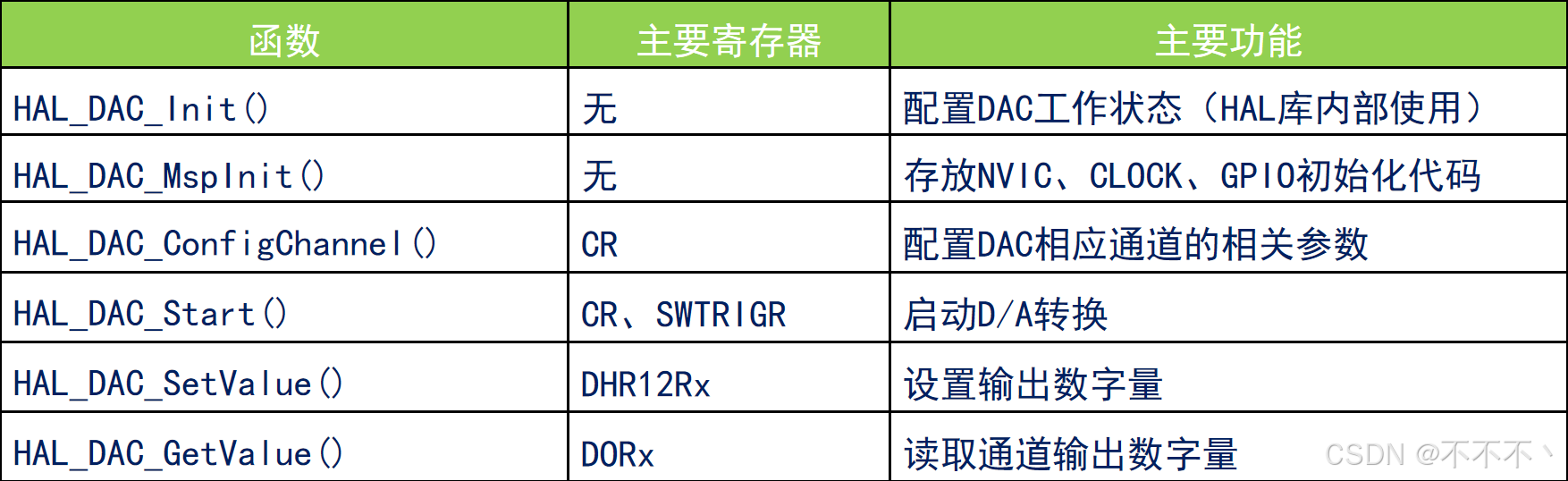

相关HAL库函数
