全国产V7-690T核心板/算法验证板/FPGA开发板

UD SOM-404全国产化信号处理模块既可以作为核心板使用,也可以单独使用。FPGA对外有80组GTY通过两个FMC连接器全部引出,多个模块可以级联使用,扩展信号处理能力。FMC连接器也满足标准规范,可以插入标准的FMC或FMC+子板。模块为100%国产化设计(同时也兼容进口器件),全部器件选择工业级和以上质量等级元器件,模块尺寸为143.5mm×74mm。

应用行业:

  1. 信道模拟、芯片验证、算法验证、Net FPGA
  2. 无线电监测与测向定位、软件无线电处理平台
  3. 通信、卫星、雷达、图像等信号处理
  4. 数据采集存储、波形生成与回放
  5. 高速接口控制、脉冲处理、测控仪器

产品特点:

  1. 国产化率100%,与进口器件兼容
  2. FPGA:可选配JFM7VX690、SMQ7VX690T、XC7VX690T
  3. DDR3:两组独立64bit宽,容量4Gbyte,速率1600MT/s
  4. 两个 FMC+ 连接器,共80路GTH、68对LVDS,LA、HA、HB都全互联,可适配各种FMC AD/DA卡,可适配国内外标准的各种FMC或FMC+子卡
  5. GTH速率:≥10Gbps
  6. 单电源+12V供电,(具有独立电源输入连接器接口);
  7. 使用50A电源对其供电,保证在FPGA全资源使用和高低温下工作稳定可靠
  8. 具有输入电压、电流监测功能
  9. 具有输入反接、过压、过流、过热保护功能
  10. 具有板载温度监测功能,支持1个2线风扇口管理
  11. 支持板载扩展FLASH(256Mbit数据存储)
  12. 可适配FMC/FMC+子卡完成1.5MHz~6GHz的高速采集和回放功能
  13. 可以搭载在3U VPX、3U PXIe载板上使用,单槽不超宽

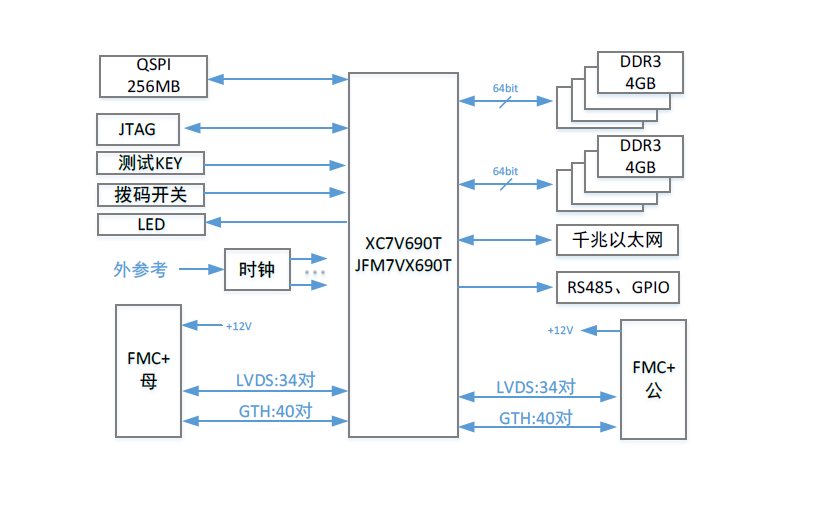

原理框图

主要技术参数:

产品配置:

  1. FPGA配置:国产、进口可选;
  2. DDR配置:每组2GB、4GB可选;
  3. FMC+连接器支持标准的FMC、FMC+子卡接入;
  4. FMC连接器也支持PCIe3.0×8接口的扩展;
  5. 千兆以太网接口,支持UDP/IP和TCP/IP协议

对外接口:

  1. GPIO口:分2组,分别为6路、2路,支持3.3V或5V,速率最高40MHz,方便两组4线SPI配置
  2. RS232口:2路标准RS232电平,速率最高120Kbps
  3. RS485口:2路半双工,速率最高12Mbps,兼容RS422电平
  4. 千兆网口:1路,RJ45连接器, 支持10M/100M/1000M BASE-T
  5. 外时钟接口:两个pex,外接参考时钟信号直接到时钟分配芯片
  6. 外接电源口:直流+12V
  7. 输出电源:支持输出(500mA电流)+12V或+3.3V供外接天线使用
  8. JTAG接口:6芯排针,有电平驱动和保护

其它特性:

  1. PCB 板尺寸:143.5mm×74mm
  2. DC +12V(±5%),功耗15~75W(根据FPGA的频率和使用资源消耗)
  3. 工作温度:‐20~+70℃、‐40~+85℃、‐55~+85℃可选

测试程序:

  1. FPGA的所有管脚已例化
  2. FPGA读写DDR3的IP、IBERT GTY、RS232/485/GPIO接口回环、获取板卡温度、千兆以太网PHY与计算机联通性UDP IP、LED跑马灯
