BGP分解实验·23——BGP选路原则之路由器标识

在选路原则需要用到Router-ID做选路决策时,其对等体Router-ID较小的路由将被优选;其中,当路由被反射时,包含起源器ID属性时,该属性将代替router-id做比较。

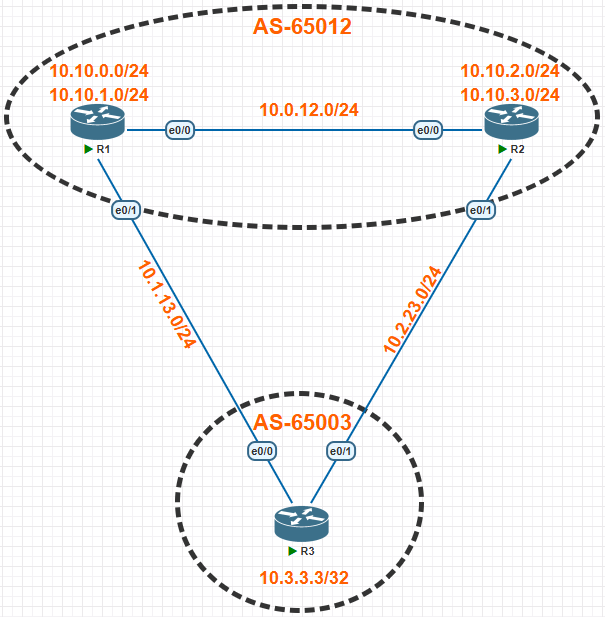

实验拓扑如下:

实验通过调整路由器R1和R2的router-id来体现通过修改不通router-id做出优选决策。

根据实验拓扑完成的基础实验配置R1如下:

复制代码
hostname R1
!
interface Loopback0
 ip address 10.10.0.1 255.255.255.0
!
interface Loopback1
 ip address 10.10.1.1 255.255.255.0
!
interface Ethernet0/0
 ip address 10.0.12.1 255.255.255.0
 no sh
!
interface Ethernet0/1
 ip address 10.1.13.1 255.255.255.0
 no sh
!
router bgp 65012
 network 10.10.0.0 mask 255.255.255.0
 network 10.10.1.0 mask 255.255.255.0
 aggregate-address 10.10.0.0 255.255.252.0 summary-only
 neighbor 10.0.12.2 remote-as 65012
 neighbor 10.0.12.2 next-hop-self
 neighbor 10.1.13.3 remote-as 65003
!

基础实验配置R2如下:

复制代码
hostname R2
!
interface Loopback2
 ip address 10.10.2.2 255.255.255.0
!
interface Loopback3
 ip address 10.10.3.2 255.255.255.0
!
interface Ethernet0/0
 ip address 10.0.12.2 255.255.255.0
 no sh
!
interface Ethernet0/1
 ip address 10.2.23.2 255.255.255.0
 no sh
!
router bgp 65012
 aggregate-address 10.10.0.0 255.255.252.0
 neighbor 10.0.12.1 remote-as 65012
 neighbor 10.0.12.1 next-hop-self
 neighbor 10.2.23.3 remote-as 65003
!

基础实验配置R3如下:

复制代码
hostname R3
!
interface Loopback0
 ip address 10.3.3.3 255.255.255.255
!
interface Ethernet0/0
 ip address 10.1.13.3 255.255.255.0
 no sh
!
interface Ethernet0/1
 ip address 10.2.23.3 255.255.255.0
 no sh
!
router bgp 65003
 network 10.3.3.3 mask 255.255.255.255
 neighbor 10.1.13.1 remote-as 65012
 neighbor 10.2.23.2 remote-as 65012
!

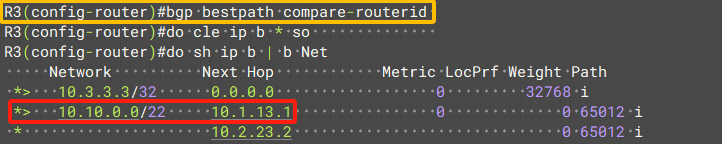

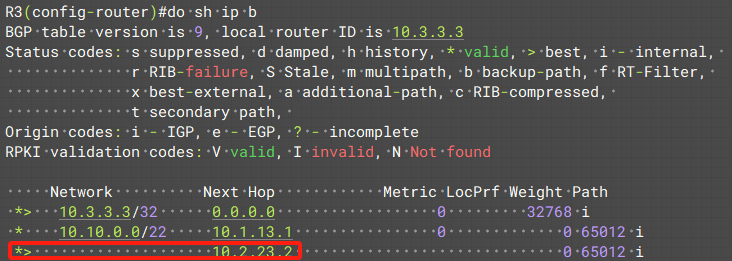

在R3上开启BGP比较router-id,跳过根据选路的默认规则,使用以下命令修改可以根据eBGP建立时间选路规则:

如果不修任何改默认规则,BGP的13条选路原则按次序检查属性如下:

  1. 优选权重(Weight)最大的路径;
  2. 优选本地优先级(LocPrf)最高的路径;
  3. 优选由本地路由器生产的(network/aggregate)路径;
  4. 优选AIGP度量属性较小的路径;
  5. 优选AS_PATH最短的路径;
  6. 优选路由来源最优的路径【IGP>EGP>不完整(重分布)】;
  7. 优选MED最小的路径;
  8. 优选外部路径(eBGP)次选内部路径(iBGP);
  9. 优选经由最小(优)IGP邻居的路径;
  10. 为去往eBGP时,优选最早(到目前为止持续时间最长的)路径;
  11. 优选邻居BGP RID最小的路径;
  12. 在使用路由反射器的配置中优选簇列表(Cluster_List)最短的路径;
  13. 优选邻居IP地址最小的路径。

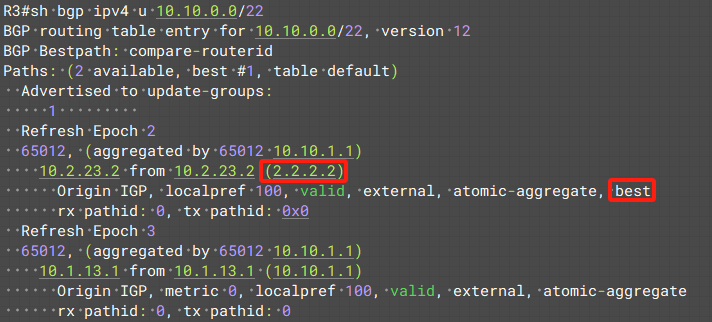

//修改BGP的router-id时,务必要注意这个操作会重置本地所有的邻居关系。

注意比较其他优选顺序都相同后,再对比的是------邻居router-id,而不是邻居的下一跳可达地址。
