外部连接器通过在各种电子元件和系统之间可靠地传输数据而不损失保真度来保持信号完整性。在本文中，我们将讨论信号完整性的重要性，回顾高速部署挑战，并重点介绍各种连接器设计策略，以防止失真和降级。
了解连接器信号完整性挑战
由连接器故障引起的未经检查的信号完整性问题可能导致位错误、数据损坏，甚至系统故障。信号完整性失效的后果对于高级驾驶辅助系统 （ADAS）、医疗设备以及航空航天或军事设备等任务关键型应用尤为严重。
在数据中心，保持信号完整性对于高速 TB 以太网 （TbE） 至关重要，因为需要连接器在较长的频率和距离内保持信号清晰度。
串扰，无论是近端串扰 （NEXT） 还是远端串扰 （FEXT），都是最常见的信号完整性问题之一。它通常发生在密集封装的连接器中，其中导电路径接近会产生对重叠电磁场的敏感性。阻抗失配是另一个主要的信号完整性挑战，是由源、连接器、电缆和负载之间的差异引起的。这种失配会破坏能量的有效传输，导致衰减、信号失真和回波损耗。
插入损耗是由于连接器内的吸收和反射导致信号强度降低。在较高频率下，这种损耗变得更加明显，从而显著降低信噪比 （SNR） 并对整体系统性能产生不利影响。值得注意的是，插入损耗根据连接器的物理特性而变化，包括材料成分和内部结构，因为两者都直接影响信号传播。

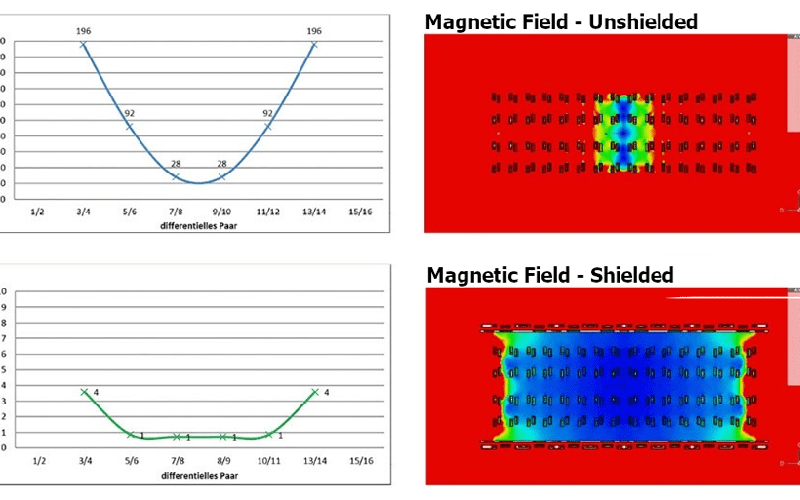

图 1.比较仿真结果显示了电气连接器周围的磁场强度：上图和图像说明了无屏蔽情况下的磁场，而下面的图表和图像描绘了有屏蔽时的磁场，表明磁干扰显著降低（图片： ept GmbH 通过连接器供应商提供）。
此外，连接器容易受到电磁干扰 （EMI） 和射频干扰 （RFI） 的影响。这些无处不在的信号来自电气设备、无线电波，甚至附近的电缆或连接器。EMI/RFI 会严重破坏通过连接器和电缆传输的信号的完整性，从而导致数据丢失或损坏。EMI/RFI 干扰在多个设备同时运行的高密度电子环境中尤其成问题。
保持连接器信号完整性
主动设计措施对于有效解决连接器信号完整性问题至关重要。例如，优化导电路径的间距和布置可以最大限度地减少电磁场重叠和串扰。
同样，精确设计关键组件并选择连接器材料以匹配特定的阻抗特性，可以减轻回波损耗的影响，同时减少失配。此外，具有低吸收和反射特性的连接器可降低插入损耗，而战略性的引脚排列和屏蔽有助于在较宽的频率范围内保持信号完整性并防止 EMI/RFI 暴露。
测试在确保连接器信号完整性方面也起着重要作用。例如，时域反射计和网络分析仪可帮助系统设计人员消除串扰和阻抗失配等问题。这些仪器可以精确测量不同条件和各种场景下的反射和透射特性。矢量网络分析仪提供有关连接器频率响应的详细信息，而频谱分析仪则检测和分析 EMI 和 RFI 影响。
仿真工具可帮助工程师微调连接器设计参数，包括屏蔽效果和布局。这些工具可以准确模拟连接器内的热效应和机械应力，这些因素会显著影响长期信号完整性。此外，仿真有助于评估连接器内的电磁场分布 （EMF），以识别信号泄漏或干扰的潜在区域。
图 2.用彩虹热图描绘的详细连接器模型说明了表面电流在连接器几何结构中的分布（图片： Dassault Systems）。**
仿真真实环境条件有助于工程师为特定作场景或多用途应用定制连接器设计。有限元分析 （FEA） 和计算流体动力学 （CFD） 工具还用于预测连接器在热应力和机械应力下的性能。电磁仿真软件进一步帮助优化抗 EMI/RFI 连接器的设计。
最后，遵守 IEEE、IEC 或 JEDEC 制定的行业标准在高速连接器设计中至关重要。符合这些标准可确保连接器满足性能、安全性和互作性的既定标准。
高速连接器设计趋势
连接器设计，尤其是针对高速应用的连接器设计，不断发展，专注于新材料和架构。主要趋势包括：
- 纳米材料： 改进的电气和热性能减少了信号损失，提高了连接器的耐用性。此外，纳米材料独特的分子结构有助于设计更小、更高效的连接器，以承受更高的频率和更大的电气负载。例如，石墨烯和碳纳米管可能提供卓越的导电性和机械强度。
- 模块化： 具有模块化的连接器设计提供灵活的配置，轻松适应各种应用要求并简化维护和升级。模块化设计可在单个系统中轻松集成各种类型和尺寸的连接器。
- 屏蔽：使用铜、铝、镍和导电聚合物等材料的多层屏蔽技术可有效减轻 EMI/RFI 和静电放电 （ESD） 的影响。
- 散热：采用导电材料、优化布局和散热器是保持最佳工作温度和降低热应力的关键。
- 智能连接：自我诊断和实时性能监控功能有助于主动维护并确保最佳连接器性能。
总结
未经检查的信号完整性问题可能导致误码、数据损坏，甚至系统故障。虽然所有电信号都容易受到干扰和退化，但有效的设计和材料会显著减少和减轻这些影响。在高速或拥挤的电子环境中，设计良好的外部连接器对于保持信号完整性以及不同组件和系统之间的可靠数据传输至关重要。
