硬件工程师面试常见问题(4)

第十六问:简述用 EDA 软件进行设计到调试出样机的整个过程

原理图设计 ---PCB 设计 -- 制版 -- 贴片 -- 调试

封装设计 (原理图库,PCB 库)+ 原理图设计 -- 原理图检查 -- 导网表

PCB 设计 (布局,规则,布线) PCB 检查 -- 生成制版文件 --- 贴片坐标文件 - BOM

制版 - 贴片

上电前:(测通断短路阻抗)

上电后空载:静态电源 (电压,纹波噪声), 时钟信号复位信号

上电后带载:给处理器下载程序,动态电源测试,时钟信号号板卡功能

第十七问: RS232和RS485的区别

RS232:

在TxD和RxD上:逻辑1(MARK)=3V~-15V。

逻辑0(SPACE)=+3~+15V。

在RTS、CTS、DSR、DTR和DCD等控制线上:

信号有效(接通,ON状态,正电压)=+3V~+15V。

信号无效(断开,OFF状态,负电压)=-3V~-15V。

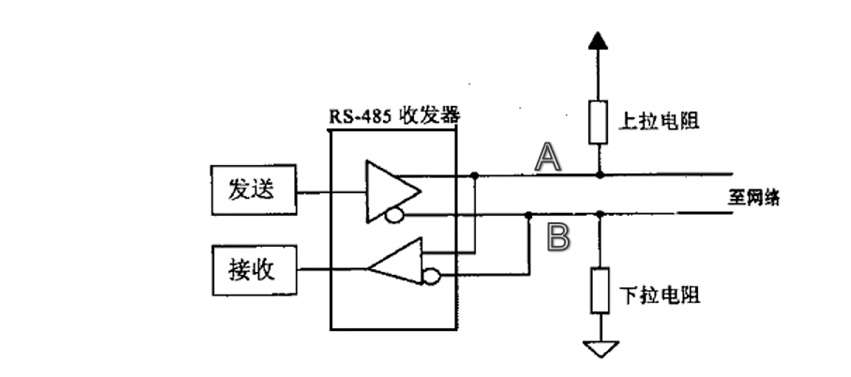

RS485:

1、最大驱动输出电平

-7V≤ VAB ≤+12V

2、发送端 AB 间的电压差 VAB:

逻辑 "1" +2~+6V

逻辑"0" -2~-6V

区别:

(1)逻辑电平所需要的电压不同;

(2)RS485是差分传输RS232不是;所以前者抗干扰能力强

(3)RS232 传输距离有限,最大传输距离标准值为 15 米,实际上上也只能用在 25 米左右。

RS485 最大传输距离标准值为 120 米,实际上可达 3000 米。

(4)RS232 传输速率较低,最高波特率为 19200bps。虽然传输速度很慢,但在很多场合还是很实用的。

RS485 的数据最高传输速率为 10Mbps。传输速度快了很多!

(5)RS232是点到点的传输,RS485可以多个设备一起传输。

总结就这几点:

物理形态

电气特性

通讯距离的长短

传输数据的最大波特率

能否支持多点通讯

抗干扰

第十八问:看门狗的功能和工作原理

看门狗的原理:就是一个定时器,当超过订下的时间,没有给一个喂狗信号,就会产生一个复位信号。

内部看门狗:一般在芯片内,只有芯片上电才能启动。

外部看门狗:外部看门狗芯片,只要上电就启用了。

第十九问:滤波为何要大电容配合小电容一起用

对于电源电路,由于整个PCB板上的噪声都加到了它的上面,包括了低频噪声和高频噪声要对电源噪声实现比较好的滤波效果,滤波电路必须在较宽的频率范围内对噪声呈现低阻抗,单独用一种电容是达不到这种效果的,必须采取大的电解电容(或钽电容)并联贴片小电容的方式。

注:大电容对低频噪声有效果,小电容对高频噪声有效果。

大电容几百uf的电容还有起到维持电源稳定性的作用,防止电源异常跌落一起系统异常。

第二十问:绿色发光二极管的导通压降是多少伏

不同的LED光色需要在其PN结中掺入不同的元素,AlGalnP二极管发红光,InGaN二极管发绿光,AlGalnP二极管发黄光。

红、黄、橙、黄绿的vf是1.8-2.4V,绿、蓝、白的vf是2.4~3.6V

注:参杂的元素不同,压降不同。

上图:IF表示LED二极管导通的正向电流,VF表示正向压降。
