一、顺序图概述
顺序图（Sequence Diagram）是一种UML（统一建模语言）图，主要用于描述对象之间的交互顺序。它展示了对象之间如何以特定的顺序进行交互，以及这些交互的结果。顺序图非常适合用于分析和设计系统的行为，因为它能够清晰地展示出系统中各个组件之间的动态关系。

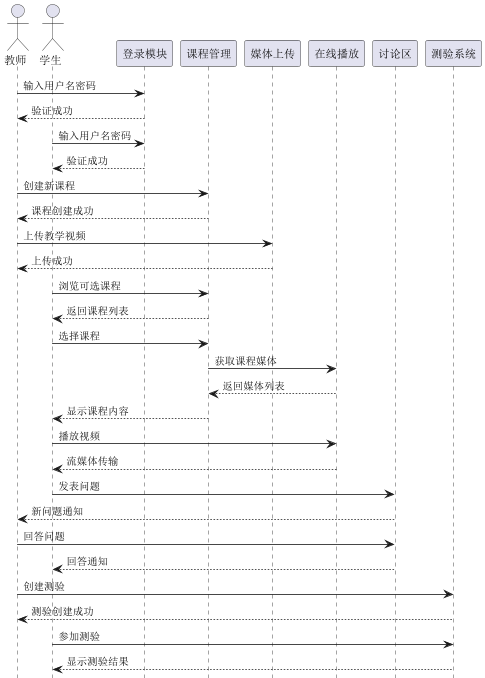

二、图片中的顺序图分析
从提供的顺序图中，我们可以看到这是一个在线教育平台的交互流程。图中涉及的主要角色有教师和学生，以及系统的几个模块，包括登录模块、课程管理、媒体上传、在线播放、讨论区和测验系统。
主要流程
-
登录验证：
-
教师和学生输入用户名和密码。
-
系统验证成功。
-
-
课程管理：
-
教师创建新课程，系统返回创建成功信息。
-
教师上传教学视频，系统确认上传成功。
-
-
课程浏览与选择：
-
学生浏览可选课程，系统返回课程列表。
-
学生选择课程，系统获取课程媒体并返回媒体列表。
-
-
在线播放：
- 学生播放视频，系统进行流媒体传输。
-
讨论区互动：
-
学生发表问题，系统发送新问题通知。
-
教师回答问题，系统发送回答通知。
-
-
测验系统：
-
教师创建测验，系统确认创建成功。
-
学生参加测验，系统显示测验结果。
-
三、顺序图绘制与PlantUML代码实现
为了更好地理解和实现上述顺序图，我们可以使用PlantUML来绘制。PlantUML是一种开源工具，它允许开发者使用简单的文本描述来生成UML图。
PlantUML代码
@startuml
actor 教师
actor 学生
participant 登录模块
participant 课程管理
participant 媒体上传
participant 在线播放
participant 讨论区
participant 测验系统
教师 -> 登录模块: 输入用户名密码
activate 登录模块
登录模块 -> 教师: 验证成功
deactivate 登录模块
学生 -> 登录模块: 输入用户名密码
activate 登录模块
登录模块 -> 学生: 验证成功
deactivate 登录模块
教师 -> 课程管理: 创建新课程
activate 课程管理
课程管理 -> 教师: 课程创建成功
deactivate 课程管理
教师 -> 媒体上传: 上传教学视频
activate 媒体上传
媒体上传 -> 教师: 上传成功
deactivate 媒体上传
学生 -> 课程管理: 浏览可选课程
activate 课程管理
课程管理 -> 学生: 返回课程列表
deactivate 课程管理
学生 -> 课程管理: 选择课程
activate 课程管理
课程管理 -> 在线播放: 获取课程媒体
在线播放 -> 课程管理: 返回媒体列表
课程管理 -> 学生: 显示课程内容
deactivate 课程管理
学生 -> 在线播放: 播放视频
activate 在线播放
在线播放 -> 学生: 流媒体传输
deactivate 在线播放
学生 -> 讨论区: 发表问题
activate 讨论区
讨论区 -> 教师: 新问题通知
deactivate 讨论区
教师 -> 讨论区: 回答问题
activate 讨论区
讨论区 -> 学生: 回答通知
deactivate 讨论区
教师 -> 测验系统: 创建测验
activate 测验系统
测验系统 -> 教师: 测验创建成功
deactivate 测验系统
学生 -> 测验系统: 参加测验
activate 测验系统
测验系统 -> 学生: 显示测验结果
deactivate 测验系统
@enduml
四、顺序图的关键点
-
角色与对象：明确图中涉及的角色（如教师、学生）和系统对象（如登录模块、课程管理等）。
-
交互顺序：展示对象之间的交互顺序，以及这些交互的结果。
-
激活与去激活：使用激活条表示对象在交互过程中的状态变化。
-
消息传递：清晰地展示对象之间的消息传递，包括请求和响应。
五、总结
通过分析提供的顺序图，我们可以得出以下结论和见解：
-
用户交互流程：图中详细描述了教师和学生在在线教育平台上的交互流程。从登录验证开始，到课程管理、媒体上传、在线播放、讨论区互动以及测验系统的使用，整个流程清晰地展示了用户如何与系统进行交互。
-
系统模块功能：顺序图展示了系统中各个模块的功能和它们之间的协作关系。例如，课程管理模块负责创建课程和处理课程选择，媒体上传模块处理教学视频的上传，在线播放模块负责视频的播放，讨论区模块处理用户的问题和回答，测验系统模块负责创建和参与测验。
-
信息流：图中清晰地展示了信息在不同模块之间的流动。例如，当教师上传教学视频后，系统会确认上传成功，并将视频信息传递给在线播放模块，以便学生可以浏览和选择课程。
-
用户操作反馈：顺序图中的每个操作步骤都伴随着系统对用户操作的反馈。例如，当学生选择课程后，系统会返回课程列表，当学生播放视频时，系统会进行流媒体传输。
-
系统通知：图中还展示了系统如何通过通知机制与用户进行交互。例如，当学生在讨论区发表问题时，系统会发送新问题通知给教师，当教师回答问题后，系统会发送回答通知给学生。
-
测试流程：测验系统的使用流程也被详细描述，从教师创建测验到学生参加测验，再到显示测验结果，整个流程展示了测验系统的功能和用户如何与之交互。
通过这个顺序图，我们可以更好地理解在线教育平台的运作机制，以及各个模块如何协同工作以提供完整的用户体验。这对于系统的设计、开发和优化都是非常有价值的。此外，使用PlantUML代码实现顺序图，可以方便地进行修改和扩展，以适应系统需求的变化。
