第38课 常用快捷操作——双击“鼠标左键”进入Properties Panel

概述

在设计过程中,我们经常需要更改某个图元的属性,例如更该焊盘的大小、更改网络的名称等等。

AD 20 中,更改属性一般都是在Properties Panel上完成的。

当我们要更改某个图元的属性时,我们用鼠标左键 双击它,就可以快速呼出该图元的Properties Panel了。


双击鼠标左键进入Properties Panel

以更改网络标签的网络名称为例,给大家演示一下。

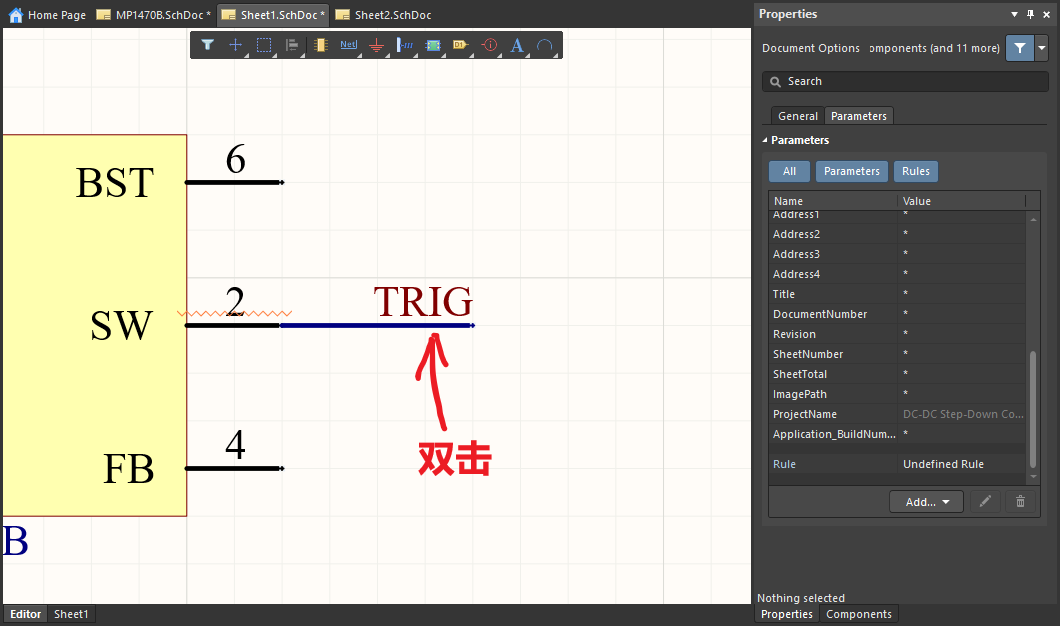

在图上双击我们要更改名称的网络标签。

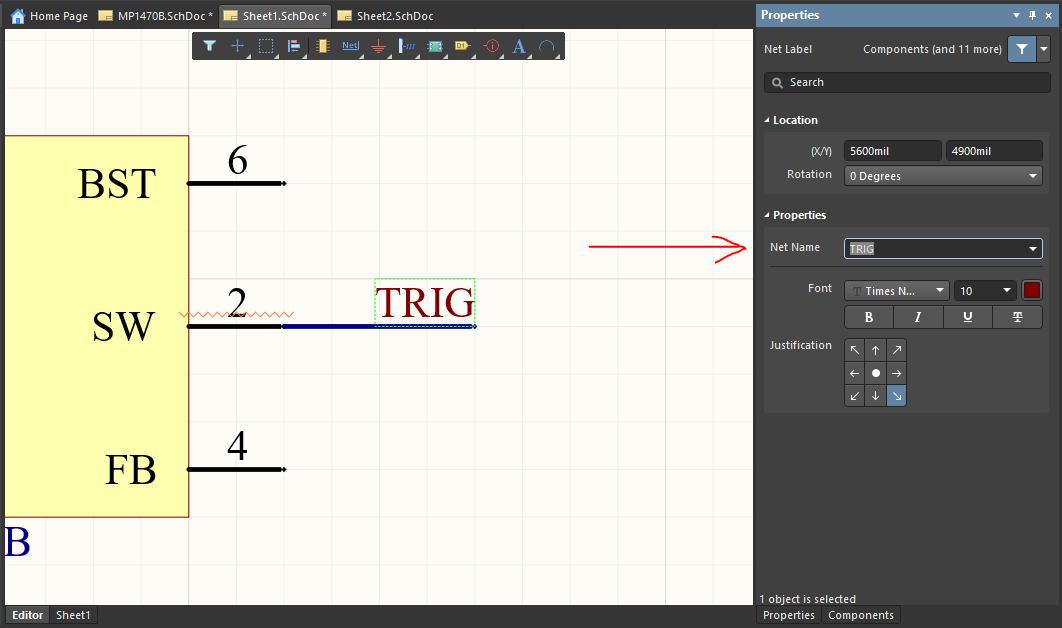

双击之后,在屏幕的右边,马上就弹出有关该网络标签的Properties Panel了。

接下来,我们就可以在Properties Panel上更改它的网络名称了。当然,除了网络名称之外,Properties Panel上的所有属性都可以进行更改。
