电池管理系统BMS三级架构——BMU、BCU和BAU详解

储能电站的电池管理系统（BMS）通常采用三级架构：从控（BMU）、主控（BCU）、总控（BAU）。这种分层设计实现了电池模组、簇、堆的分级管理和控制，确保系统运行的安全、高效和可靠。

1. 电池管理系统（BMS）的基本概述

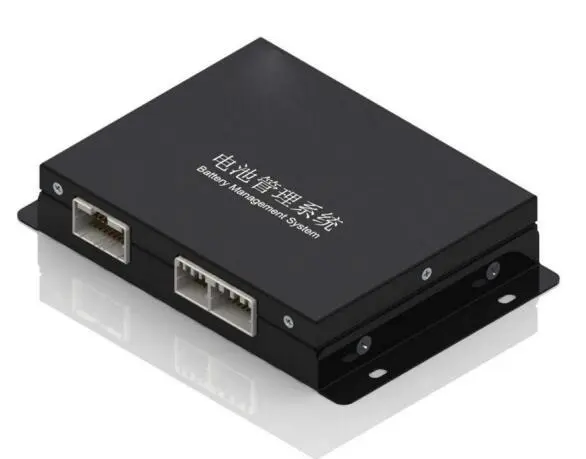

电池管理系统（BMS）是用来监控和管理电池组的电气和化学性能的关键组件。BMS的主要功能包括：

• 电池监控：实时监控电池的电压、电流、温度等状态，确保电池在安全范围内运行。

• 电池均衡：通过主动或被动均衡技术，平衡电池组中各个电池单体的电量，延长电池组的寿命。

• 故障诊断：检测电池组的故障或异常情况，及时报警并采取相应的保护措施。

• 数据通信与控制：与外部设备（如逆变器、EMS等）进行数据交换，执行控制指令。

随着电池技术的不断进步，特别是在储能电站应用中，电池组规模逐渐增大，BMS的设计要求也变得更加复杂。因此，BMS的三级架构应运而生，以实现分层、分级管理和控制。

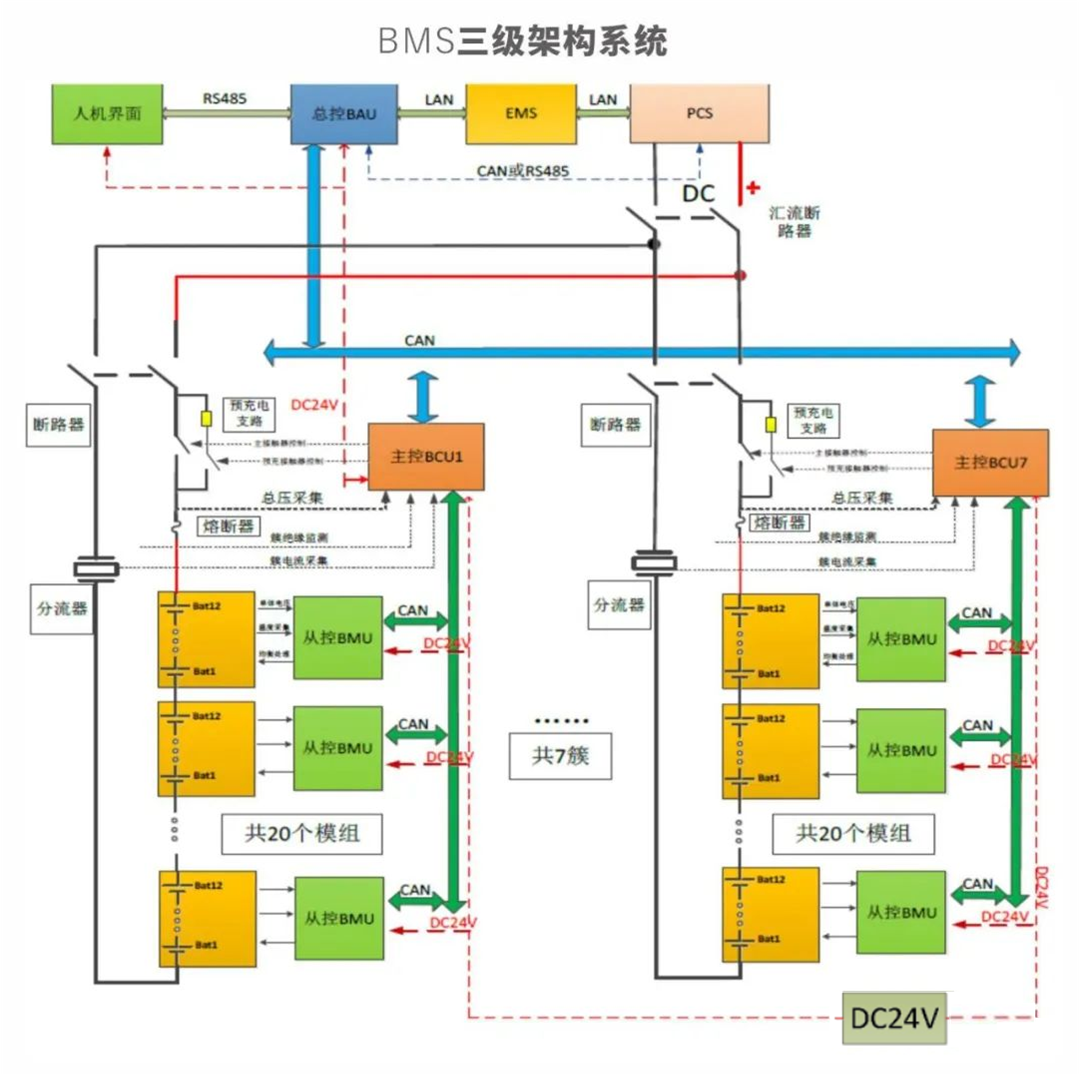

2. 电池管理系统的三级架构：BMU、BCU和BAU

2.1 从控（BMU）--- 电池模组单元

BMU（Battery Management Unit）是电池管理系统中的最基础单元，负责单个电池模组的监控与管理。每个电池模组中通常包含多个电池单体，BMU的主要任务是确保每个单体电池的运行状态在安全范围内。

主要功能：

• 电池状态监测：BMU监控电池单体的电压、电流、温度等参数，并将数据实时上传给BCU。BMU还会对每个电池单体进行均衡，以确保整个模组内电池电量的一致性。

• 故障报警与保护：如果某个单体电池发生故障，如电压过低、过高或温度过高，BMU会触发保护机制，断开故障电池并报警。

• 数据采集与通信：BMU通过CAN、RS485等通讯协议将采集到的电池数据传输给BCU。通过这些数据，BCU能够做出进一步的决策和控制。

• 本地控制：BMU可以通过硬件或软件实现对电池的本地控制，例如启动均衡、温控管理、状态检查等。

BMU是BMS的核心模块之一，它保证了电池模组的运行稳定和安全。在多个BMU共同协作的情况下，能够有效管理整个储能系统的电池单体。

2.2 主控（BCU）--- 电池控制单元

BCU（Battery Control Unit）是电池管理系统的中层控制单元，通常位于每个电池簇的顶部。BCU的任务是对BMU传递的数据进行综合分析，并控制整个电池簇的操作。它在BMS架构中起到了信息处理、指令下发和系统协调的作用。

主要功能：

• 数据处理与决策：BCU根据BMU提供的数据，对电池组的状态进行综合评估。例如，它会根据多个BMU的温度、电压、电流数据决定是否需要启动均衡、调整充电策略等。

• 均衡管理：BCU可以协调BMU之间的均衡工作，确保整个电池簇内的电池单体保持一致性。

• 电池组保护：BCU能够根据实时监测到的电池数据，判断电池组是否存在过充、过放、过温等异常情况，并采取相应的保护措施。

• 与外部设备通信：BCU通过CAN、Modbus等通讯协议与上级控制设备（如BAU）或能源管理系统（EMS）进行数据交换，执行指令和反馈状态信息。

• 控制策略下发：根据需求，BCU会向下层的BMU下发操作指令，如启动均衡、调整电池运行状态、断开故障电池等。

BCU在整个BMS架构中扮演着中枢控制的角色，是电池簇的"大脑"，通过对各个BMU的管理，保证电池簇的整体性能和安全性。

2.3 总控（BAU）--- 电池汇聚单元

BAU（Battery Aggregation Unit）是电池管理系统的最高控制单元，通常负责整个电池堆（由多个电池簇组成）的管理。BAU的主要任务是协调多个BCU之间的工作，处理整个系统的运行状态和控制策略，确保整个储能电站的电池组能够高效、安全地运行。

主要功能：

• 系统状态监控与决策：BAU负责汇总来自所有BCU的电池组数据，分析整体系统的健康状态，并做出全局性决策。它通常会监控整个电池堆的电压、电流、温度、充电状态等，进行全局的状态评估。

• 协调控制：BAU负责协调多个BCU之间的工作，确保不同电池簇之间的操作一致性。它能够调整不同簇的充放电策略，优化电池组的整体性能。

• 与外部系统通信：BAU与EMS（能源管理系统）进行深度集成，负责上传电池组的运行数据，并接收EMS下发的控制指令。BAU将实时状态反馈给EMS，供远程监控和操作。

• 全局保护与故障处理：BAU可根据系统整体情况，决定是否需要启动全局保护措施，如关闭电池堆、启用备用电池或其他紧急措施。

BAU是储能电站BMS架构中的"指挥官"，它不仅负责本地电池堆的管理，还要协调各个BCU的工作，保证储能系统的整体稳定性与安全性。

---

3. BMS三级架构的优势

采用BMU、BCU、BAU三级架构的电池管理系统，具有以下显著优势：

• 分层管理：通过BMU、BCU和BAU的分层管理，系统能够高效地管理电池组的各个层级，从单个电池到整个电池堆，实现了细粒度的控制。

• 高效的数据处理与决策：每个层级根据不同的职责进行数据处理和决策，避免了数据处理的集中瓶颈，提高了系统响应速度和准确性。

• 增强的安全性：通过分级保护和多重故障检测，三级架构有效增强了系统的安全性，确保电池组在任何异常情况下都能得到及时响应。

• 灵活的扩展性：这种架构具有良好的扩展性，可以根据储能电站的规模灵活增加BMU、BCU和BAU的数量，实现模块化管理。

4. 结论

电池管理系统（BMS）三级架构通过从控（BMU）、主控（BCU）和总控（BAU）的分层设计，有效提高了电池组管理的效率、安全性和灵活性。这种架构不仅能确保电池组在储能电站中的稳定运行，还能通过高效的数据处理与智能决策，优化电池的使用寿命和性能。随着储能技术的不断进步，BMS的三级架构将在未来储能电站中发挥越来越重要的作用。
