ProfibusDP主站转ModbusRTU网关快速配置案例

ProfibusDP 主站 转ModbusRTU 网关快速配置案例

在工业自动化领域,通信协议的转换是实现设备间数据交换和远程控制的关键技术之一。本文将详细介绍如何通过ProfibusDP主站转ModbusRTU网关(以XD-MDPBM20模块为例)来实现这一功能,并给出配置案例。

ProfibusDP 作为一种广泛应用于工业现场总线通信的标准,具有高实时性和强大的数据处理能力。然而,在一些应用场景中,需要将ProfibusDP 网络中的数据传输至ModbusRTU协议的设备,如综合保护装置(综保)。

这时就需要一个可靠的通信网关来桥接这两种不同的协议。 XD-MDPBM20模块正是这样一个解决方案。该模块不仅支持ProfibusDP到ModbusRTU的协议转换,还具备强大的数据处理能力和灵活的配置选项,能够适应多种复杂的工业环境。

配置步骤

  1. 准备工作:确保手头有必要的工具和资料,包括ProfibusDP主站设备、XD-MDPBM20模块、综合保护装置以及相应的配置软件。

  2. 连接模块:使用USB线将XD-MDPBM20模块与计算机连接。此时,计算机上会生成一个虚拟串口,用于后续的配置和调试。

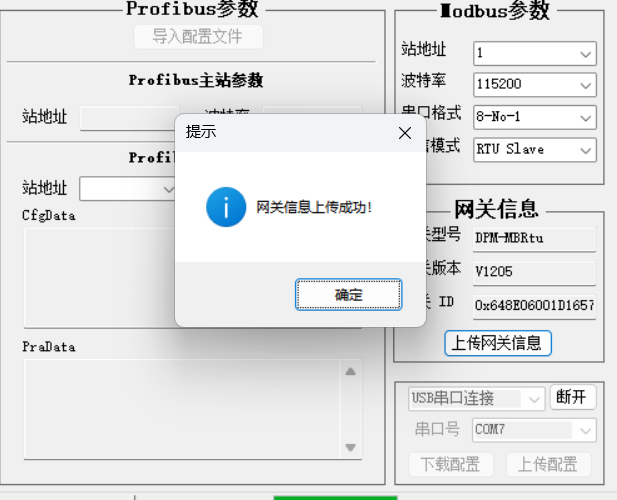

  1. 上传网关信息:打开配置软件后,首先点击"上传网关信息"按钮。这一步是为了测试配置软件与网关之间的通信是否正常。如果通信成功,配置软件会显示网关的信息;如果失败,则无法进行后续的配置操作。

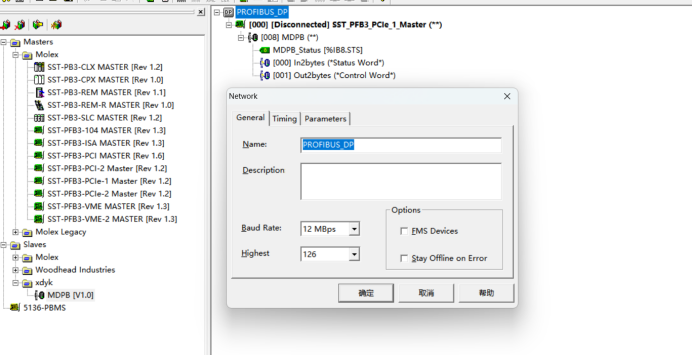

  1. 配置ProfibusDP 参数:在配置软件中设置ProfibusDP 的相关参数,包括波特率、站点地址等。这些参数应与ProfibusDP主站设备的设置保持一致。

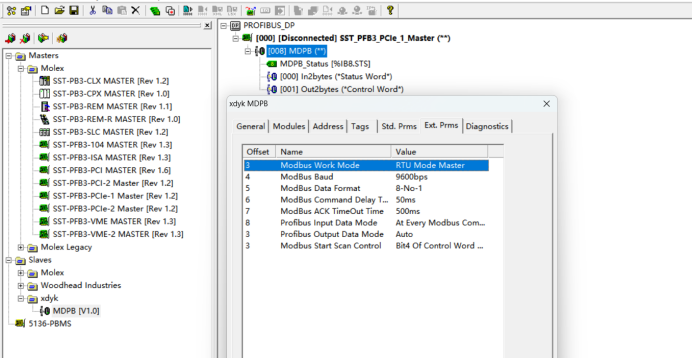

  1. 配置ModbusRTU 参数:接着设置ModbusRTU 的通信参数,如波特率、数据位、停止位和校验方式。这些设置需要与目标设备的ModbusRTU接口相匹配。

  2. 映射数据地址:为了实现数据的双向传输,需要在配置软件中定义ProfibusDP 数据地址与ModbusRTU 寄存器地址之间的映射关系。这样,当ProfibusDP 主站发送请求时,网关可以根据预定义的规则将数据正确转发到对应的ModbusRTU寄存器中。

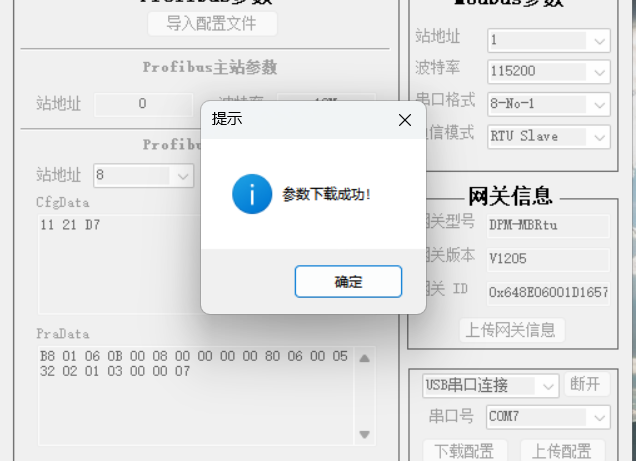

  1. 下载配置:完成以上设置后,将配置下载到XD-MDPBM20模块中。此时,模块会按照新配置运行,实现ProfibusDP与ModbusRTU之间的数据交换。

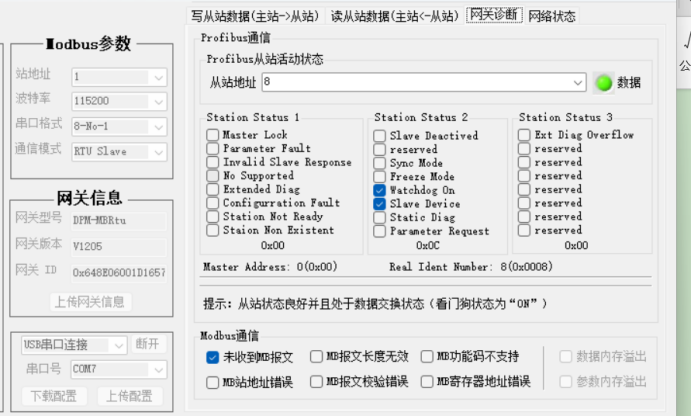

  1. 测试通信:最后一步是验证整个系统的通信是否正常。可以通过发送命令或读取数据的方式检查ProfibusDP 主站是否能够正确控制综合保护装置,反之亦然。 通过上述步骤,我们可以轻松地完成ProfibusDP主站转ModbusRTU网关的配置工作。这种配置方式大大提高了工业自动化系统中不同设备间的互操作性,为构建更加灵活高效的控制系统提供了强有力的技术支持。
