前言

在云原生架构的演进浪潮中，微服务体系的稳定性建设始终面临着三大核心挑战：流量治理 、服务容错 和数据一致性。这三个维度构成了分布式系统可靠性的"铁三角"，而Spring Cloud Gateway、Sentinel、Seata正是对应这三个领域的旗舰级解决方案。

Spring Cloud Gateway作为统一流量入口，扮演着微服务体系的"智能路由器"角色，不仅需要精准路由十万级QPS的请求，更要承担起安全防护、流量调度等关键职责。而在这背后，Sentinel 如同一位经验丰富的交通指挥官，通过细粒度的流量控制（QPS/并发数）、熔断降级（异常比例/响应时间）等策略，确保系统在突发流量或服务异常时仍能保持优雅降级。当请求穿透网关进入服务内部，Seata 则化身为分布式事务的"公证人"，通过AT/TCC/SAGA等模式，在服务拆分带来的数据孤岛间架起可靠的一致性桥梁。

之前已经带领大家深入了解了Sentinel和Seata，这篇就带大家深入解析Spring Cloud Gateway。

---

一、概述

Spring Cloud Gateway是Spring Cloud生态系统中的第二代API网关，基于响应式编程模型构建，专为微服务架构设计。相较于第一代网关Zuul，它在性能（支持异步非阻塞IO）、功能扩展性和可维护性方面有显著提升，官方性能测试显示其吞吐量是Zuul 1.x的1.6倍以上。

核心特性：

• 动态路由配置
• 集成Spring Cloud服务发现
• 精细化流量控制（限流/熔断）
• 安全防护（JWT/OAuth2）
• 支持WebSocket协议
• 可观测性（Metrics/Tracing）

二、核心架构设计及设计原理

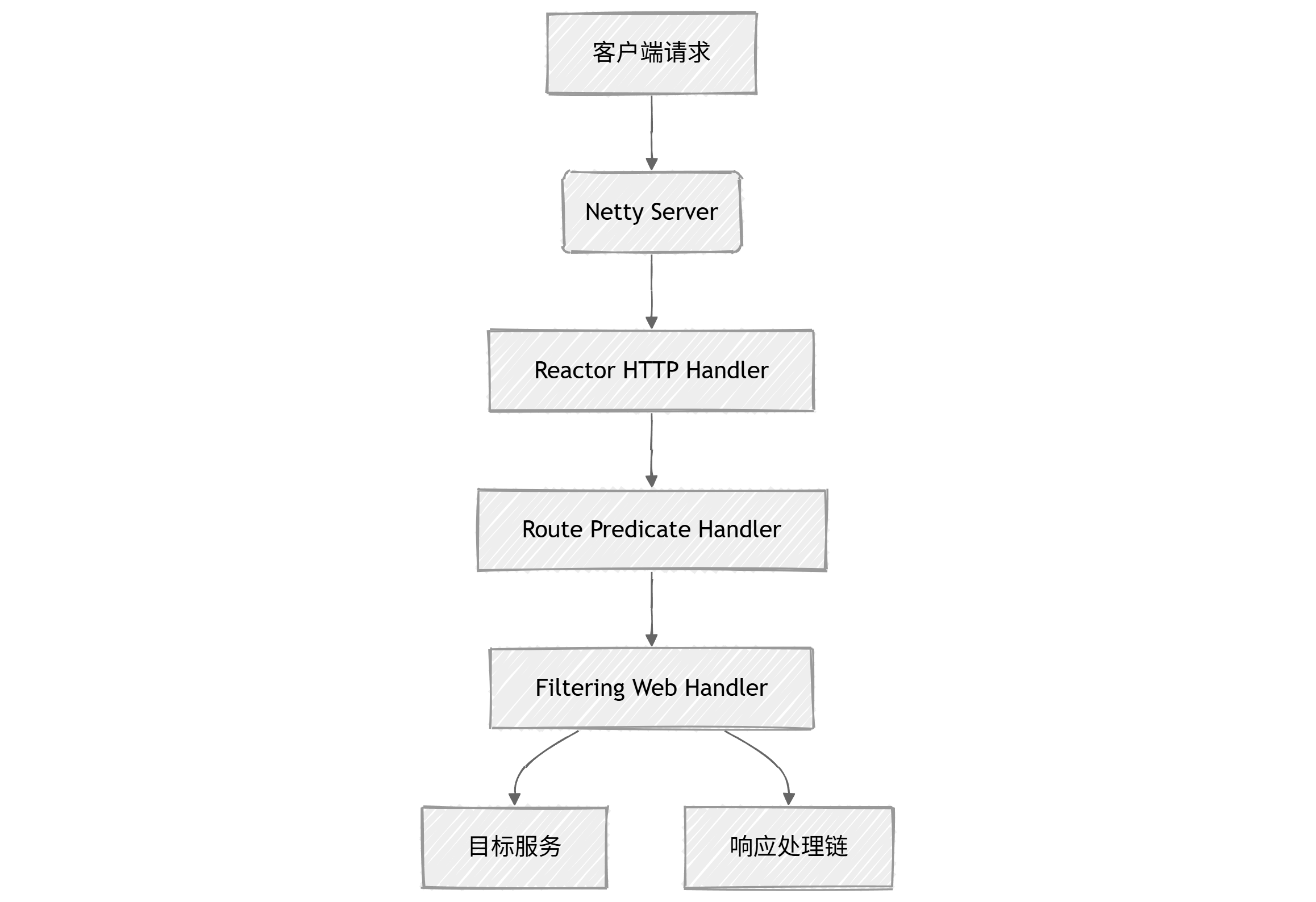

2.1 分层架构模型

网络层（I/O模型）

基于Netty的Reactor模式：

• 主从Reactor线程组设计
  • bossGroup：处理连接请求（默认1线程）
  • workerGroup：处理I/O读写（默认CPU核心数*2）
• 零拷贝优化：使用PooledByteBuf减少内存复制

核心处理层

HandlerMapping阶段：

public class RoutePredicateHandlerMapping extends AbstractHandlerMapping {
    protected Mono<?> getHandlerInternal(ServerWebExchange exchange) {
        // 路由匹配逻辑
    }
}

• 路由匹配优先级控制（Ordered接口实现）
• 内置11种Predicate工厂（如PathRoutePredicateFactory）
  Filter执行阶段：

public class FilteringWebHandler implements WebHandler {
    public Mono<Void> handle(ServerWebExchange exchange) {
        return new DefaultGatewayFilterChain(combinedFilters)
               .filter(exchange);
    }
}

• 过滤器链采用责任链模式
• 过滤器分为"pre"和"post"两种类型

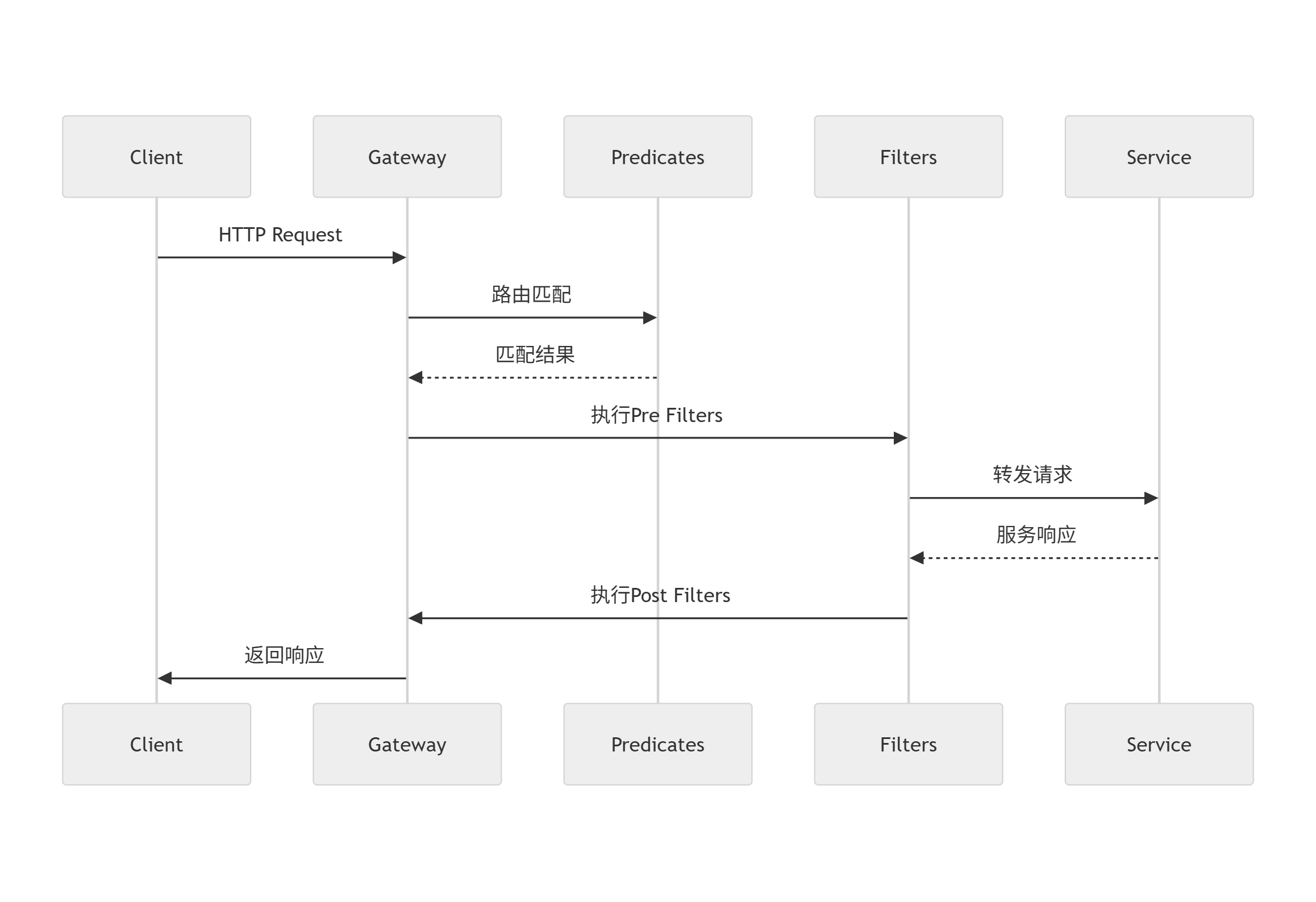

2.2 核心组件协作流程

路由定位阶段

路由表结构：

public class Route implements Ordered {
    private final String id;
    private final URI uri;
    private final int order;
    private final Predicate<ServerWebExchange> predicate;
    private final List<GatewayFilter> gatewayFilters;
}

• 使用RouteLocator接口获取所有路由
• 匹配时按order值升序排列

过滤器执行阶段

过滤器类型对比：

类型	作用范围	执行顺序	典型应用
GlobalFilter	全局	通过@Order控制	认证、日志
GatewayFilter	路由级	路由配置顺序	路径改写、限流
DefaultFilter	默认	最先执行	请求头处理

关键内置过滤器：

• LoadBalancerClientFilter：服务发现集成
• NettyRoutingFilter：实际请求转发
• ForwardRoutingFilter：本地forward转发

2.3 响应式编程模型实现

Reactor上下文传递

public class AuthFilter implements GlobalFilter {
    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        return Mono.subscriberContext()
                   .flatMap(ctx -> {
                       String token = ctx.get("authToken");
                       // 验证逻辑
                   });
    }
}

背压处理机制

主要用于 ‌平衡生产者（客户端）与消费者（后端服务）之间的请求处理速率‌，防止网关或下游服务因请求积压导致系统过载。通过Flux 实现请求/响应流控。

关键参数配置：

spring:
  cloud:
    gateway:
      httpclient:
        response-timeout: 5s
        max-in-memory-size: 10MB

2.4 动态路由设计原理

配置更新机制：

public interface RouteDefinitionLocator {
    Flux<RouteDefinition> getRouteDefinitions();
}

// 动态更新示例
public class NacosRouteDefinitionLocator implements RouteDefinitionLocator {
    // 监听Nacos配置变化
}

路由缓存优化：

使用CachingRouteLocator 减少匹配开销

缓存刷新策略：

@RefreshScope
public class RouteConfiguration {
    // 配置变更时自动刷新
}

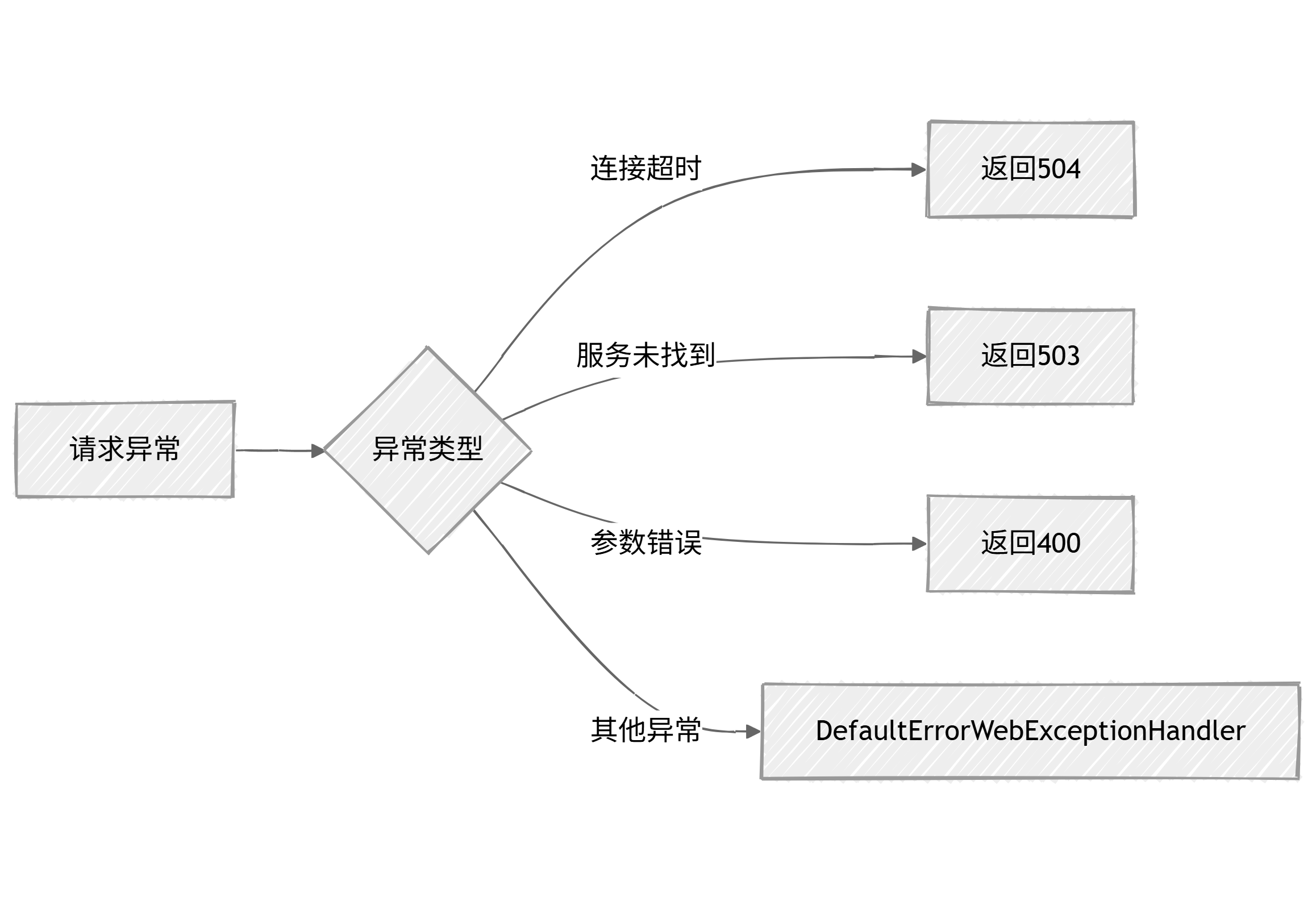

2.5 异常处理体系

自定义错误处理：

@Bean
public ErrorWebExceptionHandler customExceptionHandler() {
    return (exchange, ex) -> {
        // 定制JSON错误响应
    };
}

2.6 关键路径优化

热点代码分析：

路由匹配算法：AntPathMatcher vs PathPatternParser

spring.mvc.pathmatch.matching-strategy=path_pattern_parser

连接池配置：

spring:
  cloud:
    gateway:
      httpclient:
        pool:
          type: ELASTIC
          max-connections: 1000
          acquire-timeout: 2000

设计模式应用

• 工厂模式：RoutePredicateFactory体系
• 责任链模式：过滤器链执行
• 观察者模式：配置动态更新
• 装饰器模式：CachingRouteLocator

通过这种架构设计，Spring Cloud Gateway在保持高性能（官方基准测试可达30,000+ RPS）的同时，提供了极佳的扩展性和灵活性，成为现代微服务架构中API网关的理想选择。

三、生产环境最佳实践

3.1 动态路由配置

集成Nacos实现动态更新：

@Bean
public RouteDefinitionLocator nacosRouteDefinitionLocator() {
    return new NacosRouteDefinitionRepository(...);
}

3.2 流量控制

使用Redis+Lua实现分布式限流：

public class RedisRateLimiter implements GatewayFilterFactory {
    // 基于令牌桶算法实现
}

配置示例：

filters:
  - name: RequestRateLimiter
    args:
      redis-rate-limiter.replenishRate: 100 # 每秒生成100个令牌
      redis-rate-limiter.burstCapacity: 200  # 桶最大容量为200个令牌

3.3 安全防护

JWT鉴权实现：

public class JwtAuthFilter implements GlobalFilter {
    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        String token = exchange.getRequest().getHeaders().getFirst("Authorization");
        // JWT验证逻辑
    }
}

3.4 可观测性

集成Prometheus+Grafana监控：

management:
  endpoints:
    web:
      exposure:
        include: prometheus
  metrics:
    tags:
      application: ${spring.application.name}

监控关键指标：

• gateway.requests（请求总数）
• gateway.errors（错误统计）
• gateway.response.time（响应时间百分位）

3.5 灰度发布方案

基于Header的流量染色：

public class GrayReleaseFilter implements GlobalFilter {
    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        if (exchange.getRequest().getHeaders().containsKey("X-Gray")) {
            // 路由到灰度环境
        }
    }
}

--

总结

Spring Cloud Gateway作为现代微服务架构的核心组件，通过合理配置和优化，可实现每秒数万级请求的处理能力。生产实践中需重点关注：

• 动态配置能力
• 全链路监控
• 安全防护体系
• 弹性容量规划

建议定期进行压力测试，结合具体业务场景持续优化配置参数，并保持对社区最新动态的关注。

--

参考资料

• 官方文档
• 测试示例
