macOS烧录stm32程序初步成功

完整总结:STM32H7 项目编译与烧录流程(macOS + OpenOCD/GDB)


1️⃣ 编译工程

在项目目录下执行 make,生成 ELF 文件 (如 Blink.elf):

bash 复制代码
cd /Users/code/Stm32code/Blink/build
make clean   # 可选:清理旧文件
make         # 编译生成 Blink.elf

2️⃣ 启动 OpenOCD 调试服务

终端1:启动 OpenOCD 连接 STM32H7(ST-Link V2):

bash 复制代码
openocd -f interface/stlink.cfg -f target/stm32h7x.cfg

关键输出

复制代码
Info : STLINK V2J17S4 (API v2) VID:PID 0483:3748
Info : Target voltage: 3.226333
Info : Device: STM32H74x/75x
Info : flash size probed value 2048k
Info : Bank (0) size is 1024 kb, base address is 0x08000000

注意

  • 如果出现 Error: erase time-out or operation error sector 0,可能是 Flash 保护或时序问题(后续需处理)。

3️⃣ 使用 GDB 烧录程序

终端2:启动 GDB 并连接 OpenOCD:

bash 复制代码
arm-none-eabi-gdb -q /Users/code/Stm32code/Blink/build/Blink.elf
(gdb) target remote localhost:3333  # 连接OpenOCD
(gdb) monitor reset halt            # 复位并暂停CPU

首次烧录失败

复制代码
(gdb) load
Error erasing flash with vFlashErase packet

解决方法

  1. 手动擦除 Flash

    bash 复制代码
    (gdb) monitor flash erase_sector 0 0 7  # 擦除所有扇区
  2. 降低 ST-Link 时钟速度

    bash 复制代码
    (gdb) monitor adapter speed 1000  # 1MHz
  3. 重新烧录

    bash 复制代码
    (gdb) load  # 成功输出如下

    成功输出

    复制代码
    Loading section .isr_vector, size 0x298 lma 0x8000000
    Loading section .text, size 0x1468 lma 0x8000298...
    Start address 0x08001638, load size 5928
    Transfer rate: 5 KB/sec, 988 bytes/write.

4️⃣ 运行与调试
bash 复制代码
(gdb) monitor reset halt      # 确保复位
(gdb) continue                # 启动程序

验证

  • 检查硬件行为(如 LED 闪烁)。

  • 如需调试,可设置断点:

    bash 复制代码
    (gdb) break main
    (gdb) continue

5️⃣ 关键问题与解决
  1. Flash 擦除失败

    • 原因:STM32H7 的 Flash 接口时序敏感或保护位未解除。
    • 解决
      • 手动擦除扇区:monitor flash erase_sector 0 0 7
      • 降低 ST-Link 速度:monitor adapter speed 1000
  2. HardFault 异常

    • 如果复位后卡在 HardFault,检查:
      • 向量表地址 是否正确(应为 0x08000000)。
      • 时钟配置是否匹配硬件(H7 需设置正确的 Flash 等待周期)。
  3. OpenOCD 警告

    复制代码
    Warn : Prefer GDB command "target extended-remote :3333"
    • 可忽略,或改用 target extended-remote :3333(功能相同)。

完整流程图

是 否 make编译 终端1:启动OpenOCD 终端2:GDB连接OpenOCD 首次load失败? 手动擦除Flash+降速 重新load 烧录成功 复位并运行


最终建议

  1. 自动化脚本 :将常用命令写入脚本(如 flash.sh):

    bash 复制代码
    #!/bin/bash
    arm-none-eabi-gdb -ex "target remote :3333" -ex "monitor reset halt" -ex "load" -ex "monitor reset run" Blink.elf
  2. 备用烧录方式 :直接使用 OpenOCD 命令(避免 GDB 交互):

    bash 复制代码
    openocd -f interface/stlink.cfg -f target/stm32h7x.cfg -c "program Blink.elf verify reset exit"

通过此流程,可高效完成 STM32H7 的编译、烧录和调试。遇到问题时,优先检查 硬件连接Flash 擦除状态

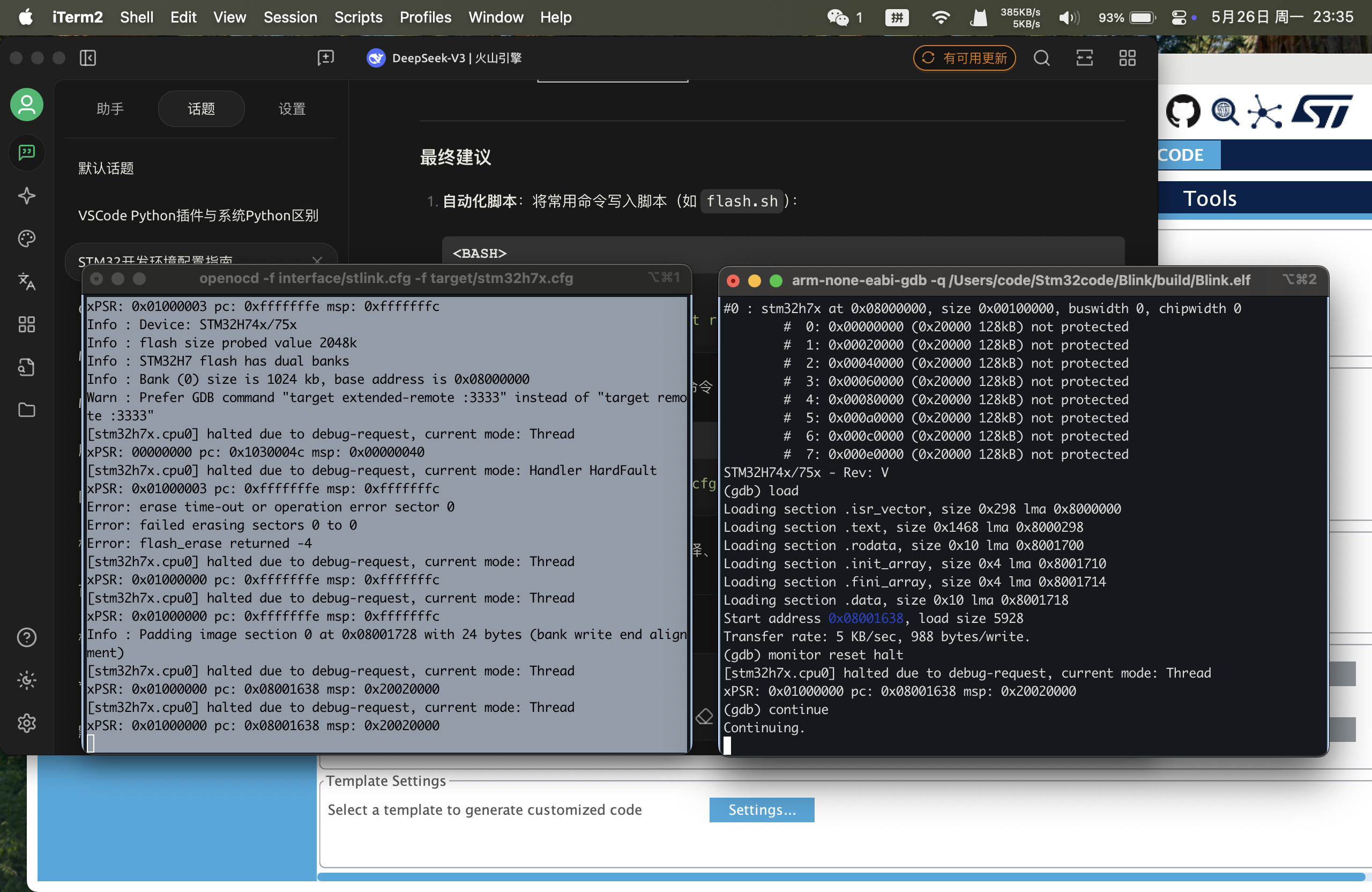

附带几张图片
