STM32入门教程，第10课（上），OLED显示屏

目录

一、接线图

[1. 供电](#1. 供电)

[2. OLED](#2. OLED)

二、连接电路

[1. 供电](#1. 供电)

[2. OLED](#2. OLED)

三、工程文件

[1. 复制工程文件夹](#1. 复制工程文件夹)

[2. 清理](#2. 清理)

[3. OLED驱动函数模块](#3. OLED驱动函数模块)

[3.1 OLED.c](#3.1 OLED.c)

[3.1.1 引脚配置](#3.1.1 引脚配置)

[3.1.2 引脚初始化](#3.1.2 引脚初始化)

[3.2 OLED.h](#3.2 OLED.h)

[3.3 OLED_Font.h](#3.3 OLED_Font.h)

[4. main.c](#4. main.c)

---

本节课学习如何使用OLED显示屏的驱动函数模块。

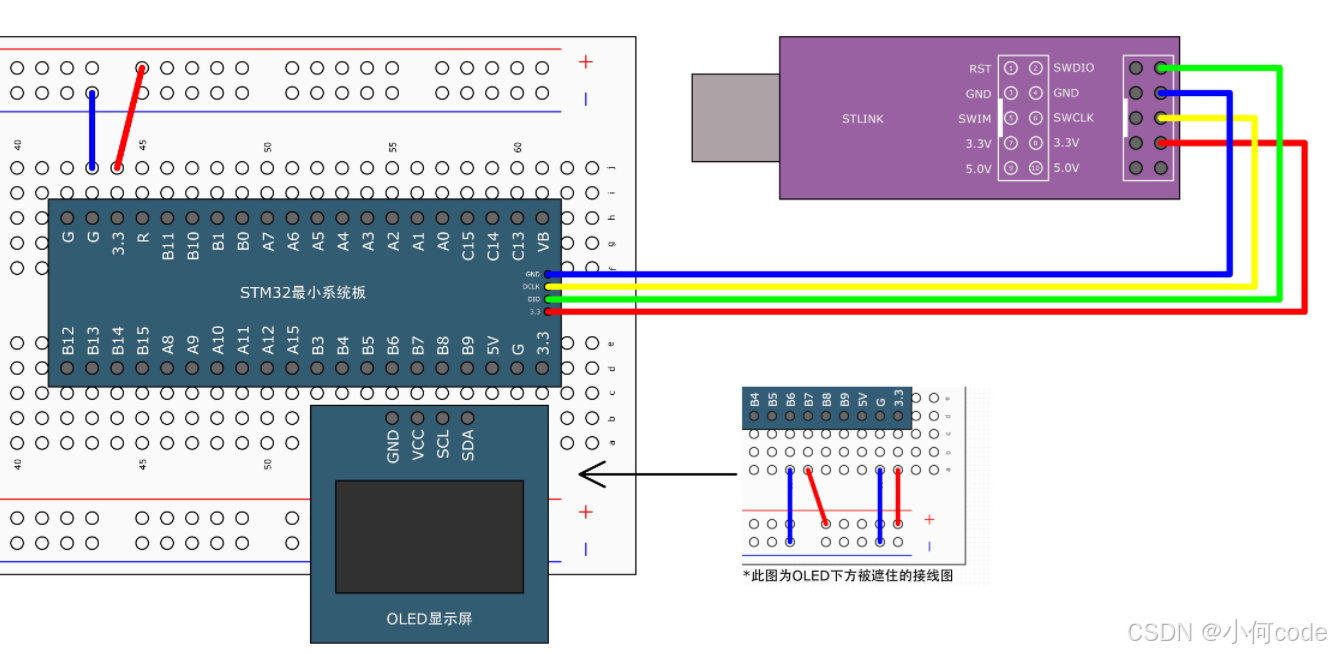

一、接线图

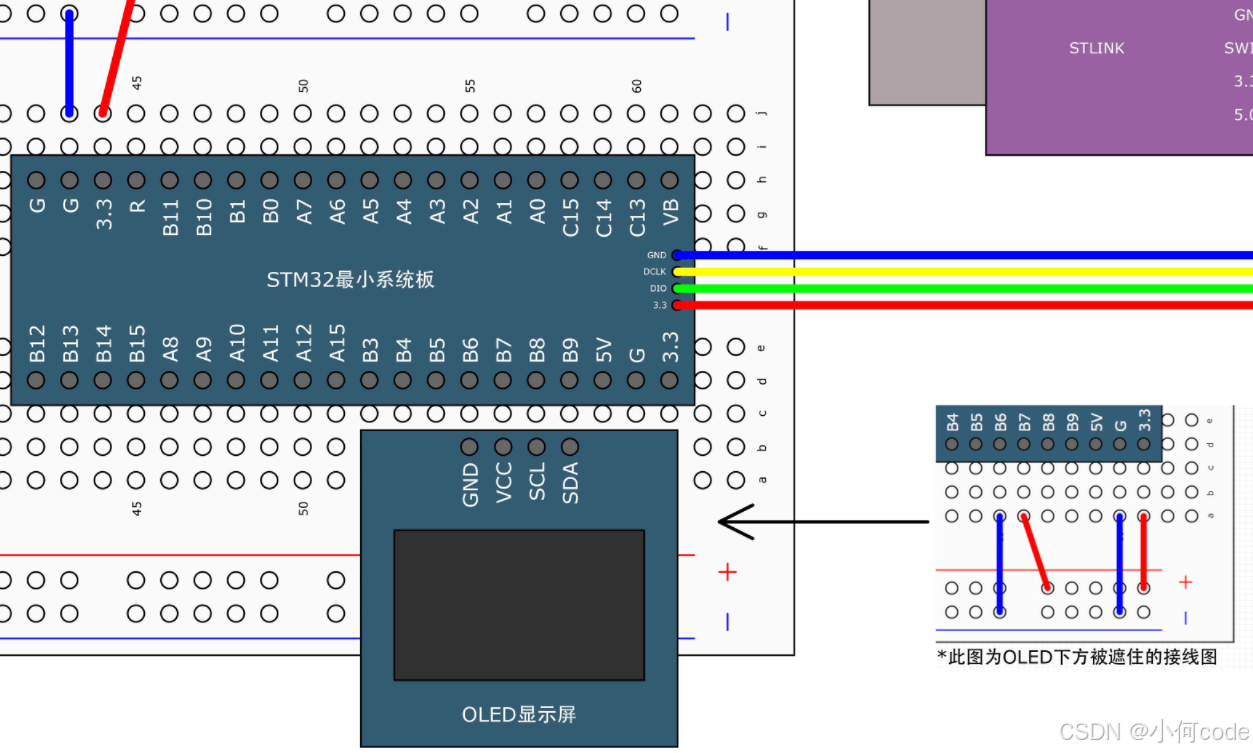

打开STM32Project工程文件夹里的【1-1 接线图】，打开【4-1 OLED显示屏】。

OLED插在面包板的右下角，以后一直在这个位置。需要用的时候随时可以使用，而且放在右下角也不占地方。

1. 供电

在这里我们使用的是四针脚的OLED屏幕，GND接负极，VCC接正极。在OLED的下面，先插上两根线，把OLED的GND引到负极供电孔，OLED的VCC引的正极供电孔。另外这个供电孔也会同时接到STM32的PB6和PB7两个引脚。

STM32的引脚上电后，如果不初始化，默认是浮空输入的模式，在这个模式下，引脚不会输出电平，所以不会有什么影响。也可以不插这两根供电跳线，直接给PB6口输出低电平，PB7口输出高电平，用GPIO口直接给OLED供电，这个也是没问题的。因为这个OLED功率很小，所以也是可以驱动的。

不过这种用GPIO口供电不是很规范，自己玩儿的时候用就行了。要做实际项目的话，最好还是用电源供电。

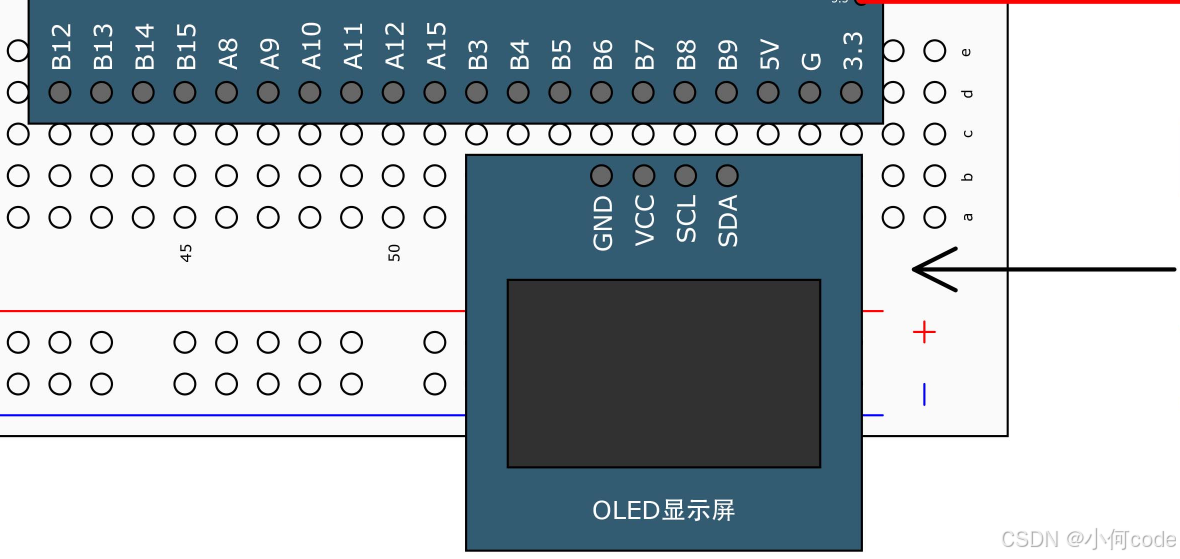

2. OLED

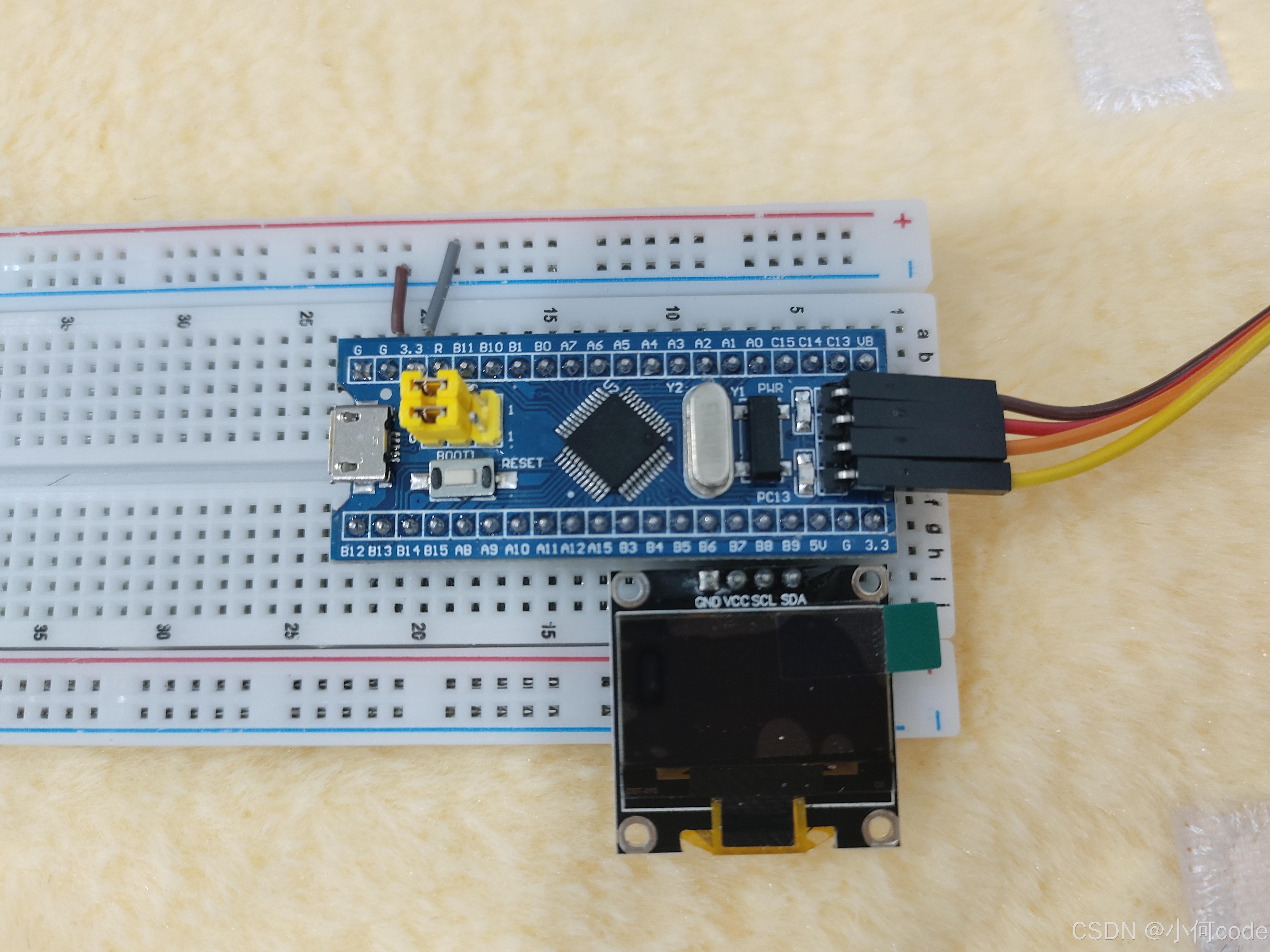

插好供电跳线之后，再把OLED插到PB6到PB9这四个口。这样OLED就接好了，此时OLED的SCL接到PB8，SDA接到PB9。

二、连接电路

1. 供电

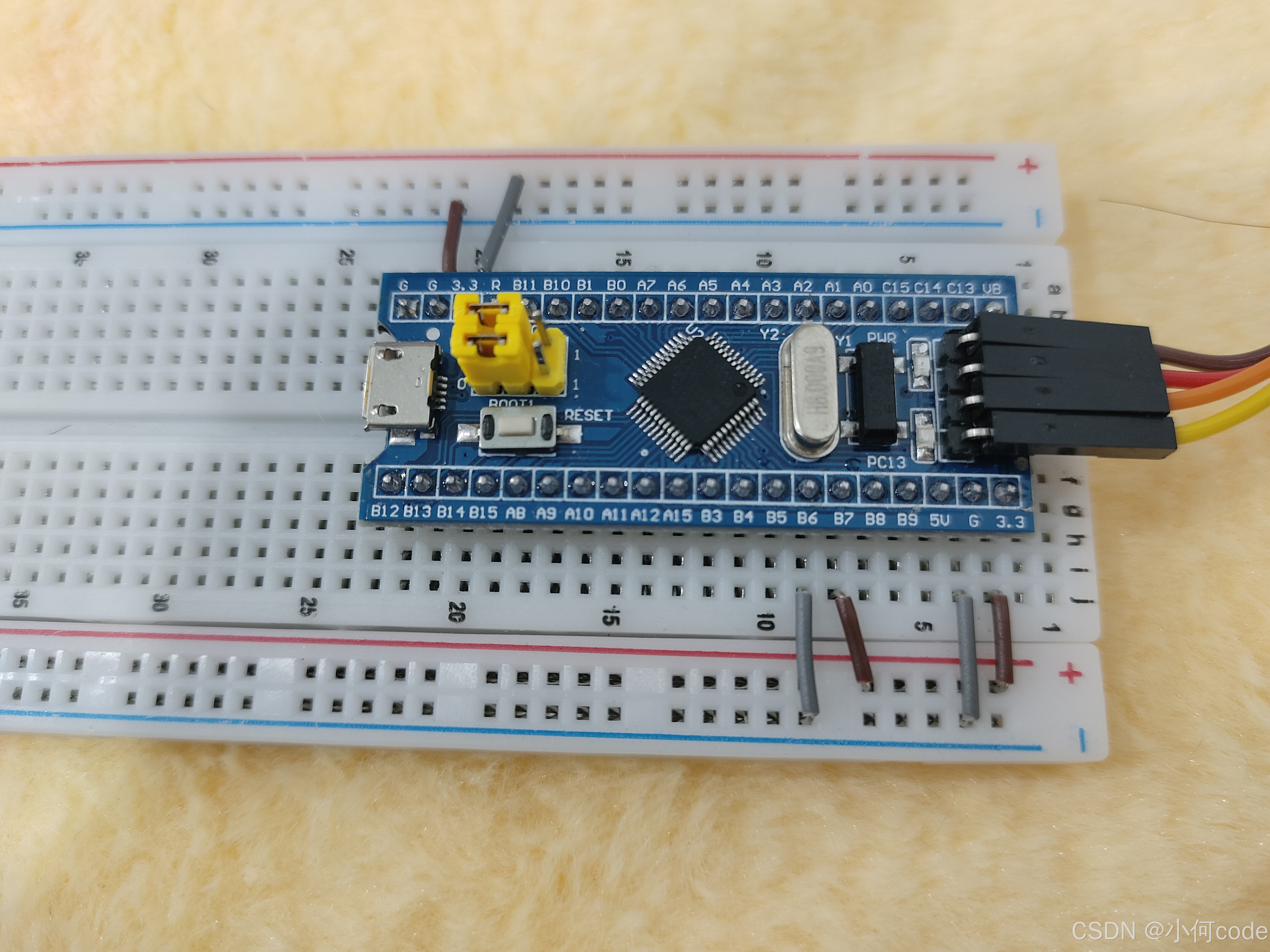

在面包板上插一下电路，先用跳线引一下电源，负极供电孔引到PB6的位置。正极供电孔引到PB7的位置。

2. OLED

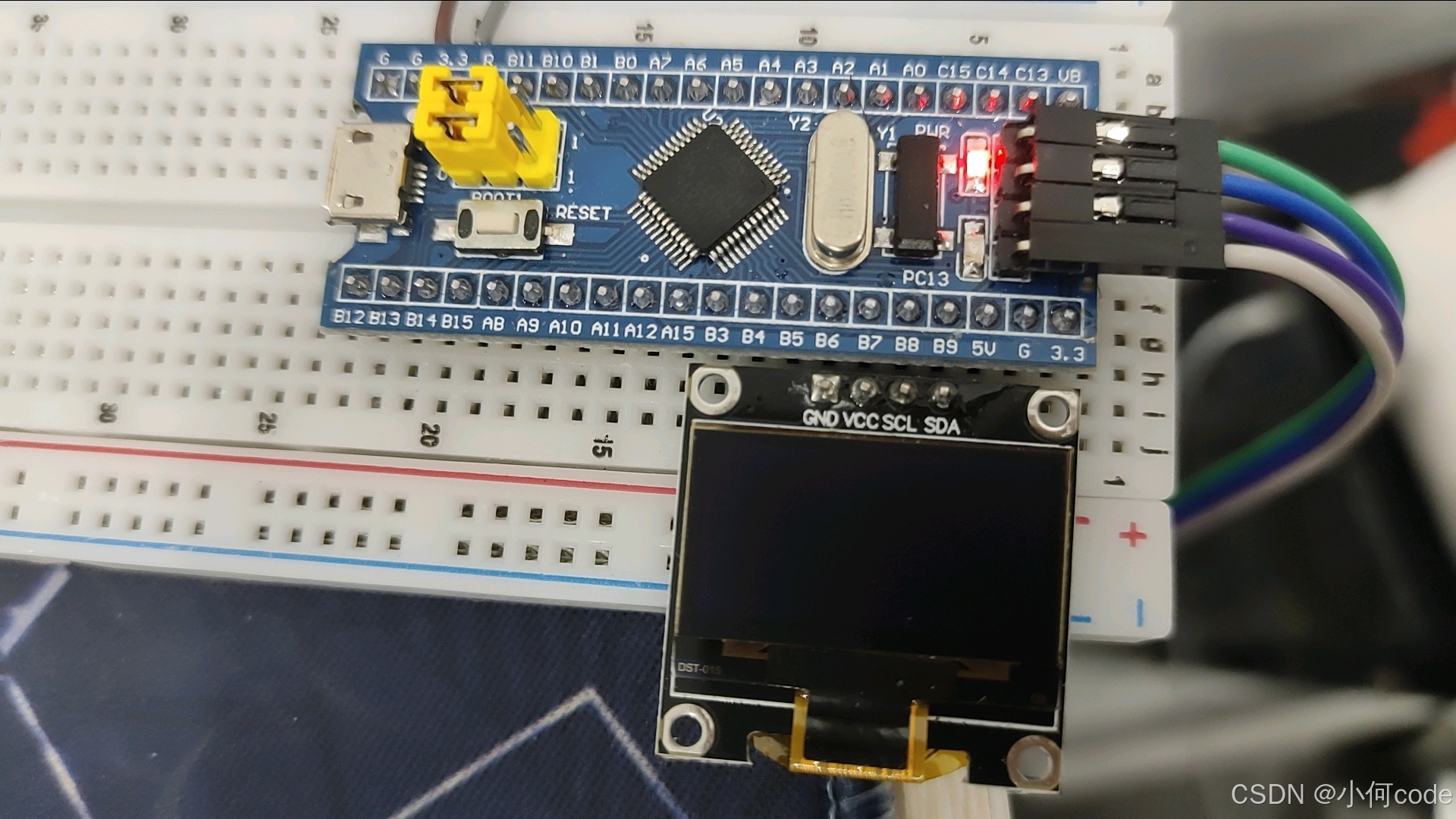

然后拿出OLED屏幕，插到PB6到PB9的这四个孔里，这样就完成了。

三、工程文件

1. 复制工程文件夹

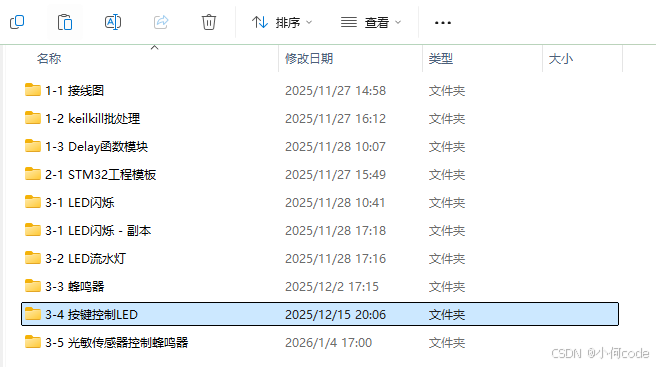

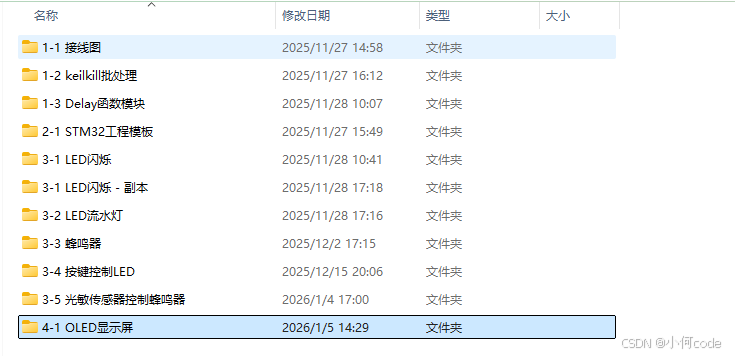

回到STM32Project工程文件夹，复制一下【3-4 按键控制LED】的工程文件夹，改个名字叫：【4-1 OLED显示屏】。

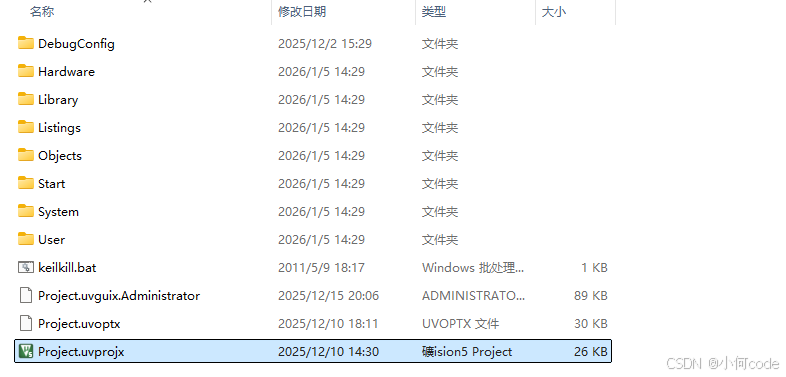

打开【4-1 OLED显示屏】文件夹，双击打开【Project.uvprojx】工程。

2. 清理

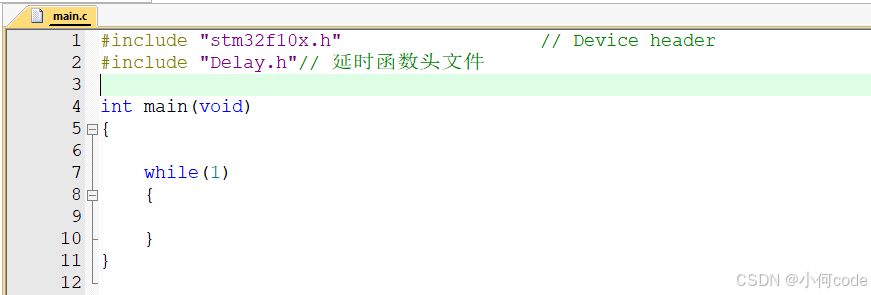

将main.c中，原有的代码都删掉。

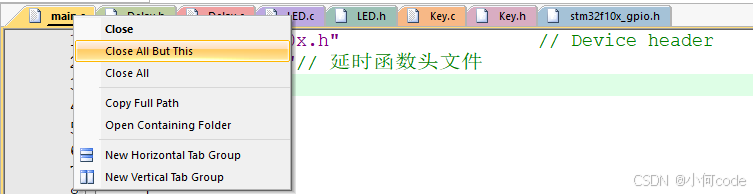

右键main.c，选择【Close All But This】，将其他的选项卡都关掉。

3. OLED驱动函数模块

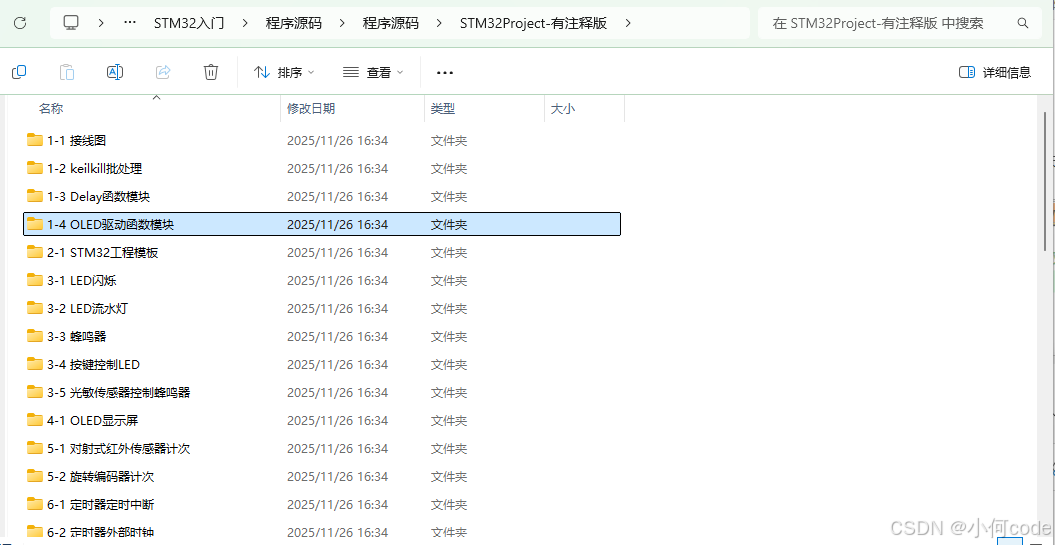

打开资料文件夹，在【STM32入门\程序源码\程序源码\STM32Project-有注释版】中找到【1-4 OLED驱动函数模块】。

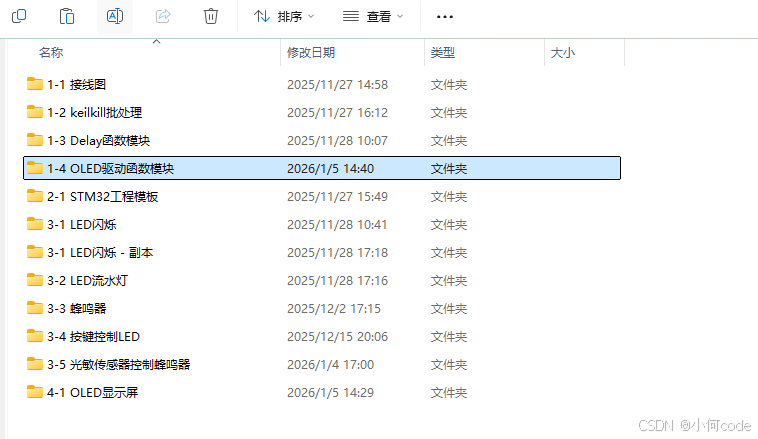

将【1-4 OLED驱动函数模块】复制到【STM32Project】工程文件夹中。

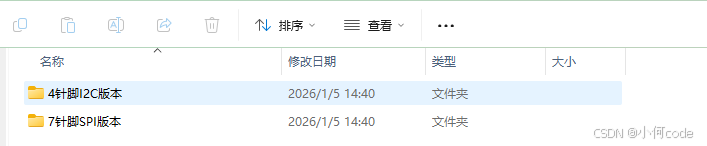

在【STM32Project】中打开【1-4 OLED驱动函数模块】。里面有两个版本，一个是【4针脚I2C版本】，另一个是【7针脚SPI版本】。

打开【4针脚I2C版本】，全选，复制。

回到【STM32Project】，【4-1 OLED显示屏】，打开【Hardware】，粘贴。

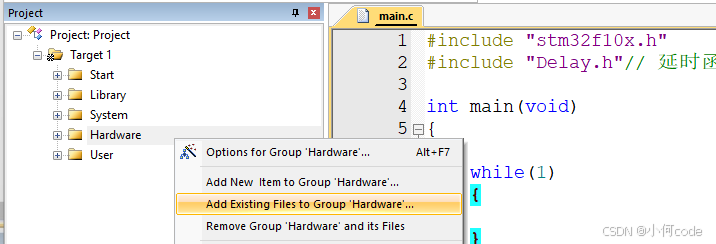

之后打开Keil，在Hardware处右键，添加已经存在的文件。

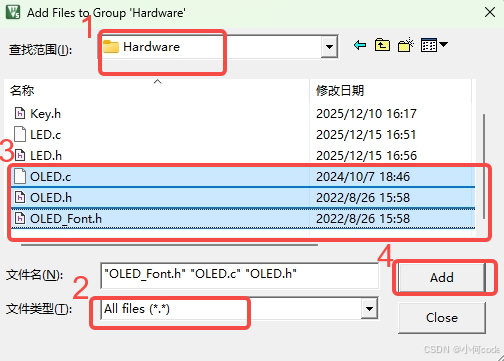

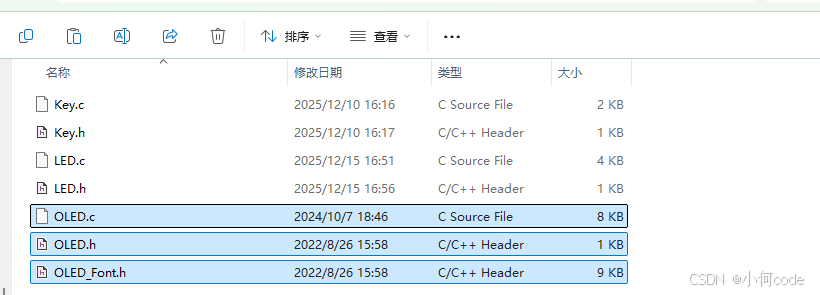

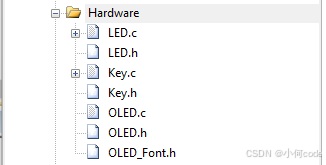

打开Hardware，文件类型选择All files，按住CTRL选择OLED的三个文件，然后点击Add。然后点击Close。

这样就把这个OLED模块添加到工程里面来了。

3.1 OLED.c

OLED.c文件里面就是函数的主体代码，包括引脚配置、引脚初始化、I2C通信的基本时序和OLED用户调用的代码。

函数已经写好，绝大部分不需要更改。

需要更改的只有：引脚配置、引脚初始化。

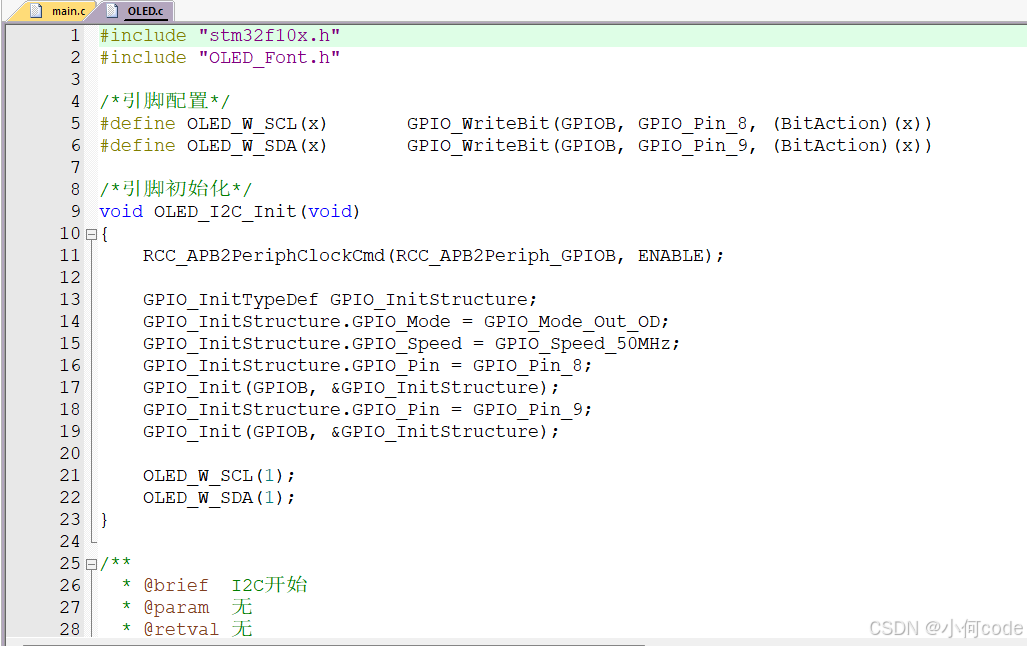

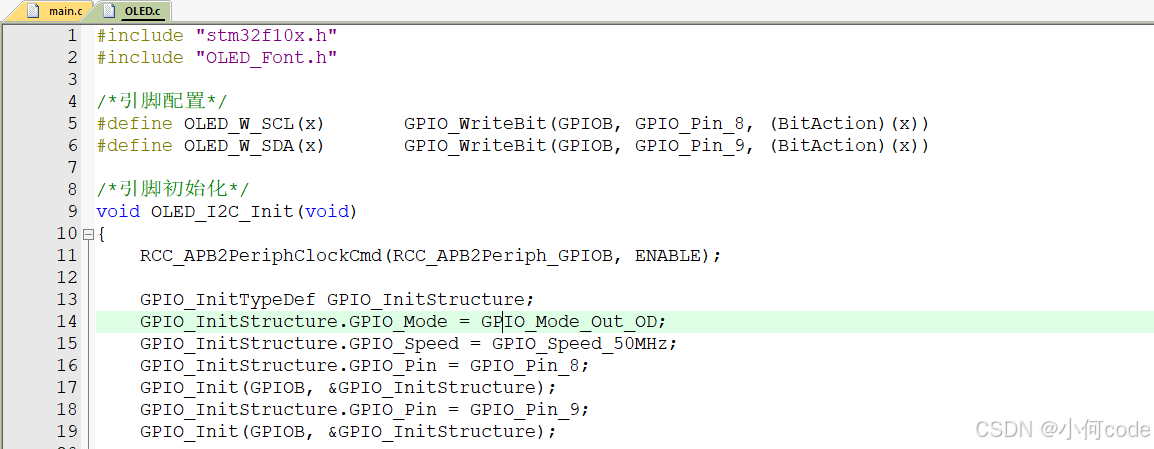

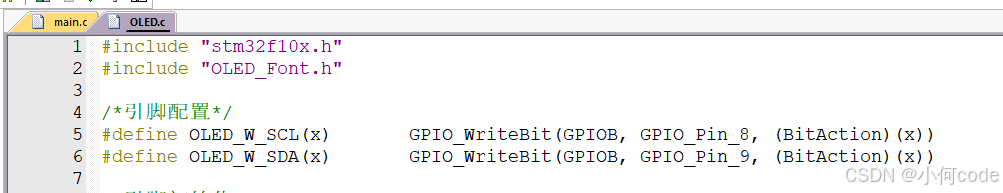

3.1.1 引脚配置

引脚配置，选择的是硬件电路上，把SCL和SDA这两个引脚接在了哪两个端口上。

我们这里SCL接在PB8，那参数就是GPIOB，GPIO_Pin_8。

假如换了个端口，接在PA6上，那这个参数就要改成GPIOA,GPIO_Pin_6。

SDA引脚配置也一样，SDA接在哪个位置，就改成GPIO啥，GPIO_Pin_啥。

3.1.2 引脚初始化

引脚初始化。OLED_I2C_Init也得改，把SCL和SDA都初始化为开漏输出的模式。具体更改就是：使用到的GPIO外设都先用RCC开启一下时钟。然后下面初始化GPIOB的Pin8，再初始化GPIOB的Pin9，这样就完成了。

所以对于这个模块来说，默认用的是SCL接PB8，SDA接PB9。

如果你想修改，先把上面这两行引脚配置改一下，再把下面的端口初始化改一下。剩下的都不需要修改，就可以直接使用这个OLED驱动函数模块。

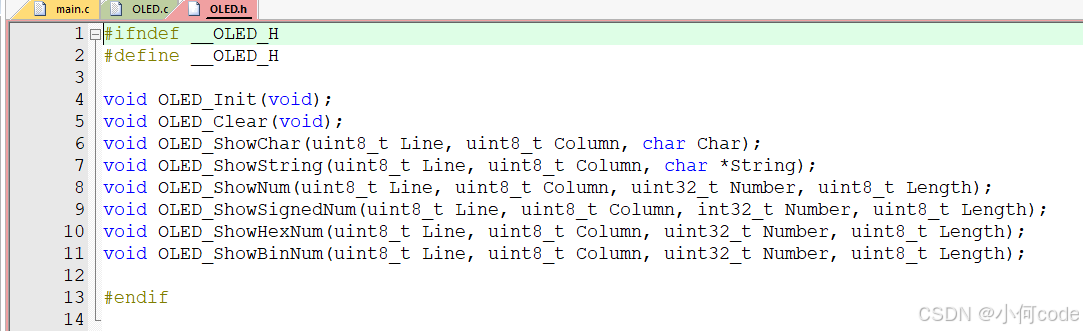

3.2 OLED.h

OLED.h文件里面是外部可调用函数的声明。

3.3 OLED_Font.h

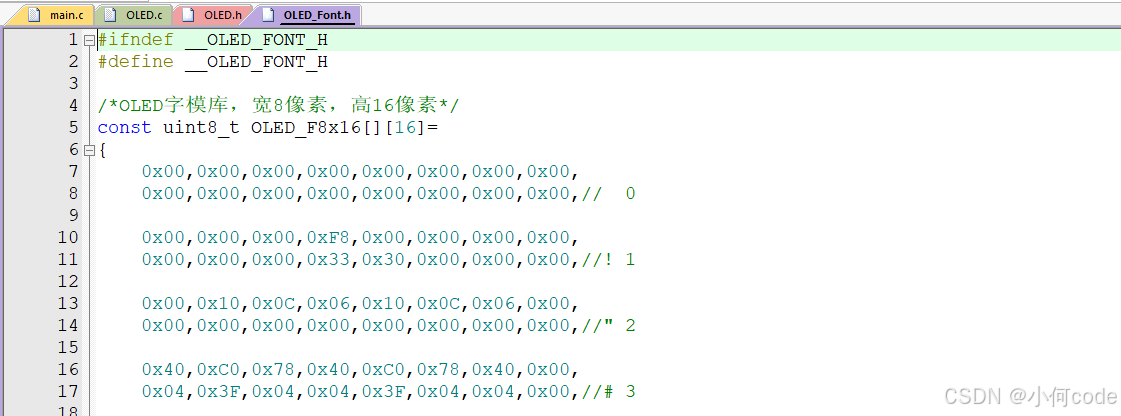

OLED_Font.h文件里面存的是OLED的字库数据。因为这个i d显示屏是不带字库的，想要显示字符、图形，还得先定义字符的点阵数据。这里就是这些字符的点阵数据，也就是字库。

o l e d.c文件的显示函数会用到这些数据，我们需要把这个文件复制过来，放到工程里。字库也是不用我们修改的。现在复制完成，我们来试用一下。

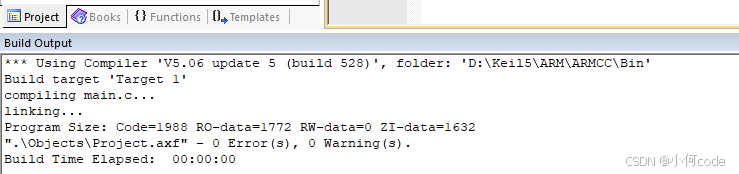

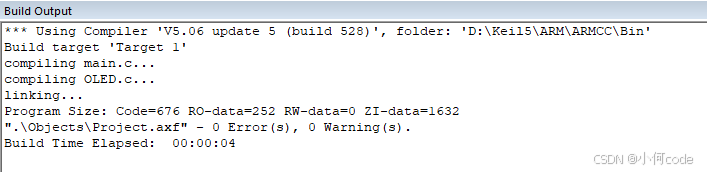

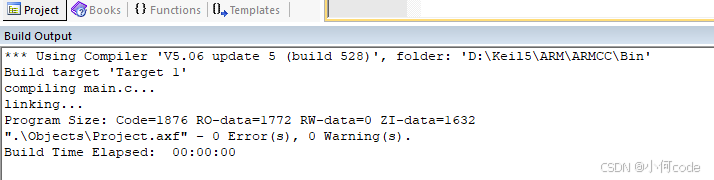

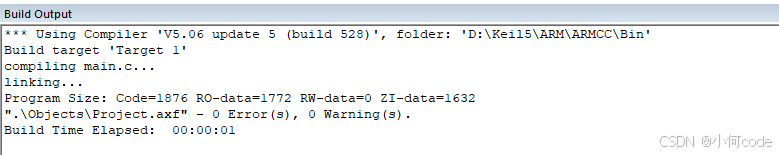

先编译一下。

4. main.c

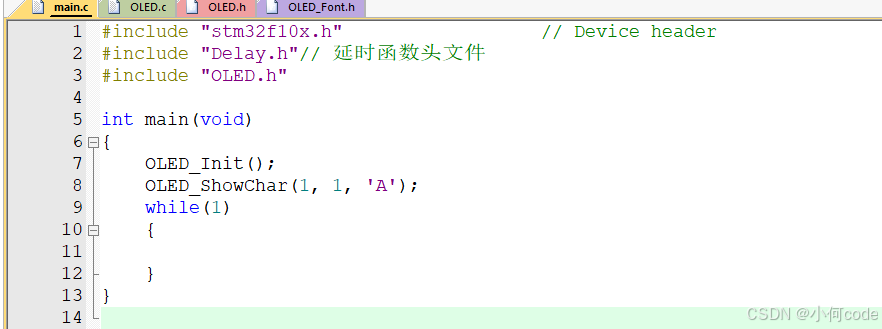

（1）main.c上面先加上：#include "OLED.h"。

（2）在main函数里，主循环之前，先调用OLED_Init();初始化OLED。

（3）OLED_ShowChar(1, 1, 'A');显示一个字符。

#include "stm32f10x.h"                  // Device header
#include "Delay.h"// 延时函数头文件
#include "OLED.h"

int main(void)
{
	OLED_Init();
    OLED_ShowChar(1, 1, 'A');
	while(1)
	{

	}
}

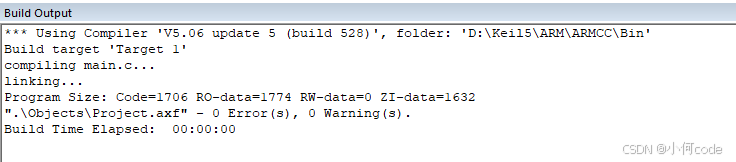

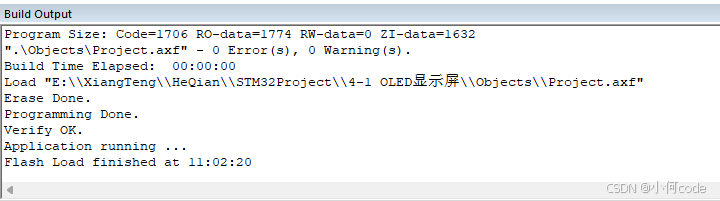

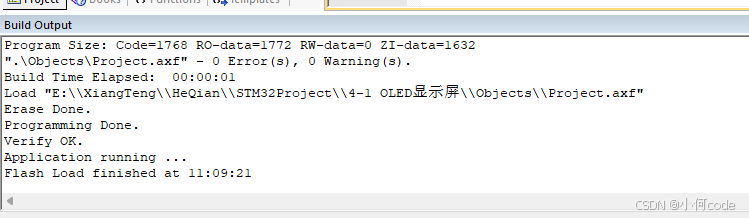

编译。

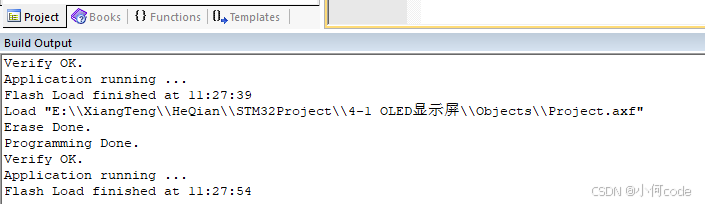

下载。

看到OLED的一行一列显示了一个字符A。

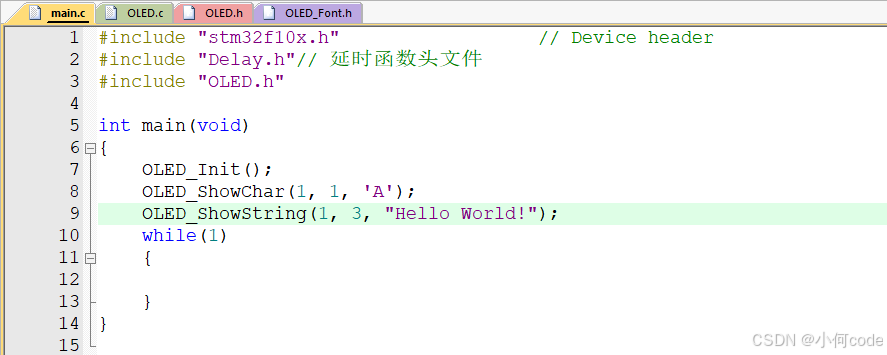

（4）OLED_ShowString(1, 3, "Hello World!");显示字符串。

OLED_ShowString(1, 3, "Hello World!");

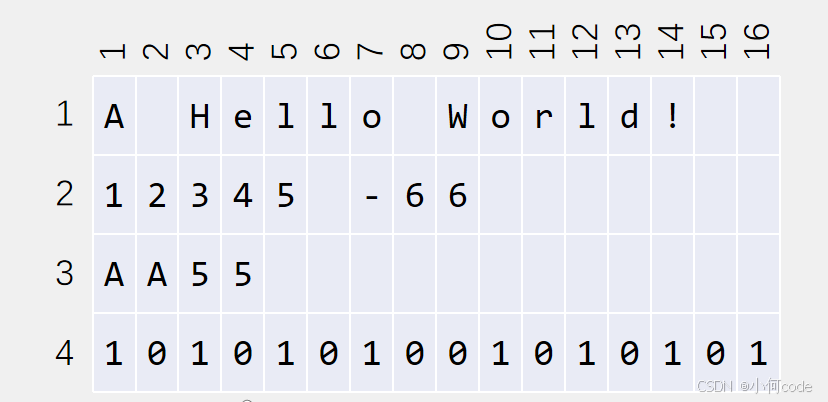

这里注意计算一下坐标和字符串长度。

编译。

下载。

在一行三列显示了Hello World和感叹号。

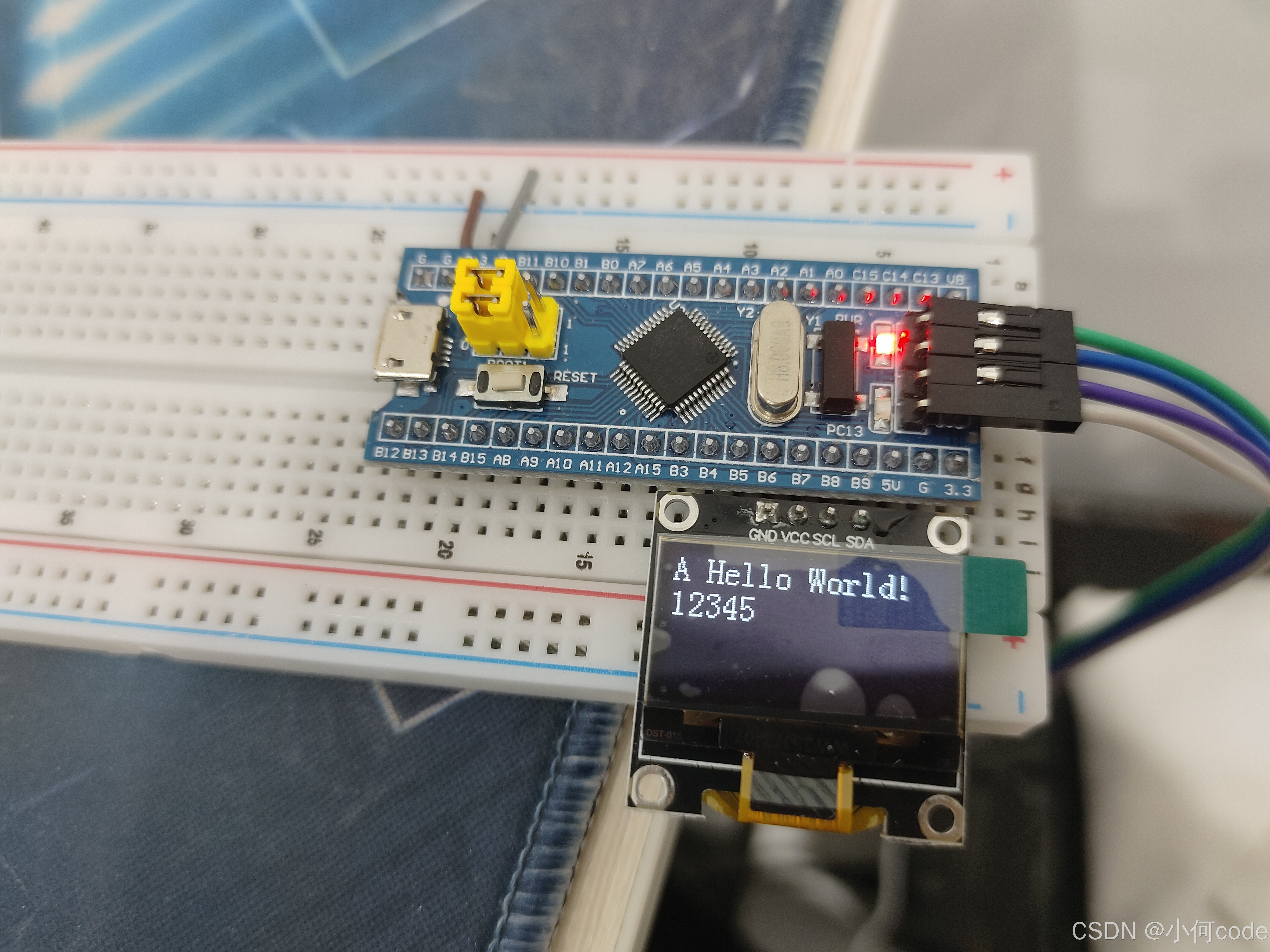

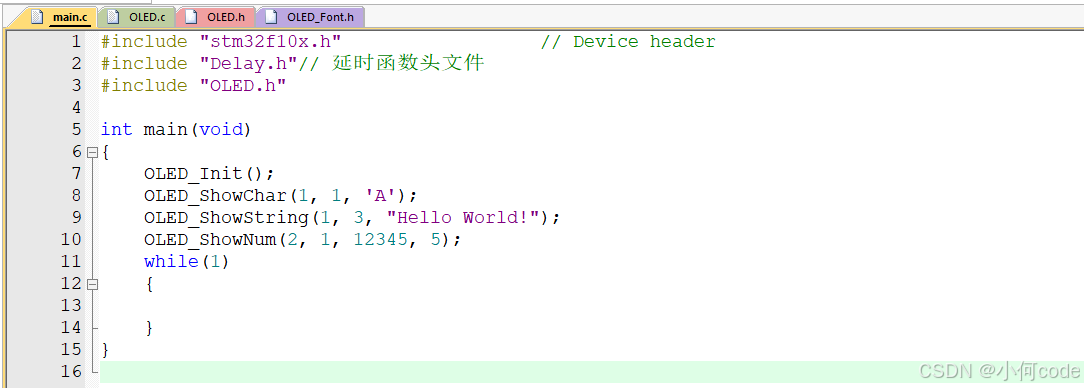

（5）OLED_ShowNum(2, 1, 12345, 5);

OLED_ShowNum(2, 1, 12345, 5);第2行第1列显示数字12345，长度为5。

OLED_ShowNum(2, 1, 12345, 5);

编译。

下载。

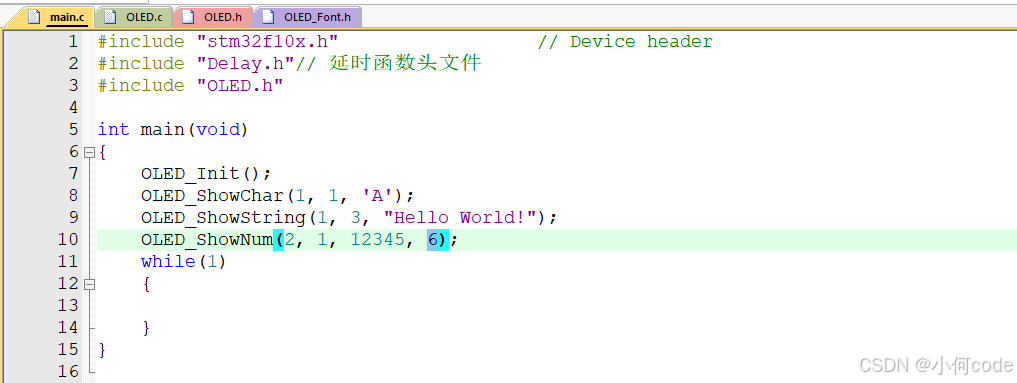

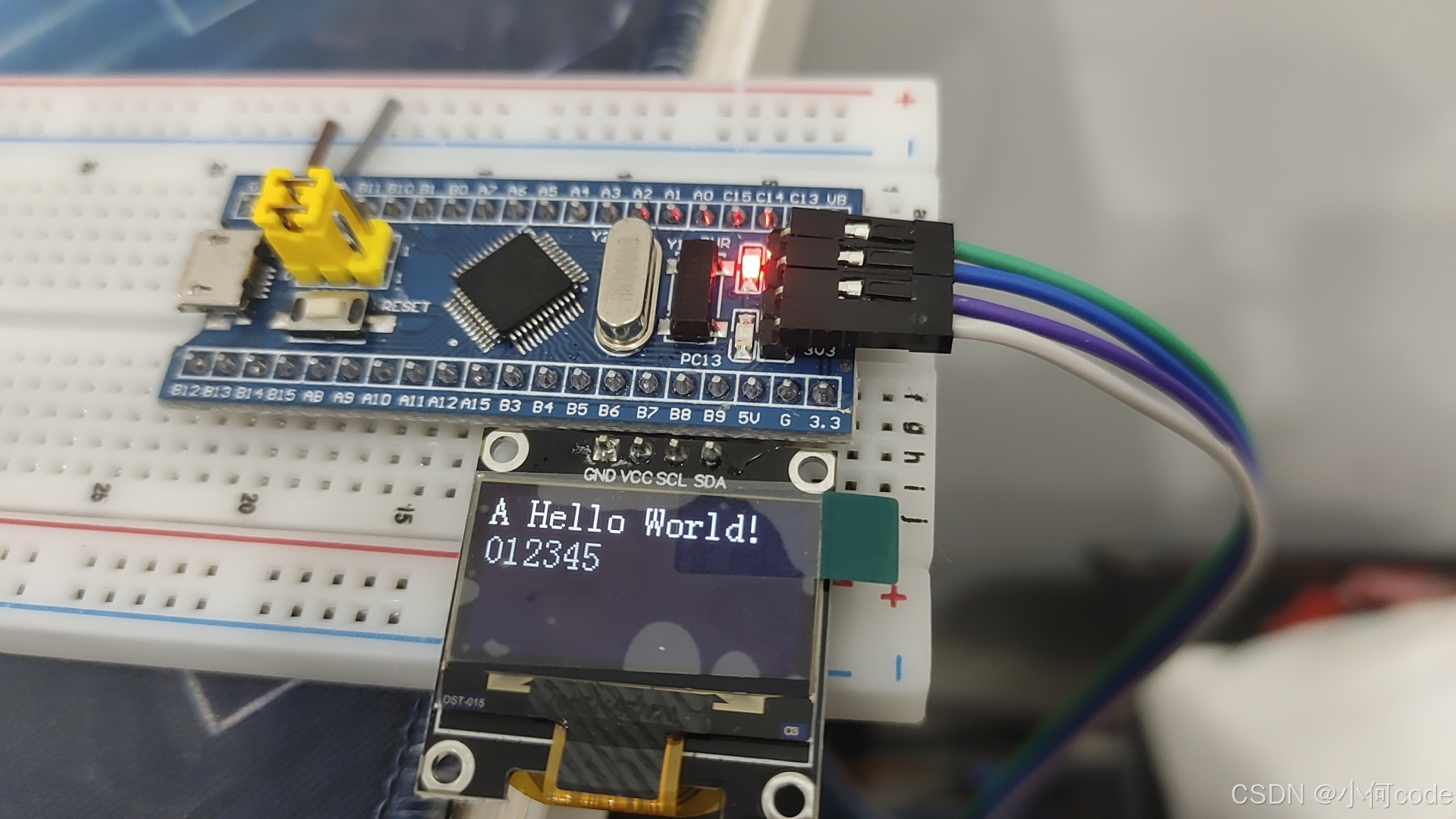

如果第4个参数，显示位数为：6，则前面自动补0。

OLED_ShowNum(2, 1, 12345, 6);

编译。

下载。

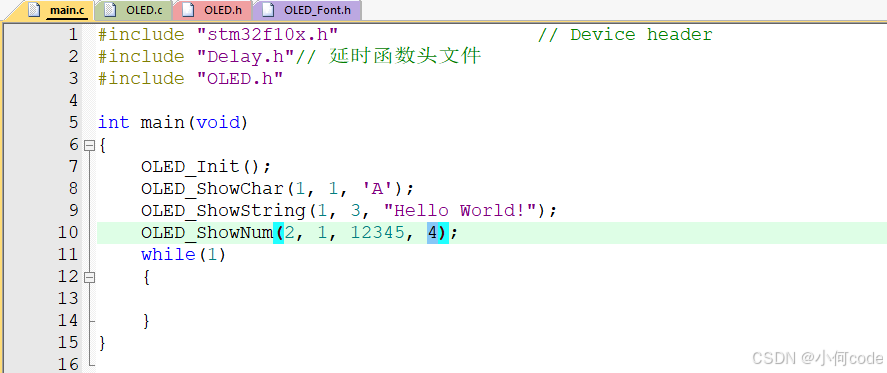

如果第4个参数，显示位数为：4，则切掉高位数据。

编译。

下载。

最高位的1就没有了。

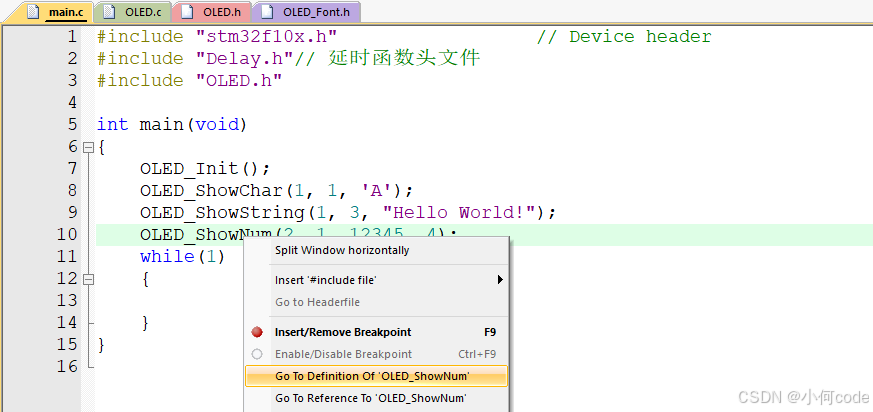

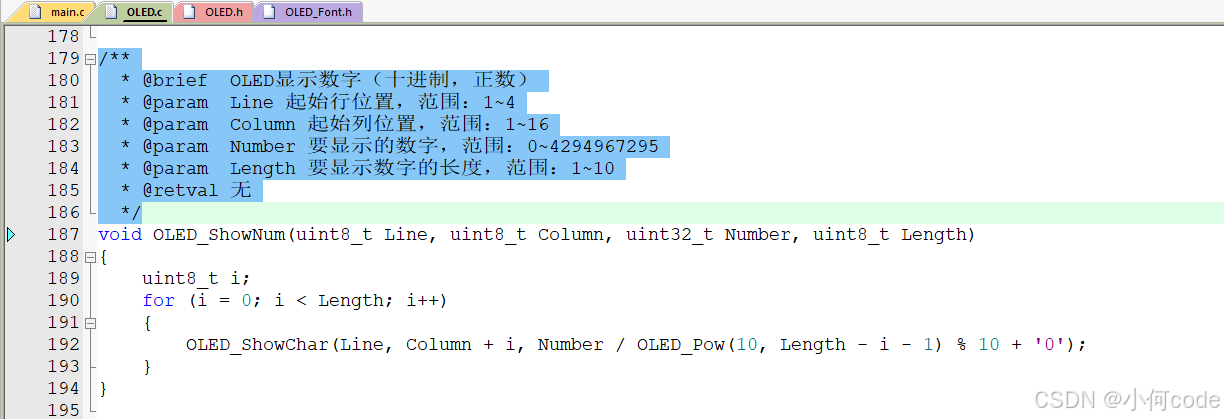

这就是显示无符号十进制数字，这个只能显示无符号数。右键OLED_ShowNum转到定义。

每个函数都有注释，包含函数的作用、参数取值范围。

回到main.c中：

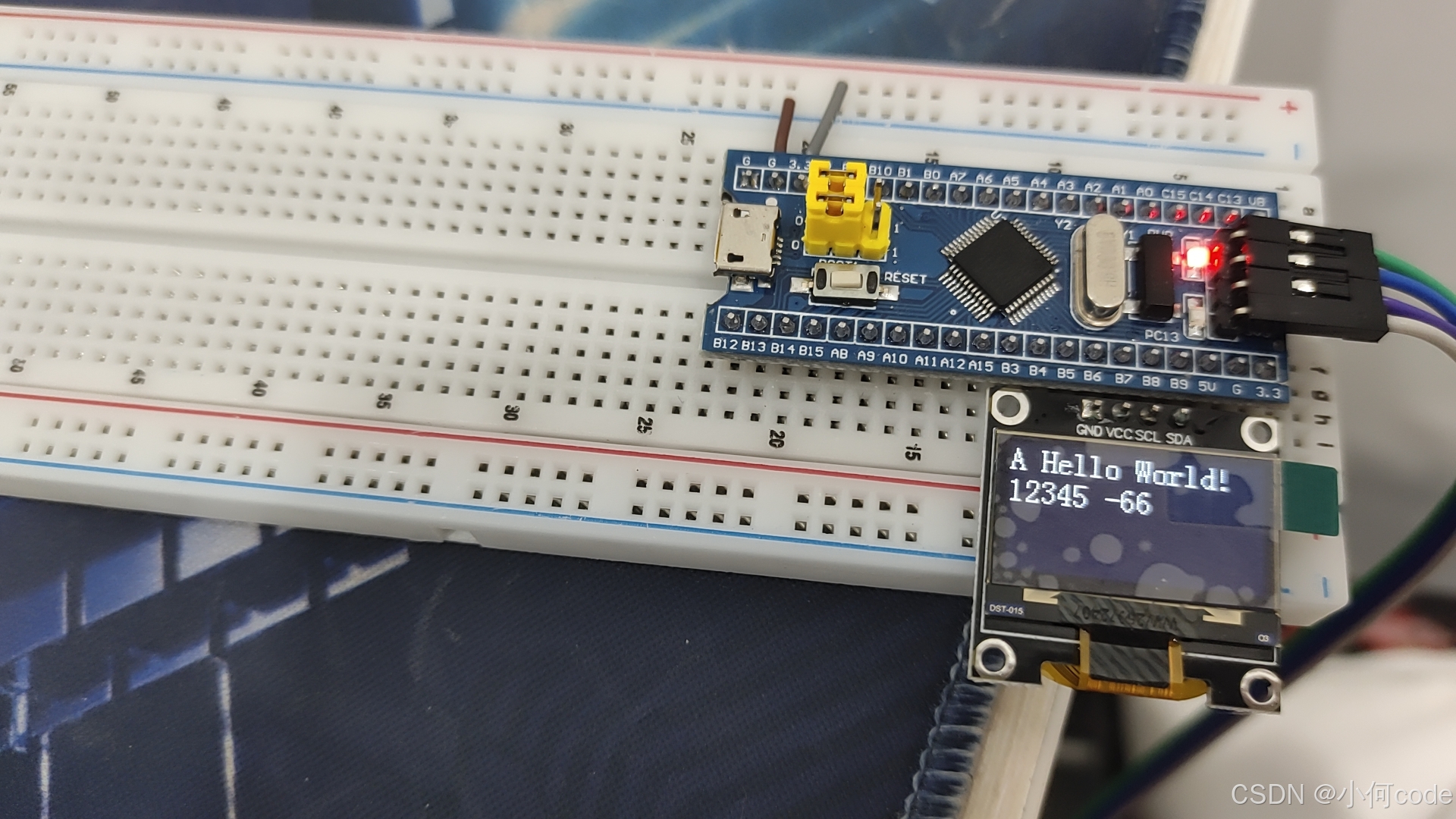

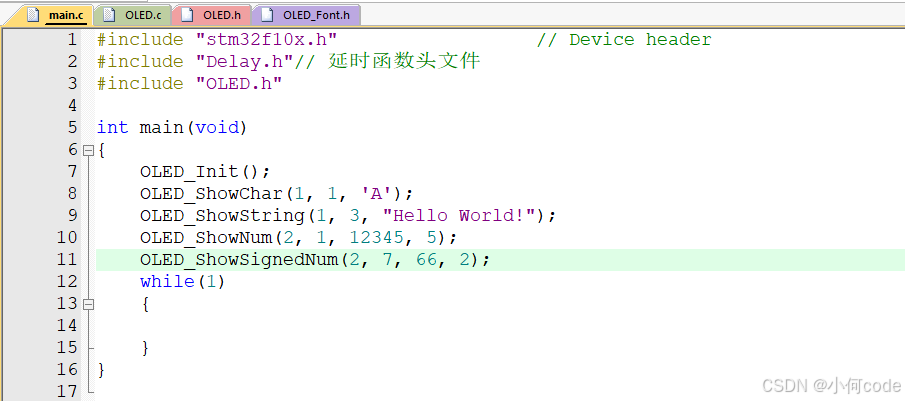

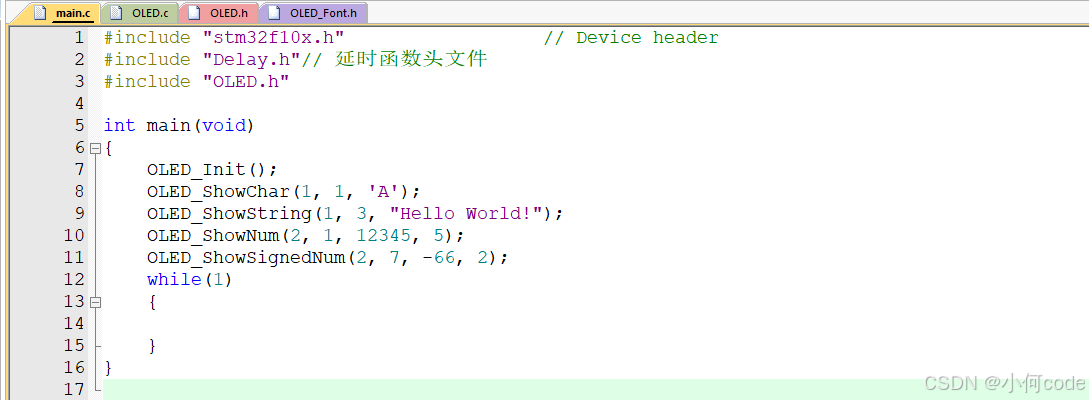

（6）OLED_ShowSignedNum(2, 7, -66, 2);

OLED_ShowSignedNum(2, 7, -66, 2);第2行第7列显示有符合数字-66，数字长度为2。

OLED_ShowSignedNum(2, 7, -66, 2);

编译。

下载。

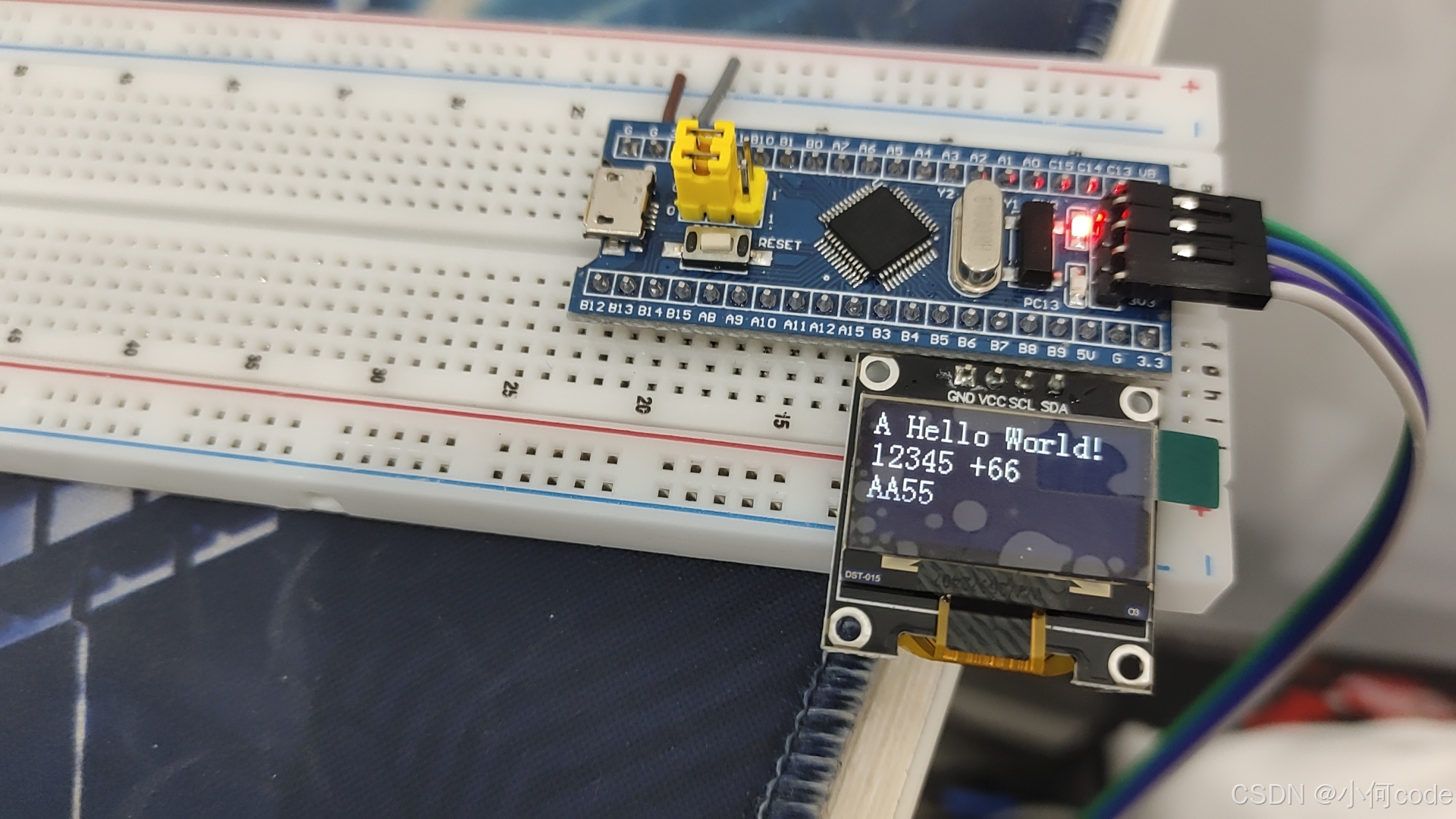

如果参数是66。OLED_ShowSignedNum(2, 7, 66, 2);第2行第7列显示有符合数字+66，数字长度为2。

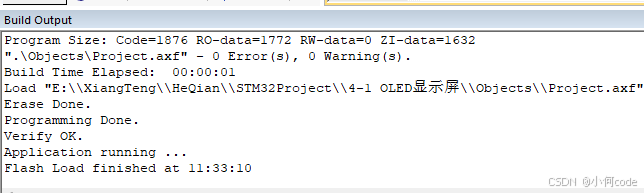

编译无错、下载成功。显示有符合数字+66。

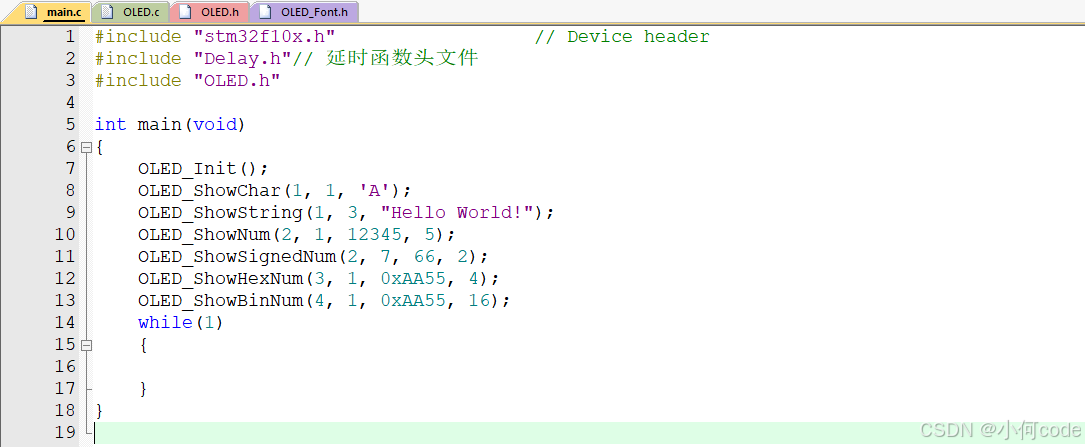

（7）OLED_ShowHexNum(3, 1, 0xAA55, 4);

OLED_ShowHexNum(3, 1, 0xAA55, 4);显示十六进制数字。

OLED_ShowHexNum(3, 1, 0xAA55, 4);

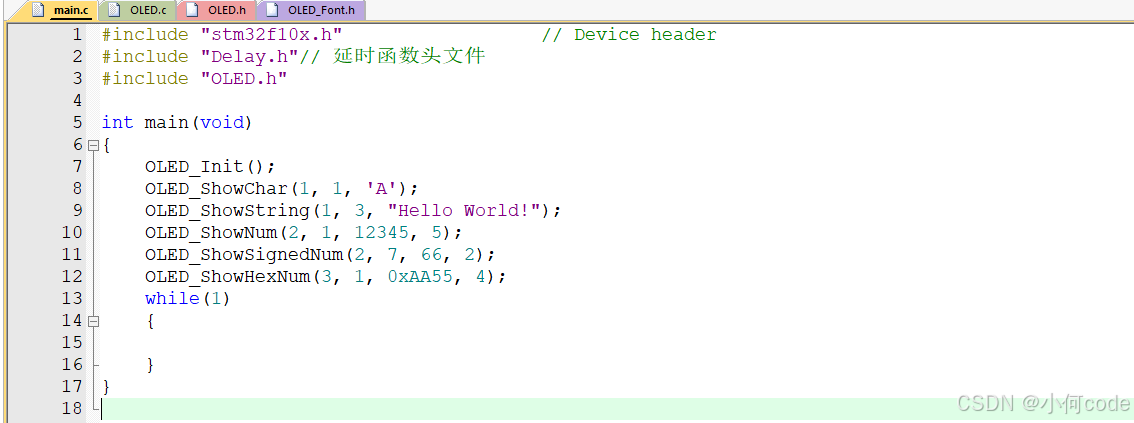

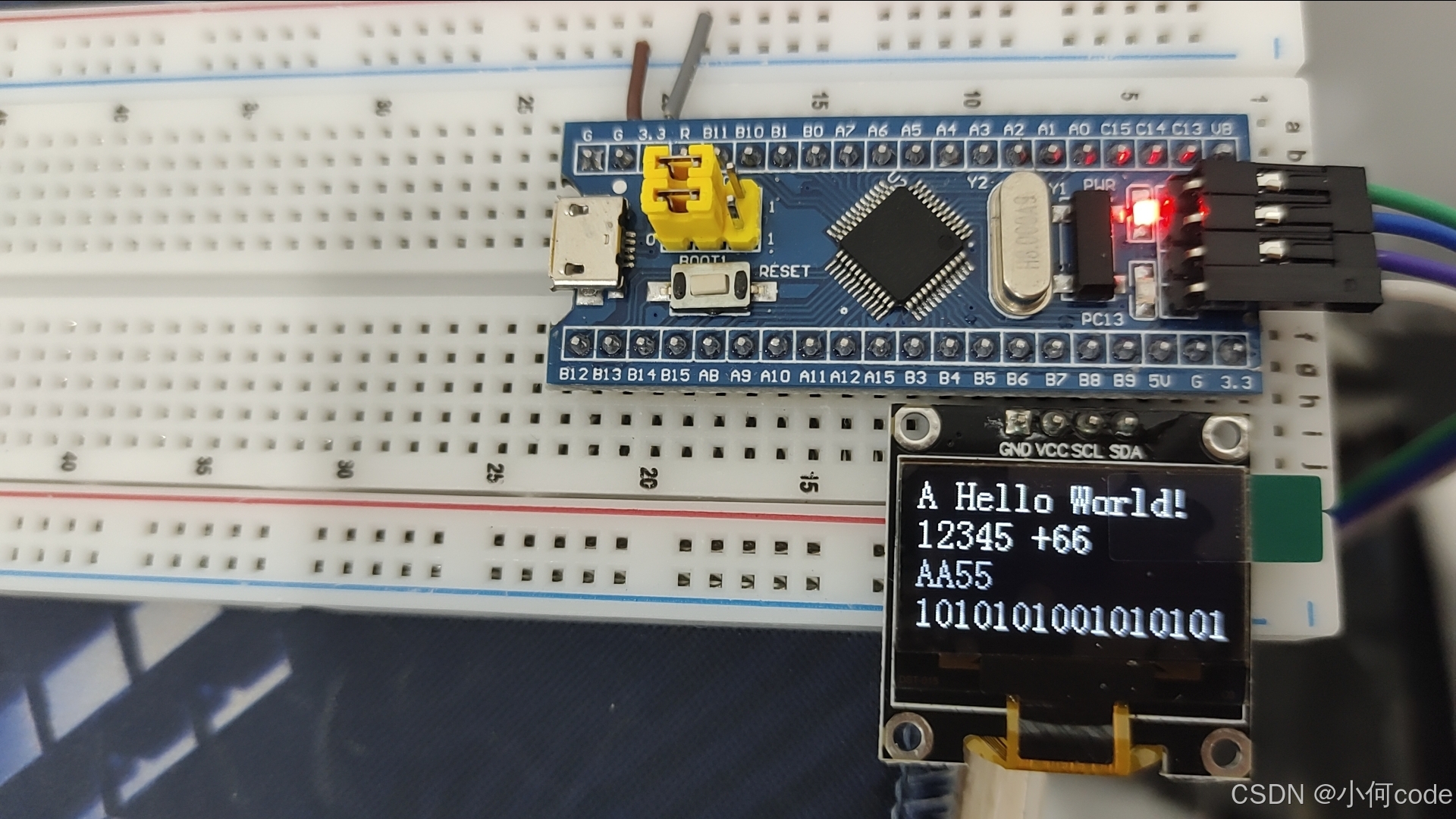

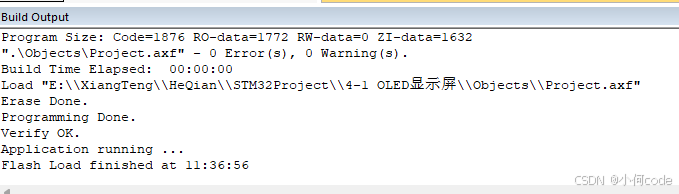

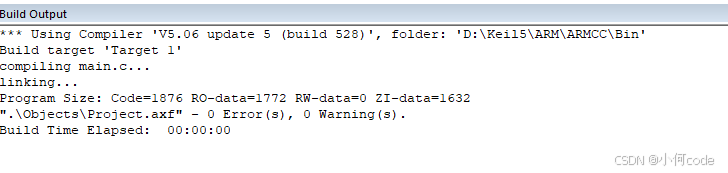

编译无错、下载成功。

（8）OLED_ShowBinNum(4, 1, 0xAA55, 16);

OLED_ShowBinNum(4, 1, 0xAA55, 16);显示二进制数字。

OLED_ShowBinNum(4, 1, 0xAA55, 16);

编译无错、下载成功。

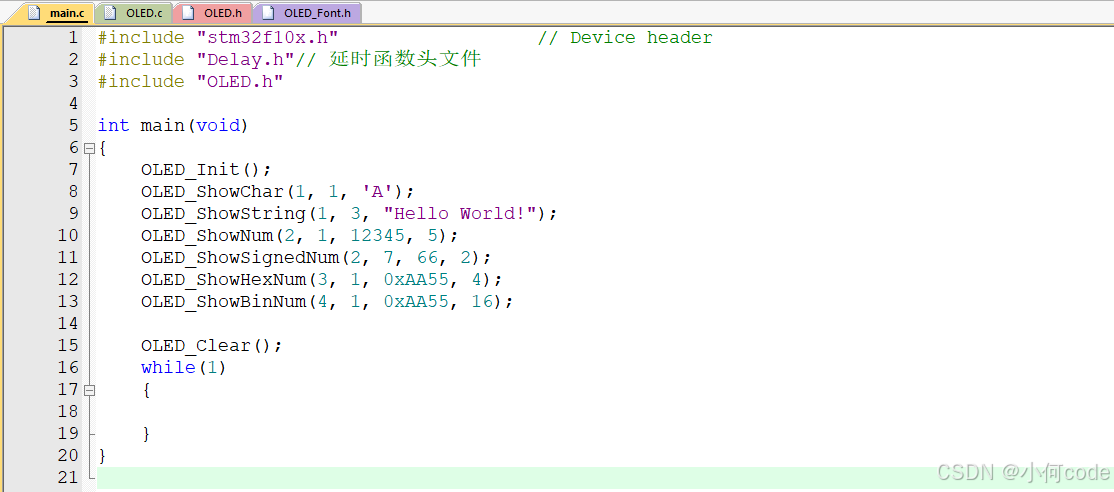

（9）OLED_Clear();

OLED_Clear();清屏函数。调用这个函数，OLED屏幕就会清空。

OLED_Clear();

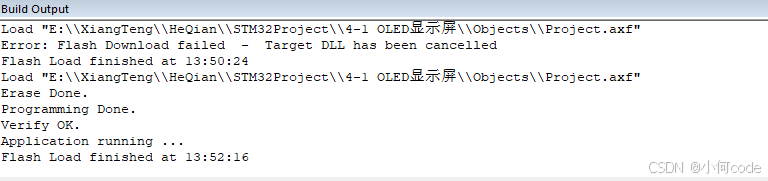

编译无错、下载成功。

这时候OLED就不会显示任何东西，因为在最后OLED_Clear();把全屏都清屏了。

【拓展知识】

如果只想清除部分字符，可以用OLED_ShowString（覆盖对应位置的显存数据）在你想要清掉的地方显示空格字符就行了。

原因：显示字符时，OLED 驱动会把字符的点阵数据写入指定坐标的显存区域；空格字符（' '）的点阵数据是全 0（无点亮像素），因此用 OLED_ShowString 显示空格，相当于把对应位置的显存数据置 0，视觉上就 "清除" 了原有字符。

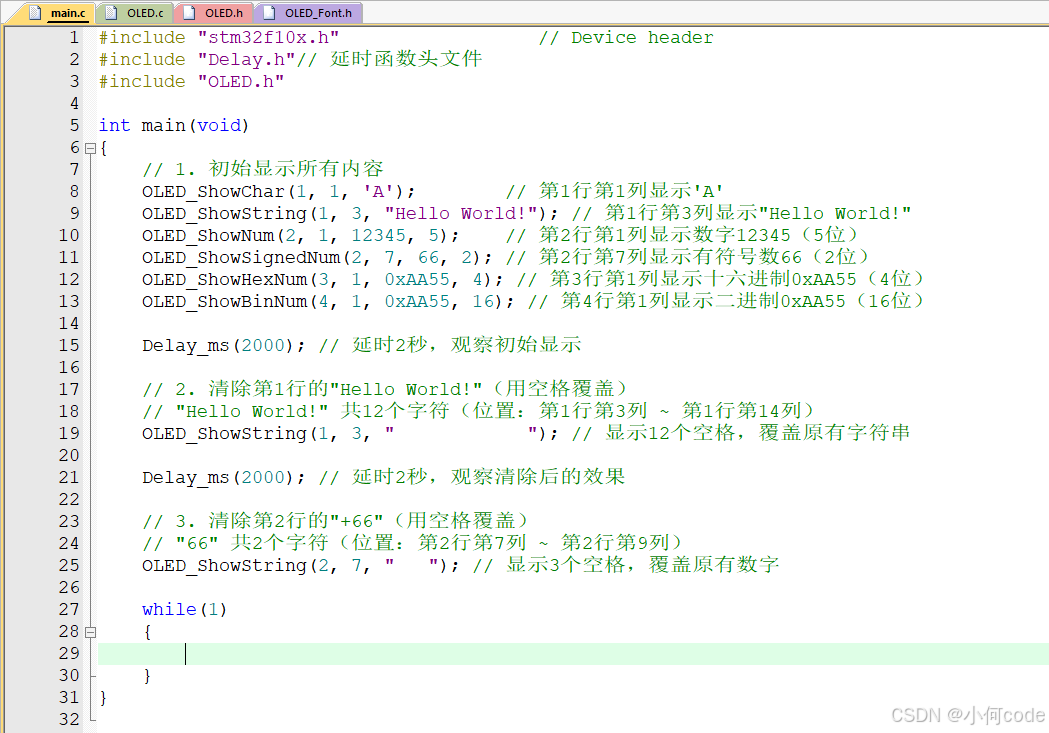

#include "stm32f10x.h"                  // Device header
#include "Delay.h"// 延时函数头文件
#include "OLED.h"

int main(void)
{
    // 1. 初始显示所有内容
    OLED_ShowChar(1, 1, 'A');        // 第1行第1列显示'A'
    OLED_ShowString(1, 3, "Hello World!"); // 第1行第3列显示"Hello World!"
    OLED_ShowNum(2, 1, 12345, 5);    // 第2行第1列显示数字12345（5位）
    OLED_ShowSignedNum(2, 7, 66, 2); // 第2行第7列显示有符号数66（2位）
    OLED_ShowHexNum(3, 1, 0xAA55, 4); // 第3行第1列显示十六进制0xAA55（4位）
    OLED_ShowBinNum(4, 1, 0xAA55, 16); // 第4行第1列显示二进制0xAA55（16位）

    Delay_ms(2000); // 延时2秒，观察初始显示

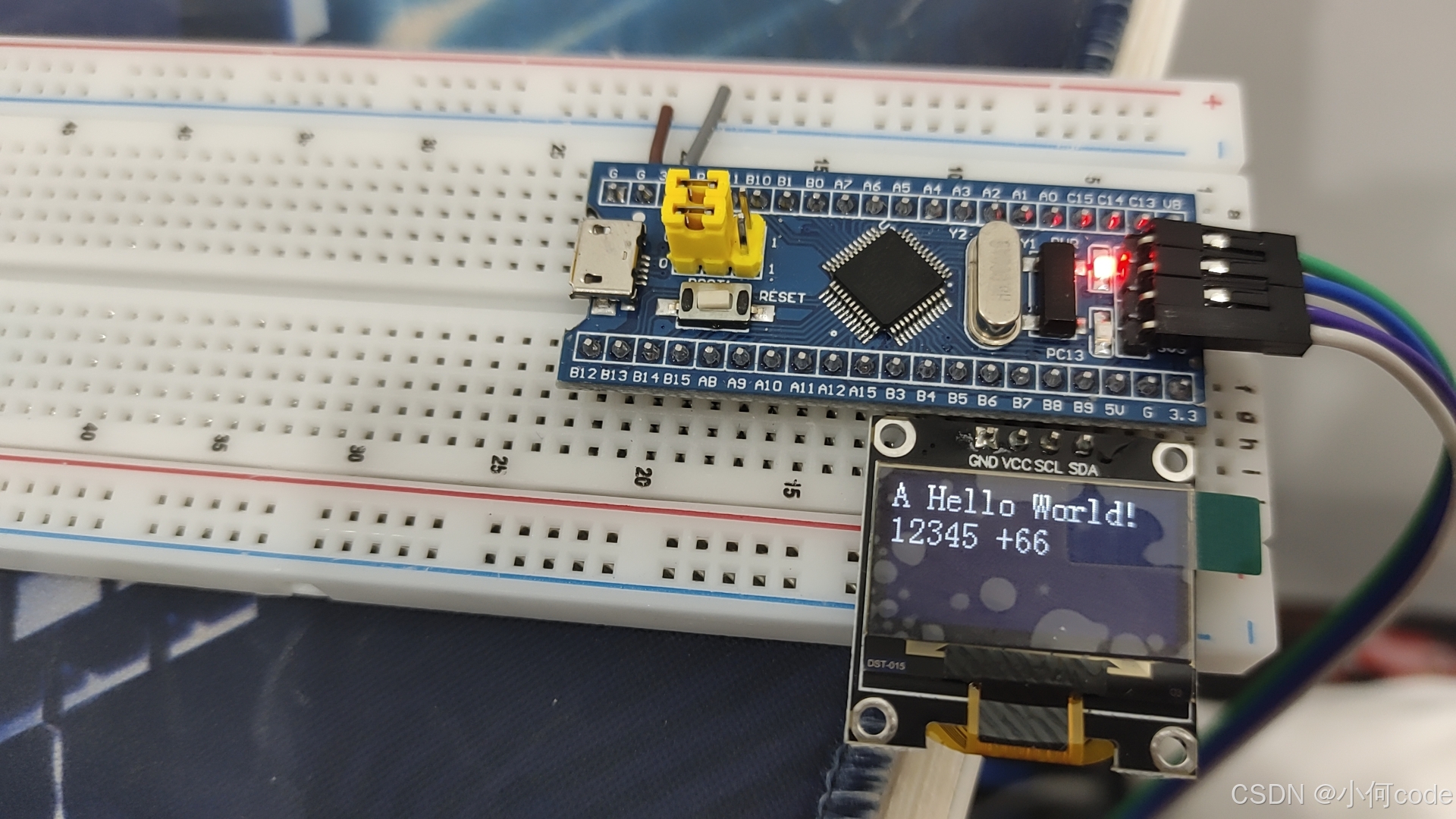

    // 2. 清除第1行的"Hello World!"（用空格覆盖）
    // "Hello World!" 共12个字符（位置：第1行第3列 ~ 第1行第14列）
    OLED_ShowString(1, 3, "            "); // 显示12个空格，覆盖原有字符串

    Delay_ms(2000); // 延时2秒，观察清除后的效果

    // 3. 清除第2行的"+66"（用空格覆盖）
    // "66" 共2个字符（位置：第2行第7列 ~ 第2行第9列）
    OLED_ShowString(2, 7, "   "); // 显示3个空格，覆盖原有数字

	while(1)
	{

	}
}

OLED局部消除字符
