3D PDF如何制作?SOLIDWORKS MBD模板定制技巧

SOLIDWORKS制作3D PDF模版

SOLIDWORKS MBD能够帮助工程师以清晰直观的方式描述产品尺寸信息。在3D PDF文件中,用户可以自由旋转和移动视图,方便查看模型的各个尺寸细节。

本文将带您一步步学习如何使用SOLIDWORKS MBD制作专业的3D PDF模板,让您的产品尺寸、公差和制造信息(PMI)都能在交互式3D PDF中完美呈现,实现模型与图纸的智能互联。

准备工作

安装Adobe Acrobat Reader DC(3DPDF阅读软件)。

-可在微软应用市场免费下载安装

启用SOLIDWORKS MBD 菜单栏

-CommandManger-右键选项卡-勾选MBD及MBD Dimensions选项

制作3D PDF模版

1、点击CommandManger菜单中的MBD-3D PDF编辑器

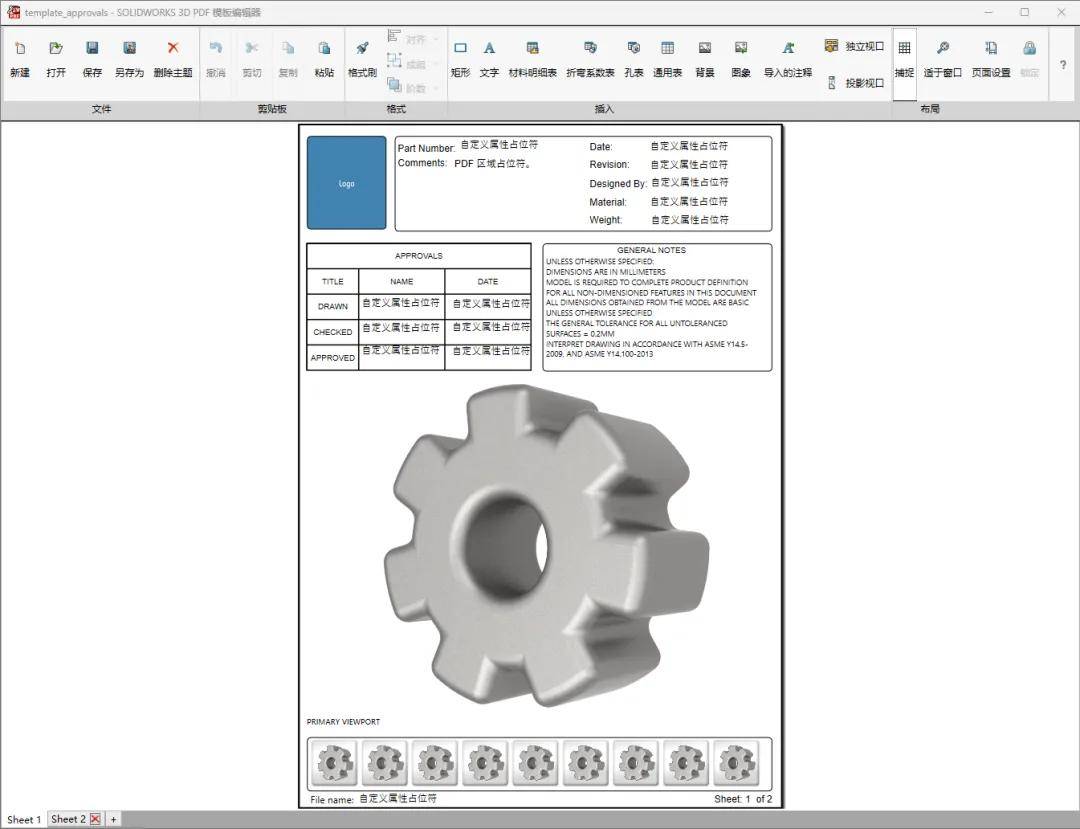

2、弹出编辑界面

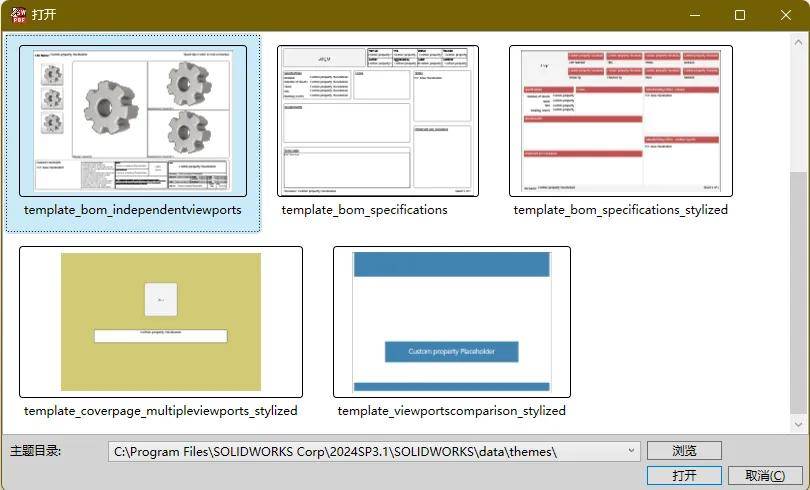

3、选择预设模版

打开-主题目录下

默认目录:

C:\Program Files\SOLIDWORKS Corp\(软件版本)\SOLIDWORKS\data\themes

选择一个合适的默认模版修改。

4、插入矩形

矩形可理解为图纸内容的分区。将要描述的信息分类框住。

可修改矩形的边界颜色、厚度(线宽)、半径(圆角)。填充颜色,选择填充无颜色,矩形框内部透明。

5、插入文本

插入文本可分为四类内容

·文本字段

当在 SOLIDWORKS 软件中发布 3D PDF 时,输入文字,设置字体并在文本框中键入。

·横板文本字段

双击修改文字内容,可作为标题。

·自定义属性字段

选择要显示的自定义属性值。配置特定:特定配置属性。

·PDF表单字段

在已发布的 3D PDF 文档中输入文本。

【其他可用功能介绍】

-插入背景、图像(公司LOGO)

插入图像后可锁定照片长宽比,缩放照片拖动到合适位置

-插入表格

可以插入BOM表、通用表格、孔表

-插入独立窗口与投影视口

显示SOLIDWORKS MBD获取的3D视图

- 调整、排版

分组、解除分组:可理解为做块

阶数(顺序):调整内容的图层前后顺序-当内容被挡住可适当调整

锁定:已确定的区域可锁住防止位移错乱。

保存模版并使用模版

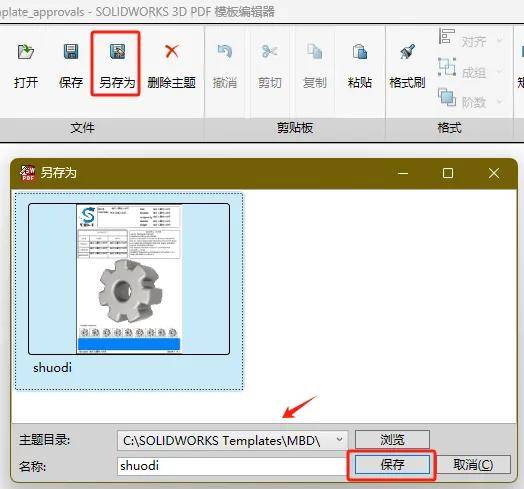

制定好企业3D PDF模版后点击顶部另存为按钮,选定保存位置,添加模版名称,保存。

**使用模版:**标注模型并捕获3D视图,使用模版创建3D PDF文件。

SOLIDWORKS MBD的三维标注与3D PDF出版相结合,通过3D视图和动态标注让设计意图更直观,方便看图人员旋转查看模型尺寸,降低读图难度和沟通成本,提高效率,减少因设计意图不清晰造成的浪费,助力降本增效。
