用户空间和内核空间的划分是现代操作系统的基础，对应用程序网络模型的设计和优化有着深远的影响。

内核空间与用户空间的分工

现代操作系统为了保证系统的稳定性和安全性，将虚拟内存空间划分为用户空间和内核空间。

一、用户空间

用户空间是用户程序运行的区域，用户程序在这个空间运行，不能访问系统关键资源。样做的好处是，一个用户程序的崩溃不会影响到整个系统。常见的用户程序，如浏览器、文本编辑器等都运行在用户空间。

二、内核空间

内核空间是操作系统内核运行的区域，内核负责系统所有硬件资源的调度和管理，如CPU、内存、磁盘、网络等，所以也负责者对应的进程调度管理、内存管理、文件系统管理、网络协议的IO操作等。

三、内核态与用户态

内核态和用户态是CPU在运行过程中的两种工作状态，拥有不同的执行权限。

  • 用户态：CPU在执行的用户程序在用户空间运行时的状态。在用户态下，进程不能访问内核空间和硬件资源，CPU权限Ring3。
  • 内核态：CPU在执行操作系统内核代码时所处的状态。在内核态，进程可以访问硬件资源，CPU权限Ring0。

四、内核态与用户态的切换的触发条件

系统调用

用户程序因自身功能需求，需借助操作系统提供的服务时，会通过系统调用切换到内核态。例如，文件读写（read、write）、进程创建（fork）、内存分配（malloc 底层依赖系统调用）等操作，都需进入内核态由操作系统内核完成。

异常

当用户程序执行过程中出现异常状况，会触发中断机制，使 CPU 切换到内核态处理异常。常见异常如下：

  • 缺页异常：程序访问的内存页面不在物理内存中，需内核从磁盘将对应页面加载到内存。
  • 除零错误：程序执行除法运算时除数为零，内核会捕获该异常并进行相应处理。
  • 非法指令：程序执行了无效指令，内核会介入处理。
外部中断

外部设备（如键盘、鼠标、网卡、硬盘等）工作时，会在特定事件发生时向 CPU 发送中断信号。CPU 接收到信号后，暂停当前用户程序执行，切换到内核态处理中断。例如：

  • 键盘输入：用户敲击键盘，键盘控制器发送中断信号，内核接收信号后将输入数据传递给相应程序。
  • 网络数据包到达：网卡接收到网络数据包后，发送中断信号，内核处理数据包并传递给对应应用程序。

五、用户态和内核态切换过程

切换流程

  1. 触发切换条件：系统调用、异常、外部中断。

  2. 保存用户态上下文：CPU寄存器（程序计数器，栈指针）压入内核栈。

  3. 切换到内核态：CPU权限等级提升（Ring3->Ring0）。

  4. 执行内核态代码：处理系统调用、异常、外部中断。

  5. 恢复至用户态：CPU权限等级下降（Ring0->Ring3）。

  6. 恢复用户态上下文：从内核栈中恢复寄存器。

    是 否 用户态运行 触发切换条件? 保存用户态上下文 切换到内核态 执行内核态代码 恢复至用户态 恢复用户态上下文

具体案例
1.文本编辑器使用场景

当你打开一个文本编辑器（如记事本），这其中就涉及用户态和内核态的切换。编辑器本身运行在用户态，它可以执行用户代码，像数学计算、字符串处理等，权限受限，只能访问用户空间的内存（由操作系统分配），无法直接访问硬件设备。当你在编辑器中输入文字并保存文件时，编辑器会通过系统调用请求内核服务来完成保存操作。例如，按下键盘时，硬件中断触发，CPU进入内核态处理输入，内核将输入数据传递给编辑器，然后切换回用户态。这里，编辑器运行应用程序的过程处于用户态，而内核处理输入和保存文件等操作处于内核态1。

2.硬盘读写操作场景

在进行硬盘读写操作时，用户态和内核态也会发生切换。当用户程序需要从硬盘读取数据或向硬盘写入数据时，由于用户态程序无法直接访问硬件设备，它会通过系统调用请求内核的帮助。例如，当程序发起一个硬盘读取请求，会触发系统调用，CPU从用户态切换到内核态，内核接管并执行相应的硬盘读写操作。当硬盘完成读写操作后，会向CPU发出中断信号，CPU暂停当前执行的指令，转而去执行与中断信号对应的处理程序，此时也是从用户态切换到内核态。完成操作后，内核将数据传递给用户程序，CPU再切换回用户态。

3.程序运行中的异常处理场景

当CPU在执行运行在用户态下的程序时，发生了某些事先不可知的异常，比如缺页异常，这时会触发由当前运行进程切换到处理此异常的内核相关程序中，也就转到了内核态。例如，一个用户程序在运行过程中需要访问某一块内存，但该内存页面不在物理内存中，就会产生缺页异常。此时，CPU会进入内核态，由内核负责将所需的页面从磁盘调入物理内存，处理完异常后，再回到用户态继续执行程序。

文件操作场景

用户运行一个程序，该程序所创建的进程开始是运行在用户态的。如果要执行文件操作，如读取文件内容，必须通过系统调用（如read函数），这些系统调用会调用内核中的代码来完成操作。这时，进程会从用户态切换到内核态，进入内核地址空间去执行相应的代码完成文件读取操作。完成后，再切换回用户态，继续执行用户程序。这样，用户态的程序就不能随意操作内核地址空间，具有一定的安全保护作用。

七、数据IO操作时相关流程

以从磁盘读取数据为例，数据 IO 操作的流程如下：

用户态阶段
  1. 用户程序调用标准库函数（如 read）发起读取文件的请求。
  2. 标准库函数通过系统调用进入内核态。
内核态阶段
  1. 内核接收到系统调用请求后，检查文件描述符的有效性，确定要读取的文件位置和大小。
  2. 内核向磁盘控制器发送读取命令，磁盘控制器开始从磁盘读取数据到磁盘缓存。
  3. 磁盘控制器通过 DMA（直接内存访问）技术将数据从磁盘缓存传输到内核缓冲区。
  4. 内核将数据从内核缓冲区复制到用户缓冲区。
用户态恢复阶段
  1. 内核完成数据复制后，将控制权返回给用户程序，用户程序从用户缓冲区获取数据。

以下是一个简单的 Java 代码示例，展示了文件读取操作，其中涉及到用户态到内核态的切换：

八、网络IO操作流程（以TCP为例）

1. 数据发送流程（用户程序调用 send()）

用户态阶段：

  1. 用户程序调用 send(sockfd, buf, size)，触发系统调用。
  2. 标准库（如glibc）封装系统调用（例如syscall(SYS_sendto)），触发从用户态到内核态的切换。

内核态阶段：

  1. 数据拷贝 ：将用户缓冲区 buf 中的数据复制到内核的 Socket发送缓冲区。
  2. 协议栈处理 ：
    • TCP层：封装TCP头部（源/目标端口、序列号、校验和等）。
    • IP层：封装IP头部（源/目标IP地址）。
    • 分片处理（若数据超过MTU）。
  3. 网卡发送 ：
    • 内核通过DMA（Direct Memory Access）将数据从Socket发送缓冲区传输到网卡队列。
    • 网卡将数据包发送到网络。

用户态恢复阶段：

  1. 内核返回执行结果（成功发送的字节数）。
  2. CPU切换回用户态，用户程序继续执行。
2. 数据接收流程（用户程序调用 recv()）

用户态阶段：

  1. 用户程序调用 recv(sockfd, buf, size)，触发系统调用。
  2. 若内核未准备好数据，线程可能阻塞（阻塞IO模型）或立即返回（非阻塞IO模型）。

内核态阶段：

  1. 网卡接收数据 ：
    • 网卡通过DMA将数据包直接写入内核的接收缓冲区（RX Ring队列）。
  2. 硬中断处理 ：
    • 网卡触发硬中断，通知CPU有数据到达。
    • 内核快速将数据包移出RX队列，避免队列溢出。
  3. 软中断处理 ：
    • 内核协议栈解析数据包（IP头部 → TCP头部）。
    • 将数据存入对应Socket的接收缓冲区。
  4. 唤醒用户程序 ：
    • 若用户程序阻塞在recv()，内核将其唤醒；若使用epoll，触发就绪事件通知。

用户态恢复阶段：

  1. 数据拷贝 ：内核将Socket接收缓冲区的数据复制到用户缓冲区 buf。
  2. 内核返回读取的字节数，CPU切换回用户态，用户程序处理数据。

IO模型

在《UNIX网络编程》一书中，总结归纳了5种IO模型：

  • 阻塞IO（Blocking IO）
  • 非阻塞IO（Nonblocking IO）
  • IO多路复用（IO Multiplexing）
  • 信号驱动IO（Signal Driven IO）
  • 异步IO（Asynchronous IO）

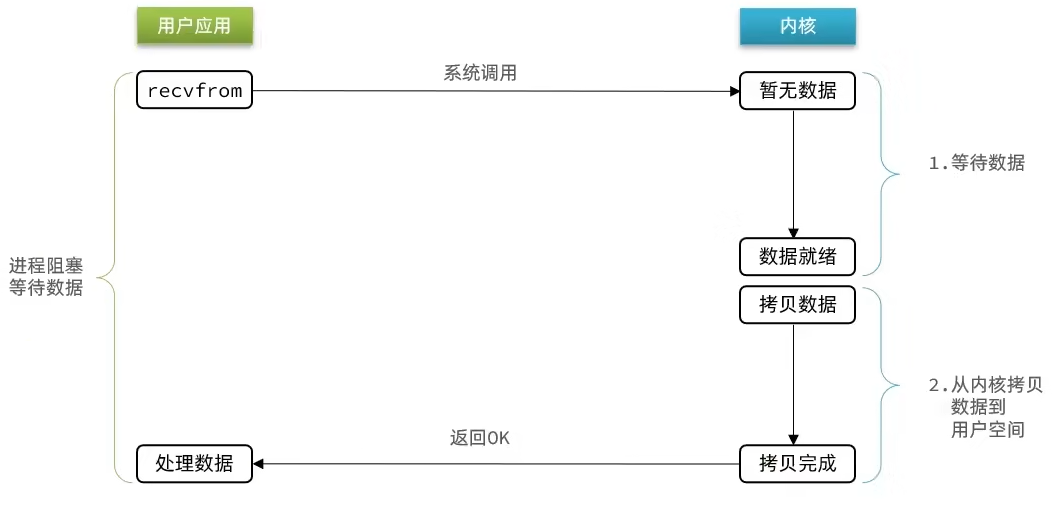

一、阻塞IO

1.阻塞IO的核心原理
  • 定义 ：当用户程序发起网络IO操作时，若内核数据为准备好，进程会一直等待，直到数据就绪从内核缓冲区拷贝数据到用户缓冲区后，用户程序恢复执行。
  • 特点 ：同步执行：I/O操作完全阻塞用户线程，无法处理其他任务。
2.阻塞IO的流程

用户程序 内核空间 调用recv() 1. 检查Socket接收缓冲区是否有数据 2. 将进程状态设为"睡眠"，进程阻塞 网卡数据到达，触发硬中断 3. 数据通过DMA写入内核缓冲区 4. 协议栈处理（TCP/IP解析） 5. 数据存入Socket接收缓冲区 6. 将进程状态设为"就绪"，内核唤醒用户进程 7. 执行数据拷贝（CPU参与），数据从内核拷贝到用户缓冲区 recv()返回，程序继续执行 数据从内核拷贝到用户缓冲区 recv()返回，程序继续执行 alt [数据未就绪] [数据已就绪] 用户程序 内核空间

步骤详解
  1. 用户程序调用recv() ：
    • 触发系统调用，CPU从用户态切换到内核态。
  2. 内核检查数据状态 ：
    • 若Socket接收缓冲区无数据，进程被挂起（状态设为TASK_INTERRUPTIBLE），CPU切换回用户态等待数据。
  3. 数据到达与处理 ：
    • 网卡通过DMA将数据写入内核缓冲区，触发中断，内核协议栈解析数据并存入Socket接收缓冲区。
  4. 唤醒用户进程 ：
    • 内核标记进程为就绪状态，触发调度器重新分配CPU时间片。
  5. 数据拷贝与返回 ：
    • 内核将数据从Socket缓冲区复制到用户缓冲区，recv()返回实际读取的字节数。

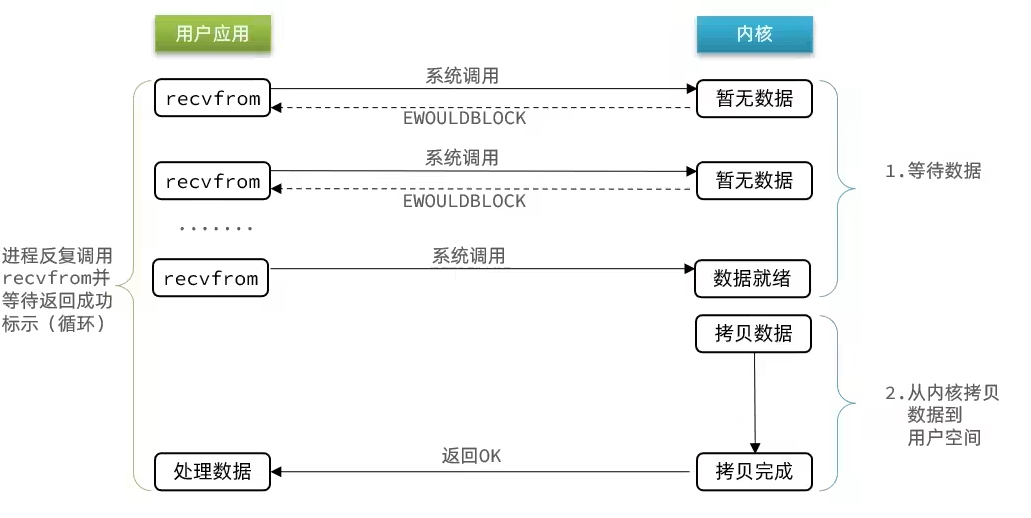

二、非阻塞IO（不使用IO多路复用）

1.非阻塞IO的核心原理

定义：当用户进程发起IO请求后，若内核数据未就绪，立即返回错误，用户程序可继续执行其他任务，并通过轮询机制主动检查多个文件描述符的就绪转态。


用户程序 内核空间 设置FD为非阻塞模式 调用recv() 检查该FD的接收缓冲区 返回EAGAIN 处理已就绪的FD alt [数据未就绪] [数据已就绪] loop [遍历所有FD] 用户程序 内核空间

2.性能问题与缺点
问题 说明
CPU空转 持续轮询未就绪的Socket导致CPU占用率接近100%（若不加休眠）
高延迟 若添加休眠降低CPU占用，会导致数据处理的延迟增加

三、IO多路复用

1.核心概念

IO多路复用是一种通过单线程监听多个IO事件的机制。允许高效管理多个文件描述符（包括套接字、普通文件、设备文件等）的 I/O 事件，解决阻塞IO持续等待导致用户进程阻塞和非阻塞IO轮询导致的空转问题。

2.实现方式
select
1. 数据结构准备

select 使用三个 fd_set 类型的集合来分别管理不同类型的 I/O 事件：

  • 读集合（readfds）：用于监听文件描述符是否有数据可读。
  • 写集合（writefds）：用于监听文件描述符是否可写。
  • 异常集合（exceptfds）：用于监听文件描述符是否发生异常。

每个 fd_set 本质上是一个位数组，数组的每一位对应一个文件描述符，通过设置相应的位来表示需要监听的文件描述符。

2. 系统调用

应用程序调用 select 系统调用，将需要监听的文件描述符添加到对应的 fd_set 集合中，并指定一个超时时间。调用格式如下：

c 复制代码
int select(int nfds, fd_set *readfds, fd_set *writefds, fd_set *exceptfds, struct timeval *timeout);
  • nfds：需要监听的最大文件描述符值加 1。
  • readfds、writefds、exceptfds：分别为读、写、异常事件的文件描述符集合。
  • timeout：超时时间，若为 NULL 则表示无限等待。
3. 内核处理

内核接收到 select 系统调用后，会执行以下操作：

  • 复制文件描述符集合 ：将用户空间的 fd_set 集合复制到内核空间。
  • 轮询检查：内核会不断轮询所有指定的文件描述符，检查是否有相应的 I/O 事件发生（可读、可写或异常）。
  • 阻塞等待：如果没有事件发生，且超时时间未到，内核会将进程阻塞，直到有事件发生或超时。
  • 更新集合 ：当有事件发生或超时后，内核会更新 fd_set 集合，只保留那些发生了相应事件的文件描述符。
4. 返回结果

select 系统调用返回后，应用程序可以通过检查 fd_set 集合来确定哪些文件描述符发生了事件，然后进行相应的处理。返回值表示发生事件的文件描述符总数，若超时则返回 0，若出错则返回 -1。
是 否 否 是 开始 准备 fd_set 集合 将需要监听的文件描述符加入集合 调用 select 系统调用 内核复制 fd_set 到内核空间 内核轮询检查文件描述符 是否有事件发生? 更新 fd_set 集合 是否超时? fd_set集合从内核拷贝会用户空间缓冲区 应用程序检查 fd_set 集合 处理发生事件的文件描述符 结束

性能问题
  1. 用户态和内核态数据拷贝开销大

在调用 select 时，需要将 fd_set 从用户空间复制到内核空间，当 select 返回时，又要将更新后的 fd_set 从内核空间复制回用户空间。若文件描述符数量众多，频繁的数据拷贝会带来显著的性能损耗。

  1. 轮询机制效率低

内核采用轮询方式检查所有指定的文件描述符，时间复杂度为 O ( n ) O(n) O(n)，这里的 n n n 是文件描述符的数量。随着文件描述符数量的增加，内核检查的时间会变长，性能会明显下降。

可扩展性问题
  1. 文件描述符数量限制

select 能处理的文件描述符数量存在上限，这个上限由 FD_SETSIZE 宏定义，通常是 1024。尽管可以通过修改内核参数来提高该上限，但这种方式不够灵活，也不是根本的解决办法，无法满足高并发场景下大量文件描述符的需求。

  1. 不适合大规模并发连接

由于 select 的时间复杂度和文件描述符数量限制，在处理大规模并发连接时，其性能会急剧下降，难以满足高并发网络服务（如 Web 服务器）的需求。

poll
1. 数据结构准备

poll 使用 struct pollfd 结构体数组来管理需要监听的文件描述符及其对应的事件。struct pollfd 结构体定义如下：

c 复制代码
struct pollfd {
    int   fd;         /* 文件描述符 */
    short events;     /* 请求监听的事件 */
    short revents;    /* 返回时发生的事件 */
};
  • fd：需要监听的文件描述符。
  • events：指定要监听的事件类型，如 POLLIN（可读）、POLLOUT（可写）等。
  • revents：由内核填充，返回该文件描述符实际发生的事件。
2. 系统调用

应用程序调用 poll 系统调用，传入 struct pollfd 结构体数组、数组中元素的数量以及超时时间。调用格式如下：

c 复制代码
int poll(struct pollfd fds[], nfds_t nfds, int timeout);
  • fds：struct pollfd 结构体数组。
  • nfds：数组中元素的数量。
  • timeout：超时时间，单位为毫秒。若为 -1 表示无限等待，若为 0 则立即返回。
3. 内核处理

内核接收到 poll 系统调用后，会执行以下操作：

  • 遍历检查 ：内核会遍历 struct pollfd 结构体数组，检查每个文件描述符对应的事件是否发生。
  • 阻塞等待：如果没有事件发生，且超时时间未到，内核会将进程阻塞，直到有事件发生或超时。
  • 更新事件 ：当有事件发生或超时后，内核会更新每个 struct pollfd 结构体中的 revents 字段，标记实际发生的事件。
4. 返回结果

poll 系统调用返回后，应用程序可以通过检查 struct pollfd 结构体数组中每个元素的 revents 字段来确定哪些文件描述符发生了事件，然后进行相应的处理。返回值表示发生事件的文件描述符总数，若超时则返回 0，若出错则返回 -1。
是 否 否 是 开始 准备 struct pollfd 数组 设置每个元素的 fd 和 events 调用 poll 系统调用 内核遍历检查文件描述符 是否有事件发生? 更新每个元素的 revents 字段 是否超时? poll 返回 应用程序检查每个元素的 revents 字段 处理发生事件的文件描述符 结束

poll 系统调用存在的问题

1. 用户态和内核态数据拷贝开销

和 select 一样，poll 在调用时需要将 struct pollfd 结构体数组从用户空间复制到内核空间，返回时也需要将更新后的信息从内核空间复制回用户空间。当文件描述符数量较多时，频繁的数据拷贝会带来较大的性能损耗。

2. 轮询机制效率低

内核采用轮询方式检查所有指定的文件描述符，时间复杂度为 O ( n ) O(n) O(n)，其中 n n n 是文件描述符的数量。随着文件描述符数量的增加，内核检查的时间会变长，性能会明显下降。

3. 大量文件描述符管理问题

虽然 poll 没有像 select 那样固定的文件描述符数量限制（如 FD_SETSIZE），但随着文件描述符数量的增多，poll 的性能会逐渐变差，因为每次都需要遍历所有的文件描述符。

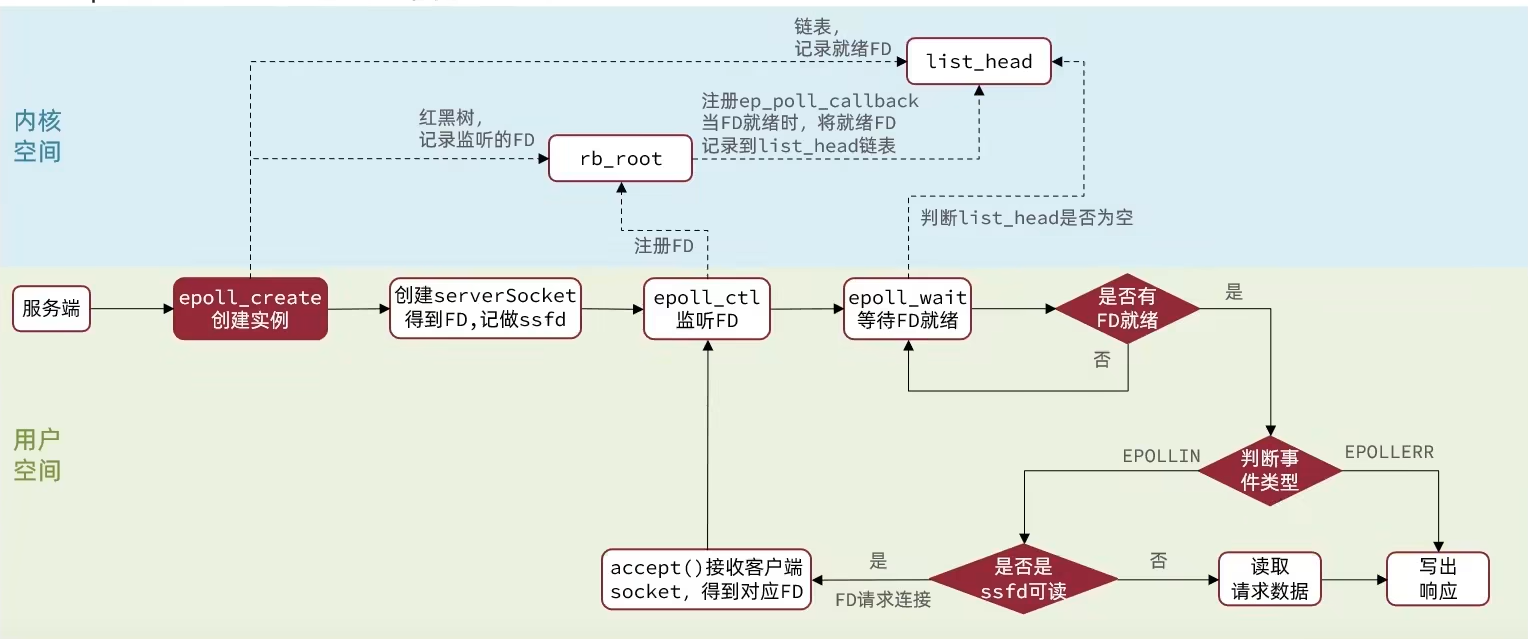

epoll
1. 创建 epoll 实例

使用 epoll_create 或 epoll_create1 系统调用创建一个 epoll 实例，该实例会在内核中创建一个红黑树和一个链表。红黑树用于存储用户添加的文件描述符，链表用于存储就绪的文件描述符。

c 复制代码
int epoll_create(int size);
int epoll_create1(int flags);
  • size：在 Linux 2.6.8 之后被忽略，但需传入大于 0 的值。
  • flags：可以设置为 EPOLL_CLOEXEC 等标志。
2. 注册文件描述符

使用 epoll_ctl 系统调用向 epoll 实例中添加、修改或删除要监听的文件描述符及其对应的事件。

c 复制代码
int epoll_ctl(int epfd, int op, int fd, struct epoll_event *event);
  • epfd：epoll_create 返回的 epoll 实例文件描述符。
  • op：操作类型，如 EPOLL_CTL_ADD（添加）、EPOLL_CTL_MOD（修改）、EPOLL_CTL_DEL（删除）。
  • fd：要操作的文件描述符。
  • event：指定要监听的事件类型，如 EPOLLIN（可读）、EPOLLOUT（可写）等。
3. 等待事件发生

使用 epoll_wait 系统调用等待注册的文件描述符上有事件发生。该调用会阻塞进程，直到有事件发生、超时或出错。

c 复制代码
int epoll_wait(int epfd, struct epoll_event *events, int maxevents, int timeout);
  • epfd：epoll 实例文件描述符。
  • events：用于存储就绪事件的数组。
  • maxevents：events 数组的最大元素个数。
  • timeout：超时时间，单位为毫秒。 -1 表示无限等待，0 表示立即返回。
4. 处理就绪事件

epoll_wait 返回后，应用程序可以遍历 events 数组，处理发生事件的文件描述符。
是 否 开始 调用 epoll_create 创建 epoll 实例 使用 epoll_ctl 注册文件描述符及事件 调用 epoll_wait 等待事件 是否有事件发生或超时? 返回就绪事件到 events 数组 应用程序遍历 events 数组 处理发生事件的文件描述符 结束

epoll 系统调用存在的问题
  1. 跨平台兼容性问题

epoll 是 Linux 特有的系统调用，在其他操作系统（如 Windows、macOS）上没有对应的实现。如果需要编写跨平台的网络程序，就不能单纯依赖 epoll，需要使用其他跨平台的 I/O 多路复用机制，如 select 或 kqueue。

性能对比
1.数据结构
  • select ：使用 fd_set 类型的集合来管理文件描述符，它本质上是一个位数组，数组的每一位对应一个文件描述符。其最大文件描述符数量受 FD_SETSIZE 限制，默认通常为 1024。
  • poll ：使用 struct pollfd 结构体数组来管理文件描述符，每个 struct pollfd 包含文件描述符、请求监听的事件和返回时发生的事件。没有固定的文件描述符数量限制。
  • epoll：在内核中使用红黑树来存储用户添加的文件描述符，使用链表来存储就绪的文件描述符，理论上支持的文件描述符数量只受系统资源限制。
2. 时间复杂度
  • select ：采用轮询机制，每次调用都需要遍历所有关注的文件描述符，时间复杂度为 O ( n ) O(n) O(n)，其中 n n n 是文件描述符的数量。随着文件描述符数量的增加，性能会显著下降。
  • poll ：同样使用轮询机制，每次调用也需要遍历所有文件描述符，时间复杂度也是 O ( n ) O(n) O(n)，文件描述符数量增多时性能会变差。
  • epoll ：使用事件驱动机制，当有文件描述符就绪时，内核会直接将其添加到就绪链表中。epoll_wait 只需访问就绪链表，平均时间复杂度为 O ( 1 ) O(1) O(1)，在处理大量并发连接时性能优势明显。
3. 用户态和内核态数据拷贝
  • select ：每次调用 select 时，都需要将 fd_set 从用户空间复制到内核空间，返回时再将更新后的 fd_set 从内核空间复制回用户空间，频繁的数据拷贝会带来较大的性能开销。
  • poll ：与 select 类似，每次调用 poll 时，需要将 struct pollfd 结构体数组在用户空间和内核空间之间进行复制，文件描述符数量较多时，数据拷贝开销较大。
  • epoll ：在创建 epoll 实例后，使用 epoll_ctl 注册文件描述符，文件描述符信息会被存储在内核中，后续 epoll_wait 调用时无需重复复制文件描述符信息，减少了数据拷贝的开销。
特性 select poll epoll
实现机制 位图（fd_set）轮询 链表（pollfd）轮询 事件驱动（红黑树 + 就绪链表）
最大连接数 1024（受FD_SETSIZE限制） 无硬性限制 10万+（仅受内存限制）
时间复杂度 O(n) O(n) O(1)（仅处理就绪事件）
内存拷贝开销 每次调用需拷贝fd_set 每次调用需传递完整pollfd列表 注册时一次拷贝，后续无拷贝
触发模式 水平触发（LT） 水平触发（LT） 支持LT（默认）和ET（边缘触发）
跨平台支持 全平台（POSIX标准） 多数Unix系统 Linux独占
编程复杂度 中（需手动管理fd_set） 中（需遍历pollfd） 低（事件回调模型）
适用场景 低并发、跨平台兼容 中低并发、需更多连接 高并发（如Web服务器、实时通信）

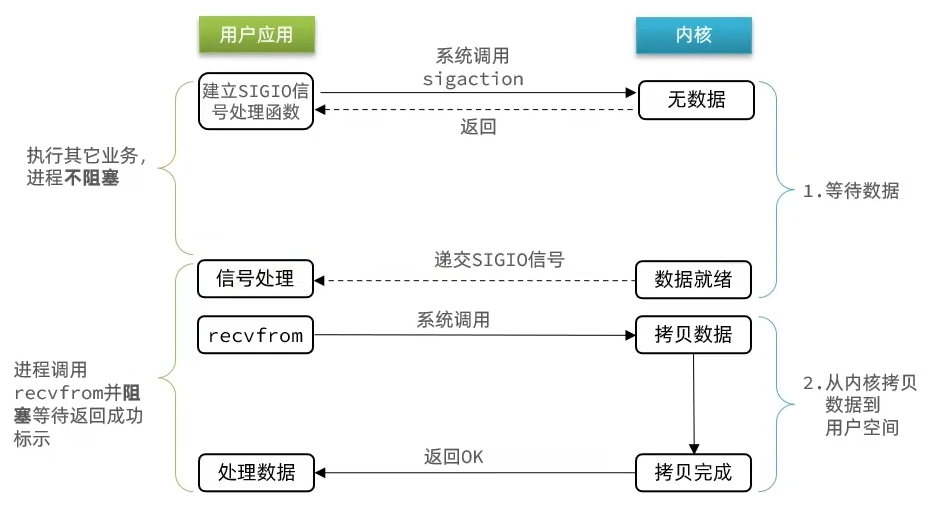

四、信号驱动 I/O

概念

信号驱动 I/O 是一种 I/O 模型，应用程序先向内核注册一个信号处理函数，然后进程可以继续执行其他任务。当 I/O 事件就绪时，内核会发送一个信号通知应用程序，应用程序在信号处理函数中进行 I/O 操作。

工作原理
  1. 注册信号处理函数 ：应用程序通过系统调用（如 sigaction）向内核注册一个信号处理函数，指定当 I/O 事件就绪时内核要发送的信号（通常是 SIGIO）。
  2. 设置文件描述符 ：将文件描述符设置为支持信号驱动 I/O 模式，例如使用 fcntl 系统调用设置 F_SETOWN 和 F_SETFL 标志。
  3. 进程继续执行：注册完成后，进程可以继续执行其他任务，不会被 I/O 操作阻塞。
  4. 信号通知：当 I/O 事件就绪（如套接字有数据可读）时，内核发送指定信号给应用程序。
  5. 处理 I/O 事件：应用程序在信号处理函数中执行相应的 I/O 操作。
优缺点
  • 优点 ：
    • 进程在等待 I/O 事件时不会被阻塞，可以继续执行其他任务，提高了 CPU 的利用率。
    • 相比于阻塞 I/O，能更及时地响应 I/O 事件。
  • 缺点 ：
    • 信号处理函数的执行可能会打断进程的正常执行流程，增加了程序的复杂性。
    • 信号可能会丢失或被阻塞，导致 I/O 事件处理不及时。

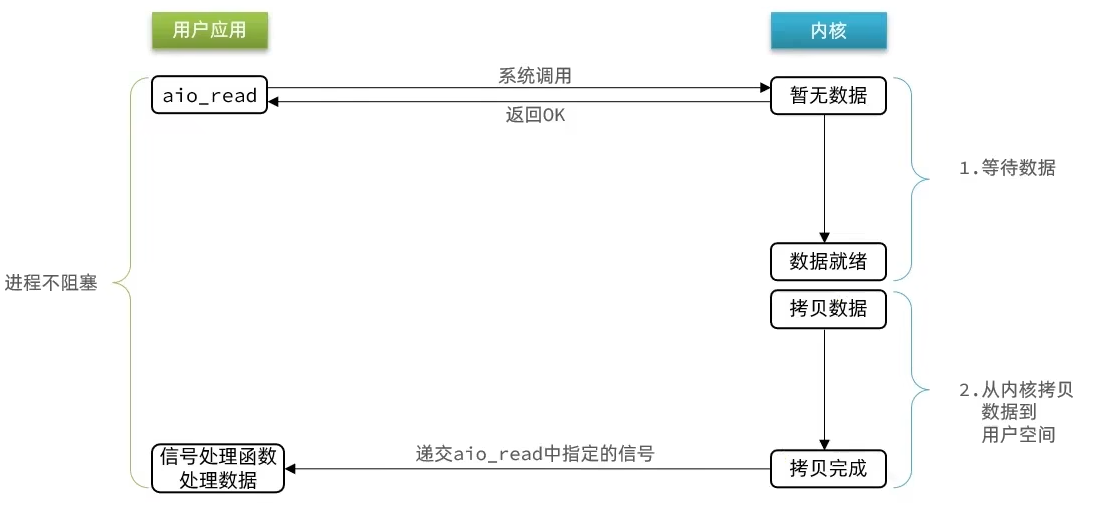

五、异步IO

概念

异步 I/O 是一种更高级的 I/O 模型，应用程序发起 I/O 操作后，无需等待 I/O 操作完成，可以继续执行其他任务。当 I/O 操作完成后，内核会通过回调函数或信号通知应用程序。

工作原理
  1. 发起 I/O 操作 ：应用程序调用异步 I/O 相关的系统调用（如 aio_read 或 aio_write）发起 I/O 操作，并指定回调函数或信号。
  2. 进程继续执行：发起操作后，进程可以继续执行其他任务，不会被 I/O 操作阻塞。
  3. I/O 操作完成：内核在后台完成 I/O 操作。
  4. 通知应用程序：I/O 操作完成后，内核通过回调函数或信号通知应用程序。
优缺点
  • 优点 ：
    • 最大程度地提高了 CPU 的利用率，进程在 I/O 操作期间可以全力执行其他任务。
    • 简化了程序的逻辑，应用程序只需发起 I/O 操作，无需关心 I/O 操作的具体完成过程。
  • 缺点 ：
    • 实现复杂度较高，需要对异步 I/O 相关的系统调用和数据结构有深入了解。
    • 不同操作系统对异步 I/O 的支持和实现方式可能不同，跨平台性较差。

Redis的网络模型

Redis 是高性能的键值对存储数据库，其网络模型设计对高性能表现至关重要。

I/O 多路复用技术

Redis 基于不同操作系统采用不同的 I/O 多路复用实现，以高效处理大量并发连接。Redis 会按顺序尝试选择最优的实现，选择顺序如下：

  • epoll ：在 Linux 系统中，Redis 优先使用 epoll。epoll 采用事件驱动机制，借助红黑树管理文件描述符，使用链表存储就绪事件，时间复杂度为 O ( 1 ) O(1) O(1)，在处理大量并发连接时性能出色。
  • kqueue ：在 FreeBSD、macOS 等系统中，Redis 使用 kqueue。kqueue 同样是高效的事件通知机制，能有效处理大量并发连接。
  • evport ：在 Solaris 系统中，Redis 选用 evport。evport 提供了高效的 I/O 事件通知功能。
  • select ：若上述方法都不可用，Redis 会退而使用 select。不过 select 存在文件描述符数量限制和性能瓶颈，一般只在旧系统或特殊环境下使用。

单线程模型（Redis 6.0 之前）

工作原理

Redis 6.0 之前主要采用单线程模型处理网络请求。该线程负责监听套接字、接收连接、读取请求、执行命令以及返回响应等所有网络 I/O 操作和命令执行。借助 I/O 多路复用技术，单线程可以高效处理多个客户端连接。

缺点
  • 高并发场景压力大：在高并发场景下，大量客户端连接会产生密集的网络 I/O 操作，单线程处理网络 I/O 可能会成为瓶颈。因为网络数据的读写操作需要占用一定的 CPU 时间，单线程需要频繁地在不同客户端连接之间切换处理，容易导致响应延迟增加。
  • 带宽利用率不足：单线程处理网络 I/O 难以充分利用服务器的网络带宽资源。当网络带宽较高时，单线程可能无法及时处理所有的网络数据，造成带宽浪费。

多线程模型（Redis 6.0 及之后）

工作原理

Redis 6.0 引入多线程模型，主要用于处理网络 I/O 操作，而命令执行依然由单线程负责。具体流程如下：

  1. 主线程监听：主线程负责监听套接字，接收客户端连接。
  2. I/O 线程处理：主线程将读、写网络 I/O 任务分发给多个 I/O 线程并行处理，提升网络 I/O 处理能力。
  3. 主线程执行命令：I/O 线程读取客户端请求后，将请求数据传递给主线程，主线程执行具体命令。
  4. I/O 线程返回响应：主线程执行完命令后，将响应数据交回 I/O 线程，由 I/O 线程将响应返回给客户端。
优点
  • 提升网络 I/O 性能：多线程并行处理网络 I/O 操作，充分利用多核 CPU 资源，显著提高了 Redis 在高并发场景下的网络 I/O 处理能力。
  • 保持命令执行原子性：命令执行仍由单线程负责，保证了 Redis 命令执行的原子性和数据一致性。

Redis网络模型详细工作流程

建立连接阶段

客户端

Jedis 实例创建时，会尝试与指定地址和端口的 Redis 服务器建立 TCP 连接。Java 底层通过 Socket 类创建一个套接字对象，发起三次握手过程。

java 复制代码
// Jedis 内部建立连接的简化示意
Socket socket = new Socket("localhost", 6379);
Redis 服务器
  1. 初始化 epoll 实例 ：Redis 启动时，主线程会调用 epoll_create 系统调用创建一个 epoll 实例，用于管理文件描述符。
c 复制代码
// 简化的 Redis 初始化 epoll 示意
int epoll_fd = epoll_create1(0);
if (epoll_fd == -1) {
    perror("epoll_create1");
    exit(EXIT_FAILURE);
}
  1. 监听套接字注册 ：主线程创建监听套接字，绑定到指定的 IP 地址和端口，然后调用 listen 开始监听。接着使用 epoll_ctl 将监听套接字添加到 epoll 实例中，监听 EPOLLIN 事件（表示有新的连接请求可读）。
c 复制代码
// 简化的 Redis 监听套接字注册示意
int listen_fd = socket(AF_INET, SOCK_STREAM, 0);
// 绑定地址和端口...
listen(listen_fd, SOMAXCONN);

struct epoll_event ev;
ev.events = EPOLLIN;
ev.data.fd = listen_fd;
if (epoll_ctl(epoll_fd, EPOLL_CTL_ADD, listen_fd, &ev) == -1) {
    perror("epoll_ctl: listen_fd");
    exit(EXIT_FAILURE);
}
  1. 等待连接请求 ：主线程进入事件循环，调用 epoll_wait 阻塞等待事件发生。当有新的连接请求到达时，epoll_wait 返回，主线程通过 accept 接收该连接，创建对应的客户端对象，并将其分配给某个 I/O 线程处理。
c 复制代码
// 简化的 Redis 事件循环示意
struct epoll_event events[MAX_EVENTS];
while (1) {
    int nfds = epoll_wait(epoll_fd, events, MAX_EVENTS, -1);
    for (int i = 0; i < nfds; i++) {
        if (events[i].data.fd == listen_fd) {
            int client_fd = accept(listen_fd, NULL, NULL);
            // 创建客户端对象
            // 将客户端对象分配给 I/O 线程
        }
    }
}

发送请求阶段

客户端

调用 jedis.set("key", "value") 时，Jedis 会将该命令按照 Redis 协议（RESP）进行编码，然后通过套接字将编码后的数据发送给 Redis 服务器。

java 复制代码
// 简化的发送命令示意
OutputStream outputStream = socket.getOutputStream();
String command = "*3\r\n$3\r\nSET\r\n$3\r\nkey\r\n$5\r\nvalue\r\n";
outputStream.write(command.getBytes());
outputStream.flush();
Redis 服务器
  1. I/O 线程监听客户端套接字 ：I/O 线程为分配给自己的客户端套接字创建 epoll 实例（或者使用共享的 epoll 实例），并使用 epoll_ctl 将客户端套接字添加到 epoll 实例中，监听 EPOLLIN 事件（表示有数据可读）。
c 复制代码
// 简化的 I/O 线程监听客户端套接字示意
struct epoll_event ev;
ev.events = EPOLLIN;
ev.data.fd = client_fd;
if (epoll_ctl(io_thread_epoll_fd, EPOLL_CTL_ADD, client_fd, &ev) == -1) {
    perror("epoll_ctl: client_fd");
    // 错误处理
}
  1. 读取请求数据 ：I/O 线程进入事件循环，调用 epoll_wait 等待客户端套接字上的数据可读事件。当有数据可读时，epoll_wait 返回，I/O 线程从客户端套接字读取请求数据，将其解析后传递给主线程。
c 复制代码
// 简化的 I/O 线程事件循环示意
struct epoll_event events[MAX_EVENTS];
while (1) {
    int nfds = epoll_wait(io_thread_epoll_fd, events, MAX_EVENTS, -1);
    for (int i = 0; i < nfds; i++) {
        if (events[i].data.fd == client_fd) {
            // 读取客户端请求数据
            // 解析请求数据
            // 将请求数据传递给主线程
        }
    }
}

执行命令阶段

Redis 服务器

主线程按顺序从请求队列中取出请求，执行 SET 命令，将键值对存储到内存数据库中，并生成响应结果。

返回响应阶段

Redis 服务器
  1. 更新监听事件 ：主线程将响应结果交回负责该连接的 I/O 线程后，I/O 线程使用 epoll_ctl 修改客户端套接字的监听事件为 EPOLLOUT（表示有数据可写）。
c 复制代码
// 简化的 I/O 线程更新监听事件示意
struct epoll_event ev;
ev.events = EPOLLOUT;
ev.data.fd = client_fd;
if (epoll_ctl(io_thread_epoll_fd, EPOLL_CTL_MOD, client_fd, &ev) == -1) {
    perror("epoll_ctl: client_fd");
    // 错误处理
}
  1. 发送响应数据 ：I/O 线程进入事件循环，调用 epoll_wait 等待客户端套接字可写事件。当套接字可写时，epoll_wait 返回，I/O 线程将响应数据按照 RESP 协议编码后，通过套接字发送给客户端。
c 复制代码
// 简化的 I/O 线程发送响应数据示意
struct epoll_event events[MAX_EVENTS];
while (1) {
    int nfds = epoll_wait(io_thread_epoll_fd, events, MAX_EVENTS, -1);
    for (int i = 0; i < nfds; i++) {
        if (events[i].data.fd == client_fd) {
            // 将响应数据按照 RESP 协议编码
            // 通过套接字发送响应数据
            // 更新监听事件为 EPOLLIN，继续等待下一次请求
            struct epoll_event ev;
            ev.events = EPOLLIN;
            ev.data.fd = client_fd;
            if (epoll_ctl(io_thread_epoll_fd, EPOLL_CTL_MOD, client_fd, &ev) == -1) {
                perror("epoll_ctl: client_fd");
                // 错误处理
            }
        }
    }
}
客户端

Jedis 通过套接字读取响应数据，解析后返回给调用者。

java 复制代码
// 简化的读取响应示意
InputStream inputStream = socket.getInputStream();
byte[] buffer = new byte[1024];
int bytesRead = inputStream.read(buffer);
String response = new String(buffer, 0, bytesRead);

关闭连接阶段

客户端

调用 jedis.close() 方法，关闭套接字连接，释放资源。

java 复制代码
socket.close();
Redis 服务器
  1. 检测连接关闭 ：I/O 线程在事件循环中，通过 epoll_wait 检测到客户端套接字的异常事件（如 EPOLLRDHUP 表示对方关闭连接）。
c 复制代码
// 简化的 I/O 线程检测连接关闭示意
struct epoll_event events[MAX_EVENTS];
while (1) {
    int nfds = epoll_wait(io_thread_epoll_fd, events, MAX_EVENTS, -1);
    for (int i = 0; i < nfds; i++) {
        if (events[i].events & EPOLLRDHUP) {
            // 客户端关闭连接
            // 清理相关的客户端对象和资源
            close(client_fd);
            epoll_ctl(io_thread_epoll_fd, EPOLL_CTL_DEL, client_fd, NULL);
        }
    }
}
  1. 清理资源 ：I/O 线程关闭客户端套接字，并使用 epoll_ctl 将其从 epoll 实例中移除。

是 是 是 是 否 否 否 否 开始 客户端创建Jedis实例 客户端建立TCP连接 发起三次握手 服务器主线程初始化epoll实例 服务器注册监听套接字到epoll 服务器主线程epoll_wait等待连接 是否有新连接请求? 服务器主线程accept接收连接 服务器创建客户端对象 服务器分配客户端到I/O线程 I/O线程注册客户端套接字到epoll 客户端调用jedis.set命令 客户端按RESP协议编码命令 客户端通过套接字发送数据 I/O线程epoll_wait等待可读事件 是否有可读事件? I/O线程读取请求数据 I/O线程解析请求数据 I/O线程传递请求到主线程 主线程从队列取请求 主线程执行SET命令 主线程生成响应结果 主线程交回响应给I/O线程 I/O线程修改监听事件为EPOLLOUT I/O线程epoll_wait等待可写事件 是否有可写事件? I/O线程编码响应数据 I/O线程通过套接字发送响应 I/O线程修改监听事件为EPOLLIN 客户端读取响应数据 客户端解析响应数据 客户端返回结果给调用者 客户端调用jedis.close 客户端关闭套接字连接 I/O线程epoll_wait检测连接关闭事件 是否检测到连接关闭? I/O线程关闭客户端套接字 I/O线程从epoll移除客户端套接字 服务器清理客户端对象和资源 结束

相关推荐
ScilogyHunter7 分钟前
ARM P15协处理器指令详解：架构、编程与应用实践
arm开发·协处理器指令·cp15
Watink Cpper3 小时前
[Redis] Redis：高性能内存数据库与分布式架构设计
linux·数据库·redis·分布式·架构
捏尼卜波卜4 小时前
TCP 三次握手
服务器·网络·tcp/ip
？!7144 小时前
Socket编程之TCP套件字
linux·网络·c++·网络协议·tcp/ip
编程小能手@5 小时前
【计算机网络】子网划分
服务器·网络·计算机网络
骷大人6 小时前
Thinkphp6实现websocket
网络·websocket·网络协议
中云时代-防御可测试-小余6 小时前
怎么选择合适的高防IP
服务器·网络·网络协议·tcp/ip·阿里云·udp·ddos
cubicjin7 小时前
Redis7底层数据结构解析
数据结构·redis
怡人蝶梦8 小时前
Java后端技术栈问题排查实战：Spring Boot启动慢、Redis缓存击穿与Kafka消费堆积
java·jvm·redis·kafka·springboot·prometheus
碳酸的唐9 小时前
现代网络安全攻防技术与发展现状
网络·安全·web安全
热门推荐
01KGG转MP3工具|非KGM文件|解密音频02YOLOv8入门 | 重要性能衡量指标、训练结果评价及分析及影响mAP的因素【发论文关注的指标】03从零安装 LLaMA-Factory 微调 Qwen 大模型成功及所有的坑04DeepSeek各版本说明与优缺点分析05【SpeedAI科研小助手】2分钟极速解决知网维普重复率、AIGC率过高，一键全文降！文件格式不变，公式都保留的！06组基轨迹建模 GBTM的介绍与实现（Stata 或 R）07【2025年最新】OpenWrt 更换国内源的指南（图形界面版)08Coze扣子平台完整体验和实践（附国内和国际版对比）09VMware虚拟机安装Win7专业版保姆级教程（附镜像包）10Ubuntu24.04安装中文输入法
