OrCAD X Capture CIS设计小诀窍系列第二季--03.如何在Capture中输出带有目录和元器件信息的PDF

背景介绍: 我们在进行原理图设计时,经常需要输出PDF来查看或评审,但通过"Print"功能导出的PDF较为简单,只能查看设计视图;而通过使用Ghostscript软件可以输出带有目录和元器件信息的PDF,让设计师可以直接在PDF中查看想要的信息,提升设计效率。

下面我们就开始分享具体的操作步骤:

一、安装Ghostscript软件

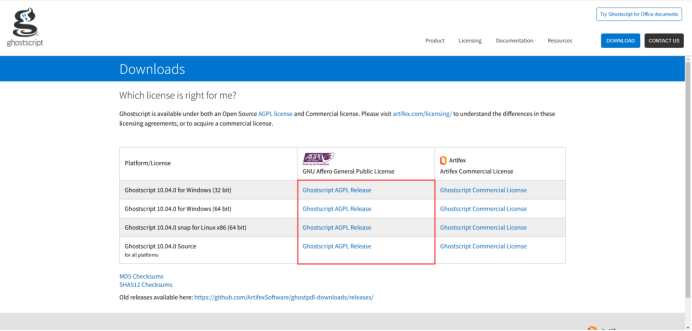

步骤一:如果电脑中没有Ghostscript软件,需要先进行安装。进入官方下载地址"https://ghostscript.com/releases/gsdnld.html",选择想要版本的Ghostscript软件,我们这里选择64位windows版,点击进行下载,如图1所示。

图1 下载Ghostscript软件

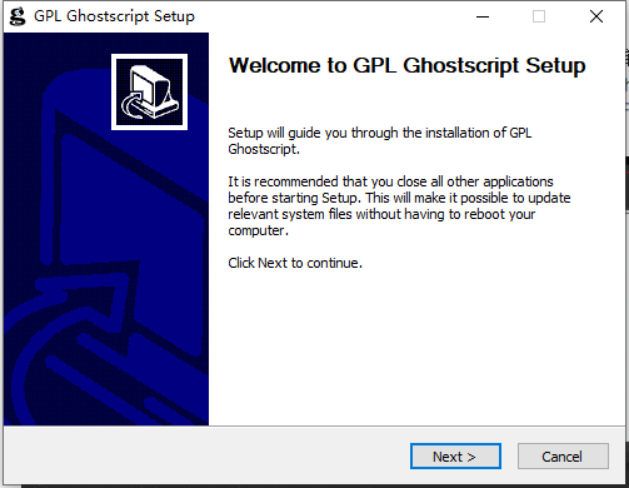

步骤二:打开下载好的安装程序,点击"Next",如图2所示。

图2 打开安装程序

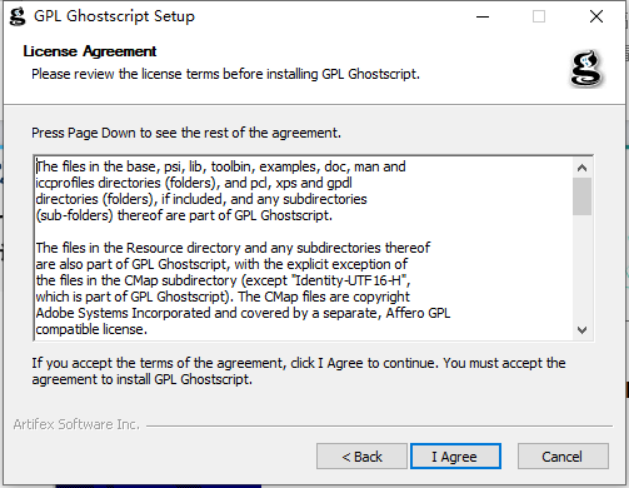

步骤三:确认许可协议后,点击"I Agree",如图3所示。

图3 确认许可协议

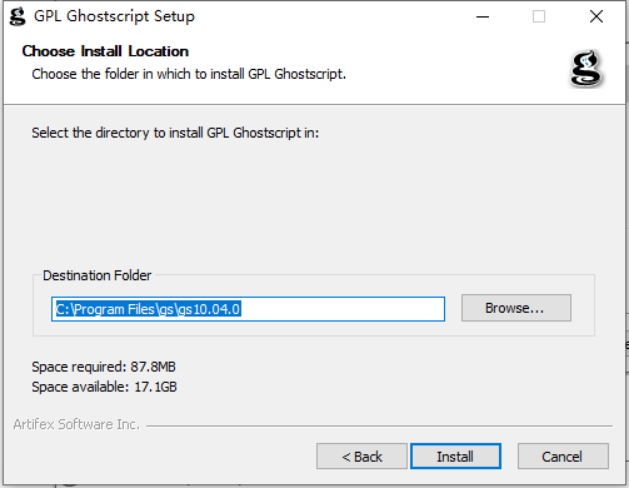

步骤四:选择想要的安装路径后,点击"Install",如图4所示。

图4 确认许可协议

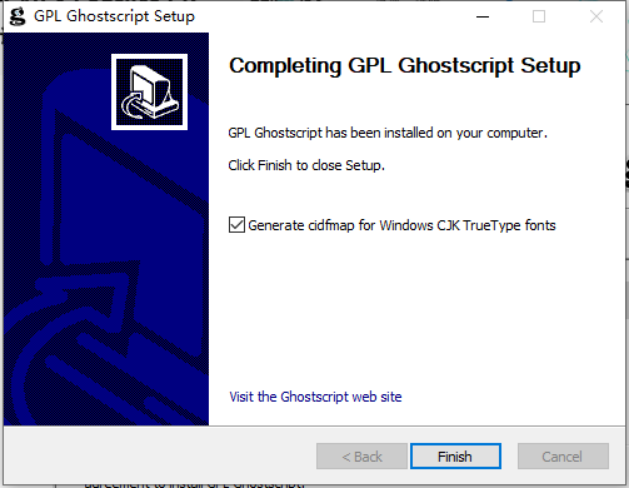

步骤五:安装完成后,注意勾选"Generate cidfmap for Windows CJK TrueType fonts"来生成中文字体配置文件,点击"Finish",如图5所示。

图5 安装完成

二、输出带有目录和元器件信息的PDF

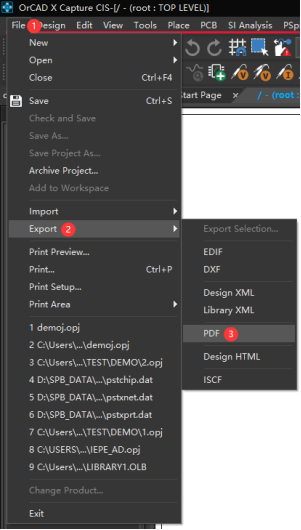

步骤一:使用Capture CIS软件打开原理图,依次点击"File"-"Export"-"PDF",进入"PDF Export"窗口,如图6所示。

图6 进入导出PDF设置窗口

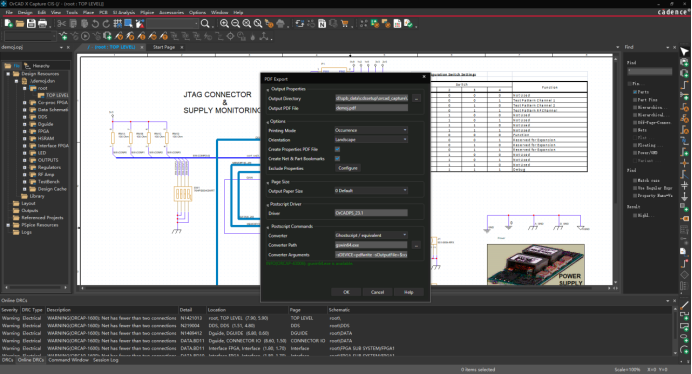

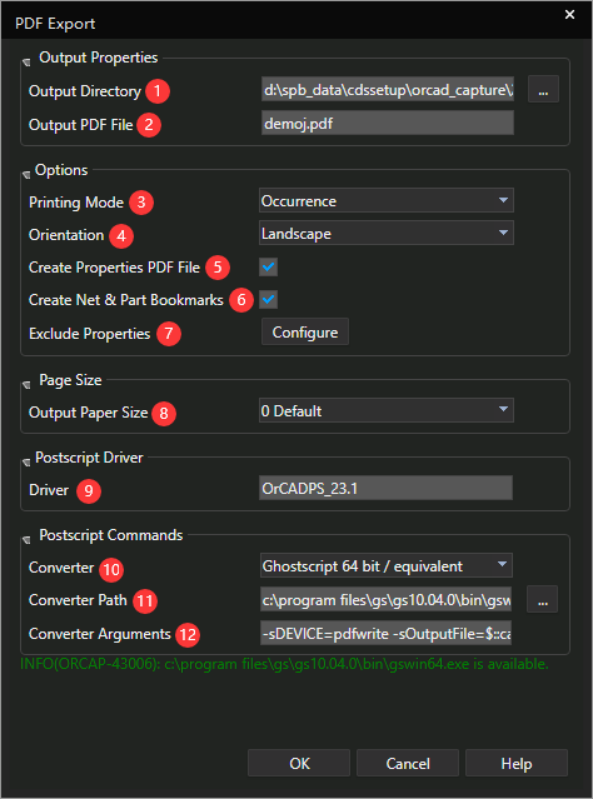

步骤二:在"PDF Export"窗口对输出进行配置,其中注意勾选"Create Properties PDF File"和"Create Net&Part Bookmarks"来生成元器件信息PDF和网络、器件标签,"Converter"我们这里选择"Ghostscript 64 bit","Converter path"选择刚刚安装的Ghostscript插件目录下的gswin64.exe,如图7所示。

图7 导出PDF设置窗口

导出PDF设置窗口功能详情如表1所示。

表1 导出PDF设置窗口功能详情

|----|----------------------------|----------------|
| 序号 | 名称 | 功能详情 |
| ① | Output Directory | 输出目录 |
| ② | Output PDF File | 输出文件名称 |
| ③ | Printing Mode | 打印模式 |
| ④ | Orientation | 选择纵向还是横向 |
| ⑤ | Create Properties PDF File | 是否生成元器件属性PDF文件 |
| ⑥ | Create Net&Part Bookmarks | 是否生成网络器件标签 |
| ⑦ | Exclude Properties | 不生成的属性 |
| ⑧ | Output Paper Size | 输出页面尺寸 |
| ⑨ | Driver | 打印机驱动 |
| ⑩ | Converter | 转换器 |
| ⑪ | Converter Path | 转换器路径 |
| ⑫ | Converter Arguments | 转换器参数 |

步骤三:如果Capture找不到Ghostscript软件,会显示错误信息,如图8所示。如果已经安装了Ghostscript软件,可以手动选择软件路径;如果没安装,可以点击网站下载对应版本的软件,下载完成后在"Converter Path"中选择对应路径。

图8 找不到Ghostscript软件

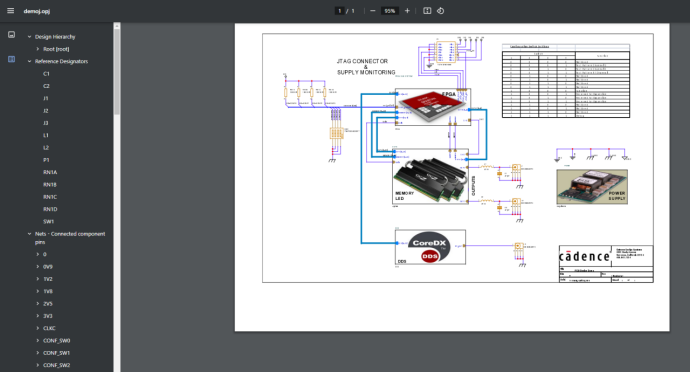

步骤四:配置完成后点击"OK",可以看到,生成的PDF带有目录和网络、器件标签,还会在同目录下生成一份元器件属性PDF文件,如图9、图10所示。

图9 原理图PDF

图10 元器件属性PDF

二、小结

本节主要介绍了在Capture CIS原理图设计工具中,如何通过Ghostscript软件来生成带有目录和元器件信息的PDF,帮助设计人员直接从PDF获取所需信息,提升设计效率。
