Modbus TCP转DeviceNet网关配置温控仪配置案例

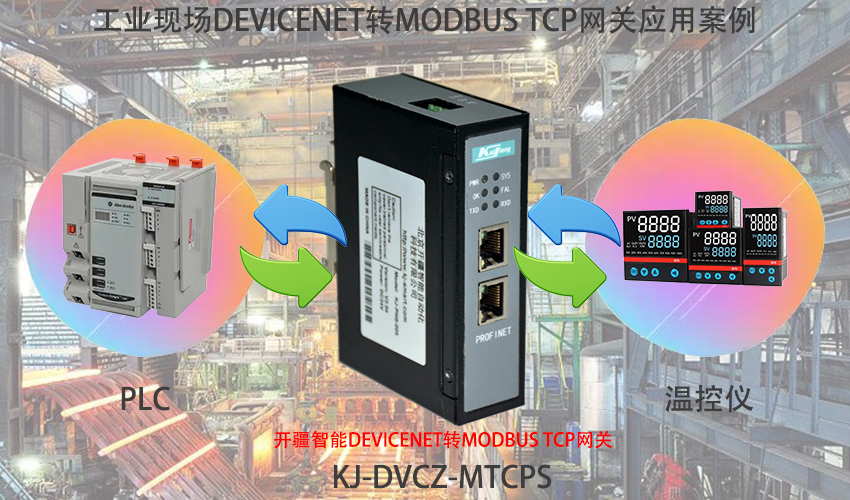

某工厂生产线需将Modbus TCP协议的智能仪表接入DeviceNet网络(主站为PLC,如Rockwell ControlLogix),实现集中监控。需通过开疆智能Modbus TCP转DeviceNet网关KJ-DVCZ-MTCPS完成协议转换。Modbus TCP设备:温控器(IP:192.168.1.100,端口502,从站地址1)DeviceNet主站:Rockwell ControlLogix PLC(节点0,波特率500kbps)网关:开疆智能DeviceNET从转ModbusTCP主网关(支持Modbus TCP Client与DeviceNet从站)DeviceNet侧:网关作为从站接入DeviceNet网络(节点地址设为5),使用5芯屏蔽电缆连接(红-V+、黑-V-、蓝-CANH、白-CANL、屏蔽层接地)。Modbus TCP侧:网关通过以太网连接至交换机,与温控器同一子网。

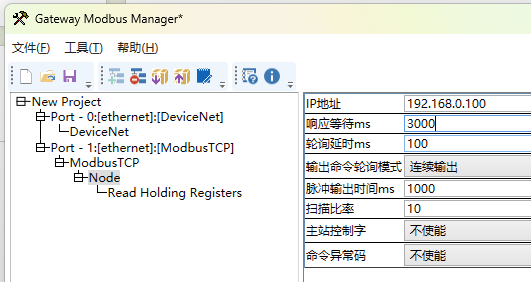

网关基础参数配置:通过Modbus TCP转DeviceNet网关专用配置工具进行设置:网络接口配置Modbus TCP侧工作模式:Client(主动读取温控器数据)目标设备IP:192.168.0.100

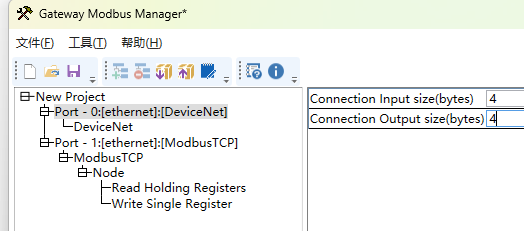

端口:502,轮询间隔:100ms,超时时间:3s。DeviceNet侧:节点地址:5,波特率:500kbps(需与主站一致),I/O数据长度:输入4字节/输出4字节(根据数据量调整)

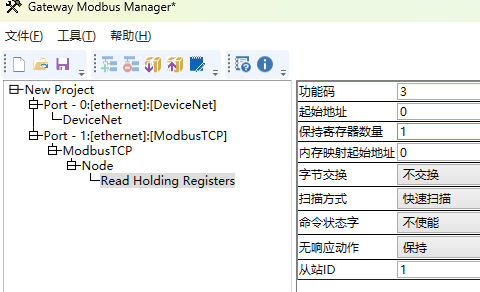

数据映射配置:建立Modbus寄存器与DeviceNet I/O的映射关系:示例温控器数据:温度值:40001(INT16,单位0.1℃)

设定值:40002(INT16)

DeviceNet主站配置:在ControlLogix PLC的RSLogix 5000中:安装Modbus TCP转DeviceNet网关EDS文件(从厂商获取)。扫描DeviceNet网络,识别节点5。配置I/O映射:输入映射:4字节(接收温度数据)输出映射:4字节(发送控制命令)网关LED状态:DeviceNet LINK灯常亮,MODBUS ACT灯闪烁表示数据交互。Web界面查看连接状态:Modbus TCP连接正常,无超时报警。数据测试:使用Modscan工具读取网关Modbus数据(模拟PLC读取)。在PLC中触发写操作,观察温控器设定值是否更新。通过以上配置,可实现Modbus TCP设备与DeviceNet网络的稳定通信,满足工业现场异构网络集成需求。
