百兆以太网网络变压器的工作原理是什么

百兆以太网网络变压器是连接 PHY(物理层芯片)与 RJ45 接口的关键器件,其工作原理主要围绕电磁耦合、电气隔离、信号处理等核心机制展开,具体如下:

一、基础结构与电磁耦合原理

  1. 硬件构成

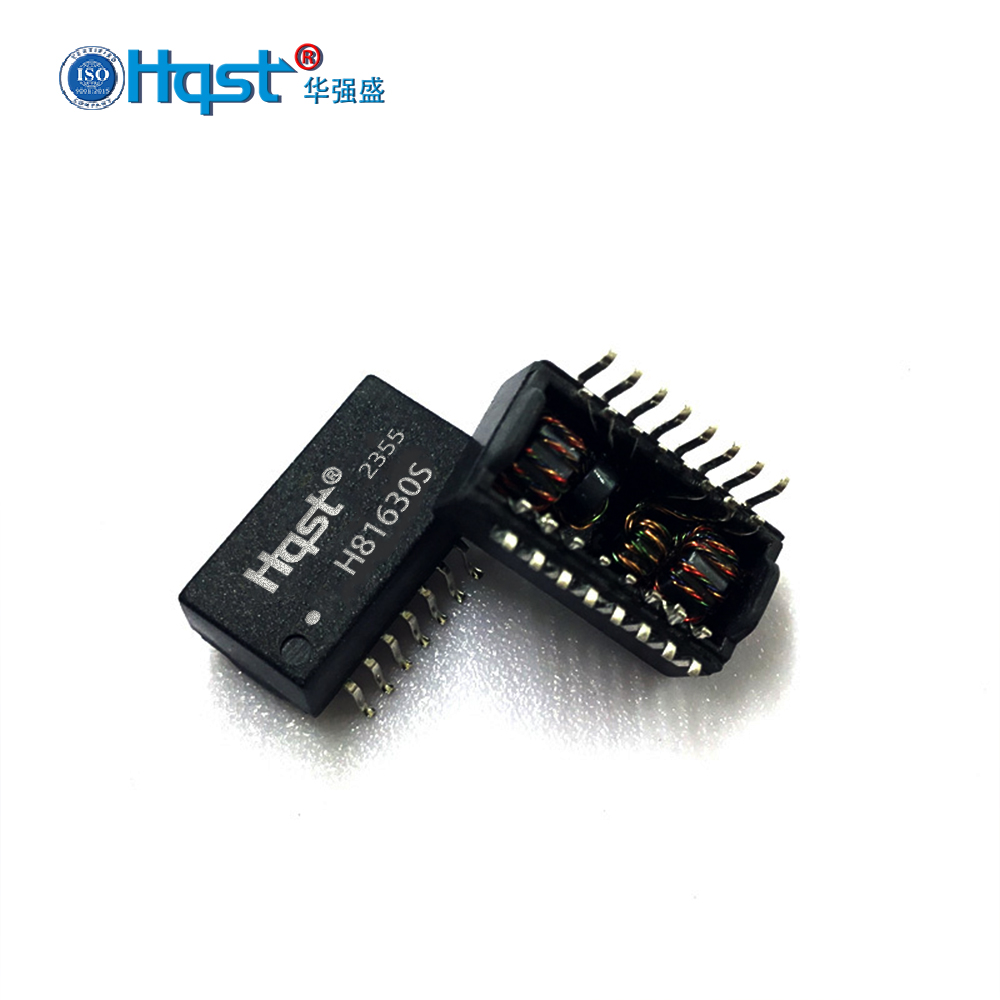

    网络变压器本质是一种小型电磁耦合变压器,由初级绕组(连接 PHY 芯片)和次级绕组(连接 RJ45 接口)组成,绕组绕制在磁芯上(如铁氧体磁芯),通过电磁感应实现信号传输。
  2. 信号传输机制
    • 当 PHY 芯片输出的电信号(差分信号)流入初级绕组时,会在磁芯中产生交变磁场,磁场通过磁芯耦合至次级绕组,从而在次级绕组中感应出相同规律的电信号,传输至 RJ45 接口(网线)。
    • 该过程利用 "互感效应",确保信号以非电气直通的方式传输,避免两端设备直接电连接带来的干扰。

二、核心功能的工作原理

1. 电气隔离:保护设备免受干扰
  • 隔离电压的实现:初级与次级绕组之间通过绝缘材料(如漆包线绝缘层、磁芯间隙)隔离,可承受 1500V 及以上的电压差,防止外部线缆上的浪涌、静电、电磁干扰(EMI)等通过物理连接损坏 PHY 芯片。
  • 示例:当外部网线遭遇雷击或强电磁干扰时,变压器的隔离作用可阻断干扰电流流入设备内部,避免芯片烧毁。
2. 阻抗匹配:优化信号传输效率
  • 差分阻抗匹配:百兆以太网要求差分信号线的特性阻抗为 100Ω,变压器通过绕组匝数比和磁芯参数设计,使初级与次级的阻抗与 PHY 芯片、网线的阻抗匹配(如初级阻抗匹配 PHY 的输出阻抗,次级阻抗匹配网线的 100Ω),减少信号反射和衰减。
  • 共模阻抗匹配:变压器对共模信号(如外界干扰产生的同相位噪声)呈现高阻抗(如 1500Ω),抑制共模干扰,而对差模信号(有效数据信号)呈现低阻抗,确保信号高效传输。
3. 共模抑制:过滤噪声干扰
  • 共模信号与差模信号的区分
    • 差模信号:数据传输的有效信号,两根线(如 TX+、TX-)上的信号幅度相等、相位相反。
    • 共模信号:外界干扰产生的噪声,两根线上的信号幅度相等、相位相同。
  • 抑制原理:变压器的磁芯对共模信号产生的磁场具有更高的磁阻,导致共模信号在绕组中产生的感应电流被衰减;而差模信号产生的磁场在磁芯中相互叠加,感应电流有效传输。通过这种 "共模抑制比(CMRR)" 特性,提升信号的纯净度。
4. 信号耦合与电平适配
  • 交流耦合特性:变压器仅传输交流信号(数据信号),阻断直流成分。例如,PHY 芯片与 RJ45 接口的工作电压可能不同(如 3.3V 与 5V),变压器通过电磁耦合仅传递信号的交流分量,避免直流电平差异导致的设备损坏,同时确保信号电平在接收端适配。
  • 信号放大与稳定:部分变压器通过绕组匝数比(如 1:1 或 1:2)实现信号增益,补偿长线传输中的信号衰减,保证接收端的信号强度。

三、与 PoE 供电的协同原理(如有)

若网络变压器支持 PoE(以太网供电),其工作原理还包括:

  • 直流供电叠加:通过变压器的中心抽头(TAP)将 48V 直流供电叠加到差分信号线上(如 10/100M 网络中利用 4、5、7、8 引脚供电),变压器的电感特性允许直流电流通过,同时不影响交流数据信号的传输,实现 "数据 + 供电" 的复合传输。

四、总结:工作原理的核心逻辑

百兆以太网网络变压器通过 "电磁感应传输信号、电气隔离保护设备、阻抗匹配与共模抑制优化信号质量" 的协同机制,在 PHY 芯片与网线之间构建可靠的连接桥梁,确保 100Mbps 网络数据的稳定传输,同时增强设备的抗干扰能力和安全性。其设计本质是利用电磁学原理解决高速数字通信中的信号完整性与设备保护问题。
