开疆智能Devicenet转ModbusTCP网关连接费斯托阀岛配置案例

本案例是ModbusTCP主站PLC通过开疆智能研发的Devicenet主转ModbusTCP网关连接费斯托阀岛的配置案例,具体步骤如下。

首先配置阀岛,先通过拨码配置Devicenet从站的站地址

设置从站波特率,主站要与从站保持一致

设置发到的输入输出长度

完成后打开网关配置软件"Gateway Configuration Studio"新建项目选择TCP-DevicenetM

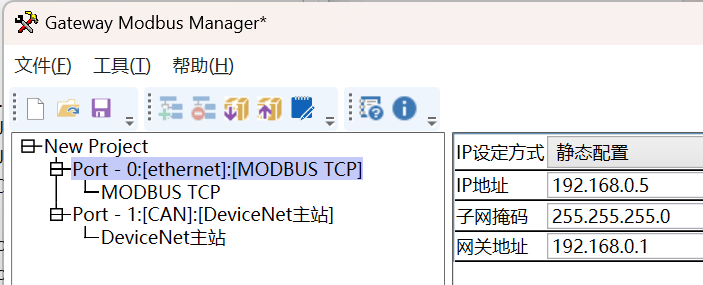

设置网关为ModbusTCP服务器时的IP地址以及输入输出数据长度

此处也可设置网关断线时对数据的处理方式以及字节顺序。

设置网关的Devicenet波特率,要与从站保持一致。

添加Node从站,打开从站EDS文件或者第三方软件读取devicenet参数,找到对应参数后填写到右侧表格之中。

通过ModbusTCP主站或者模拟软件,连接Devicenet转ModbusTCP网关,即可对费斯托阀岛进行读写操作。
