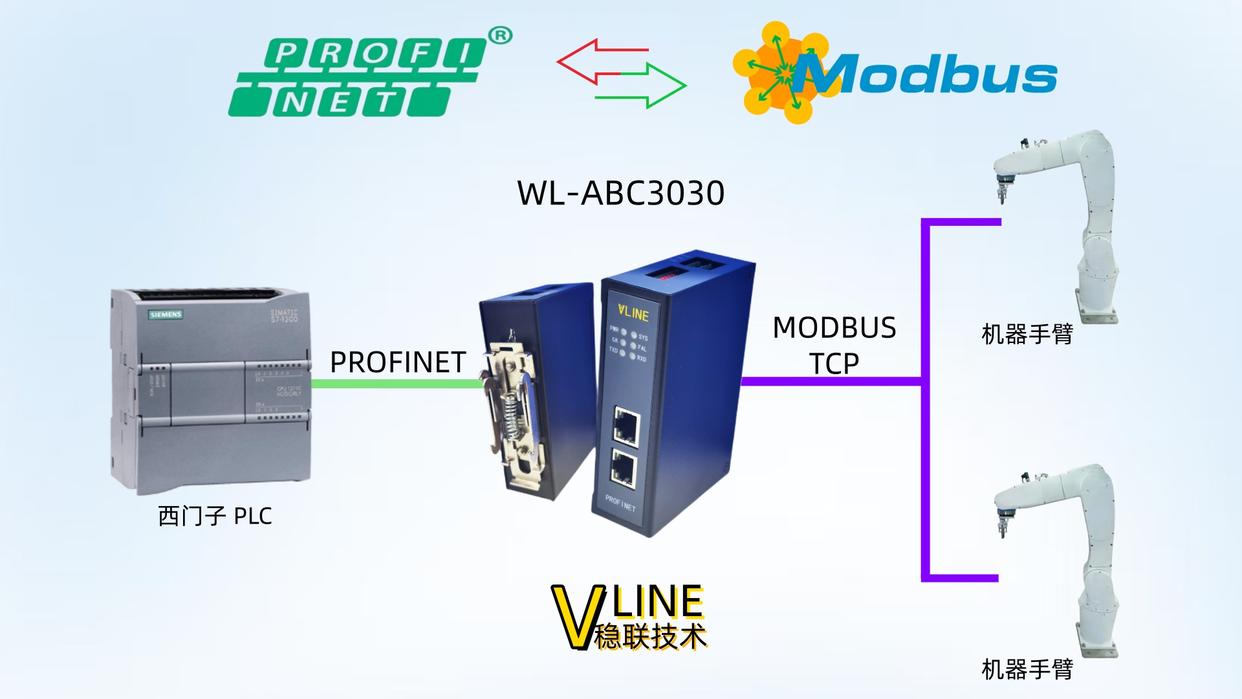

本案例为西门子1200PLC经由Profinet转ModbusTCP网关与机器手臂进行连接的配置案例。所需设备包括西门子1200PLC、具备高耐用性的Profinet转ModbusTCP通信网关以及机器手臂。

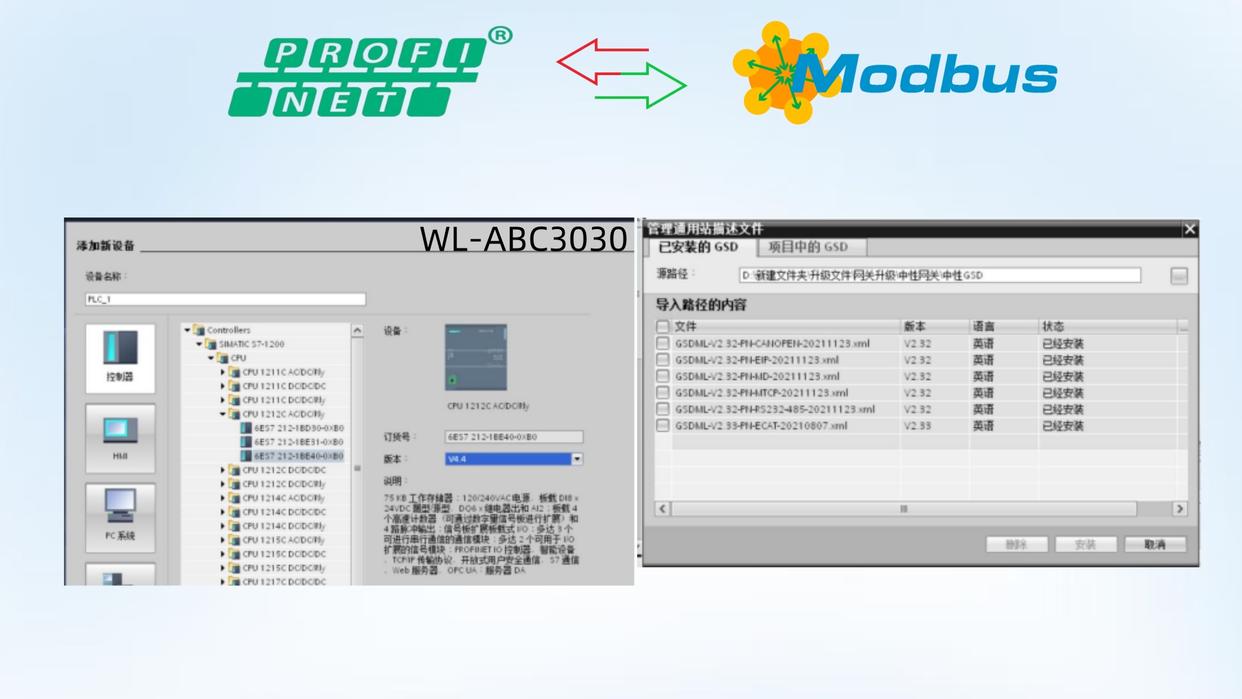

配置流程：首先开启西门子博图配置软件，添加可编程逻辑控制器（PLC）的具体型号，导入Profinet转ModbusTCP网关的通用站描述（GSD）文件。

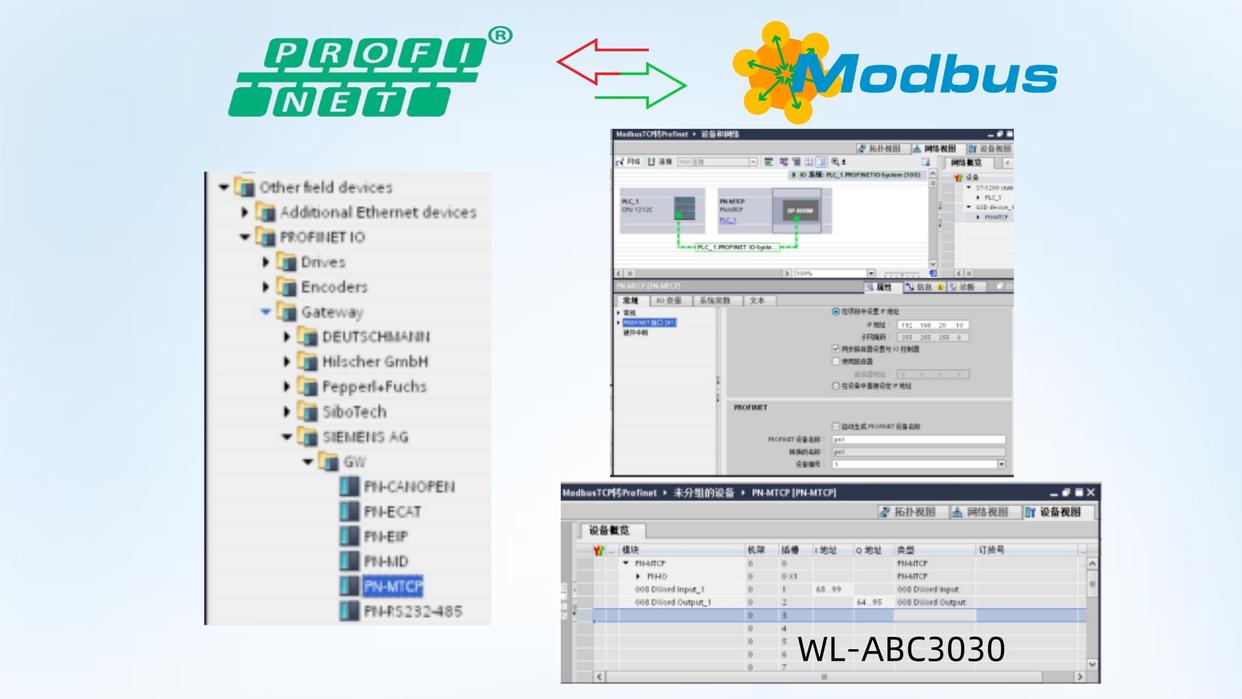

安装GSD之后，选取与之对应的模块，设定Profinet转ModbusTCP网关的IP地址以及设备名称（在本示例中，设备名称为PN1，设备IP地址为192.168.20.10）；设定数据的发送与接收长度（可添加更大的长度值）。

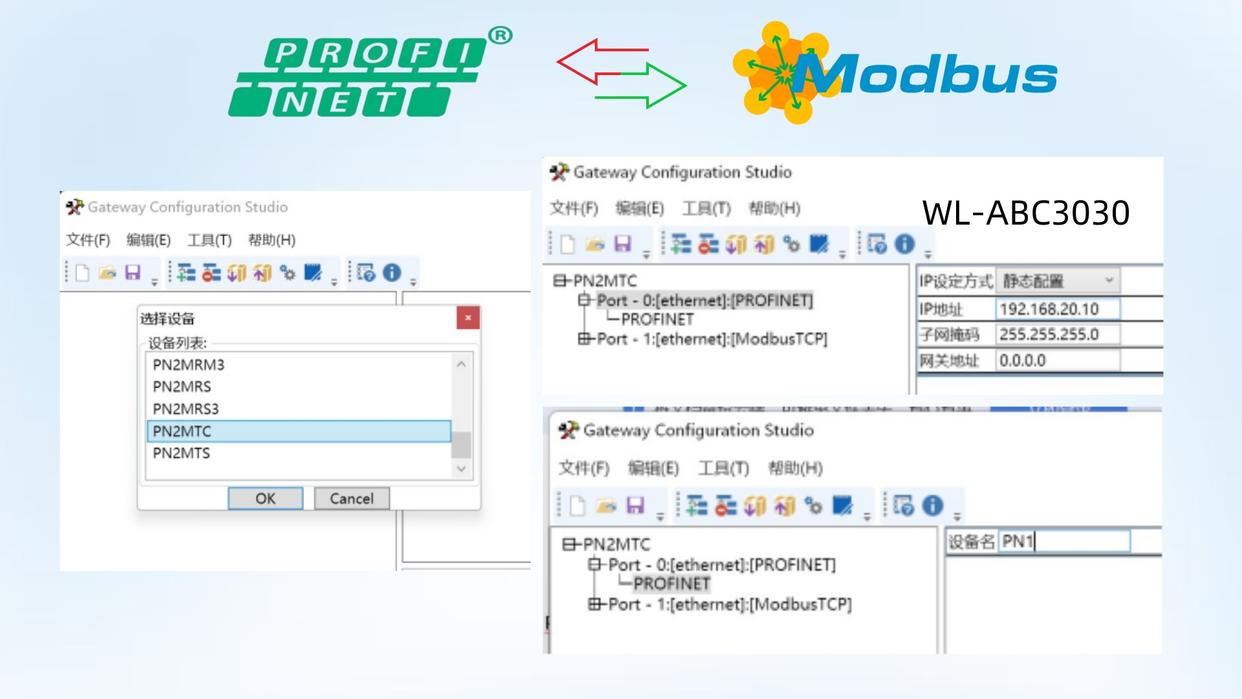

将组态下载至可编程逻辑控制器（PLC），设定好机器人的互联网协议（IP）地址，开启网关配置软件。鉴于Profinet转ModbusTCP网关充当ModbusTCP客户端，故选择PN2MTC。设置Profinet转ModbusTCP网关Profinet端的互联网协议（IP）地址以及设备名称（需与博图组态保持一致）。

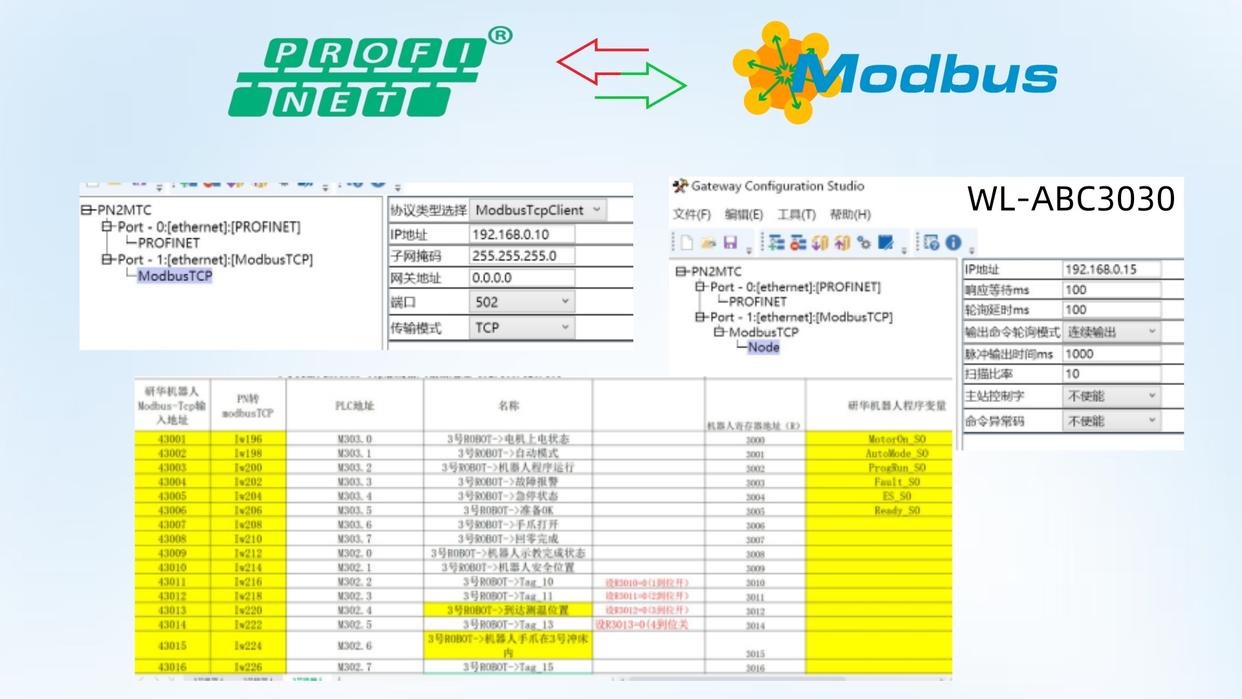

设定Profinet转ModbusTCP网关于ModbusTCP端的IP地址，增添从站设备的IP地址，开启从站的地址手册，设置Profinet转ModbusTCP网关的读写地址。

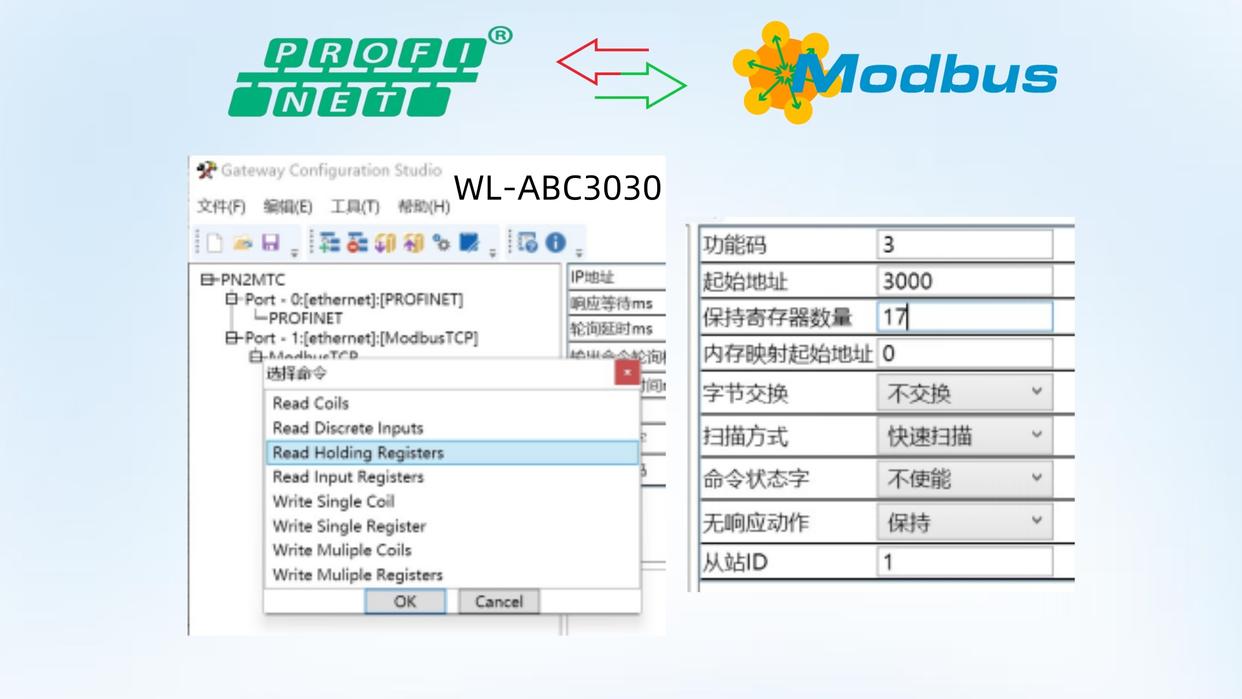

由图可得，参数地址区为40000，因此选用功能码为03的功能码。寄存器地址自3000起开始计数（鉴于机器人地址从1起计数，而网关地址从0起计数，故而需进行地址偏移-1的操作）。选择03功能码以维持寄存器状态，填写寄存器地址以及读取寄存器的数量。如图所示，自3000起连续17个寄存器的数据（因03功能码代表40000地址区，所以无需书写43000）。
在开展寄存器写入操作时，其原理与此相同。若需对多个寄存器实施写入操作，则应选用功能码10，即写多寄存器功能。针对地址自换算后以3101起始的连续7个寄存器，可选用功能码10H，精确填写寄存器地址及数量，将配置下载至网关后，对网关进行重新上电操作，即可使该配置正常投入使用。
本方案面向智能产线物料转运、自动化仓储分拣场景，通过Profinet-ModbusTCP协议转换网关，实现西门子S7-1500PLC（Profinet主站）对ModbusTCP协议机器手臂的远程控制、点位调度与状态监控。解决了高端PLC控制系统与通用协议机器人的异构通信难题，支持机器人自动取放、路径规划、故障报警等核心功能，适配柔性化生产需求。
