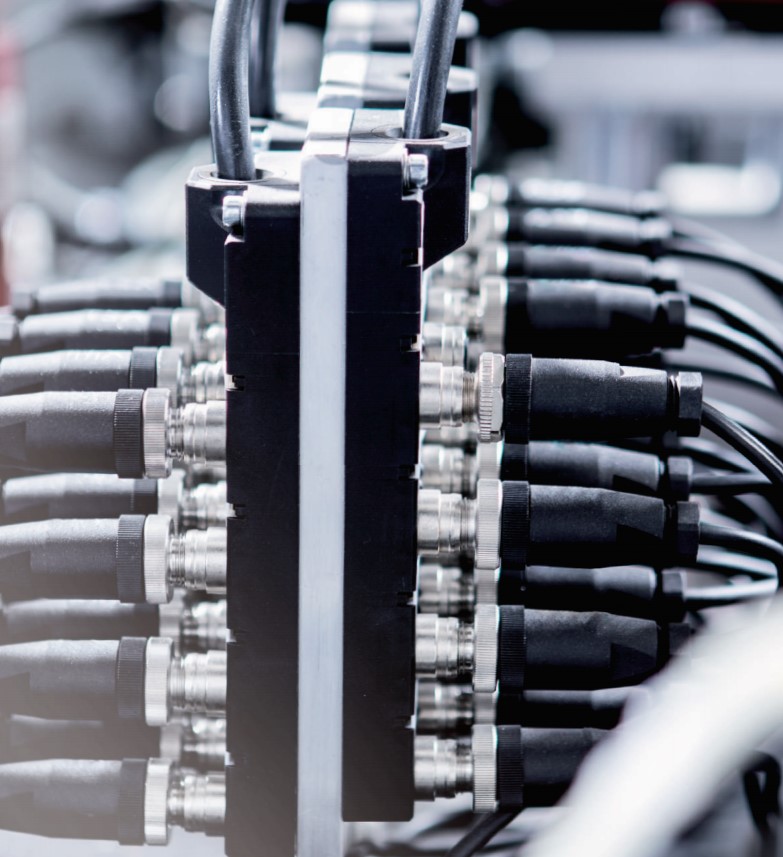

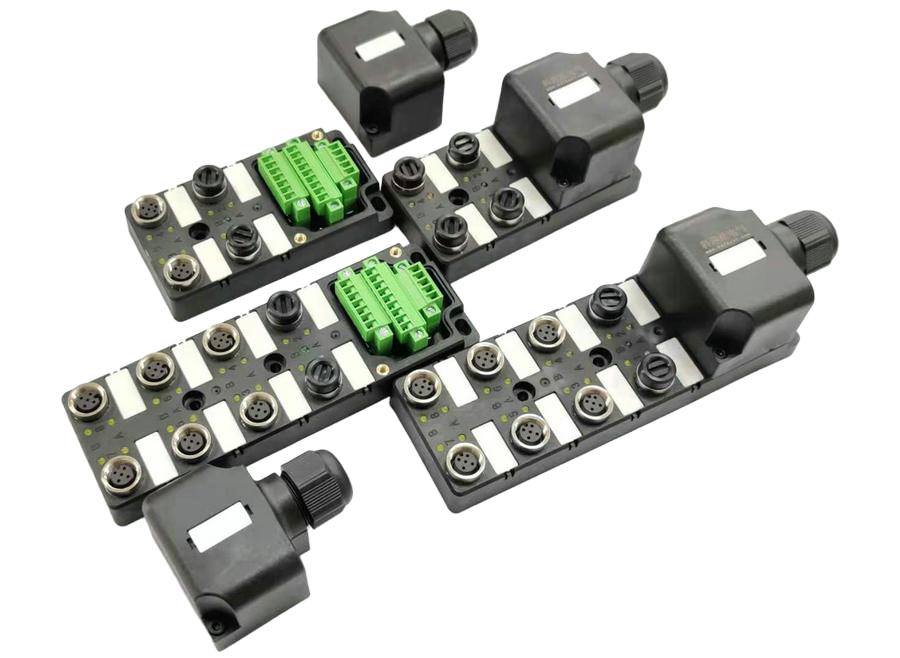

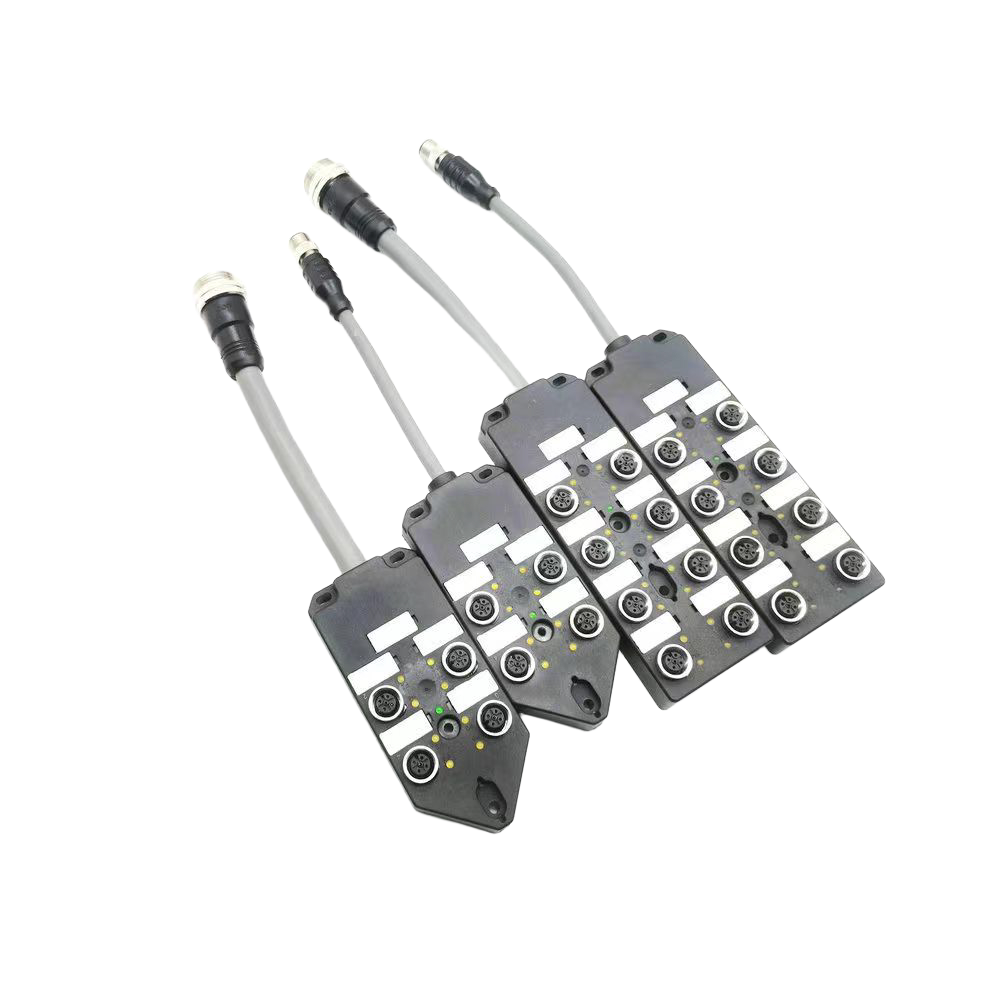

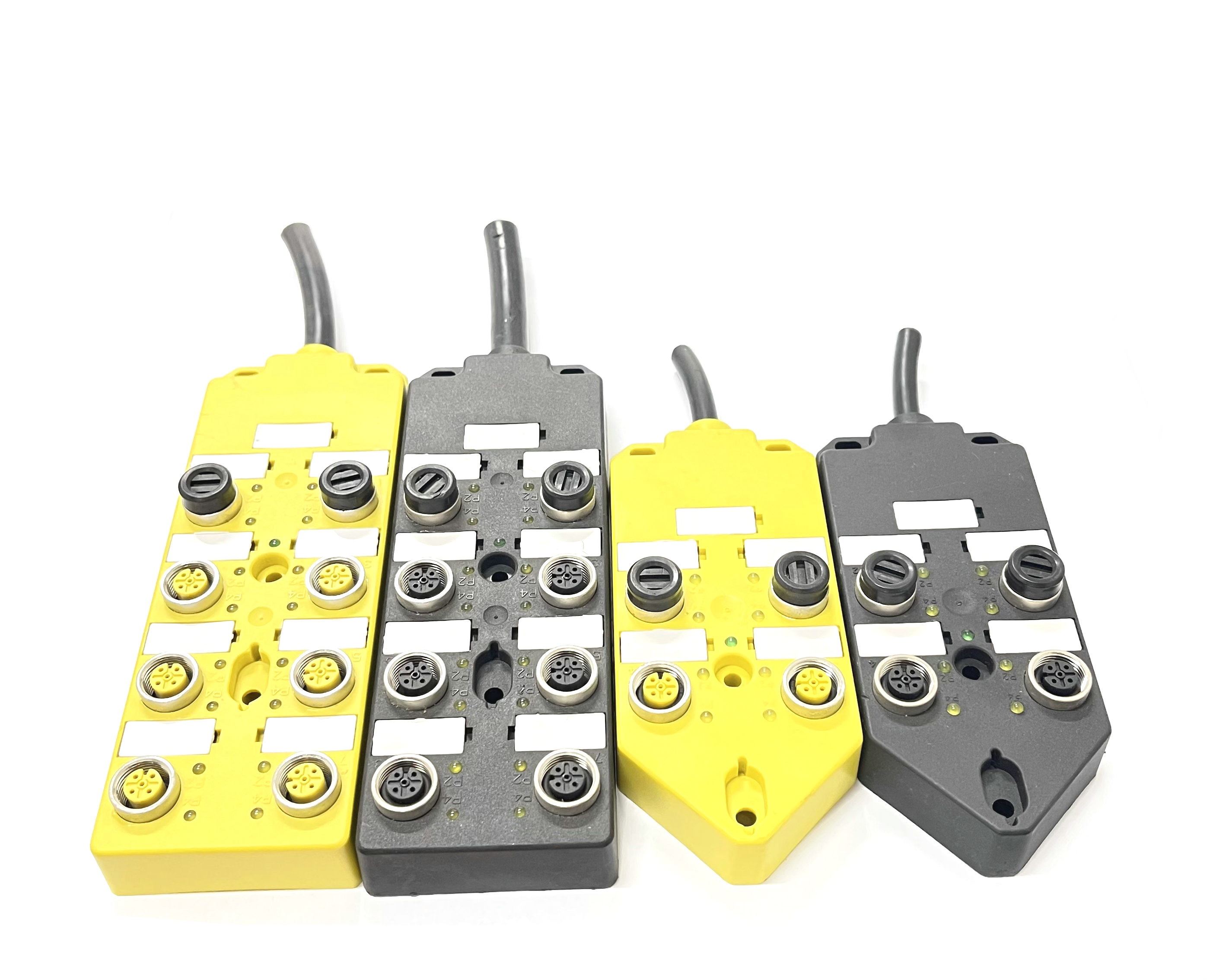

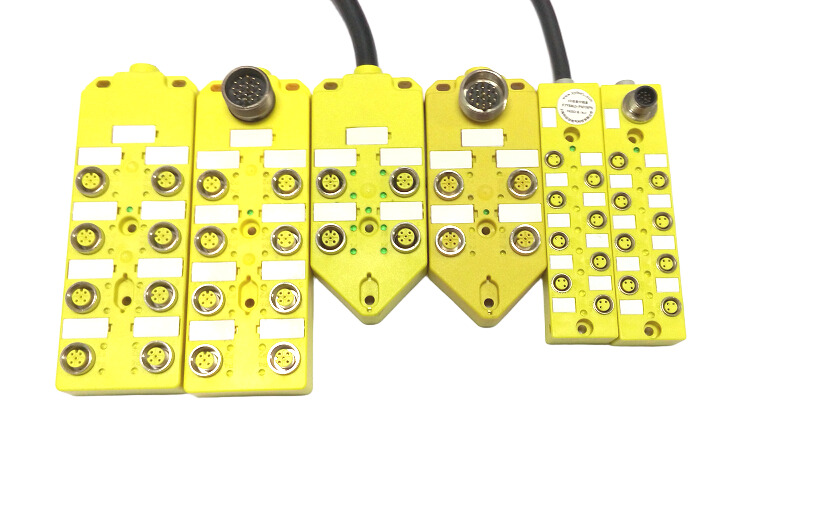

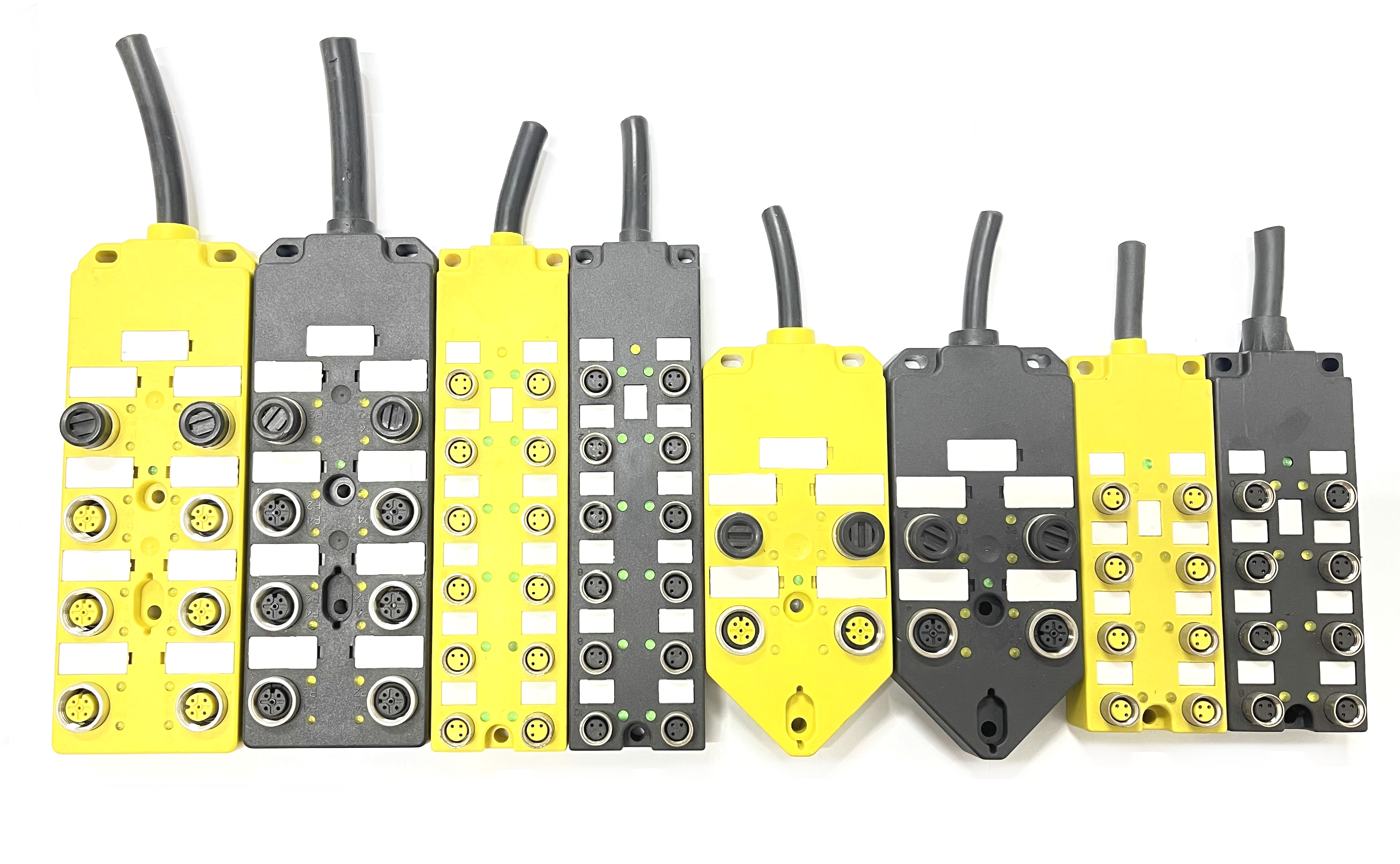

在物流仓库、汽车产线等大型工业现场，主干总线往往长达数十米甚至数百米。传感器信号经M12分线盒汇入主干后，会在长距离传输中遇到信号衰减和反射问题------这并非分线盒本身"信号弱"，而是物理层线缆的阻抗特性、长度限制和拓扑结构共同作用的结果。本文从原因分析与工程对策两个维度，给出系统性的解决方案。
一、信号衰减的根本原因

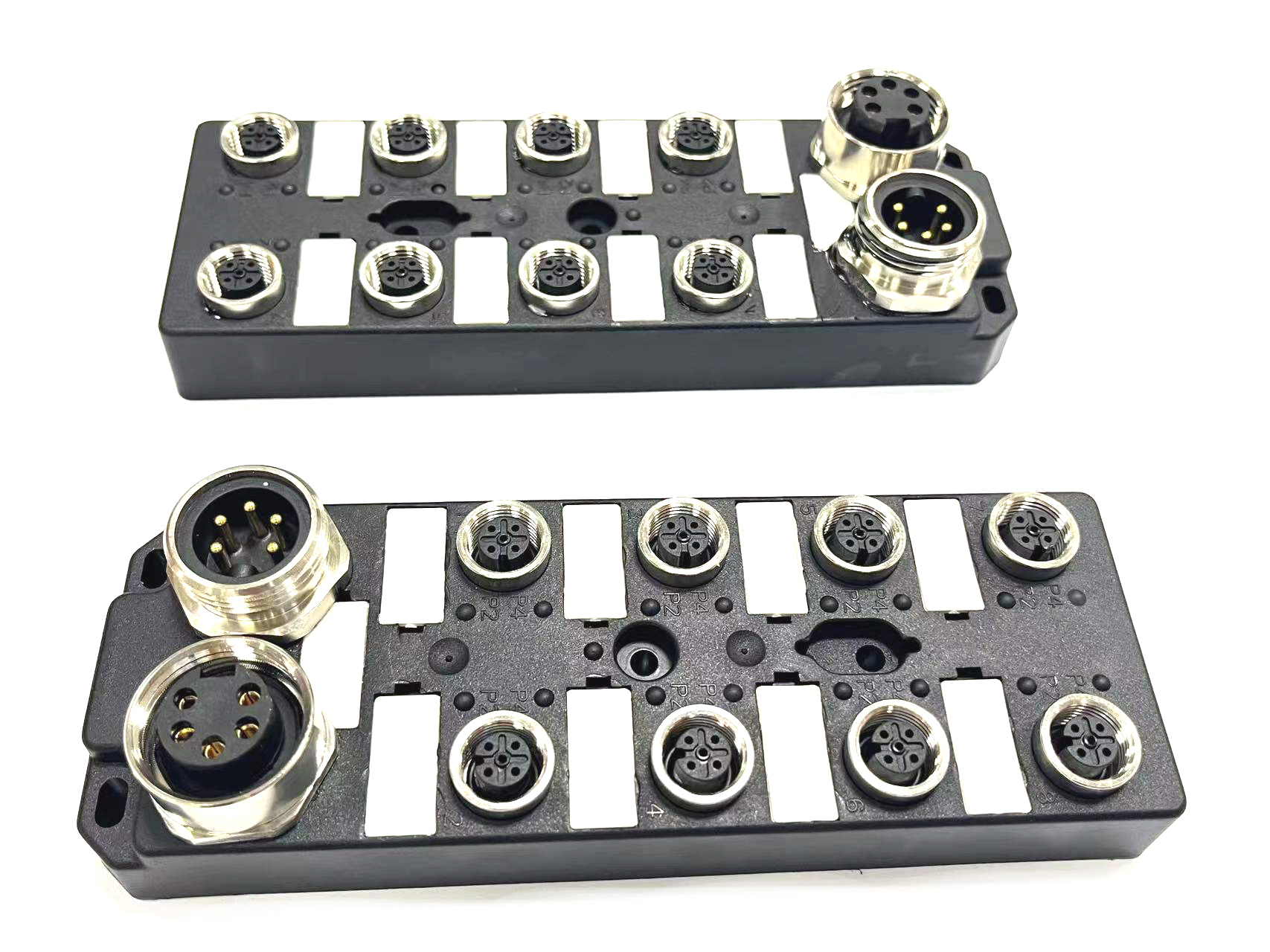

M12分线盒用于连接传感器层信号，总线协议（如PROFINET、EtherNet/IP、DeviceNet）的主干传输通常使用M12 D编码或X编码。长距离传输中信号衰减主要由以下因素叠加造成：
| 衰减因素 | 物理机制 | 典型表现 |
|---|---|---|
| 线缆电阻 | 铜导线本身存在电阻，电流流过时产生电压降 | 远端传感器供电电压低于24V，接近设备工作下限 |
| 线缆电容 | 双绞线间存在分布电容，高频信号分量被旁路 | 信号边沿变缓，波形畸变，影响数据接收端的判决点 |
| 线缆电感 | 传输线电感与电容共同形成低通滤波器 | 高频谐波衰减，导致眼图闭合、误码率上升 |
| 阻抗不匹配 | 线缆特性阻抗与连接器/设备端不匹配 | 信号反射，产生过冲、振铃，严重时误触发或丢帧 |
| 分支线过长 | 分支线（Stub）未端接，产生反射 | 分支线越长，反射叠加越严重，影响主干信号质量 |
| 环境干扰 | 变频器、大功率电机等产生的EMI耦合至线缆 | 信号叠加噪声，信噪比下降 |
二、不同总线协议的距离限制
主流工业总线协议对主干线长度有明确规范，超出长度必须采取措施：
| 协议 | 最大主干长度（含分支总长） | 分支线最大长度（单根） | 传输速率 |
|---|---|---|---|
| PROFINET | 100米（铜缆，CAT5e以上） | 无明确规定（建议≤5米） | 100Mbps |
| EtherNet/IP | 100米（铜缆，CAT5e以上） | 无明确规定（建议≤5米） | 100Mbps |
| EtherCAT | 100米（铜缆，CAT5e以上） | 无明确规定（建议≤5米） | 100Mbps |
| DeviceNet | 100米（125kbps）/ 50米（500kbps） | ≤6米 | 125k-500kbps |
| IO-Link | 20米（标准）/ 50米（专用线缆） | 不适用（点对点） | 230.4kbps |
超过上述距离限制，需要采取针对性措施。
三、解决信号衰减的完整策略
按实施难度分为三个层级，可根据现场实际距离和预算选择：
| 策略层级 | 适用场景 | 实施方法 | 效果与成本 |
|---|---|---|---|
| 基础级（拓扑优化） | 主干长度＜100米，分支长度可控 | 减少级联数（≤3级）、缩短分支线（≤5米）、增加终端电阻 | 成本最低，效果显著 |
| 进阶级（硬件增强） | 主干长度100-200米，需要中继 | 增加交换机中继、选用低衰减屏蔽线缆（如CAT7）、提升供电电压（24V→48V） | 成本中等，需增加设备 |
| 高级（架构调整） | 主干长度＞200米，或电磁环境恶劣 | 改为光纤骨干+铜缆末端、增加IO-Link主站局部集中 | 成本较高，彻底解决距离与干扰问题 |
四、拓扑优化：最简单的解决方式
在部署前优化拓扑，可大幅降低信号衰减风险：
| 优化措施 | 工程要求 | 预期效果 |
|---|---|---|
| 减少级联级数 | 主干级联分线盒不超过3-4级 | 降低信号逐级衰减累计 |
| 缩短分支线长度 | 分支线≤5米（DeviceNet≤6米，普通工业以太网推荐≤5米） | 减少分支反射对主干的影响 |
| 控制分支总长度 | DeviceNet分支总长≤78米 | 保证反射能量不超标 |
| 合理布置终端电阻 | DeviceNet首尾各120Ω，PROFINET不适用 | 消除信号反射 |
| 总线供电单独布线 | 主干供电与信号线分开敷设 | 避免电源纹波耦合到信号通道 |
五、硬件增强：中继与线缆升级
当拓扑优化已到极限而距离仍不够时，需从硬件层面解决：
-
增加工业交换机中继：在100米处放置交换机，重新驱动信号，再生波形。每中继一次可延长100米，但需注意总延迟累积（一般交换机延迟＜5μs，对实时性影响轻微）。
-
选用低衰减屏蔽线缆：CAT7或CAT6a屏蔽线缆，每100米衰减小于20dB（100MHz），比CAT5e（约24dB）更优。推荐使用S/FTP总屏蔽+线对屏蔽结构，在变频器密集区域，衰减和干扰的抑制效果优于U/UTP线缆。
-
提升供电电压：对于DeviceNet等可独立供电的总线，将干线供电电压从24V提升至48V，可大幅降低供电衰减，使远端传感器获得稳定24V（通过本地降压模块）。但前提是设备端支持宽压输入（通常18-72V）。
六、光纤骨干：彻底解决长距传输问题
当主干长度超过200米，或经过强电磁干扰区域（如变频器室），光纤骨干是工程上最彻底的方案。其具体形式为：PLC主站连接光纤交换机，通过光纤（单模或多模）延伸至现场机柜，再在机柜内通过光纤交换机转为铜缆（M12 D编码或RJ45），接入末端交换机或分线盒。
| 光纤类型 | 最大传输距离 | 适用场景 | 速率 |
|---|---|---|---|
| 多模光纤（OM3） | 300米 | 车间内部、短距离大带宽 | 1-10Gbps |
| 多模光纤（OM4） | 550米 | 车间内部、中等距离 | 1-10Gbps |
| 单模光纤（OS2） | 10公里以上 | 厂区级骨干、跨建筑连接 | 1-100Gbps |
在物流仓库或汽车产线中，主干距离通常在100-300米范围内，多模光纤方案即可满足，配合工业级光纤收发器或交换机实现介质转换。
七、DeviceNet长距离的特殊要求
DeviceNet与工业以太网在物理层上有本质区别，长距离传输需特别注意：
| 参数 | 标准要求 | 超标后果 |
|---|---|---|
| 干线总长度（粗缆） | ≤500m（125kbps）/ ≤250m（250kbps）/ ≤100m（500kbps） | 信号衰减超限，误码率升高 |
| 干线总长度（细缆） | ≤100m（125kbps）/ ≤50m（250kbps）/ ≤30m（500kbps） | 同上 |
| 分支线长度 | ≤6m | 分支过长引起反射，破坏主干信号完整性，可能导致总线间歇性故障 |
| 终端电阻 | 首尾各120Ω | 缺少电阻导致信号振铃和回波损耗，引发通信错误或设备误动作 |
| 干线压降 | ≤5%（1.2V，24V系统） | 远端传感器因供电电压不足而工作异常，常见现象为偶发性丢信号 |
八、总结
主干网长距离传输的信号衰减问题，本质是物理层限制------线缆电阻导致压降、电容电感导致高频衰减、阻抗不匹配导致反射。解决方案按优先级依次为：
-
拓扑优化：控制级联级数（≤3级）、缩短分支线（≤5米）、加终端电阻（首尾120Ω）------这是最经济有效的手段；
-
硬件增强：选用低衰减屏蔽线缆（CAT7）、升级供电电压（48V干线）------适用于距离100-200米的场景；
-
光纤骨干：距离＞200米或强干扰环境时，光纤+末端交换机是根本解决方式。
选型时应综合考虑：实际距离、节点数量、电磁环境及成本预算，而非单纯依赖高规格线缆。对于大范围、长距离的总线部署，早期规划阶段考虑光纤方案的成本收益最为平衡。
