信捷V5 - F5变频器 接入到 Profibus网络 的关键
在工业自动化领域，不同设备之间的通讯连接至关重要。当面临信捷V5 - F5变频器与Profibus 网络的接入需求时，modbusRTU转profibus网关就成为了关键的解决方案。
信捷V5 - F5变频器在众多工业场景中发挥着重要作用，它能够精准地控制电机的转速和运行状态，实现节能、高效的生产流程。然而，其原生的通讯协议可能并不直接支持Profibus 网络，这就给将其集成到基于Profibus 的自动化系统中带来了挑战。而modbusRTU转profibus网关的出现，巧妙地解决了这一难题。
该网关的工作原理基于协议转换。ModbusRTU 是一种广泛使用的串行通讯协议，具有简单、可靠等优点，在许多工业设备中都有应用。而Profibus 则是一种高速、可靠的现场总线协议，适用于复杂的工业自动化环境。网关作为两者之间的桥梁，能够将来自变频器的ModbusRTU 数据准确无误地转换为Profibus网络能够识别和处理的数据格式，反之亦然。

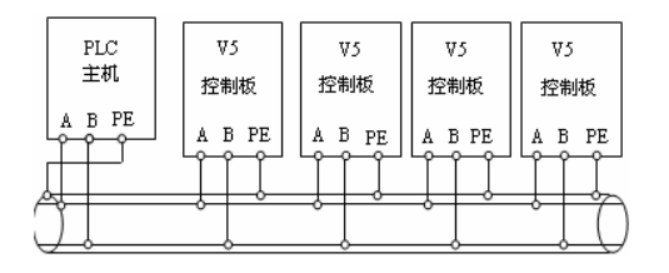

在实际的接线过程中，需要将网关的ModbusRTU 端与信捷V5 - F5变频器的相应通讯接口相连。通常，这涉及到正确的引脚对应，确保数据线、电源线等连接稳固。例如，使用标准的屏蔽电缆来传输数据，以减少信号干扰，保证通讯的稳定性。同时，网关的Profibus 端则接入到Profibus 网络中，遵循Profibus的接线规范，如采用特定的终端电阻等措施，以确保网络的正常通信。
配置环节同样关键。对于网关的ModbusRTU 侧，需要设置正确的波特率、数据位、停止位等参数，使其与变频器的通讯设置相匹配。在Profibus 侧，则需要为网关分配唯一的Profibus 地址，以便在网络中进行准确的识别和数据交互。此外，还需要根据具体的应用场景，对网关的数据传输方向、数据映射等进行细致的设置。例如，确定哪些变频器的参数需要映射到Profibus 网络中的哪个数据区，以便上位机或其他Profibus设备能够准确地读取和控制变频器的状态。
在完成接线和配置后，就可以进行实际的通讯测试了。通过上位机软件或者Profibus 主站设备，发送读取变频器参数的指令。网关会将指令转换为ModbusRTU 格式，传递给变频器，并将变频器返回的数据再转换回Profibus格式，供上位机或主站设备处理。在这个过程中，需要密切关注数据的准确性和通讯的实时性。下面介绍关于modbus参数配置过程
首先打开Configuration Studio配置软件在项目树鼠标右击modbusRTU添加节点

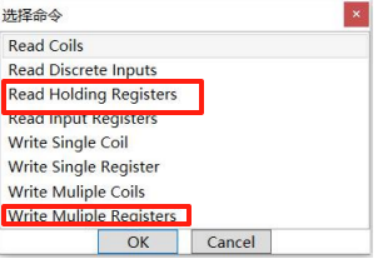

右击Node节点添加命令
点击modbusRTU设置从站参数
设置从站地址后在工具点击下载就完成了modbusRTU转profibus网关通讯配置
这种modbusRTU转profibus 网关接信捷V5 - F5变频器的通讯方案，为工业自动化系统提供了更大的灵活性和兼容性。它使得原本孤立的设备能够融入到统一的Profibus网络中，实现了数据的共享和集中控制。无论是在生产线的升级改造中，还是在新建的自动化项目中，这种方案都具有重要的应用价值，能够帮助企业提高生产效率，降低维护成本，提升整体的自动化水平。
