STM32G431RBT6+CubeMX+Keil

创建工程相关事宜

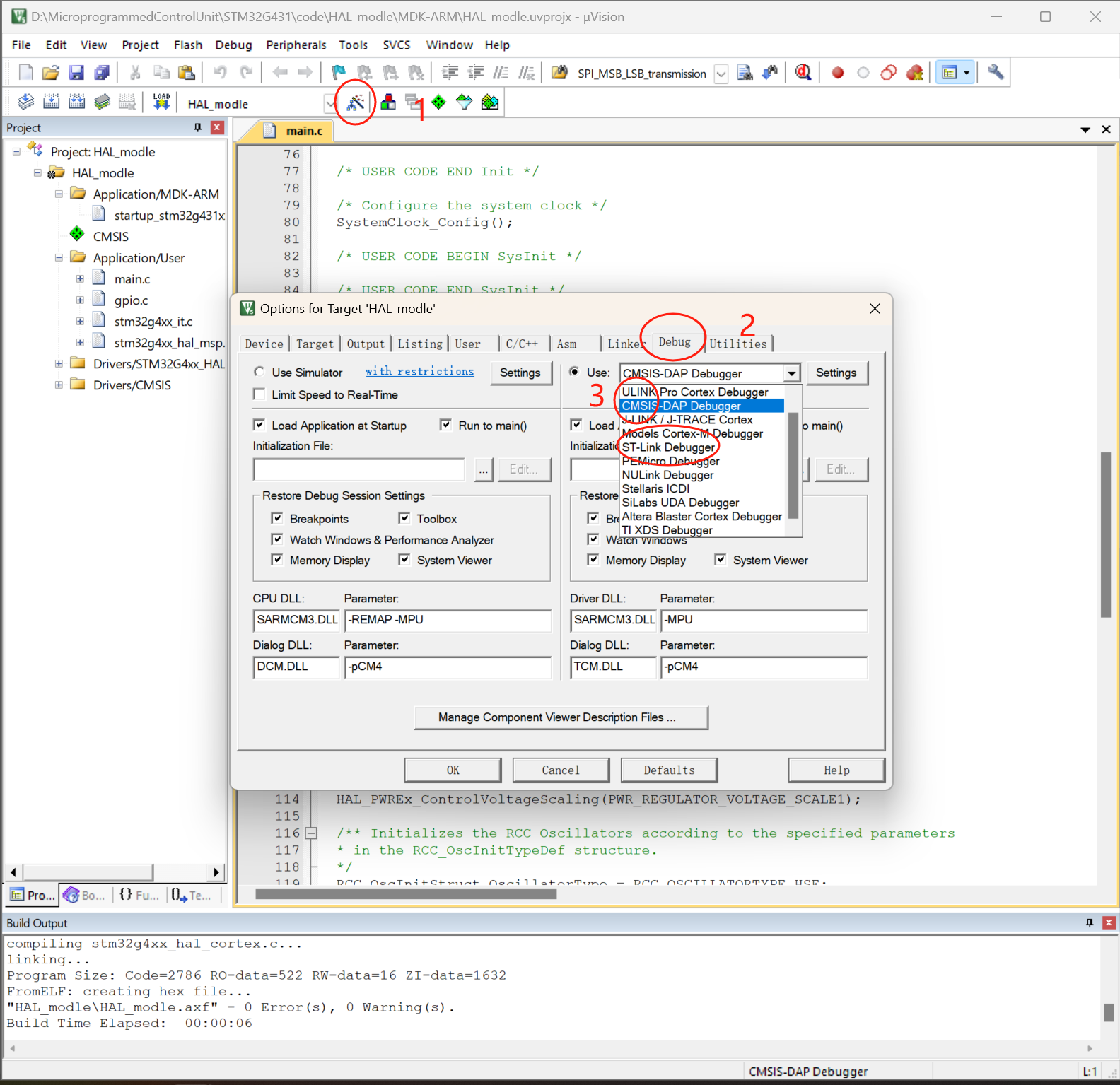

这个选项配置应该是选择下载调试方法;用这款单片机开发板的话,就应该是这个样子配置,但是原先配置的是ST-link的,这个方法应该就是用ST-Link的下载器下载程序的,

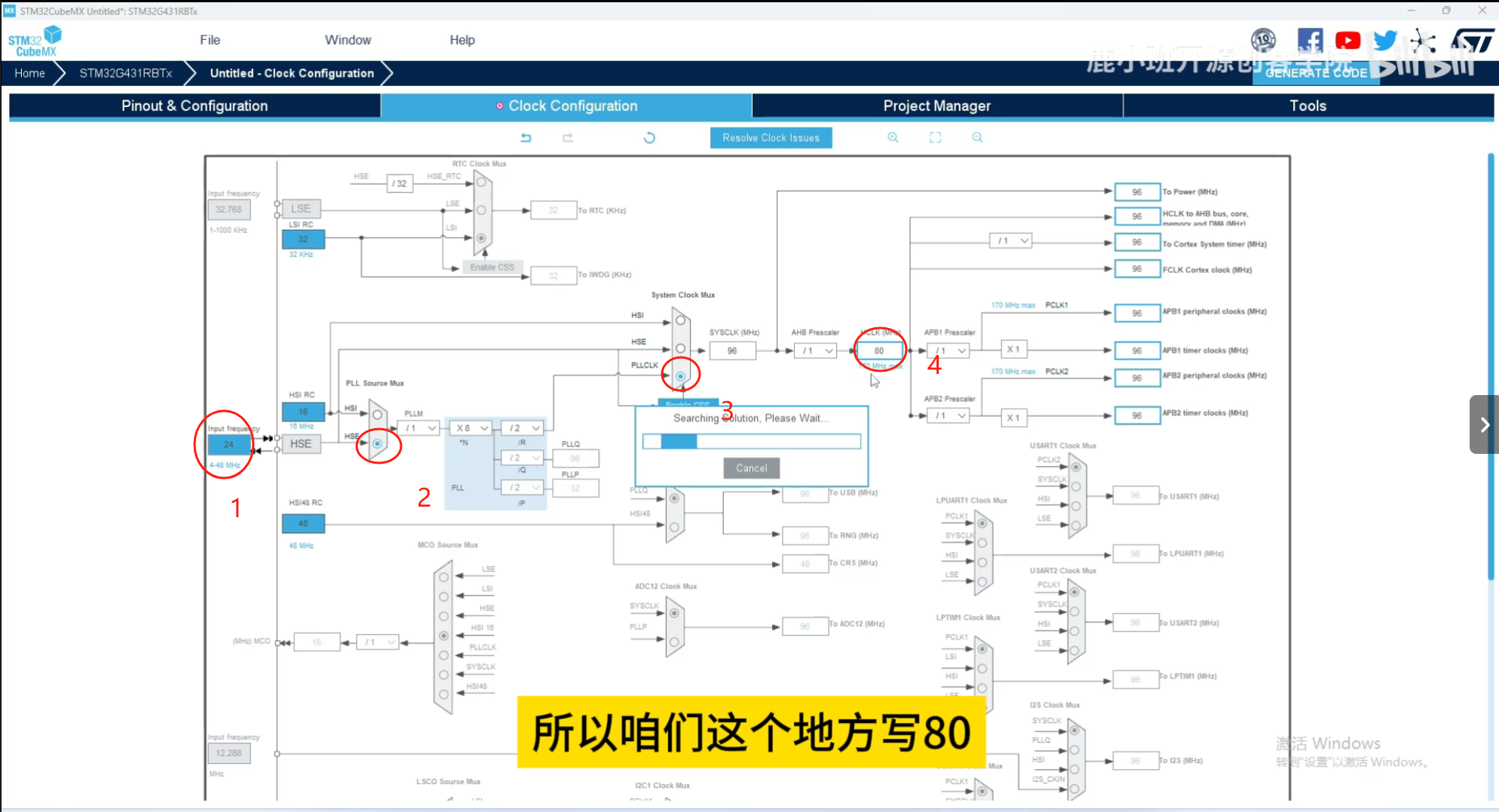

RCC时钟

LED

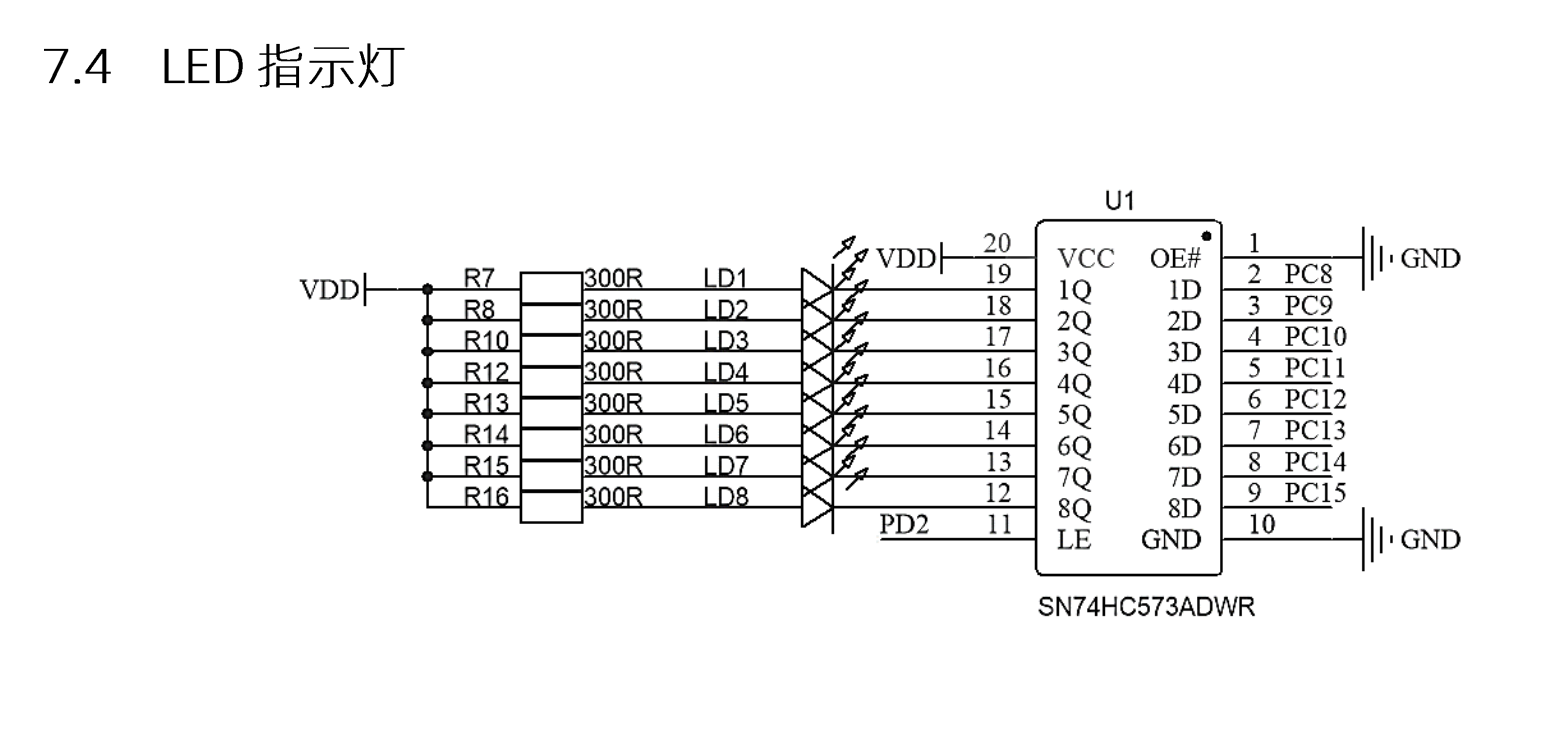

原理图

注意点:

1:74HC573锁存器,只要高电平使能这个锁存器就可以了,

2:但是在只点亮一个的时候,发现八个灯都点亮了,而且每次都是其他灯随机点亮的,推测是其他的引脚未设置数入模式,未设置的时候就应该是默认浮空输入,就会出现随机亮灯的情况,我的解决方法是,在MX里面给每个LED灯的引脚都设置为上拉输入,这个就不会出现随机亮灯的情况。

闪烁灯

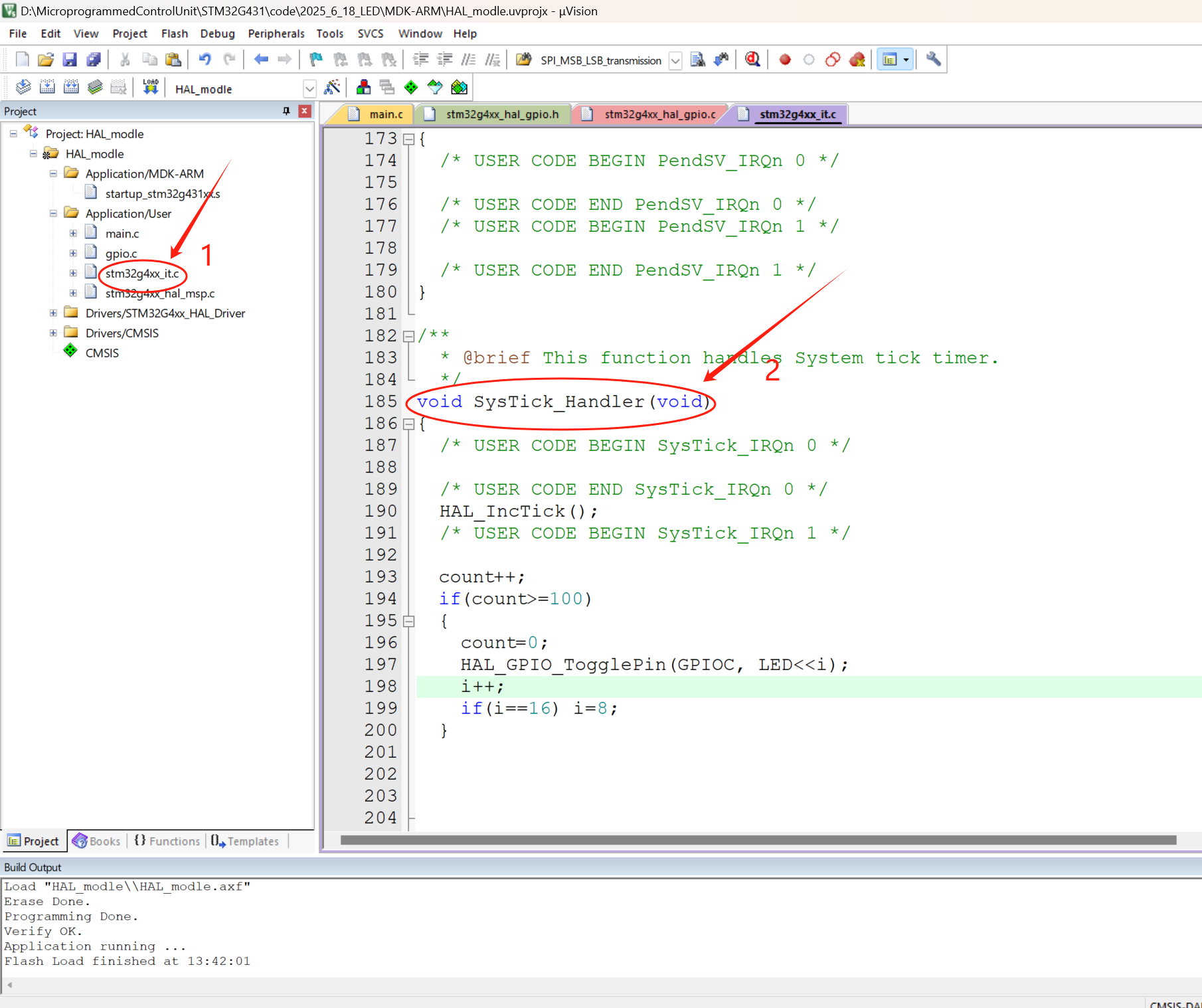

系统滴答定时器

系统滴答定时器实现流水灯,这个定时器是1毫秒就进一次中断,

键盘Key

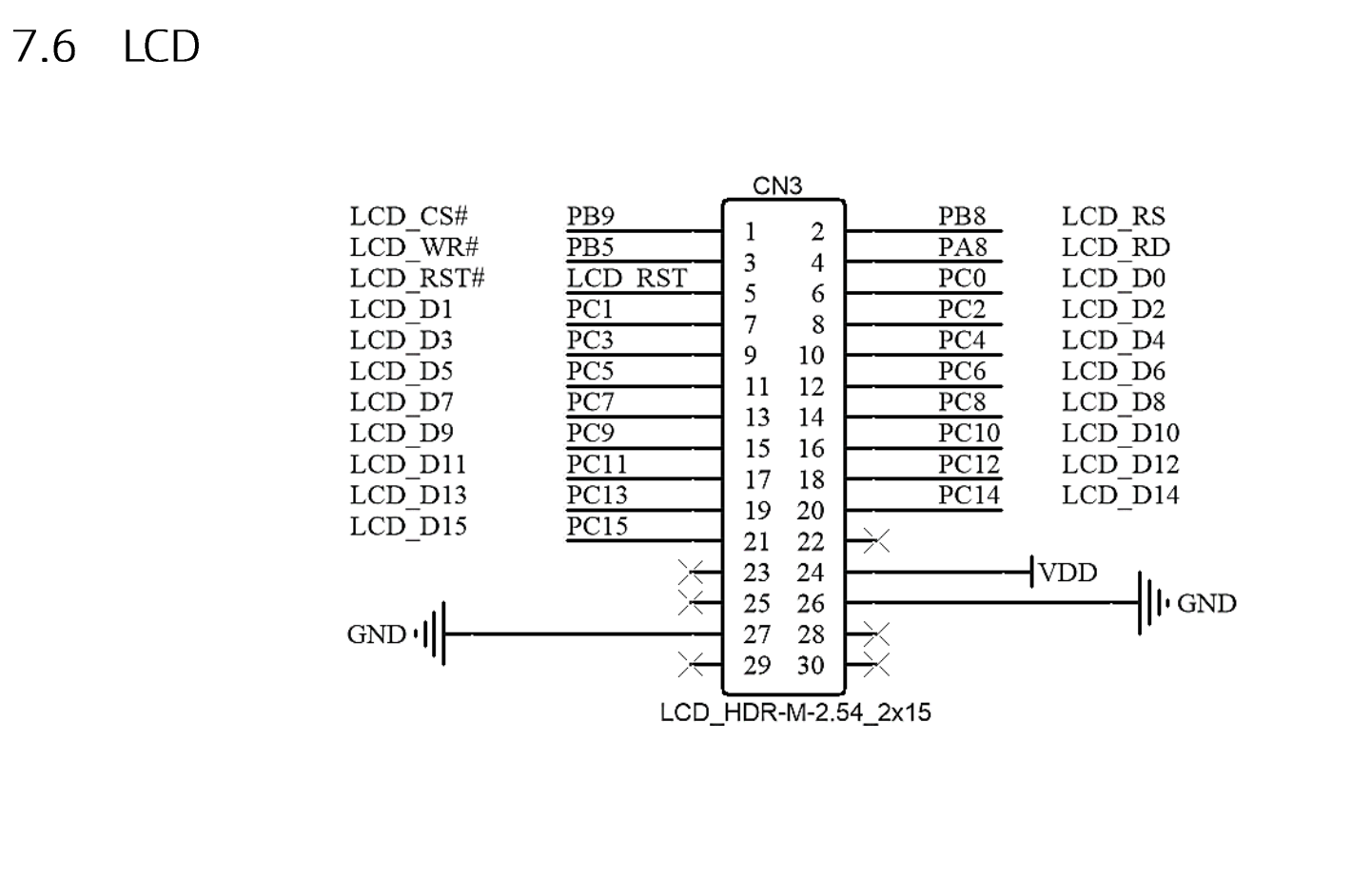

LCD屏幕

注意点:

1:引脚使用了PA8,PB5,PB8,PB9,PC0~PC15;
