前端绘图基础——SVG详解

一、SVG中 <defs> 元素详解

!在这里插入图片描述

1. <defs> 是什么？

在 SVG（Scalable Vector Graphics）中，<defs> 是一个容器元素 ，用于存储可能会在文档其他地方重复引用的图形元素、样式、滤镜、渐变、图案等。

• 作用： 定义可复用内容，但不直接呈现在 SVG 渲染中。
• 常见用途： marker、linearGradient、clipPath、pattern、symbol 等元素通常写在 <defs> 中，然后通过 id 被其他元素引用。

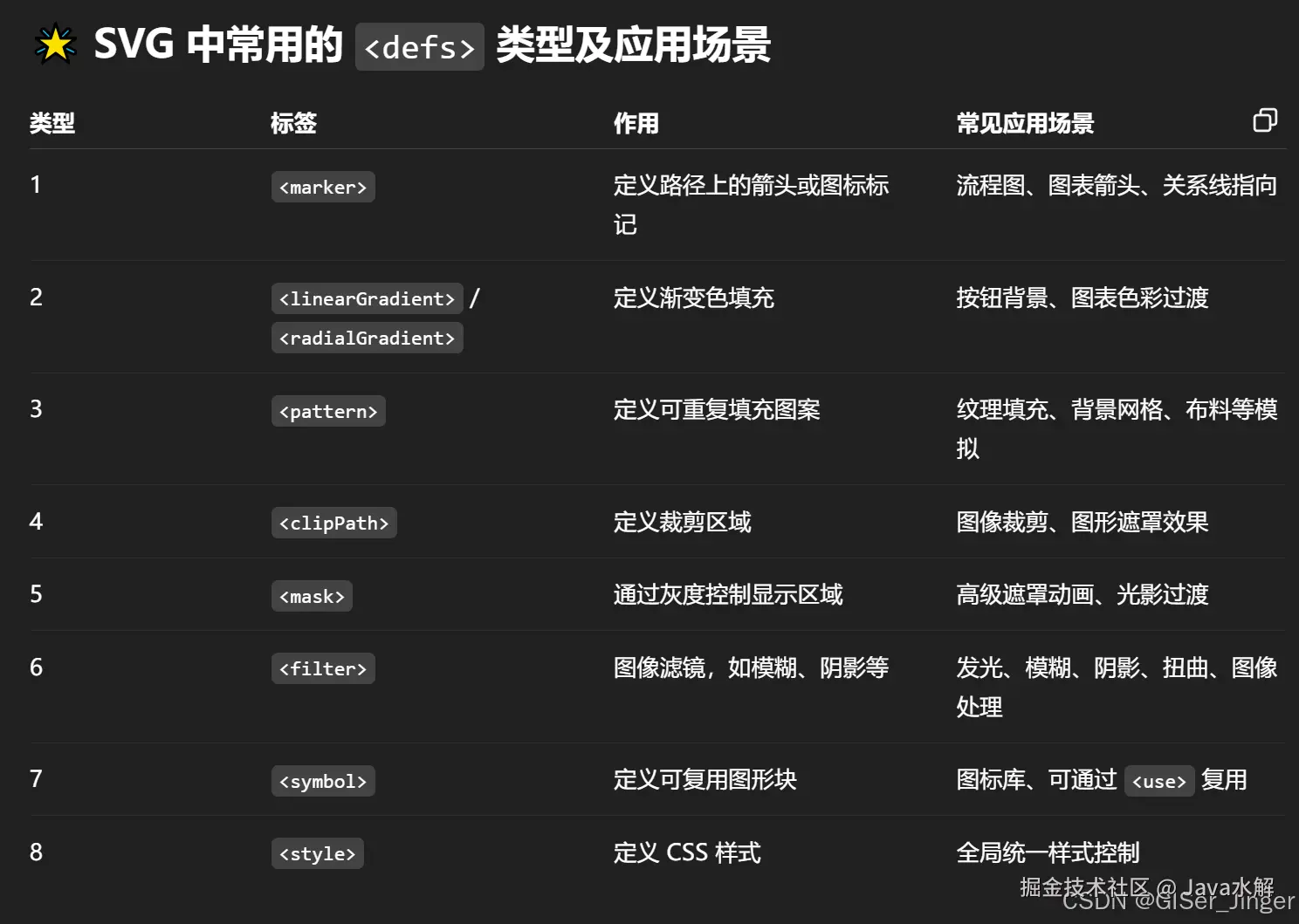

2. 常见被定义内容举例

• 标记（marker） ：箭头或路径终点标记。
• 渐变（gradient） ：线性或径向渐变。
• 图案（pattern） ：可重复填充图形的图案。
• 滤镜（filter） ：例如模糊、阴影、颜色变化等。
• 裁剪路径（clipPath） ：定义裁剪区域。
• 符号（symbol） ：可重复引用的图形。

---

二、SVG 基本组成详解

1. SVG 文件结构

<svg width="100" height="100" xmlns="http://www.w3.org/2000/svg">
  <defs> <!-- 定义资源 -->
    <!-- 渐变、图案、marker等 -->
  </defs>

  <!-- 使用 defs 中定义的资源 -->
  <circle cx="50" cy="50" r="40" fill="url(#myGradient)" />
</svg>

AI写代码xml
12345678

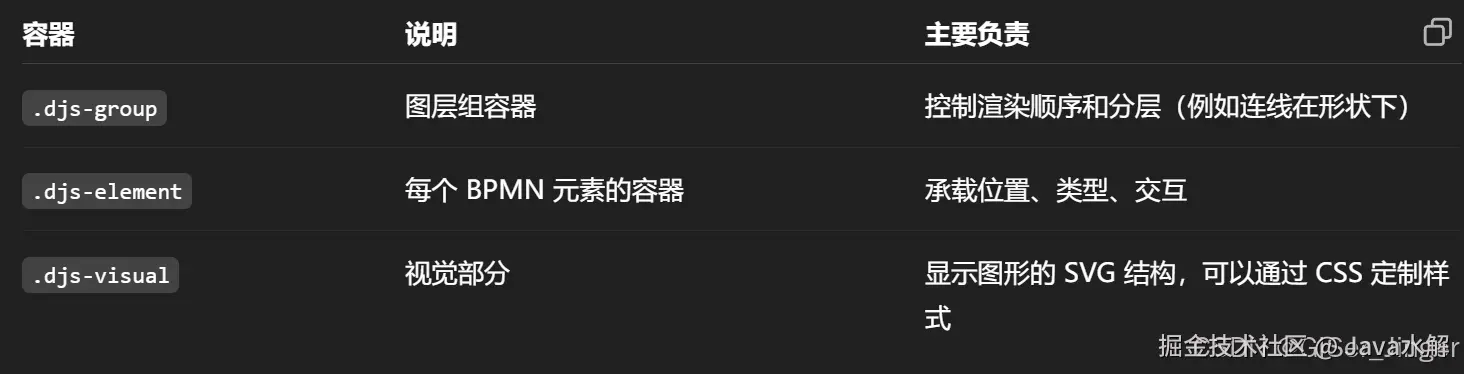

2. 关键组成部分

组成部分	说明
<svg>	根容器，必须声明 xmlns 属性
<defs>	定义复用资源，不直接渲染
<g>	分组元素，可统一设置样式或变换
<path>, <circle>, <rect>, <line>, <polygon>	图形元素
<use>	引用 <symbol> 或其他带 id 的定义
<style>	内嵌 CSS
<script>	可嵌入 JavaScript 脚本

---

三、代码示例详解

<defs ref="customSuccessDefs">
  <marker
    id="sequenceflow-end-white-success"
    viewBox="0 0 20 20"
    refX="11"
    refY="10"
    markerWidth="10"
    markerHeight="10"
    orient="auto"
  >
    <path
      class="success-arrow"
      d="M 1 5 L 11 10 L 1 15 Z"
      style="stroke-width: 1px; stroke-linecap: round; stroke-dasharray: 10000, 1;"
    />
  </marker>

  <marker
    id="conditional-flow-marker-white-success"
    viewBox="0 0 20 20"
    refX="-1"
    refY="10"
    markerWidth="10"
    markerHeight="10"
    orient="auto"
  >
    <path
      class="success-conditional"
      d="M 0 10 L 8 6 L 16 10 L 8 14 Z"
      style="stroke-width: 1px; stroke-linecap: round; stroke-dasharray: 10000, 1;"
    />
  </marker>
</defs>

AI写代码xml
123456789101112131415161718192021222324252627282930313233

关键点解释：

• <marker> 元素： 定义可附加到路径末尾或开头的标记（如箭头、菱形等）。

  • id：用于被 <path> 或 <line> 的 marker-end、marker-start 属性引用。

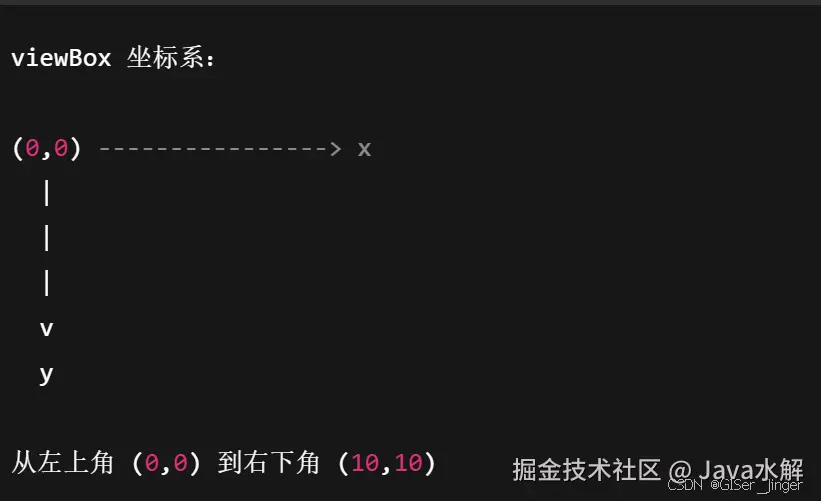

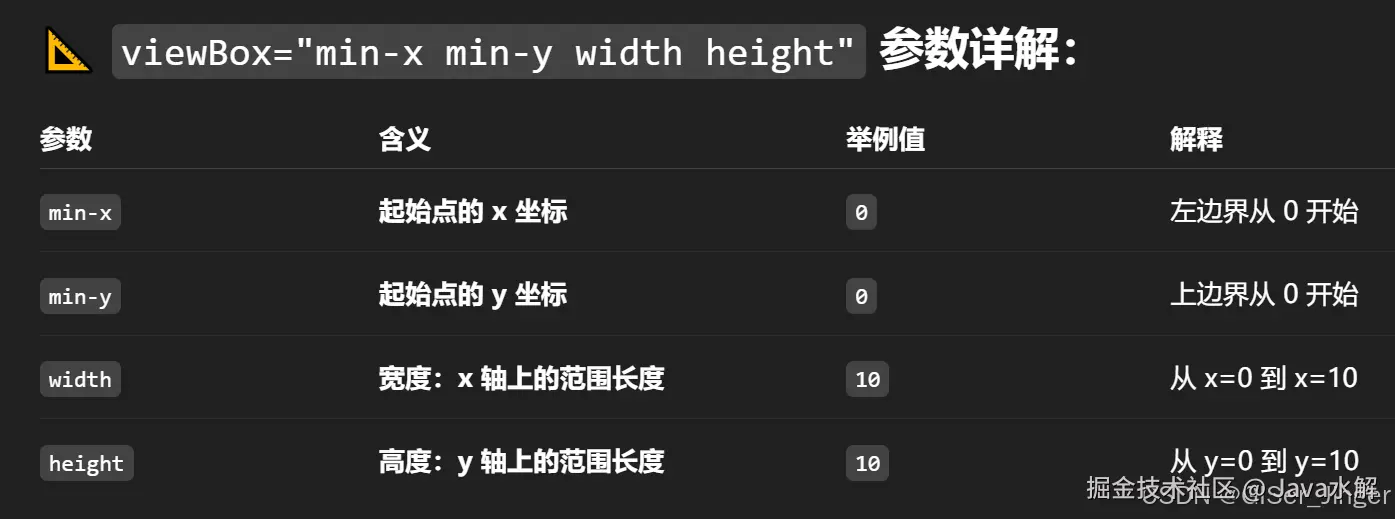

  • viewBox：定义 marker 自身的坐标系统。
  • refX / refY：定义标记锚点，指定 marker 应该附着在路径上的哪一点。
  • markerWidth / markerHeight：标记显示区域的大小。
  • orient="auto"：使箭头根据路径方向自动旋转。

• <path> 元素：

  • d="M 1 5 L 11 10 L 1 15 Z"：画一个箭头形状（三角形）。

  • style：

    • stroke-width: 1px：边框宽度。
    • stroke-linecap: round：线条端点为圆形。
    • stroke-dasharray: 10000, 1：用于使边框看似实线。

• class="success-arrow"、success-conditional"： 用于附加 CSS 样式，比如颜色等。

实际用途：

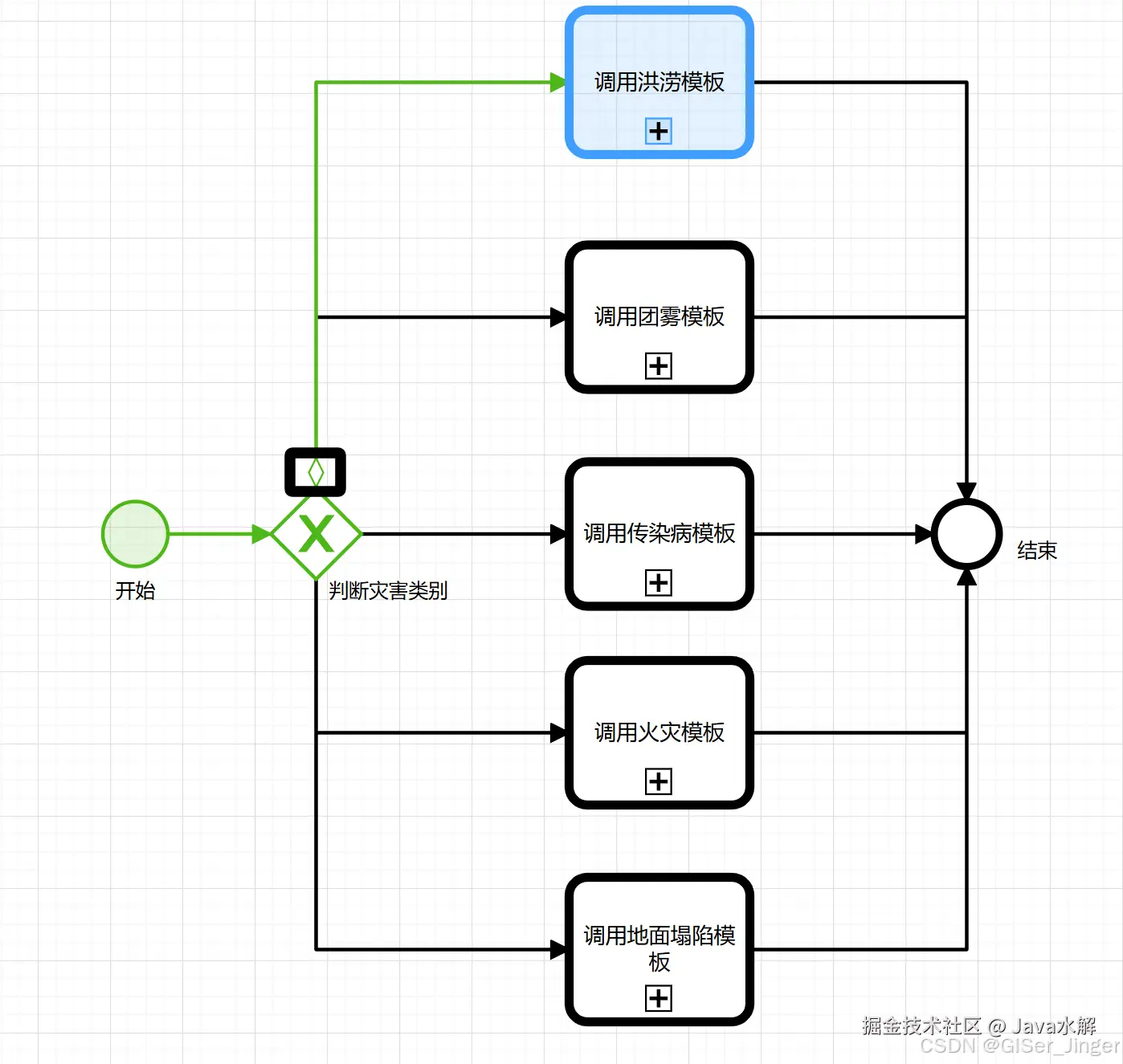

这段 <defs> 通常用于流程图或 BPMN 图中，为不同类型的连接线添加末尾标志（如"成功"箭头或条件判断标记）。

例如这样使用：

<path d="M10 10 L100 100" marker-end="url(#sequenceflow-end-white-success)" />

AI写代码xml
1

---

总结：

• <defs> 用来定义可复用的图形资源，不直接绘制。
• <marker> 定义箭头或装饰，常用于路径两端。
• 示例中的两个 <marker> 分别定义了一个三角形箭头和一个菱形条件标记，用于流程图中表示成功和条件流。
  前：

  如需我帮你生成一个可运行的 SVG 示例展示效果，请告诉我。

```javascript
    <!-- 自定义箭头样式，用于成功状态下流程连线箭头 -->
    <defs ref="customSuccessDefs">
      <marker id="sequenceflow-end-white-success" viewBox="0 0 20 20" refX="11" refY="10" markerWidth="10" markerHeight="10" orient="auto">
        <path class="success-arrow" d="M 1 5 L 11 10 L 1 15 Z" style="stroke-width: 1px; stroke-linecap: round; stroke-dasharray: 10000, 1;"></path>
      </marker>
      <marker id="conditional-flow-marker-white-success" viewBox="0 0 20 20" refX="-1" refY="10" markerWidth="10" markerHeight="10" orient="auto">
        <path class="success-conditional" d="M 0 10 L 8 6 L 16 10 L 8 14 Z" style="stroke-width: 1px; stroke-linecap: round; stroke-dasharray: 10000, 1;"></path>
      </marker>
    </defs>

    addCustomDefs() {
      const canvas = this.bpmnViewer.get('canvas');
      const svg = canvas._svg;
      const customSuccessDefs = this.$refs.customSuccessDefs;
      const customFailDefs = this.$refs.customFailDefs;
      svg.appendChild(customSuccessDefs);
      svg.appendChild(customFailDefs);
  },

AI写代码javascript
运行
12345678910111213141516171819

后：

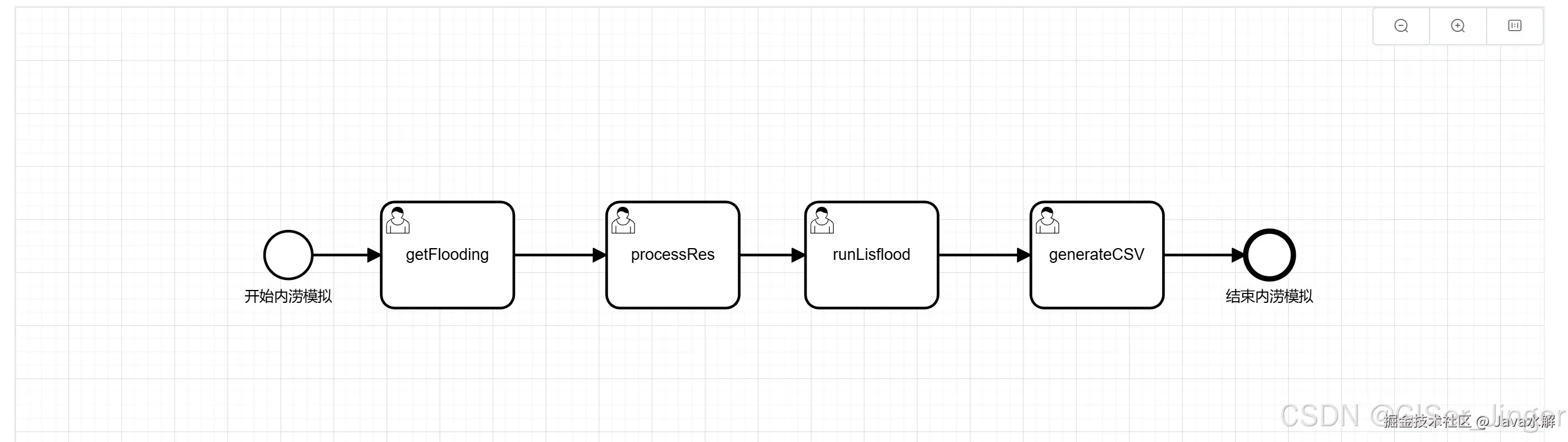

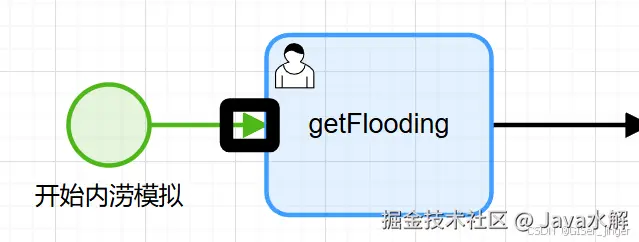

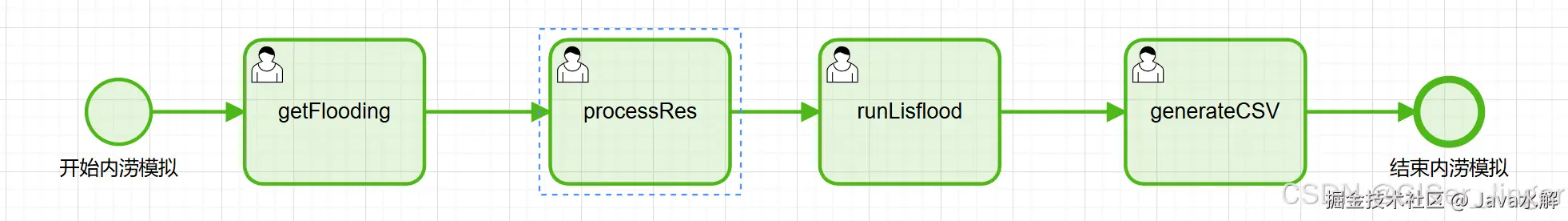

顺序：三角形箭头

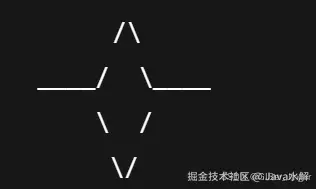

条件分支：条件流程标记箭头（不是普通尖头箭头），表示带有条件判断的流程连接线，条件判断符号
