CTLE设计

EQ均衡电路设计

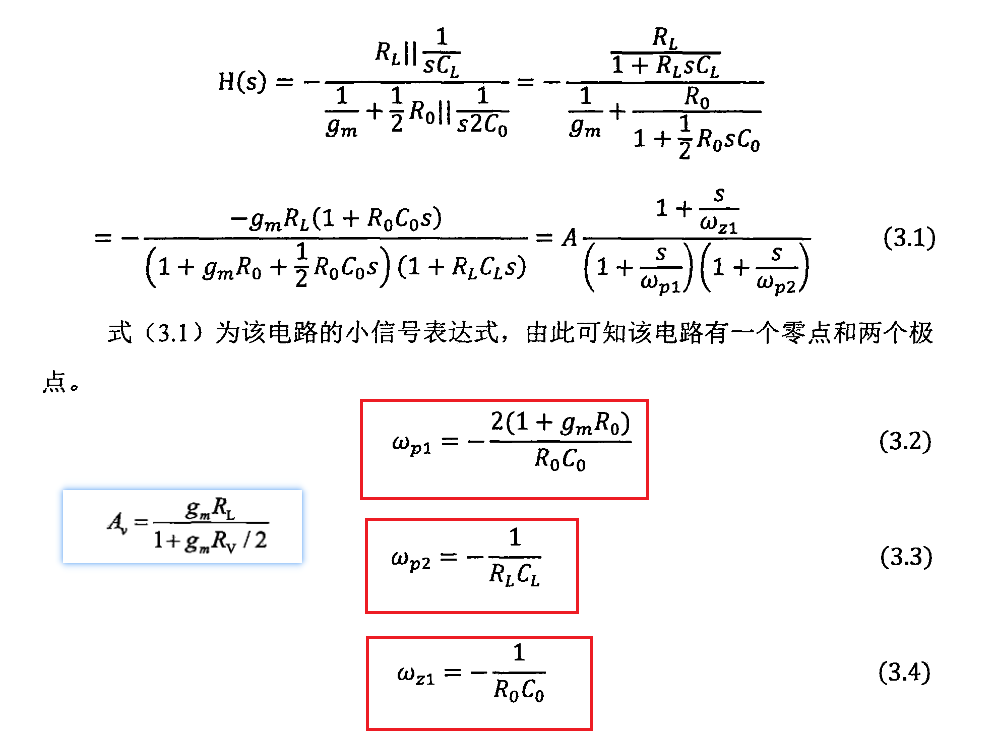

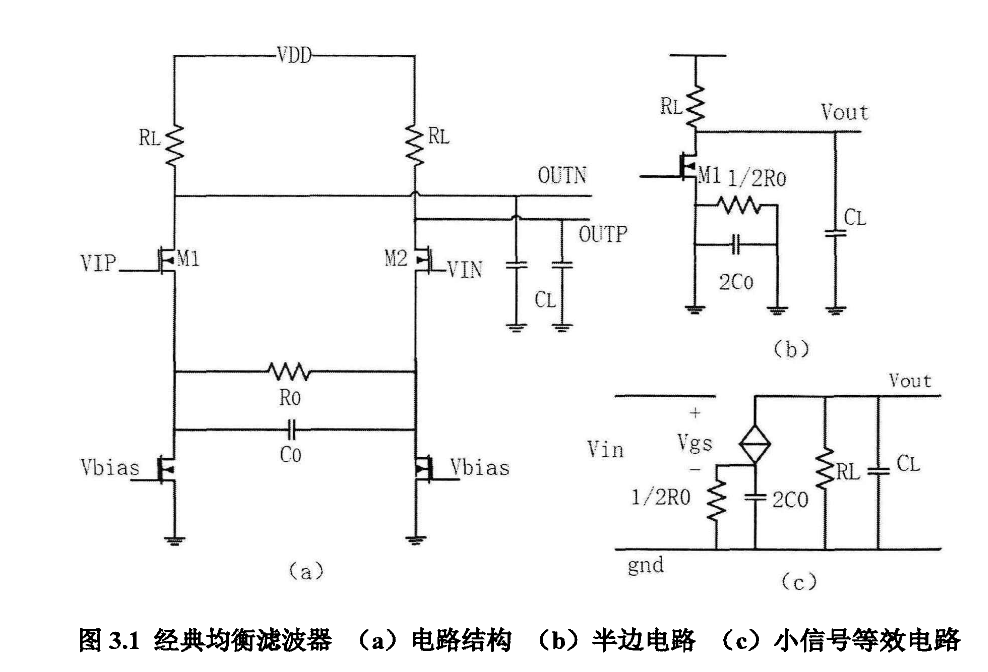

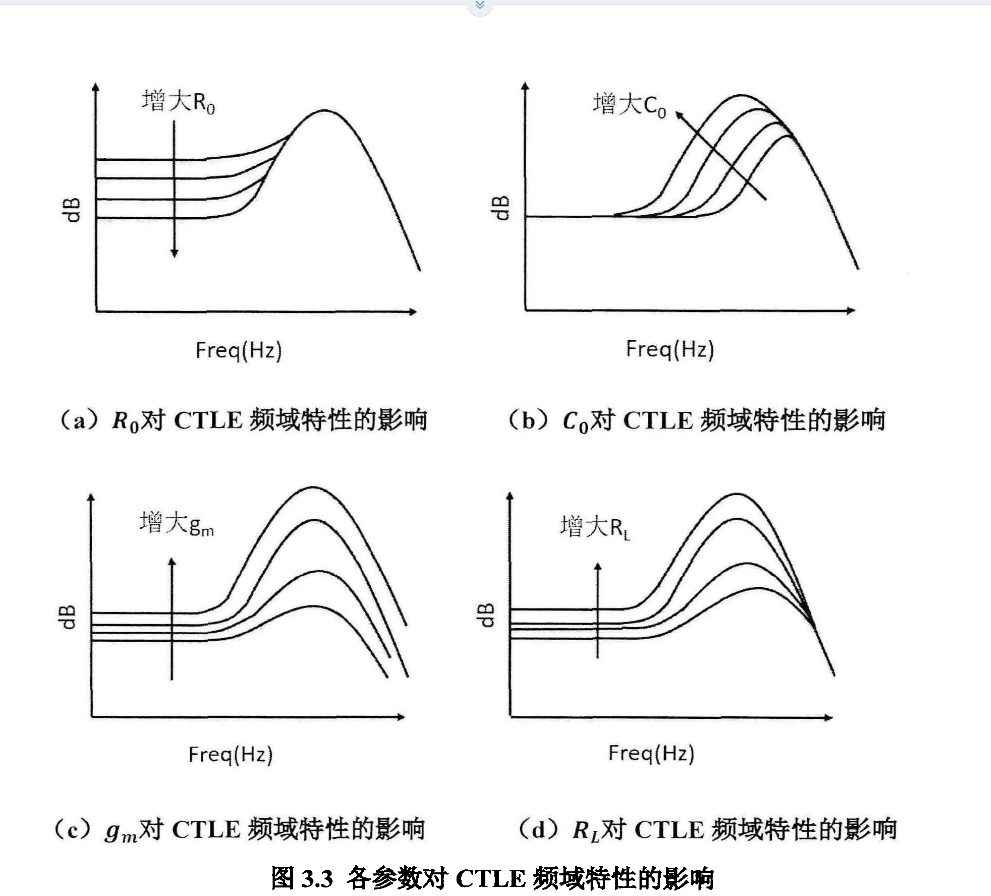

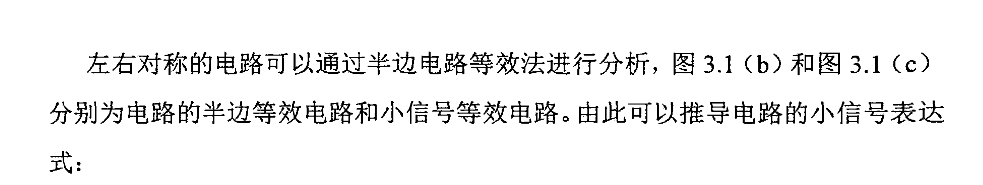

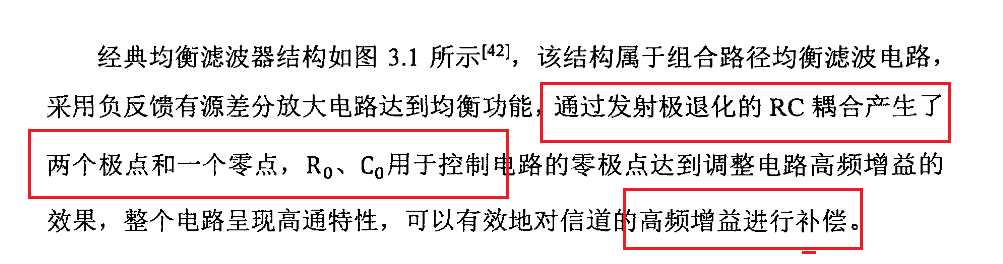

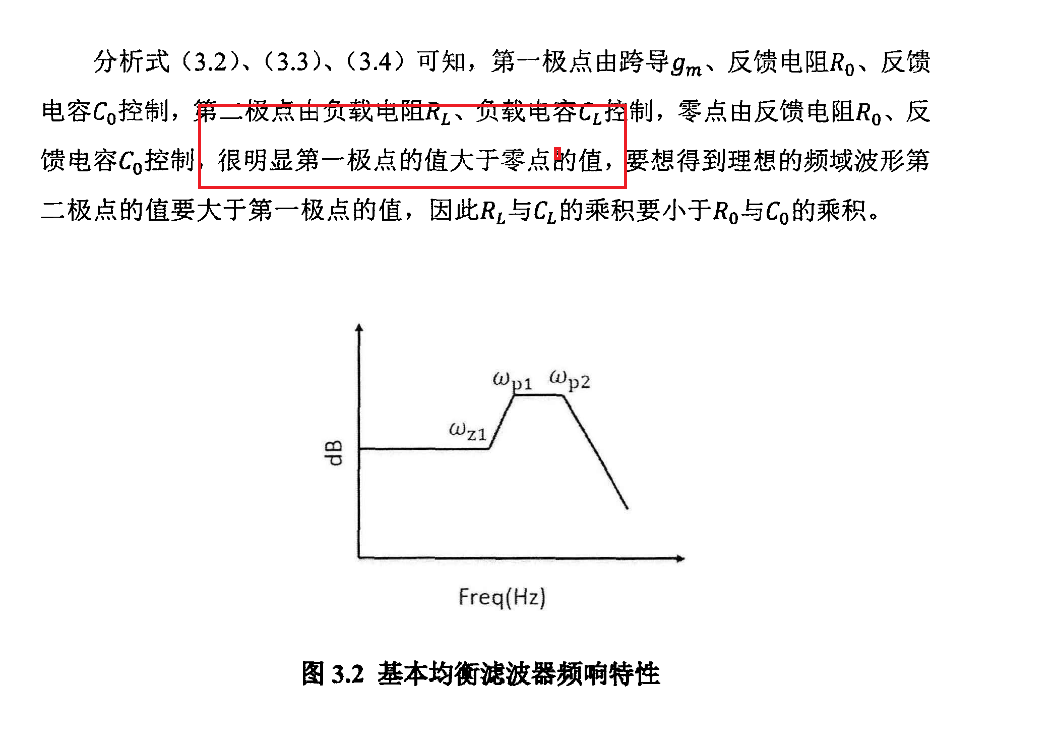

1、基本CTLE电路

参考1
参考2
参考3
参考4





2、电感峰化拓展带宽

由于工艺的限制,有些电路需要高带宽的电路,需要对一般电路拓展带宽,由于带宽由电阻和电容影响,所以拓展带宽的技术一般都是通过一些技术影响电容达到拓展带宽的目的。

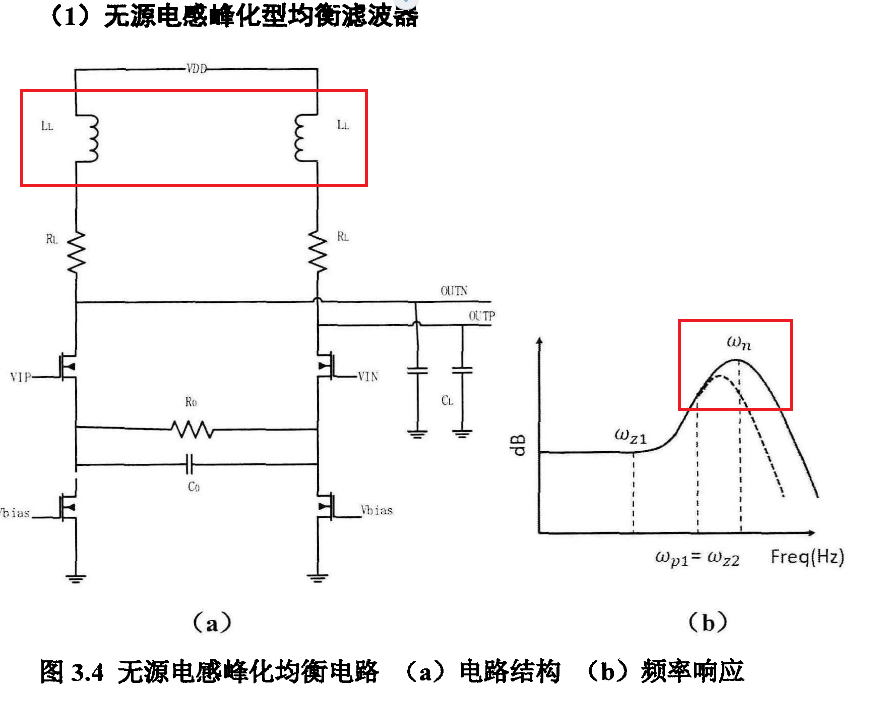

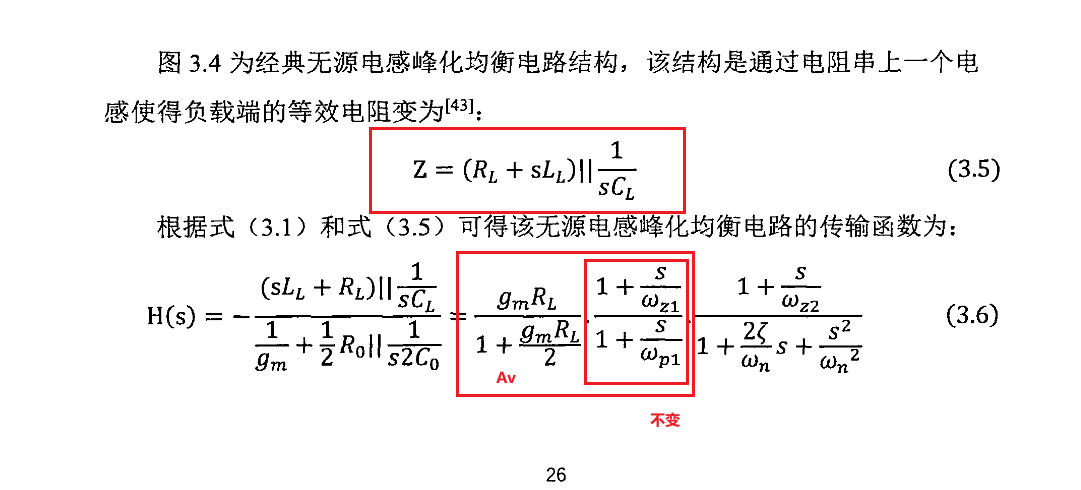

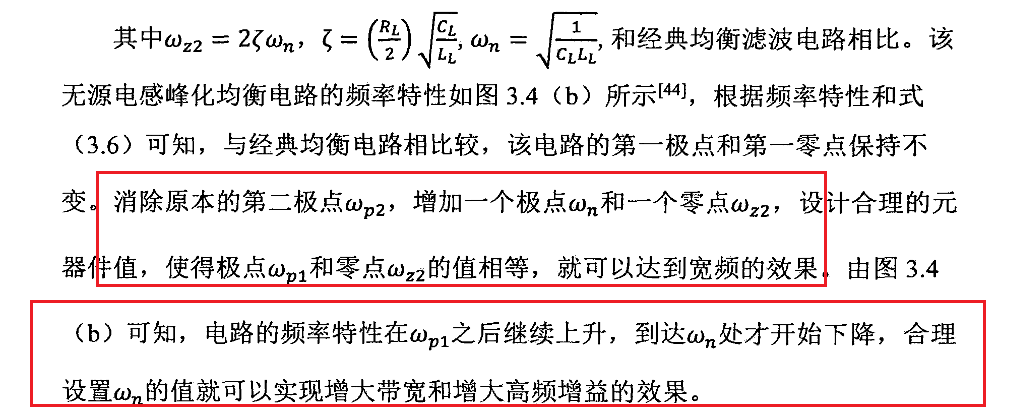

无源电感

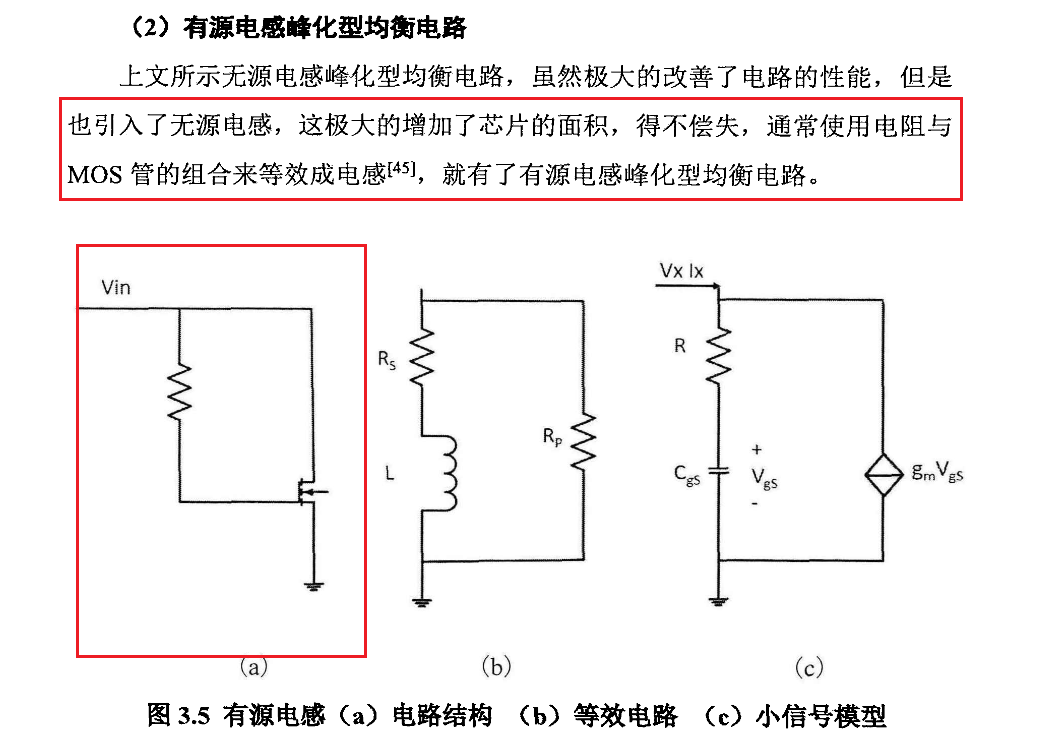

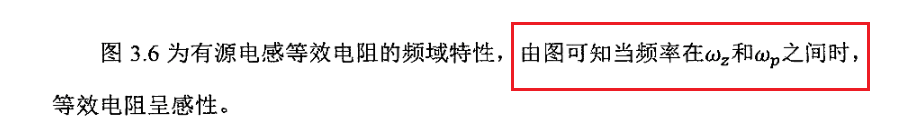

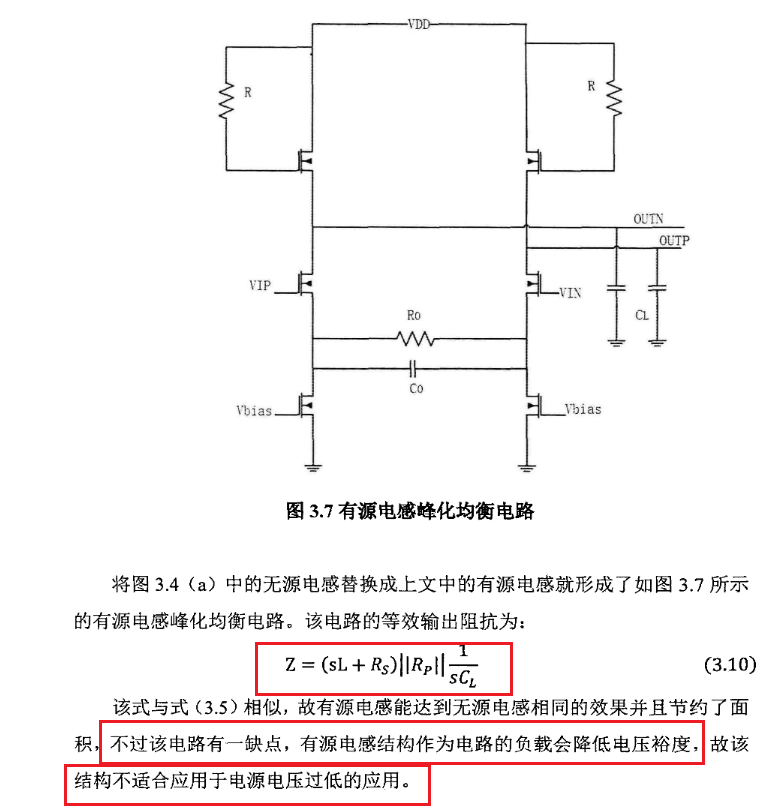

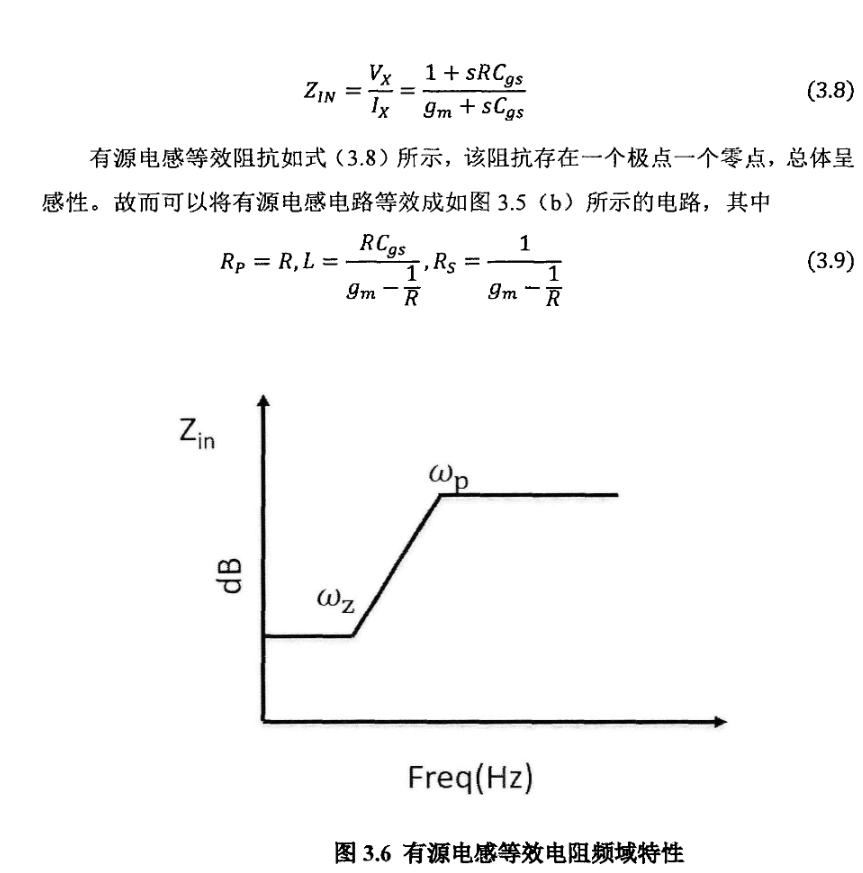

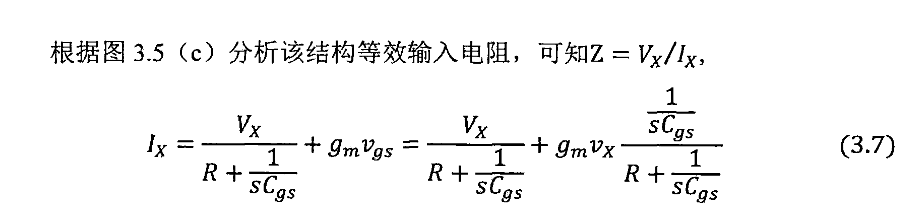

有源电感

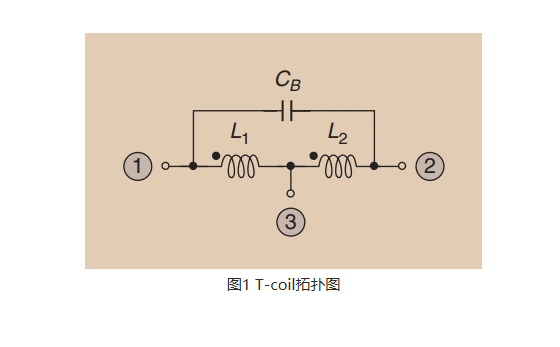

T-coil拓展带宽

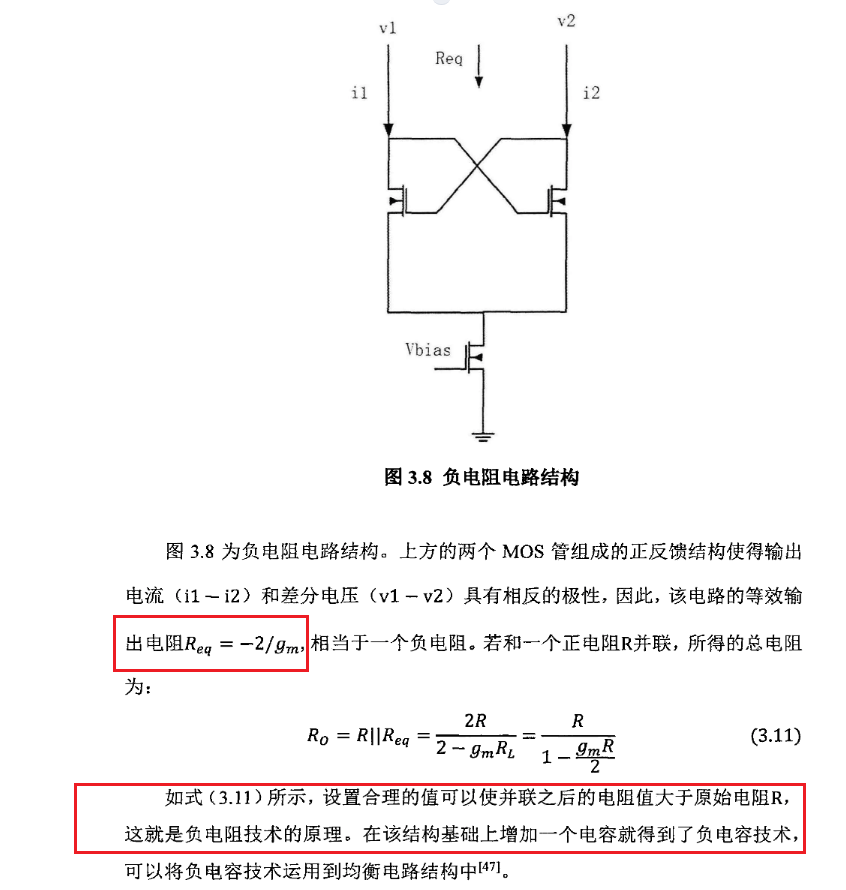

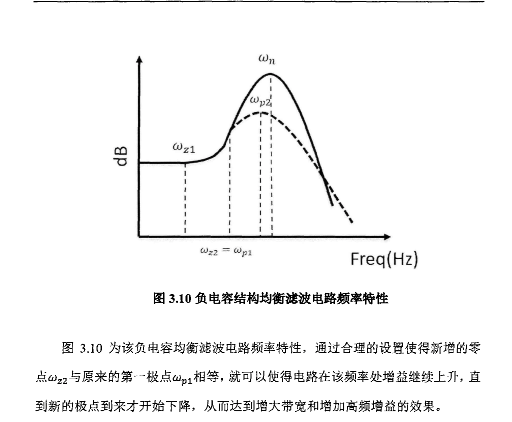

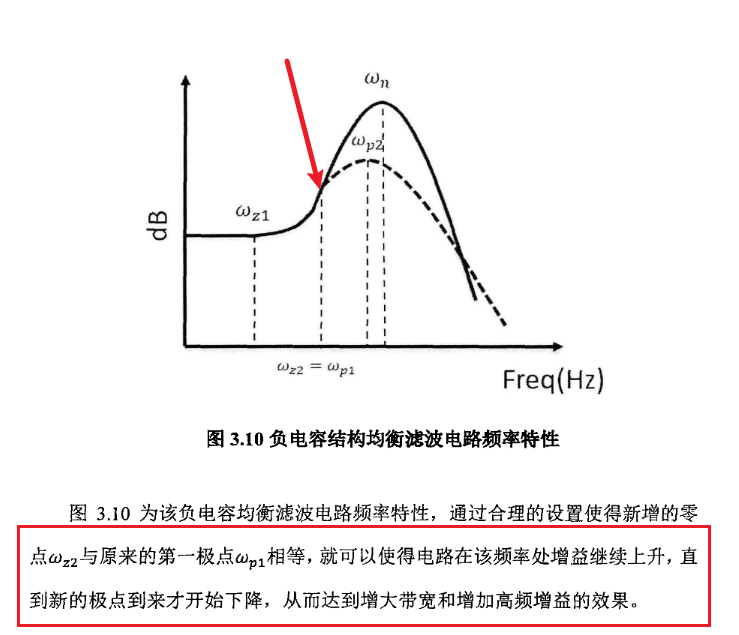

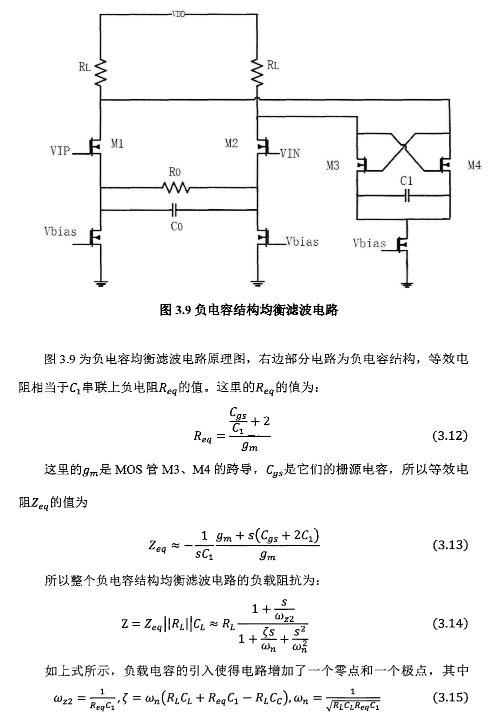

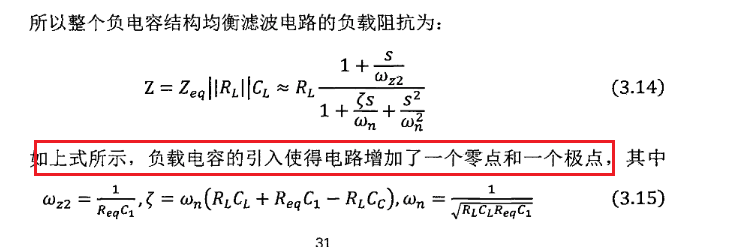

3、负电容技术拓展带宽



小信号推倒可以推出来。
