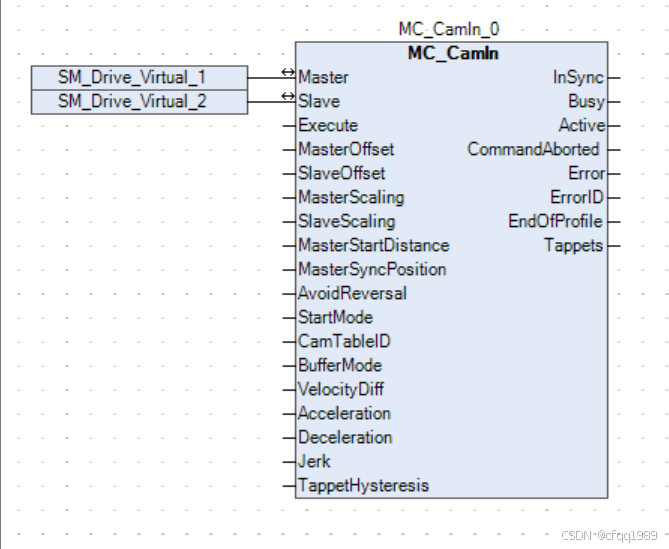

MC_CamIn电子凸轮

主轴360度,从轴按凸轮表轨迹运动

SMC_GetTappetValue 【挺杆】 //在MC_CamIn块的后面
Execute 启动 TRUE:上升沿启用功能块

MasterOffset 主轴位置偏移

SlaveOffset 从轴位置偏移

MasterScaling 主轴放大比率

SlaveScaling 从轴放大比率

主起始距离 0不能为正数

主同步位置

禁止反转

StartMode 从轴触发模式

CamTableID 凸轮表格的编号,与 MC_CamTableSelect 的输出点 CamTableID 配合使用

VelocityDiff 速度

Acceleration 加速度

Deceleration 减速度

Jerk 越速

TappetHysteresis 挺杆滞后
