【Redis】Redis 数据存储原理和结构

一、Redis 存储结构

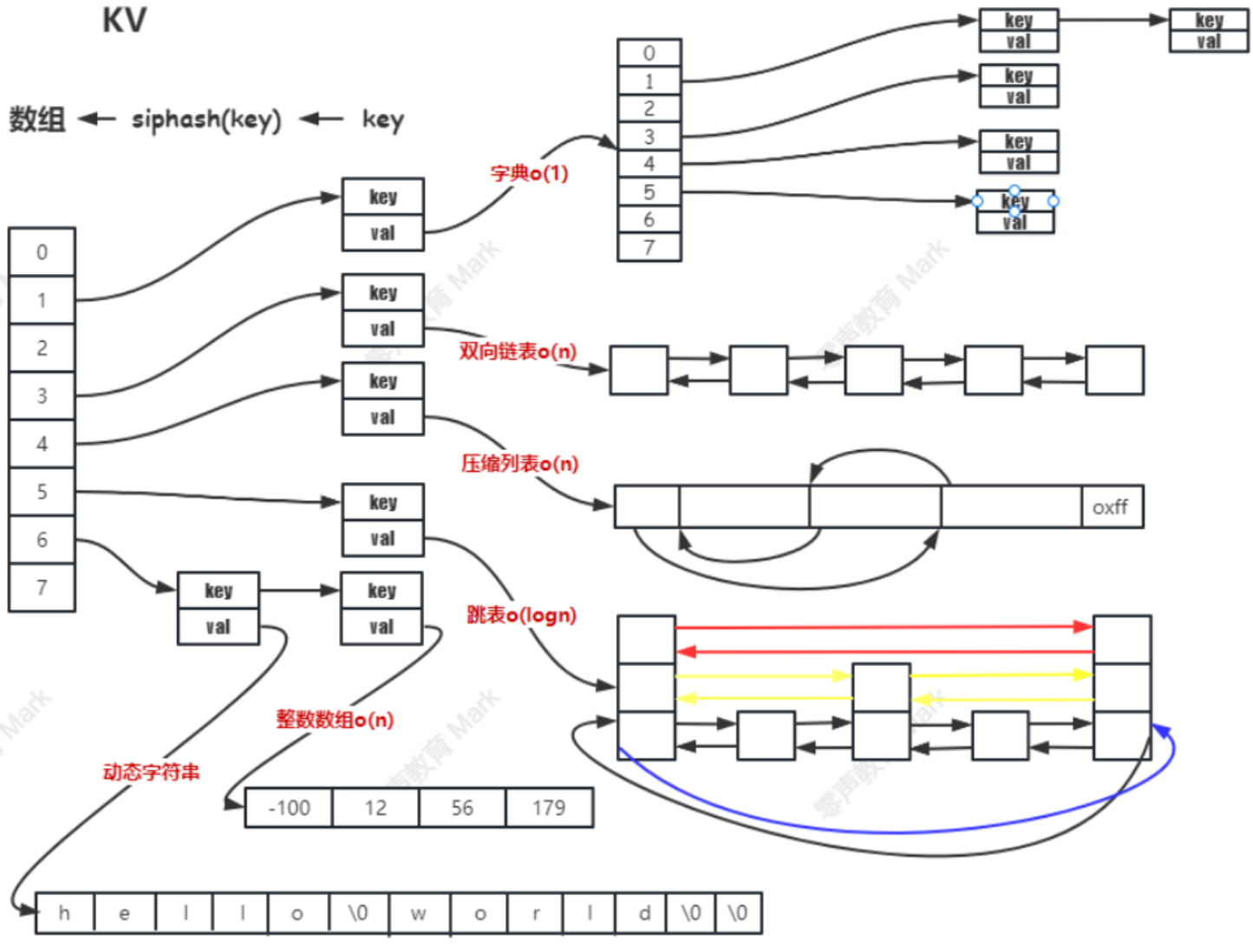

1.1 KV结构

Redis 本质上是一个 Key-Value（键值对，KV）数据库，在它丰富多样的数据结构底层，都基于一种统一的键值对存储结构来进行数据的管理和操作
Redis 使用一个全局的哈希表来管理所有的键值对，这个哈希表就像是一个大字典，通过键（Key）能快速定位到对应的值（Value）。
从用户视角看，用户使用各种命令操作不同类型的数据结构（如 String、Hash、List 等），但从底层实现角度，它们都是以键值对形式存储在这个哈希表中。
Redis的存储分类的目的是，在数据量小的时候，追求存储效率高；在数据量大的时候，追求运行速度快。

数据类型（Value 所属类型）	编码方式	触发条件
string	`int`	字符串长度 ≤ 20 且可转换为整数（如 `"123"`）
	`embstr`	字符串长度 ≤ 44
	`raw`	字符串长度＞ 44
	cpu 缓存行优化	（补充逻辑，基于缓存行 64 字节设计，辅助提升访问效率，非独立编码类型）
list	`quicklist`	Redis 3.2+ 默认实现，是 `ziplist` + 双向链表的混合结构（动态适配数据量）
	`ziplist`	数据量小时被 `quicklist` 间接使用（紧凑存储小列表）
hash	`ziplist`	节点数量 ≤ 512（`hash-max-ziplist-entries`）且字符串长度 ≤ 64（`hash-max-ziplist-value`）
	`dict`	节点数量＞ 512 或字符串长度＞ 64
set	`intset`	元素全为整数且数量 ≤ 512（`set-max-intset-entries`）
	`dict`	元素含非整数或数量＞ 512
zset	`ziplist`	子节点数量 ≤ 128（`zset-max-ziplist-entries`）且字符串长度 ≤ 64（`zset-max-ziplist-value`）
	`skiplist`	子节点数量＞ 128 或字符串长度＞ 64

1.2 字典（dict）

Redis 中的字典（dict） 是一种高效的键值对存储结构，广泛用于实现 Redis 核心的 KV 存储（全局键值对）以及 Hash 类型在数据量较大时的底层存储（当 Hash 节点数＞512 或字符串长度＞64 时）。其设计借鉴了哈希表的思想，通过链地址法处理冲突，并支持动态扩容（重哈希）以保证性能

字典数据结构组成

字典由三个核心结构体组成，层层嵌套实现哈希表的功能：

1. `dictEntry`哈希表节点

存储单个键值对（key-value），next 指针用于连接哈希冲突的节点（形成链表）

c 复制代码

typedef struct dictEntry {
    void *key;                  // 键（字符串类型）
    union {                     // 值（支持多种类型）
        void *val;              // 指针类型（如复杂数据结构）
        uint64_t u64;           // 无符号整数
        int64_t s64;            // 有符号整数
        double d;               // 浮点数
    } v;
    struct dictEntry *next;     // 下一个节点指针（处理哈希冲突的链表）
} dictEntry;

2. `dictht` 哈希表

管理哈希表数组，table 是存放 dictEntry 指针的数组，sizemask 用于快速计算键的索引（替代取余运算）。

c 复制代码

typedef struct dictht {
    dictEntry **table;          // 哈希表数组（存储dictEntry指针）
    unsigned long size;         // 数组长度（必须是2的幂，如4、8、16...）
    unsigned long sizemask;     // 掩码，值为 size-1（用于计算数组索引）
    unsigned long used;         // 已存储的节点数量（key-value总数）
} dictht;

3. `dict`字典顶层结构

通过 ht[2] 支持渐进式重哈希 （避免一次性扩容的性能波动），rehashidx 跟踪重哈希进度。

c 复制代码

typedef struct dict {
    dictType *type;             // 字典类型（包含哈希函数、键值复制/释放函数等）
    void *privdata;             // 私有数据（供type中的函数使用）
    dictht ht[2];               // 两个哈希表（ht[0]：当前使用；ht[1]：重哈希时使用）
    long rehashidx;             // 重哈希索引（-1表示未进行重哈希；≥0表示当前迁移进度）
    int16_t pauserehash;        // 重哈希暂停标记（>0表示暂停，避免遍历期间干扰）
} dict;

哈希运算与索引映射

字典通过哈希函数将 key 映射到哈希表数组的索引，步骤如下：

计算哈希值 ：对 key（字符串）执行哈希函数（如 siphash），得到一个 64 位整数哈希值。
- 特性：相同 key 必然得到相同哈希值（确定性）；不同 key 可能得到相同哈希值（哈希冲突）。
映射到数组索引 ：利用 sizemask（size-1）对哈希值进行位运算（哈希值 & sizemask），得到数组索引。
- 示例：若 size=4（2 的幂），则 sizemask=3（二进制 11）。哈希值 5（二进制 101）与 3 做 & 运算，结果为 1（二进制 01），即索引为 1。
- 优势：位运算（&）比取余运算（%）效率更高，且当 size 是 2 的幂时，哈希值 % size 等价于 哈希值 & sizemask。

哈希冲突的处理

由于哈希值范围（64 位）远大于哈希表数组长度（size），根据抽屉原理（n+1 个苹果放入 n 个抽屉，至少一个抽屉有 2 个），必然存在不同 key 映射到同一索引的情况（哈希冲突）。

字典采用链地址法解决冲突：

每个 dictEntry 节点通过 next 指针形成单向链表，同一索引的所有冲突节点串联在链表中。
查找时：先通过索引定位到链表头，再遍历链表比较 key 以找到目标节点（时间复杂度：理想 O (1)，冲突严重时 O (n)）。

渐进式重哈希（扩容 / 缩容）

当哈希表的负载因子 （used / size）过高（扩容）或过低（缩容）时，需要调整数组大小以优化性能：

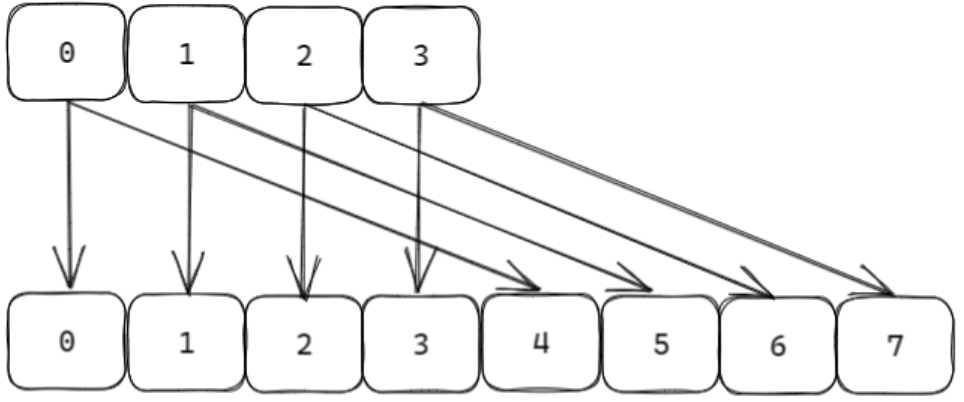

扩容触发 ：负载因子＞1（默认），size 扩大为当前的 2 倍（仍为 2 的幂）。

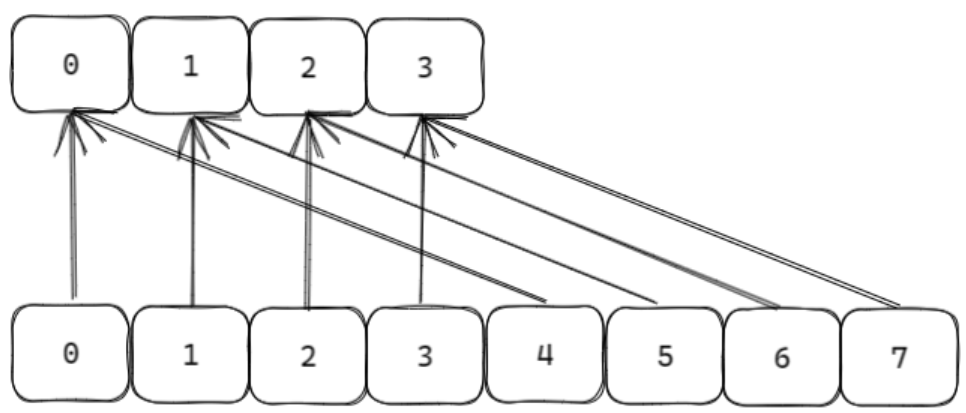

缩容触发 ：负载因子＜0.1，size 缩小为大于 used 的最小 2 的幂。

为避免一次性迁移所有节点导致的性能阻塞，字典采用渐进式重哈希：

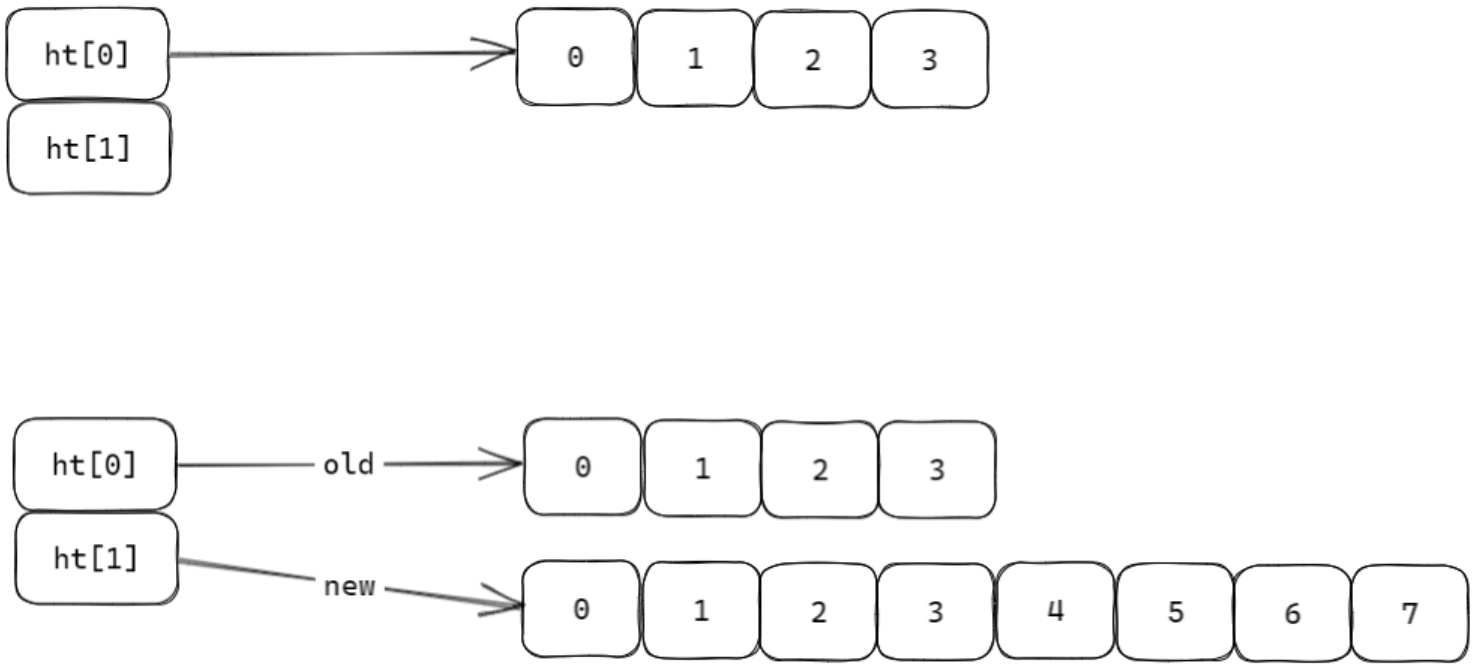

初始化 ：创建 ht[1] 并设置新 size（如扩容为 ht[0].size * 2），rehashidx 设为 0（开始重哈希）。
渐进式迁移：
- 每次对字典执行增删改查 时，顺带将 ht[0] 中 rehashidx 索引的所有节点迁移到 ht[1]，并将 rehashidx 递增 1。
- 遍历操作（如 HGETALL）时，会暂停重哈希（pauserehash 标记），避免遍历期间节点迁移导致数据不一致。
完成迁移 ：当 ht[0].used 变为 0 时，释放 ht[0]，将 ht[1] 赋值给 ht[0]，ht[1] 重置为空，rehashidx 设为 - 1（重哈希结束）。

scan

Redis 的 scan 命令是用于渐进式遍历集合类数据（如键空间、哈希表、集合等）的命令，主要解决了 keys 命令因一次性全量遍历导致服务器阻塞的问题

实现目标：

实现对 scan 开始时刻已存在的数据进行遍历，保证不重复、不遗漏
不阻塞服务器，通过分批次、渐进式的方式遍历，每次返回部分结果，避免一次性处理大量数据导致的性能波动。

遍历机制：

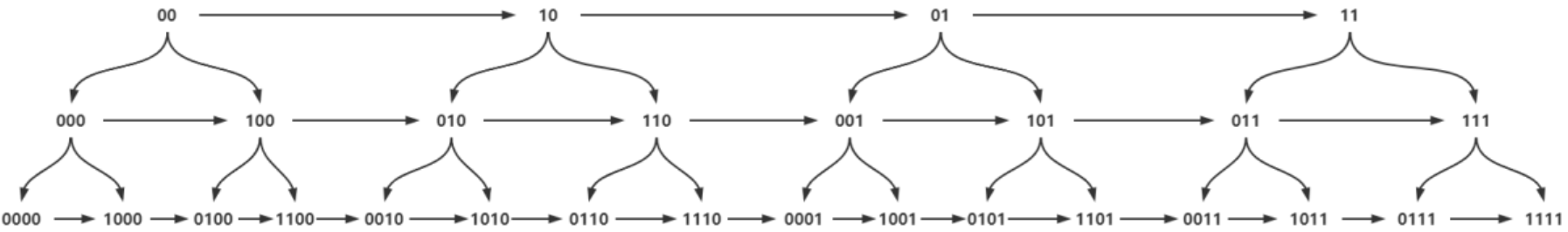

遍历顺序 ：采用 高位进位加法 的遍历顺序。这种方式的优势是，在哈希表发生扩容 / 缩容（rehash）时，新旧哈希表的槽位在遍历顺序上是相邻的，确保遍历过程能适配哈希表结构的动态变化，维持遍历的连续性。
游标机制 ：通过游标（cursor）记录每次遍历的位置。首次调用时游标为 0，每次返回部分元素和新游标，当游标为 0 时表示遍历结束。

Redis 的哈希表（如字典）会因数据量变化发生扩容或缩容（rehash），导致键的映射算法（槽位计算方式）改变。
借助 高位进位加法 的遍历顺序，即使 rehash 过程中映射关系变化，scan 仍能正确遍历 scan 开始时已存在的数据，不会因 rehash 导致重复或遗漏。

1.3 Expire 机制

Redis 的 expire 机制用于管理设置了过期时间的键（key），通过两种核心策略结合，在 "内存占用" 与 "性能消耗" 之间平衡，确保过期键能被及时清理

1. 惰性删除（Lazy Expiration）

触发时机 ：当执行任何涉及该 key 的命令（如 GET、SET 等）时，Redis 会先检查 key 是否过期。
执行逻辑：
- 若 key 已过期，立即删除该 key，再执行后续命令；
- 若未过期，直接执行命令。
特点：
- 优势："按需删除"，不占用额外 CPU 资源（仅在访问时检查）；
- 劣势：若过期 key 长期未被访问，会占用内存（内存泄漏风险）。
适用范围 ：仅支持对最外层 key 设置过期时间（如 Hash、List 等结构的内部字段无法单独设置过期时间）。
相关命令：
- expire key seconds：设置 key 的过期时间（秒）；
- pexpire key milliseconds：设置 key 的过期时间（毫秒）；
- ttl key：返回 key 剩余过期时间（秒，-1 表示永不过期，-2 表示已过期）；
- pttl key：返回 key 剩余过期时间（毫秒）。

2. 定时删除（Active Expiration）

为弥补惰性删除的内存泄漏问题，Redis 同时采用定时删除策略，主动清理部分过期 key。

触发机制：由后台定时器定期执行，每次检查一定数量的过期 key。
核心配置与逻辑：
- 默认每次检查 25 个 key （由 ACTIVE_EXPIRE_CYCLE_KEYS_PER_LOOP 定义）；
- 可通过 effort 参数调整检查强度（默认 1，最大 10），计算公式为：config_keys_per_loop = 20 + 20/4*effort（effort 越大，每次检查的 key 越多）；
- 执行函数 activeExpireCycleTryExpire 负责具体的过期检查与删除。
c 复制代码
```
#define ACTIVE_EXPIRE_CYCLE_KEYS_PER_LOOP 20 /*
Keys for each DB loop. */
/*The default effort is 1, and the maximum
configurable effort
     * is 10. */
config_keys_per_loop =
ACTIVE_EXPIRE_CYCLE_KEYS_PER_LOOP +

ACTIVE_EXPIRE_CYCLE_KEYS_PER_LOOP/4*effort,
int activeExpireCycleTryExpire(redisDb *db,
dictEntry *de, long long now);
```
特点：
- 优势：主动清理长期未访问的过期 key，减少内存占用；
- 劣势：若检查过于频繁，会消耗 CPU 资源（Redis 通过控制检查频率和数量避免性能波动）。

惰性删除保证 "访问时过期键必被清理"，避免无效数据干扰；定时删除主动清理 "长期未访问的过期键"，防止内存溢出。两者结合，既保证了性能，又控制了内存占用

1.4 大Key

"大 Key" 指 Redis 中存储的体积过大的对象（如包含数万字段的 Hash、百万元素的 ZSet 等），这类 key 会导致明显的性能问题

1. 大 Key 的危害

扩容卡顿：大 Key 所在的哈希表或数据结构（如 Hash、ZSet）扩容时，需要一次性申请大量内存（如从 1MB 扩容到 2MB），可能导致 Redis 短暂阻塞；
删除卡顿：删除大 Key 时，Redis 需要一次性释放大量内存，触发内存回收机制，同样会导致卡顿；
内存波动：大 Key 的创建 / 删除会导致 Redis 内存使用 "大起大落"，容易触发内存告警或 OOM（内存溢出）。

大Key 的检测

通过 Redis 自带的 redis-cli --bigkeys 命令检测大 Key，该命令基于 SCAN 遍历所有键，统计不同类型中体积最大的键。

redis 复制代码

redis-cli -h 127.0.0.1 --bigkeys -i 0.1

--bigkeys：开启大 Key 检测；
-i 0.1：每执行 100 条 SCAN 命令后，暂停 0.1 秒，避免检测过程阻塞 Redis 服务。

解决方案

拆分大 Key：将大 Hash 拆分为多个小 Hash，大 ZSet 按范围拆分为多个小 ZSet；
避免批量操作：对大 Key 避免使用 HGETALL、ZRANGE 0 -1 等全量查询命令；
异步删除：Redis 4.0+ 支持 UNLINK 命令（异步删除），替代 DEL，减少删除时的卡顿。

1.5 跳表

Redis 中的跳表（Skiplist）是一种多层级有序链表 结构，主要用于实现有序集合（ZSet），支持高效的范围查询（如 ZRANGE、ZREVRANGE）和排序操作。其设计兼顾了查询性能与实现复杂度，通过 "空间换时间" 的思路，在保证平均时间复杂度接近平衡树的同时，避免了复杂的节点分裂 / 重构操作

为什么使用跳表？

跳表的诞生是为了解决 "有序集合的高效查询与修改" 问题：

有序数组通过二分查找可实现 O (logN) 查询，但插入 / 删除需移动元素（O (N) 复杂度）；
平衡二叉树（如 B+ 树）可实现 O (logN) 操作，但节点分裂 / 合并逻辑复杂，不适合 Redis 对 "简单高效" 的需求；
跳表通过多层级链表模拟 "跳跃式查询"，兼顾查询效率（接近 O (logN)）和实现简单性（插入 / 删除无需复杂重构），成为 ZSet 的理想底层结构。

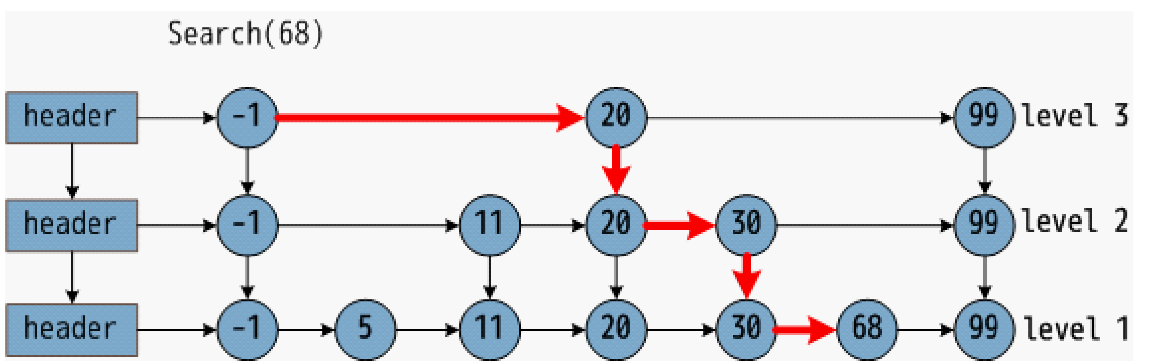

跳表时间复杂度分析

理想跳表的逻辑

理想情况下，跳表每间隔一个节点生成一个 "高层级节点"，模拟二叉树结构（如第 1 层每 2 个节点有 1 个高层节点，第 2 层每 4 个节点有 1 个高层节点），此时查询时间复杂度为 O(logN)。但这种结构在插入 / 删除后难以维护（重构成本极高）。
概率化跳表（实际实现）

为避免重构，跳表采用概率化层级生成：
- 每个新节点有 25%（Redis 中为 ZSKIPLIST_P=0.25）的概率增加 1 个层级，25%×25% 的概率增加 2 个层级，以此类推（最高层级有限制）。
- 当数据量足够大（如 ≥128）时，概率化生成的跳表结构趋向于理想跳表，查询、插入、删除的平均时间复杂度仍为 O(logN)，且无需复杂重构。

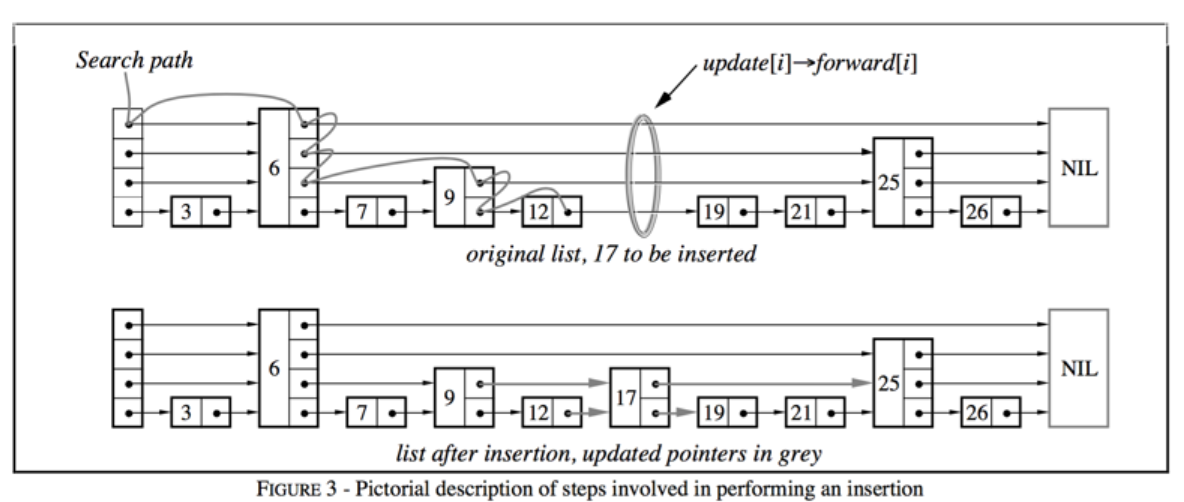

跳表的实现

最高层级 ：ZSKIPLIST_MAXLEVEL=32（足够支持 2^64 个元素），避免层级过高导致的内存浪费。
层级概率 ：ZSKIPLIST_P=0.25（1/4），即每个节点晋升到下一层的概率为 25%，平衡层级数量与内存占用。

Redis 跳表通过 zskiplistNode（节点）和 zskiplist（跳表顶层结构）实现，配合 zset 结构体与字典（dict）协同工作

c 复制代码

// 跳表节点
typedef struct zskiplistNode {
    sds ele;               // 元素值（字符串）
    double score;          // 排序分数（仅支持浮点数）
    struct zskiplistNode *backward; // 后退指针（用于反向遍历）
    struct zskiplistLevel {
        struct zskiplistNode *forward; // 前进指针（当前层级的下一个节点）
        unsigned long span;            // 跨度（当前节点到下一个节点的元素数量，用于计算排名 ZRANK）
    } level[];             // 动态层级数组（长度为节点实际层级）
} zskiplistNode;

// 跳表顶层结构
typedef struct zskiplist {
    struct zskiplistNode *header, *tail; // 头节点、尾节点
    unsigned long length;                // 元素总数（对应 ZCARD 命令）
    int level;                           // 当前跳表的最高层级
} zskiplist;

// ZSet 结构体（结合跳表与字典）
typedef struct zset {
    dict *dict;            // 字典：key=元素值，value=分数（快速查询元素分数）
    zskiplist *zsl;        // 跳表：按分数排序，支持范围查询
} zset;

更多资料：https://github.com/0voice
