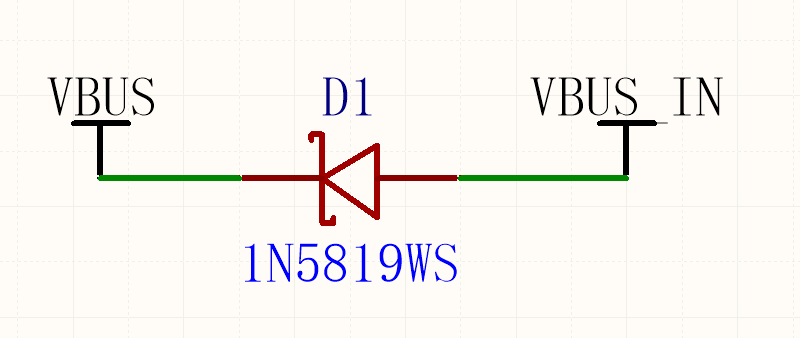

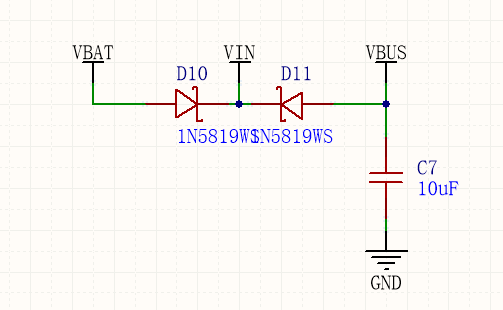

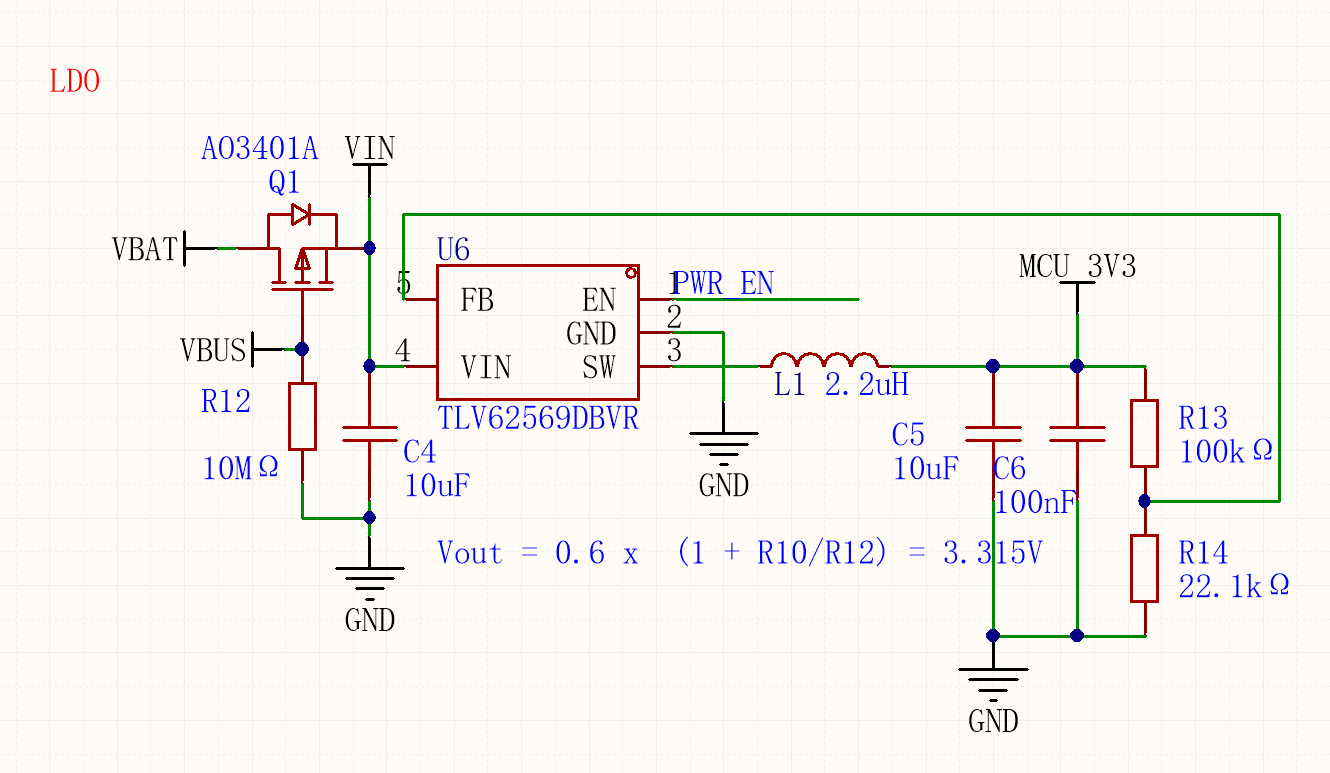

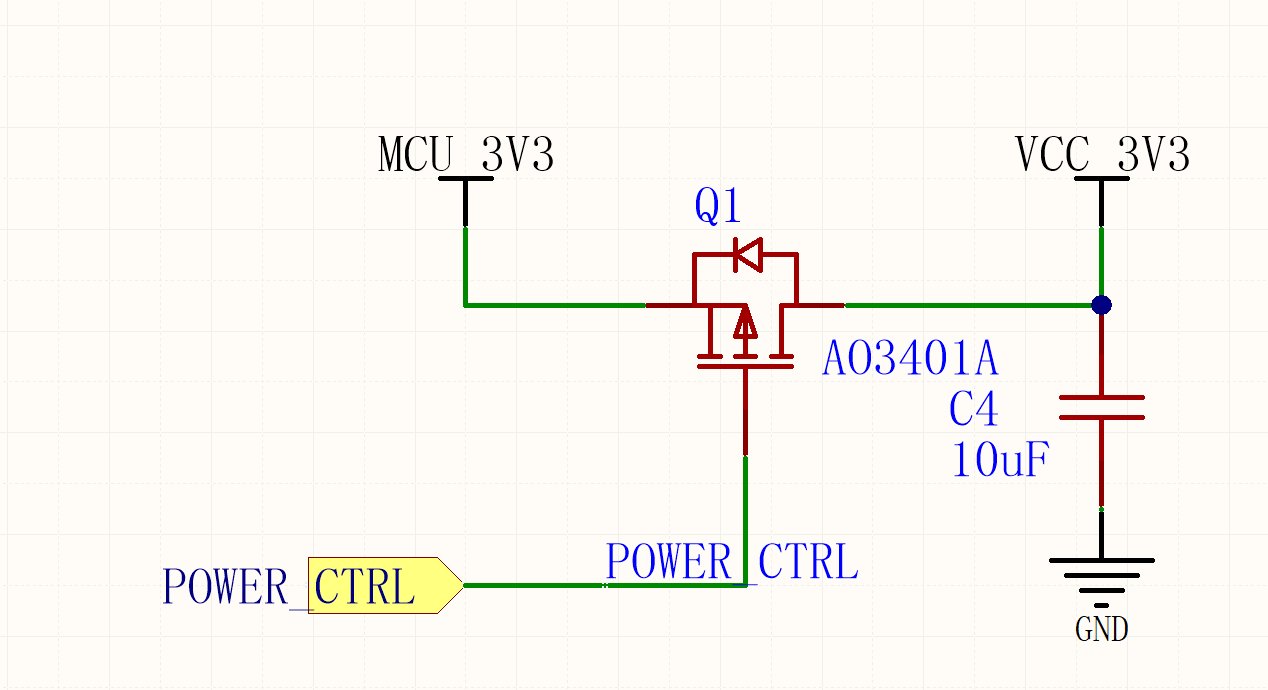

第二课 P-MOS管应用

一、P-MOS管以AO3401为例分析应用时需要注意的几个参数

1、P-MOS 的开关参数------Vgs

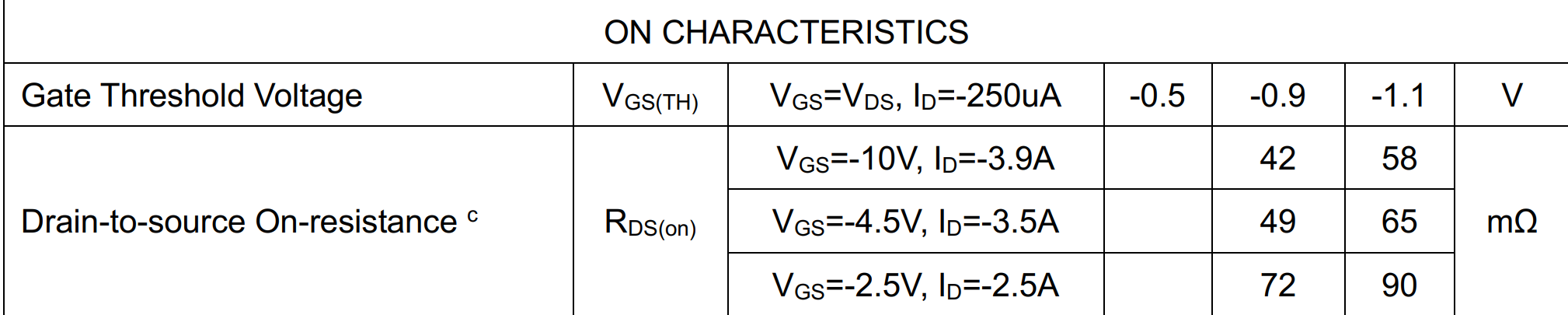

不同栅源电压（VGS）下的导通电阻（RDS (ON)），

-30V：指该 MOS 管的额定电压（耐压值），表示其能承受的最大反向电压为 30V（因是 P 沟道器件，电压极性为负）。

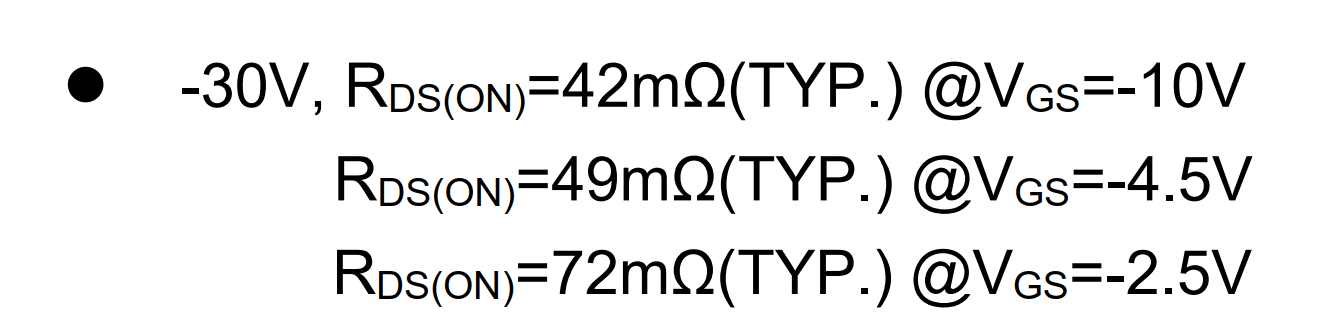

RDS(ON)=42mΩ(TYP.) @VGS=-10V：当栅源电压为 - 10V 时，该 MOS 管的导通电阻典型值为 42 毫欧（mΩ）。
RDS(ON)=49mΩ(TYP.) @VGS=-4.5V：当栅源电压为 - 4.5V 时，导通电阻典型值为 49 毫欧。
RDS(ON)=72mΩ(TYP.) @VGS=-2.5V：当栅源电压为 - 2.5V 时，导通电阻典型值为 72 毫欧。
导通电阻（RDS (ON)）是 MOS 管导通时漏极与源极之间的电阻，其值越小，导通时的功率损耗越低。对于 P 沟道 MOS 管，栅源电压（VGS）越负（绝对值越大），导通能力越强，RDS (ON) 越小，这与上述参数变化趋势一致。这些参数是选择 MOS 管时的重要依据 ，需根据实际电路的电压和功耗需求匹配。

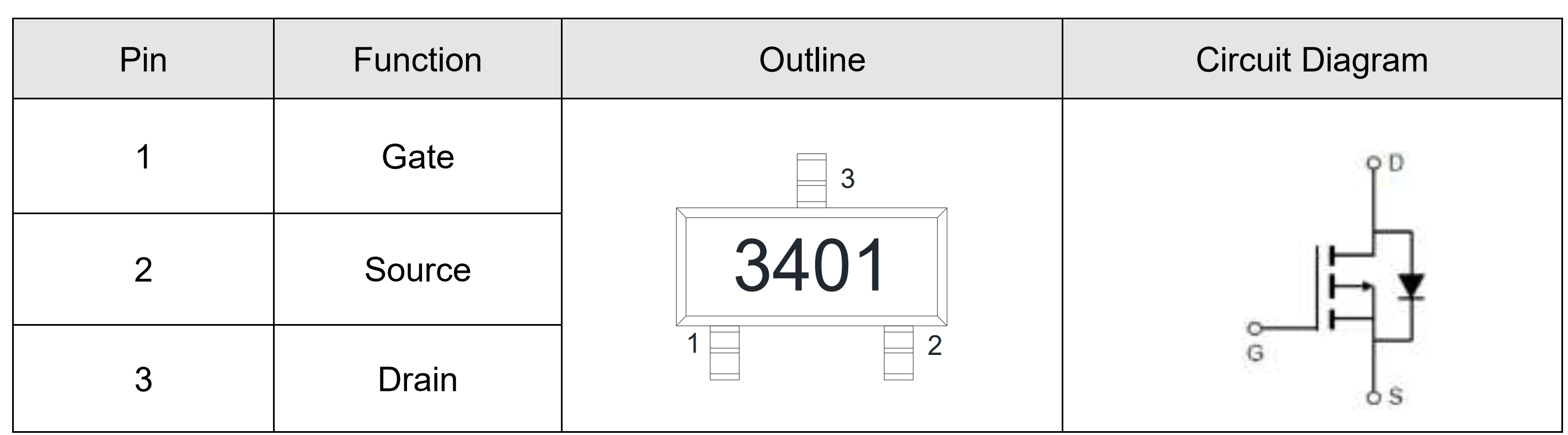

2、引脚定义

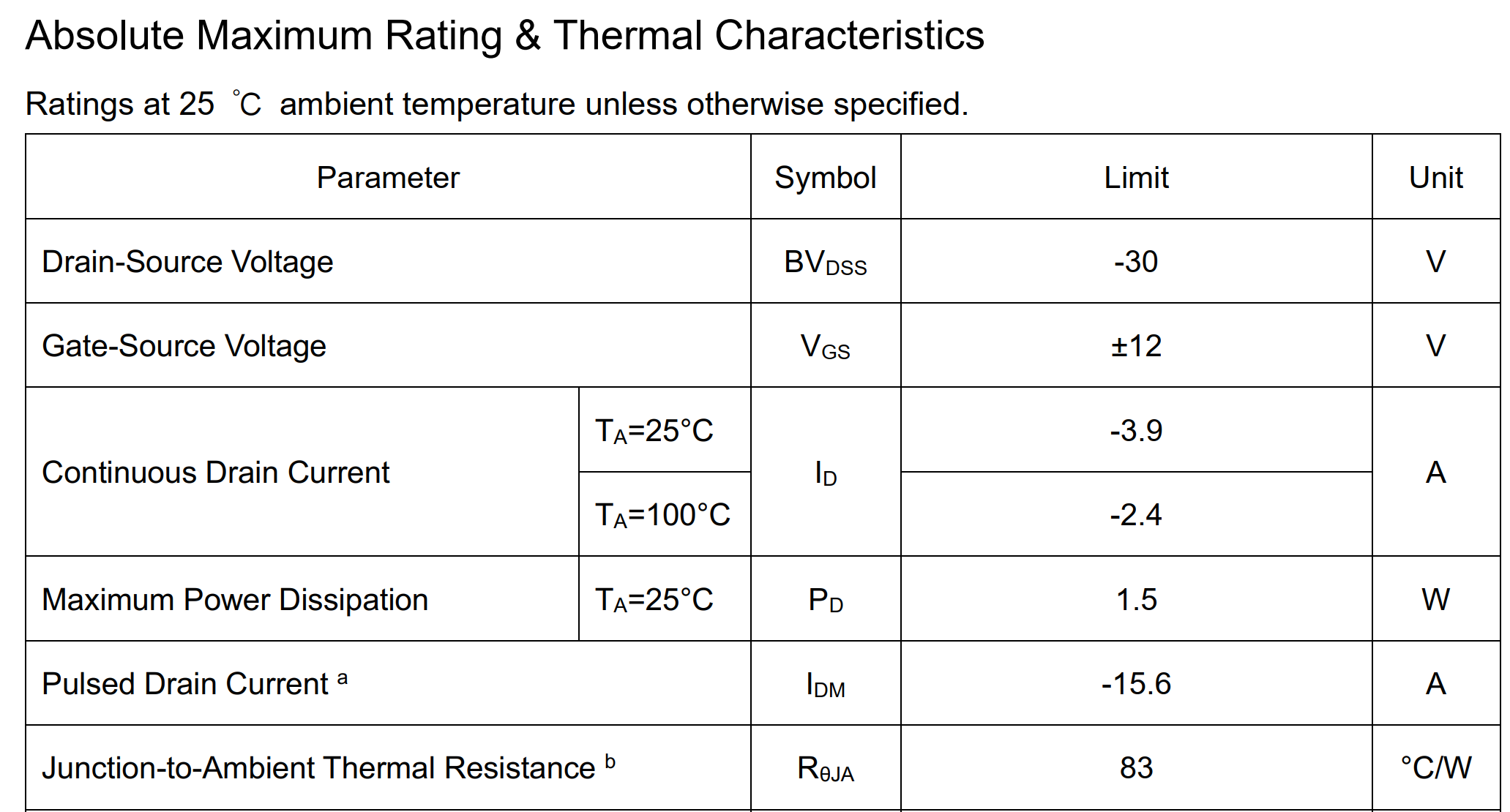

3、最大值参数分析

1、Drain-Source Voltage" 的中文是漏源电压（BVDSS），通常缩写为VDS，是 MOS 场效应晶体管（MOSFET）的核心电气参数之一。

MOS 管工作时，漏极（Drain，D）与源极（Source，S）之间的电压差 。这一参数直接反映了 MOS 管能承受的最大电压能力，实际应用中，加在漏极和源极之间的电压 绝不能超过器件规格书中规定的最大漏源电压（通常标注为 VDS (max)），否则可能导致器件击穿损坏。

2、Gate-Source Voltage" 的中文是栅源电压 ，通常缩写为VGS， MOS 管工作时，栅极（Gate，G）与源极（Source，S）之间的电压差。使用时不能超过此值，否则可能导致栅极绝缘层击穿，损坏器件。

3、Continuous Drain Current" 的中文是连续漏极电流，通常缩写为ID(Cont) 或 ID(ON)，

在规定的工作条件下（如特定的环境温度、散热条件等），MOS 管能够持续稳定导通时，漏极（D）允许通过的最大电流值。

该参数直接反映了 MOS 管的持续载流能力，是电路设计中选择器件的核心依据之一（需确保实际工作电流不超过此值）。

例如，若某 MOS 管的连续漏极电流为 10A（25℃时），则意味着在正常散热条件下，它能持续通过不超过 10A 的电流而不会因过热损坏。

4、"Maximum Power Dissipation" 的中文是最大功耗 ，通常缩写为PD(max) ，在规定的工作条件下（如特定的环境温度、散热条件等），器件能够安全承受的最大功率损耗值。

5、"Pulsed Drain Current" 的中文是脉冲漏极电流 ，通常缩写为ID(Pulse) ，是 MOS 场效应晶体管（MOSFET）的一项电流参数。其含义是：在短时间脉冲工作状态下（脉冲宽度较窄，且脉冲之间有足够的间隔时间让器件散热），MOS 管漏极（D）允许通过的最大电流值。

与连续漏极电流的区别：

连续漏极电流（Continuous Drain Current）：强调器件在长期、持续导通时的最大安全电流，受散热条件和持续发热限制较严格。
脉冲漏极电流：因电流持续时间短（如微秒级），器件发热有限，所以允许通过的电流值通常远大于连续漏极电流。例如，某 MOS 管的连续漏极电流可能为 10A，而脉冲漏极电流可达 50A（需满足特定脉冲宽度和占空比条件）。

"Junction-to-Ambient Thermal Resistance" 的中文是结到环境热阻 ，通常缩写为RθJA，

热阻越小，表明热量从芯片结区散发到环境的效率越高，器件在相同功耗下的结温（Tj）越低，工作越稳定。

计算公式：结温（Tj）= 环境温度（Ta） + 功耗（Pd）× 结到环境热阻（RθJA）。通过该公式可估算器件在特定功耗和环境温度下的结温，确保其不超过最大额定结温（Tj (max)）。

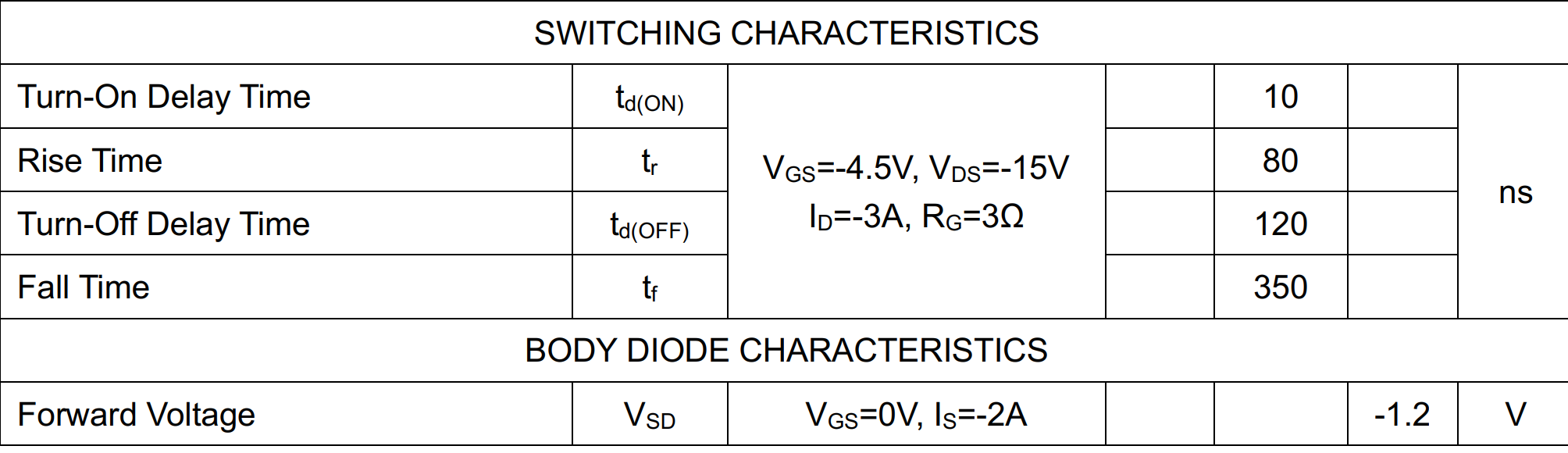

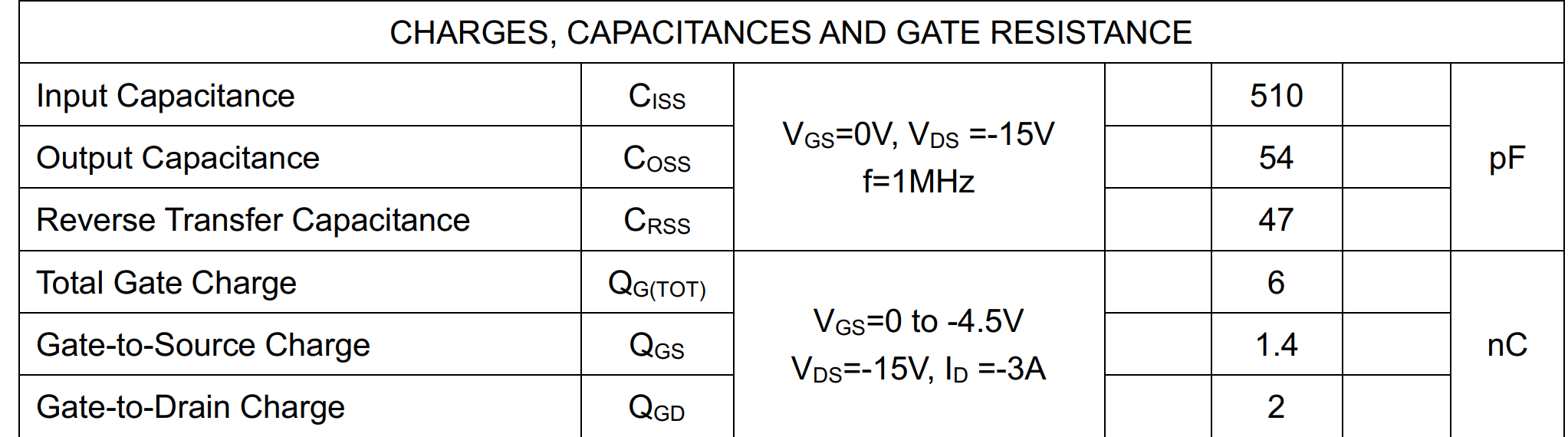

4、电气特性分析

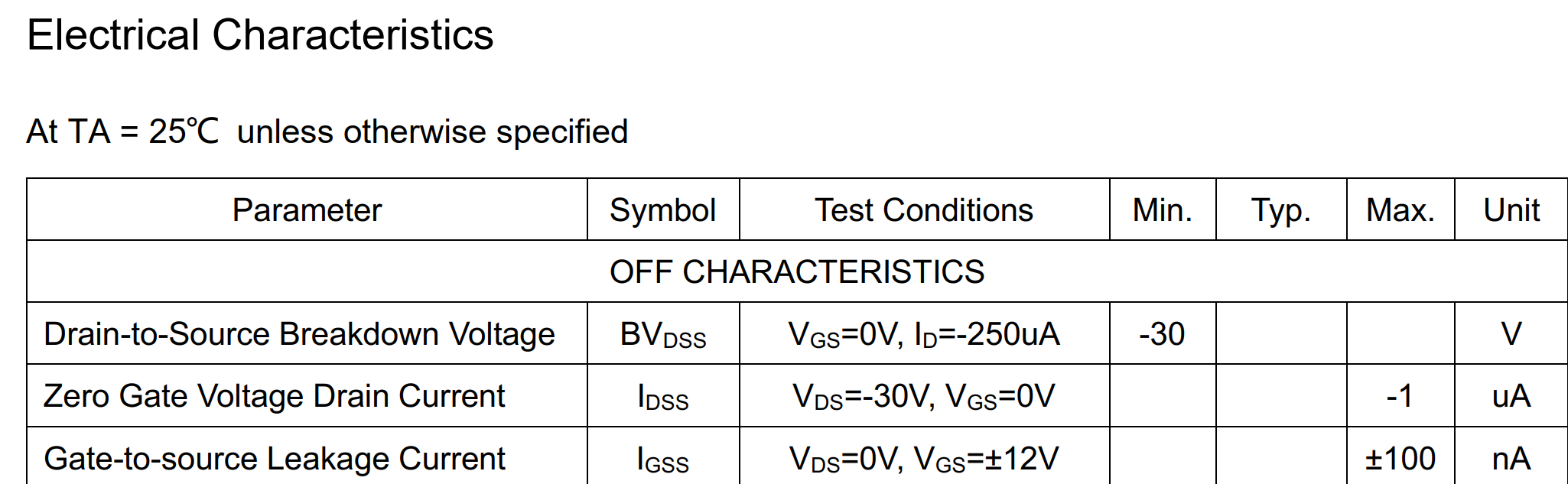

1、P-MOS在关断状态下的特性

（1）"Drain-to-Source Breakdown Voltage" 的中文是漏源击穿电压 ，通常缩写为BVDSS，

实际应用限制 ：电路设计中，实际施加的 VDS 必须远低于 BVDSS，需预留足够的安全余量（通常建议不超过 BVDSS 的80%），以应对电压尖峰（如感性负载开关时的反电动势）。

例如，在 12V 输入的 DC-DC 转换器中，需选择 BVDSS 大于 12V 且留有裕量的 MOS 管（如 20V 或 30V）；而在 220V 交流整流后的电路中，可能需要选择 600V 以上 BVDSS 的器件。

（2）"Zero Gate Voltage Drain Current" 的中文是零栅压漏极电流 ，通常缩写为IDSS， 描述器件在截止状态下的漏电流特性。

IDSS 反映 MOS 管在完全关断时的漏电性能，该值越小，说明器件的截止状态越理想，静态功耗越低。

应用：

待机功耗 ：在电池供电或低功耗设备中**，IDSS 直接影响待机状态下的能量损耗**。例如，在物联网传感器节点中，极小的 IDSS 可延长电池寿命。
可靠性 ：若 IDSS 异常增大，可能预示器件老化或损坏。
电路设计 ：在高阻抗电路（如精密放大器、采样保持电路）中，需选择 IDSS 极低的 MOS 管，以避免漏电流影响信号精度。

与其他参数的关联

与 BVDSS 的关系：击穿电压越高，IDSS 通常越大。
与 VGS (th) 的关系：阈值电压 VGS (th) 越高，IDSS 越小（因为更难形成导电沟道）。

（3） "Gate-to-source Leakage Current" 的中文是栅源漏电流 ，通常缩写为IGSS 描述器件在栅极与源极之间的绝缘性能。 IGSS 反映 MOS 管栅极绝缘层（通常为二氧化硅）的完整性和质量。理想情况下，栅极与源极之间应完全绝缘，但实际中存在微弱的漏电流。

在高频开关应用中，IGSS 会影响驱动电路的静态功耗。例如，在电池供电的设备中，需选择 IGSS 极低的 MOS 管以降低待机功耗。
