一、光耦上升时间和下降时间含义
光耦的上升时间和下降时间测试主要涉及测量光耦在接收到输入信号变化时，其输出端响 应的速度。光耦的上升时间和下降时间分别指输入脉冲波形从低电平到高电平（导通）和从高电平到低电平（关断）所需的时间。这两个参数直接影响光耦的响应速度和信号传输效率，对于评估光耦的动态性能至关重要。
1、上升时间（tr）
指输入信号从低电平上升到高电平的时间 ，即光耦从关断状态切换到导通状态所需的时间。
2、下降时间（tf）
指输入信号从高电平下降到低电平的时间 ，即光耦从导通状态切换到关断状态所需的时间。
二、测试的基本步骤

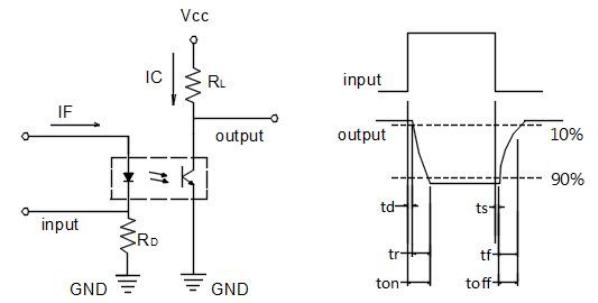

1、测试电路准备
输入信号由 FPGA 或其他信号源提供。高电平设定为 3.3V ，输出系统电压为 24V。
考虑到驱动电流有限，测试选用 10mA 作为输入电流，并通过可调电位器 R2 进行微调以适应不同光耦的压降。
2、负载设置
在输出端串联一个 1kΩ的电阻 ，然后施加 24V 电压 ，此时负载电流约为 23mA ，接近标称值的一半。
频率选择:测试使用多种频率分档，例如40MHz、20MHz、10MHz 等，以全面评估光耦在不 同频率下的表现。
实际测量：
使用示波器观察并记录光耦输出端的波形 ，从而计算出上升时间和下降时间。
上升时间通常是从输出信号达到最终值的 10% 到 90% 所花费的时间 ，下降时间则相反，是从 90% 降到 10% 的时间。
三、测试注意事项
对于达林顿管输出类型的光耦，由于其输出电流能力较强，若测试电路中的负载较小，则可能导致输出端泻电流较慢 ，进而影响关断时间。
不同类型的光耦（如晶体管输出与高速集成电路输出）其性能可能相差较大，在选择光耦时需考虑具体应用场景的要求。
此外，还可以参考专门开发的算法来自动计算波形的上升时间和下降时间，这些算法能够处理连续波形，并提供稳定可靠的测试结果。如果需要进一步提高测试效率和精度，可以考虑采用自动化测试系统，如纳米软件提供的电源模块测试系统，它支持快速搭建测试流程，并能精准设置参数以确保测试结果的准确性。
四、测试数据的误差分析
光耦上升和下降时间测试数据的误差主要来源于测试设备精度、测试方法及环境因素等。
测试设备精度
示波器带宽不足会导致测量误差。例如，使用 100MHz 示波器测量 1μs 上升时间时，误差可达 12%；改用 500MHz 设备后误差降至 3%。此外 ，探头带宽和负载电容也会引入误差 ，需选择高带宽、低负载电容的探头。
测试方法影响
手动测量比自动测量更准确 ，尤其对非理想波形（如含过冲/下冲信号）。需仔细选择测量起始点和终止点，避免将噪声或振铃误判为信号边沿。多次测量并取平均值可降低随机误差。
环境与器件特性
温度变化会导致光耦内部载流子迁移率变化， 例如温度每升高 10℃ , 上升时间增加约 15%-20%。高速光耦在 125℃高温下仍能保持性能稳定性 ，而传统封装光耦在高温下漂移量可达 40%。
电路设计因素
外围电路布局不当（如阻抗不匹配、寄生电容过大）会延长信号传输时间。例如，限流电阻过大或光敏端负载电阻不合适会显著影响上升沿速度。
解决方案
**设备选择：**示波器带宽需至少为信号频率的 5 倍 ，探头带宽应与被测频率匹配。
**环境控制：**高温环境下需采用低热阻封装光耦（如热阻 35℃/W） ，并优化散热设计。
**电路优化：**减小限流电阻、降低负载电容 ，或加入施密特触发器整形信号。
五、产品相关应用领域
-
消费电子领域：用于手机快充等设备 ，实现输出电压信号反馈至控制芯片 ，建立高低压电路间的安全屏障 ，确保高效充电安全。
-
工业自动化领域：在传感器采集电路与控制电路间传输信号 ，防止电气干扰导致误操作， 保障系统稳定运行。
-
在汽车电子领域的应用主要体现在电气隔离、信号传输和抗干扰等方面 ，其核心是通过光信号实现电信号的隔离传输。在电动汽车的电机控制系统中，光耦常用于隔离微控制器（MCU）与电机驱动电路。
-
电源的安全防护：在逆变器设计中，光耦用于隔离控制信号与功率开关 ，防止高电压模块对低电压控制电路的冲击，确保高电压工况下的安全操作。
-
电机驱动与反馈控制：在伺服电机等高功率设备中 ，光耦将微控制器低电压信号转换为高电压信号控制电机启停和调速 ，同时接收编码器反馈信号实现精准位置控制等等。
