新唐51单片机看门狗配置流程

目录

前言

一、配置流程

二、代码编写

三、下载配置

---

前言

工程环境：MS51单片机、C语言编写、新唐ICP工具下载

---

一、配置流程

首先打开MS51单片机数据手册找到看门狗章节。即可看到配置看门狗的寄存器。

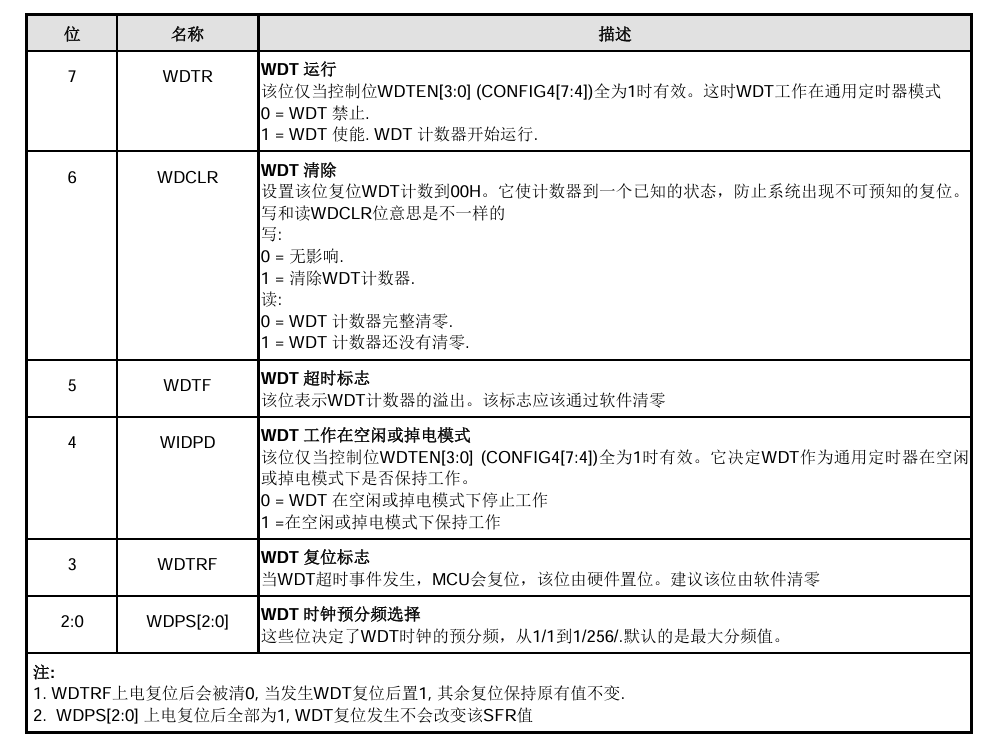

配置看门狗比较简单，寄存器只有这一个，解释如下。

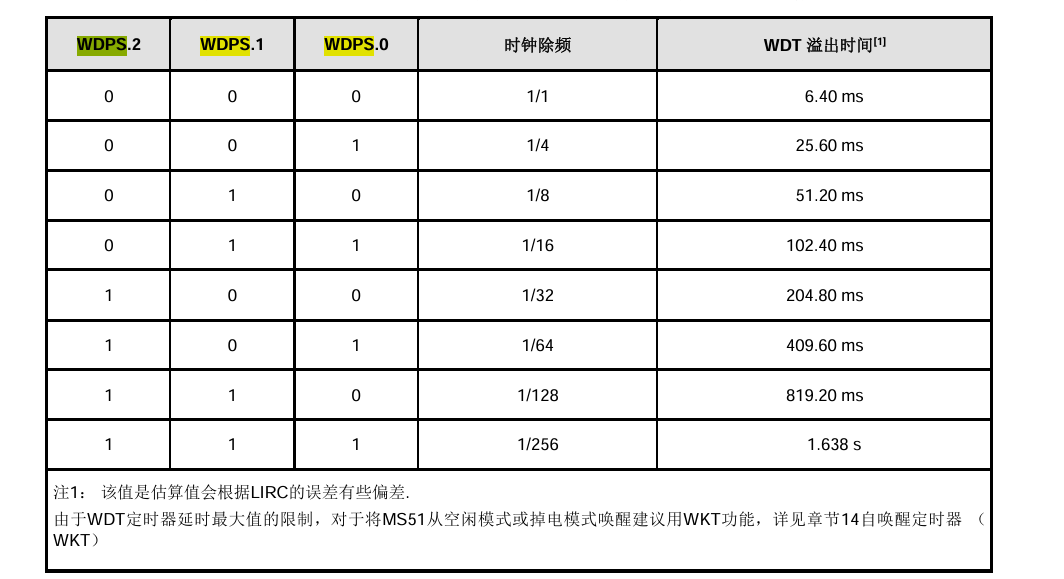

要使能看门狗需要将WDTR置1，清除WDTF标志，清除WDTRF标志。这样即可简单使用看门狗。如果需要在低功耗的场景下使用看门狗，需要将WIDPD置1。如果需要对看门狗复位时间进行配置可以调整时钟分频。MS51的分频配置如下。

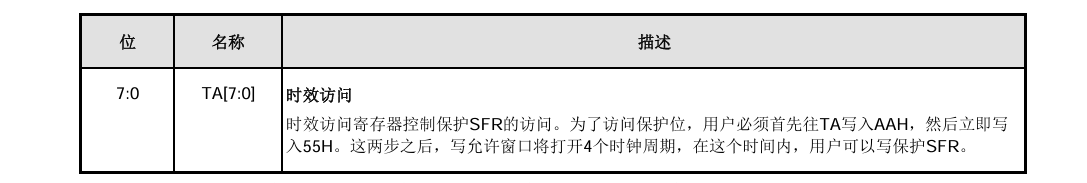

本例中将溢出时间设置为1.638S，即WDPS全置1。需要注意看门狗寄存器受TA保护，编辑前需要关闭TA保护。

二、代码编写

了解寄存器后就开启代码编写，初始化代码如下。

void iwdg_init(void)
{
    //1.6S溢出 开启看门狗，低功耗模式运行
    EA = 0;
    TA=0xAA;TA=0x55;WDCON = 0x97;
    EA = 1;
}

然后在主循环中保证在溢出时间内定期喂狗即可。

void iwdg_feed(void)
{
    //清零看门狗计数器
    EA=0;
    TA=0xAA;TA=0x55;WDCON|=0x40;
    EA=1;
}

while(1)
{
    //...


    iwdg_feed();
}

三、下载配置

编写好代码后发现看门狗没有在运行是怎么回事呢？查看用户手册可以看到这一段。

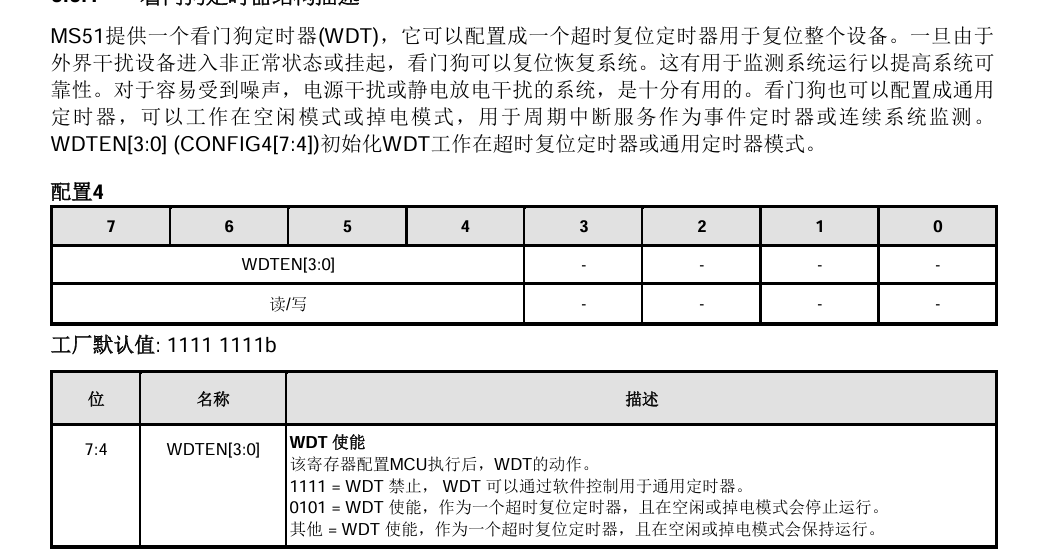

看门狗还有一个配置四选项，需要使能WDTEN才能使用看门狗，但是在代码中是无法访问这个寄存器的，这时候就需要下载新唐科技的ICP工具了。访问这个网站：

烧录工具 - Nuvoton

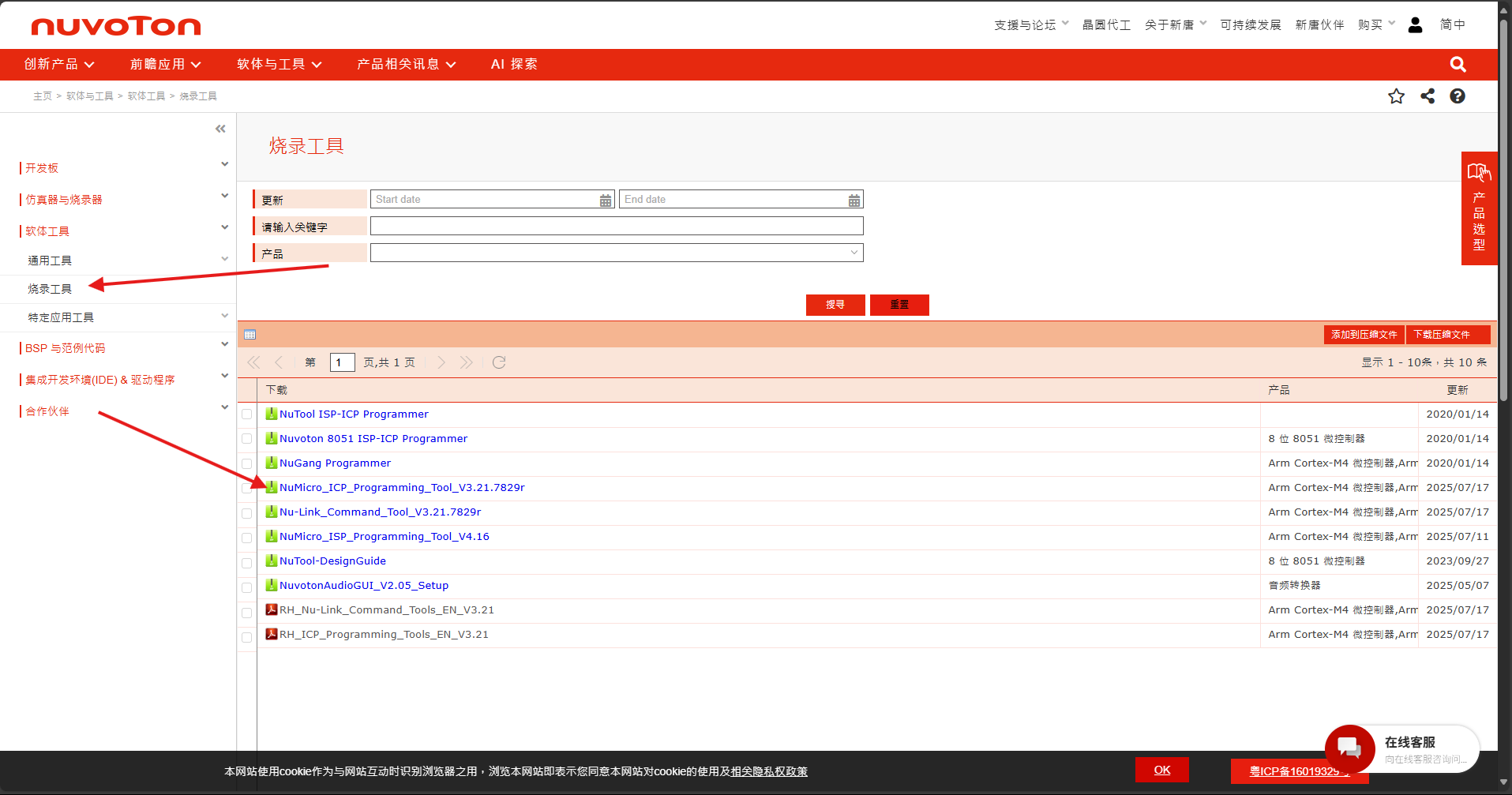

然后找到 ICP Programming Tool 下载

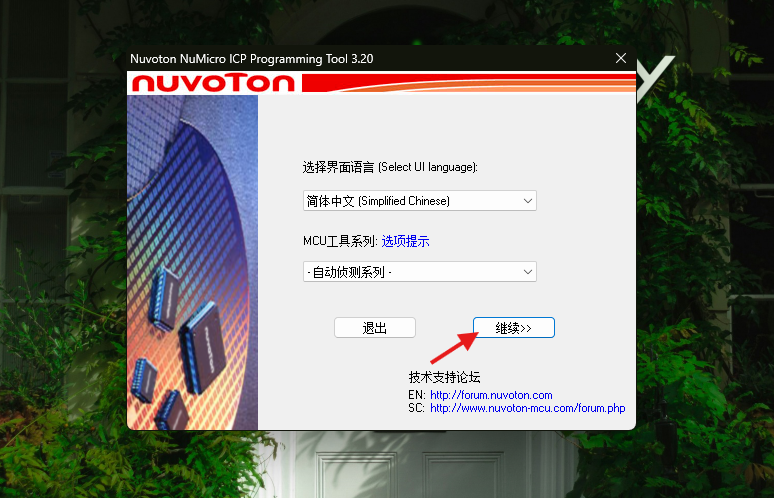

下载完成后将下载器连接芯片，选择你的芯片型号或者自动检测。

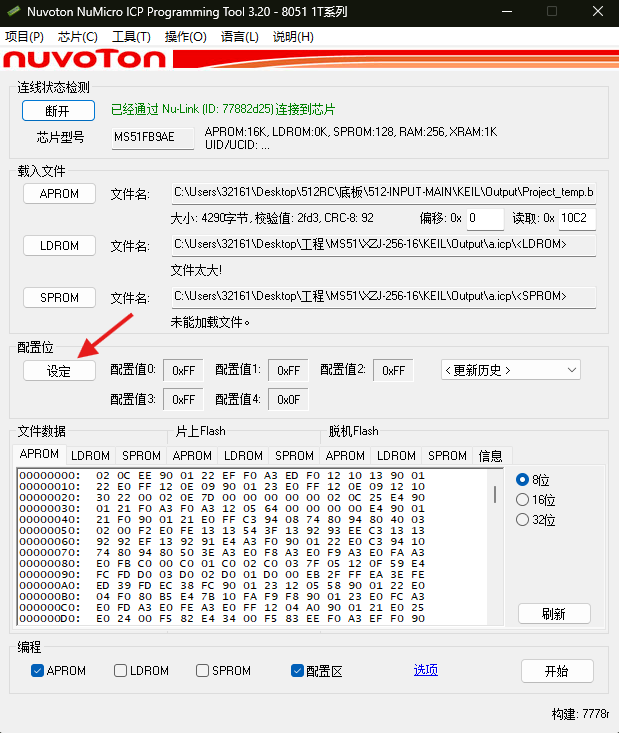

连上芯片后设定配置位。

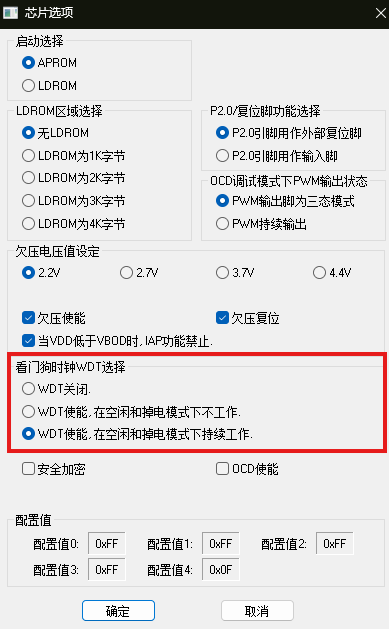

选择开启看门狗，在空闲状态下持续工作，然后就能看到下面的配置值4变成了想要的选项。

最后勾选配置区然后将代码下进单片机中即可正常运行看门狗
