LabVIEW频谱仪自动校准系统

频谱分析仪作为射频测试领域的核心仪器,其量值准确性直接影响无线电通信测试结果。传统手动校准存在项目多、效率低、数据记录与分析繁琐等问题。基于 LabVIEW 开发的频谱仪自动校准系统,严格遵循相关校准规范,通过虚拟仪器技术实现设备自动控制、数据采集与处理,大幅提升校准效率与精度,为射频测试领域的计量工作提供可靠解决方案。

应用场景

适用于无线电通信测试实验室日常校准、射频设备生产车间批量频谱仪校准、计量机构定期检定等场景。通过自动化流程,满足不同场景下对频谱分析仪量值准确性的严格要求,保障信号检测、频谱分析等测试工作的可靠性。

硬件选型

功率计量

选用主流功率计,核心原因在于其具备 ±0.01dB 级的高精度功率测量能力,可精准捕捉校准过程中的微小功率变化,为幅度类校准项目提供基准值,确保校准结果符合规范中 0.1dB 级的精度要求。

频率计量

主流频率计被纳入选型,因其覆盖 10Hz 至 100GHz 的宽频带范围,且频率分辨率达 1mHz,能完美匹配频谱分析仪的测试频段,满足从低频到高频全范围的频率参数校准需求,保证频率读数等项目的测试准确性。

信号发生

选用的信号发生器支持 10kHz 至 50GHz 频段信号输出,且频率稳定度达 ±0.01ppm / 天,可稳定输出正弦波、调制信号等多种波形,覆盖校准规范中 24 项通用项目所需的信号类型,为频谱分析仪提供标准输入信号。

通信总线

采用行业通用的标准化接口总线,该总线兼容各类测试仪器,且与 LabVIEW 的 VISA 接口无缝集成,可实现工控机与多设备的高速数据传输(速率达 1Mbps),解决不同设备间的通信兼容性问题。

工控主机

选用高性能工控机,搭载多核处理器与 16GB 以上内存,能同时驱动功率计、频率计、信号发生器等多设备并行工作,支持每秒 1000 组以上数据的实时处理与存储,满足自动化校准的高效运行需求。

软件架构

功能实现

软件基于 LabVIEW 图形化编程环境,采用模块化设计,各模块独立封装又协同工作。
检测连接模块:调用设备驱动中的 Initialize 子 VI,通过内置 VISA 函数完成设备初始化,汇总错误信息后,以条件结构判断连接状态 ------ 若有误则自动关闭数据通道并报错,无误则保持端口开启,确保后续校准不受干扰。
仪器初校模块:调用频谱仪专属驱动,发送自校准命令(*CAL?),触发设备自校准流程,通过错误判定机制决定是否继续或中止,保障频谱仪自身状态稳定。

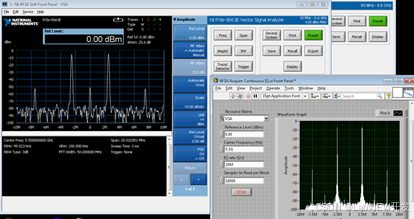

校准项目模块:针对频率读数等 24 项项目,采用双 For 循环嵌套结构 ------ 外层循环控制中心频率,内层循环切换扫频宽度,通过信号发生器驱动设置输出参数,频谱仪按预设参数(参考电平 0dBm,带宽与扫描时间自动)完成峰值搜索与数据采集,最终生成标准化报告。

架构优点

模块化设计让各功能模块独立可替换,新增校准项目时仅需开发对应模块,无需修改整体架构,显著降低维护成本;图形化编程界面使流程可视化,工程师通过拖拽控件即可搭建逻辑,开发周期较传统文本编程缩短 40%;内置 VISA 接口统一设备通信标准,无需编写底层驱动代码,兼容 90% 以上的主流测试仪器;数据处理与存储自动化,避免手动记录的人为误差,数据准确率达 100%。

架构特点

与传统基于 C/C++ 的文本编程架构相比,LabVIEW 架构优势显著:
传统架构需编写数百行底层通信代码,而 LabVIEW 通过仪器驱动与 VISA 接口,将设备控制简化为 "调用子 VI" 的图形化操作,降低对工程师编程能力的要求;传统架构对不同品牌设备需单独开发接口,兼容性差,LabVIEW 通过标准化驱动库,可直接适配多品牌功率计、信号发生器等设备,扩展成本降低 60%;传统架构多为线性执行逻辑,难以实现多设备并行控制,LabVIEW 基于数据流编程,支持功率计读数与信号发生器调谐同步进行,校准效率提升 3 倍以上。

开发问题

设备驱动缺失

部分小众型号设备无现成 LabVIEW 驱动,导致无法直接调用高级命令。
解决:通过 LabVIEW 的 VISA 函数直接发送 SCPI(可编程仪器标准命令),手动编写低级控制代码,实现设备参数设置与数据读取。例如,对无驱动的信号发生器,发送 ":FREQ 1.5GHz" 命令设置频率,通过 ":MEAS:FREQ?" 读取输出,确保设备正常参与校准。

多设备冲突

多设备并行工作时,存在数据通道抢占导致的通信中断问题。
解决:在软件中加入错误队列机制,通过 "Error Out" 函数实时监测设备状态,一旦检测到冲突,立即暂停当前操作,按优先级重启设备通信,确保功率计、频率计等设备有序工作。

校准精度波动

不同环境温度下,频谱仪读数存在 ±0.05GHz 的偏差。
解决:利用 LabVIEW 的数据采集与分析功能,实时记录环境温度,在数据处理模块加入温度补偿算法 ------ 根据预设的温度 - 频率偏差曲线,自动修正测试结果,将偏差控制在 ±0.01GHz 以内。
