LabVIEW 如何把地下震源定位误差做到5米内

矿山巷道里一次岩体微破裂,从发现到定位,响应时间从"数天"压缩到"数分钟"------靠的是一套全自动的 LabVIEW 震源定位系统。

预计阅读约 5 分钟
01 地下深处的"心跳"一直存在,可我们常常听不见

岩体在失稳之前并不是毫无征兆的。它会先在某个薄弱部位缓慢破裂、释放应力,产生一连串强度不一的微震信号。对矿山安全来说,把这些信号听清楚、把震源找出来,是预判冲击地压、塌方、突水等灾害的前提。

但"找出来"这件事,传统做法非常考验人。地质人员要对着一大摞波形文件一段一段翻,靠经验判断哪几道波形属于同一个事件,再手工估算各通道的到达时间差。一次完整的分析往往要花上数天,精度还随人的经验波动。等结论出来,采掘面可能已经推进到危险区旁边了。

地下震源定位的本质,是一场"听音辨位":把到达时间差换算成空间坐标,谁算得快、算得准,谁就赢得安全预警的窗口期。

这套系统的思路很直接:在监测区域布设8个三轴加速度传感器,用一块采集卡把8路信号同步采进来,再交给 LabVIEW 自动完成滤波、P波识别、时差定位和三维可视化,全程无需人工干预。实验室测试里,20个已知位置的震源,X、Y、Z三个方向的平均误差分别是2.3米、3.1米、4.2米,三个方向的精度都已进入5米以内。

看起来方案已经跑通?但这只是表象,真正的坑在后面。
02 架构:从传感器到三维坐标,一条链路各管一摊

先看硬件链路。前端是8个低频响应的压电式加速度计,频响范围0.5Hz到200Hz、灵敏度5V/g,专门盯矿山里低频段的微震信号;中间是信号调理模块,负责放大和滤波;后端是 NI PXIe-6363 数据采集卡,把调理后的模拟量统一采进来。

传感器的布设位置,直接决定定位精度。系统没有把8个传感器摊平在地上,而是按不规则四面体的空间形态布设:4个在监测区域四周、3个在中间层、1个在底部。传感器之间最大距离约100米,覆盖的监测体积约50000立方米。坐标预先测量好,写进 LabVIEW 的配置文件。

真正值钱的是那个"同步":所有通道由同一个时钟驱动,通道间时间同步精度优于1微秒。 定位误差的每一分,本质上都从时间偏差里漏掉;同步做不好,后面算法再精巧也白搭。

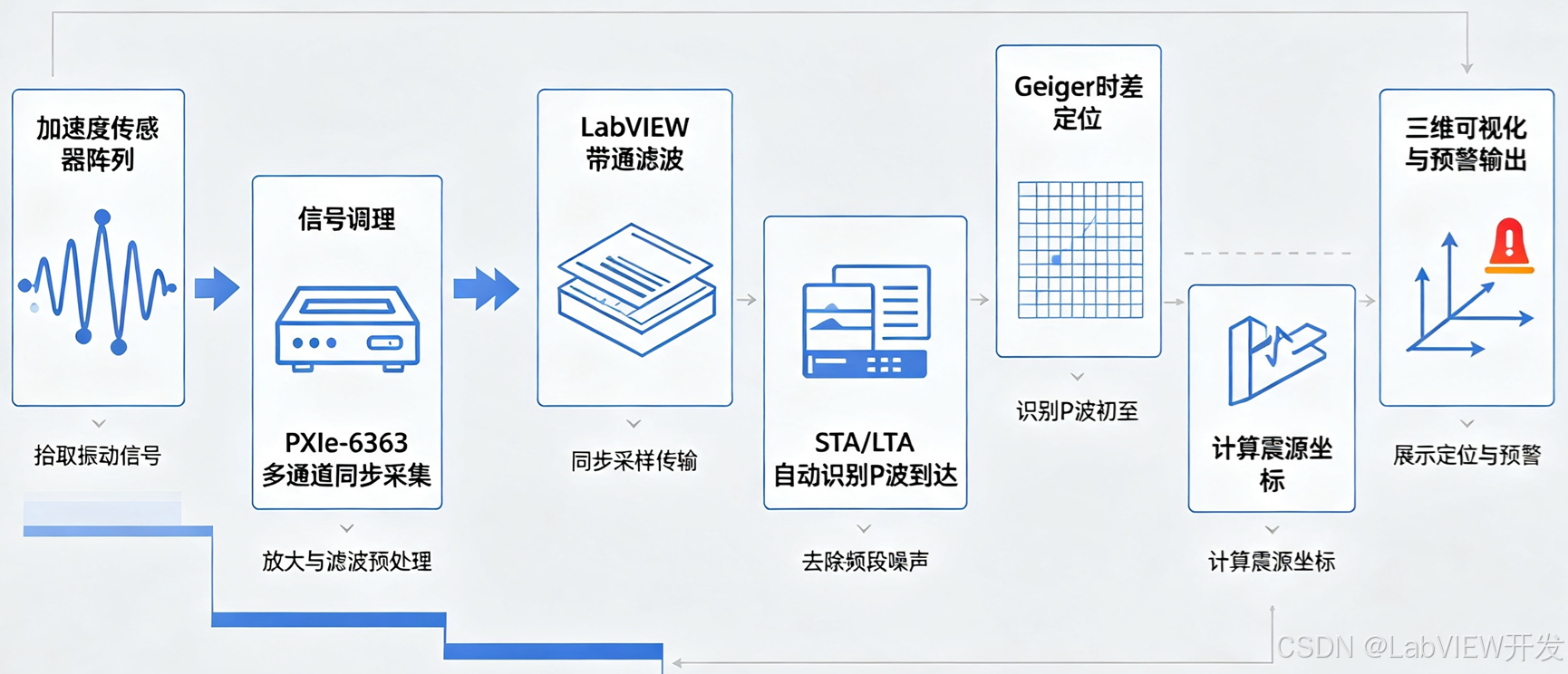

软件侧分三层。采集层做带通滤波(1~100Hz),去掉低频漂移和高频干扰;识别层用 STA/LTA 算法自动确定每个通道的P波到达时刻;解算层把8个通道的到达时间差喂给时差定位算法,输出震源三维坐标并在三维场景里可视化。Geiger 算法的矩阵运算封装在 MATLAB Script 节点里完成。

单次定位计算耗时不超过0.5秒,事件触发后能做到秒级出结果。但架构跑通只是起点,真正的误差大头,藏在"程序怎么认出P波到达"这一环里。


03 干货:P波识别这"一眼",决定了误差的绝大部分

先问一个问题:8路波形同时摆在眼前,程序怎么知道"震源信号到了"?靠的不是幅度有多大,而是信号相对背景噪声的"突变程度"。

系统用的是经典的 STA/LTA 算法。短时窗(0.05秒)抓信号的瞬时幅值,长时窗(0.5秒)反映背景噪声水平,两者相除得到一个比值。比值一旦超过触发阈值3.0,就判定P波到达。为了防误触发,程序还要求连续3个数据点都超过阈值,才确认是有效事件。

这组参数不是拍脑袋定的。短时窗太短,容易把噪声尖峰当信号;太长,又会把P波到达的"起跳点"磨平,引入时间误差。P波到达时刻的识别精度,直接决定震源坐标的精度------这是整个系统里最"值钱"的那一瞬。

另一个容易被忽略的工程点是触发模式。微震是突发信号,如果持续不间断采集,绝大多数存储空间都浪费在没有事件的静默段。系统改用预触发采集:采集卡检测到阈值越限后,自动保存触发前和触发后指定长度的数据。这样既完整记录了事件,又不撑爆存储。

多通道并行处理上,系统用上了 LabVIEW 的自动多线程:每个通道的信号处理放在独立循环里跑,处理结果通过队列机制汇总到定位计算模块,8路数据互不阻塞。

解算环节用的是经典的 Geiger 迭代算法。思路是:先假设一个震源位置,根据各传感器到达时间差算理论走时残差,再用最小二乘修正这个位置,如此往复逼近真值。迭代初值取最早触发传感器的坐标,相邻两次迭代的位置变化小于0.1米时判定收敛。每次解算还会附带定位误差估计和各个传感器的残差,方便判断结果可不可信。

读到这里你可能已经意识到:这套东西真正难的不是"写出来",而是"在噪声里抓住那一跳"。下一节聊聊工程上最容易翻车的几个细节。
04 工程经验:这几个细节,比选型更容易翻车

时间同步是精度的地基 所有通道必须由同一时钟驱动,并在部署前验证一致性------把所有传感器靠近同一个震源测试,检查各通道P波到达时间的偏差不超过采样间隔。同步验证不过关,定位精度无从谈起。

预触发采集,省一半存储 震源类信号突发性强,连续采集会灌入大量静默数据。改用预触发模式,只保存触发点前后窗口的数据,事件完整、存储不浪费。

传感器逐个标定,修正系数写进配置 同一批加速度计的灵敏度和频响也有差异。把传感器固定在标准振动台上施加已知信号,求出每只的修正系数,存进配置文件由程序自动补偿。

输出残差,让系统自检传感器故障 每次定位不仅给坐标,还给各传感器残差。当某个通道残差显著偏大,多半是传感器故障或安装松动,提示维护人员及时排查。

把这些细节都处理干净,系统才算真正具备了"现场站得住"的底气。
05 三个因素决定精度,LabVIEW能解决其中两个

回到本质,地下震源定位的精度由三件事决定:传感器阵列的几何布局、P波到达时间的识别精度、地层波速模型的准确性。

这套系统用空间上分散的8个节点解决布局,用多通道同步加 STA/LTA 解决识别------前两项恰好都是 LabVIEW 数据采集和信号处理最擅长的事。把硬件层的时间精度和软件层的识别精度都管住,剩下的就是交给现场标定去逼近真实的波速模型。

这也是系统后续升级的两条路:一是引入微震源标定技术,在已知位置人工制造震源、反演该区域的实际波速模型,把"地层均匀、波速恒定"的假设换掉;二是在P波之外引入S波到达时间做额外约束,或改用双差定位法,给解算增加更多约束条件。

一旦把问题抽象成"多点到达时间差的几何解算",同样的思路就能平移:管道泄漏的声波定位、结构健康监测里的损伤定位、电力系统局部放电的定位,数学本质都是同一件事。LabVIEW 的数据采集与信号处理能力,正好为这类问题提供了一个通用平台。

矿山现场这套系统已经连续运行超过6个月,累计定位微震事件200余次;投运第一个月就捕捉到20多次微震,其中3次震源靠近正在作业的采掘面,最高震级达到里氏1.2级。安全管理人员拿到的能力,从"每天看一次报告"变成"事件发生数分钟内就知道它在哪里"。

从数天到数分钟,是自动化给矿山安全带来的最大变量。

你的项目里,也遇到过"人工翻波形翻到怀疑人生"的时刻吗?或者踩过哪些跟时间同步、阈值触发相关的坑?欢迎评论区聊聊。如果这套方案对你有点启发,也欢迎转给正在做同类多通道监测项目的同事。
